打火机的防风罩

淡定-低低

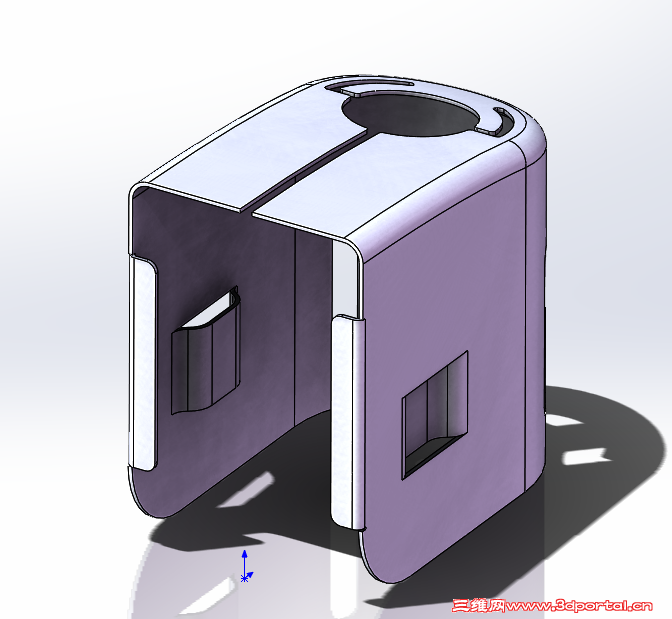

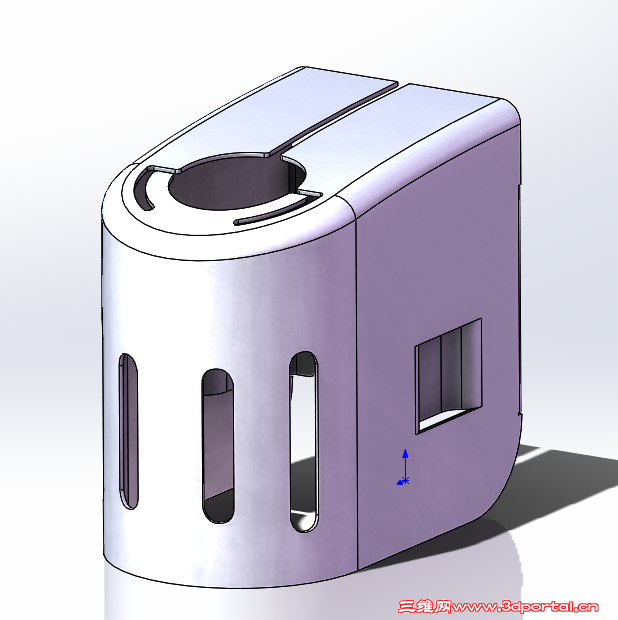

经常抽烟，今天突然发现打火机的防火罩很有特点
在网上搜了一下，没有一个完整的SW模型
5 ^/ V6 i4 F. |+ K+ @/ Z花了几十分钟时间，终于想到绘制方法了，立马分享



3 @" x& A/ w5 |+ K% w
& {1 O5 K3 T, C/ T' p& _5 J# j1 A 打火机罩.rar (528.32 KB, 下载次数: 65)

2016-5-1 22:48 上传

点击文件名下载附件

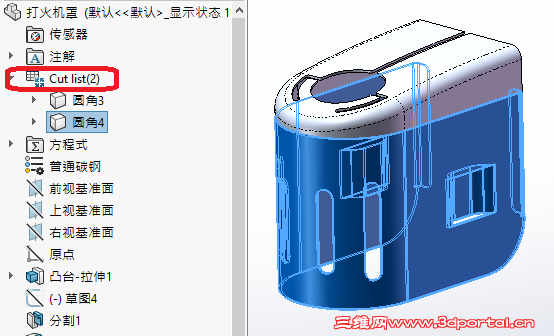

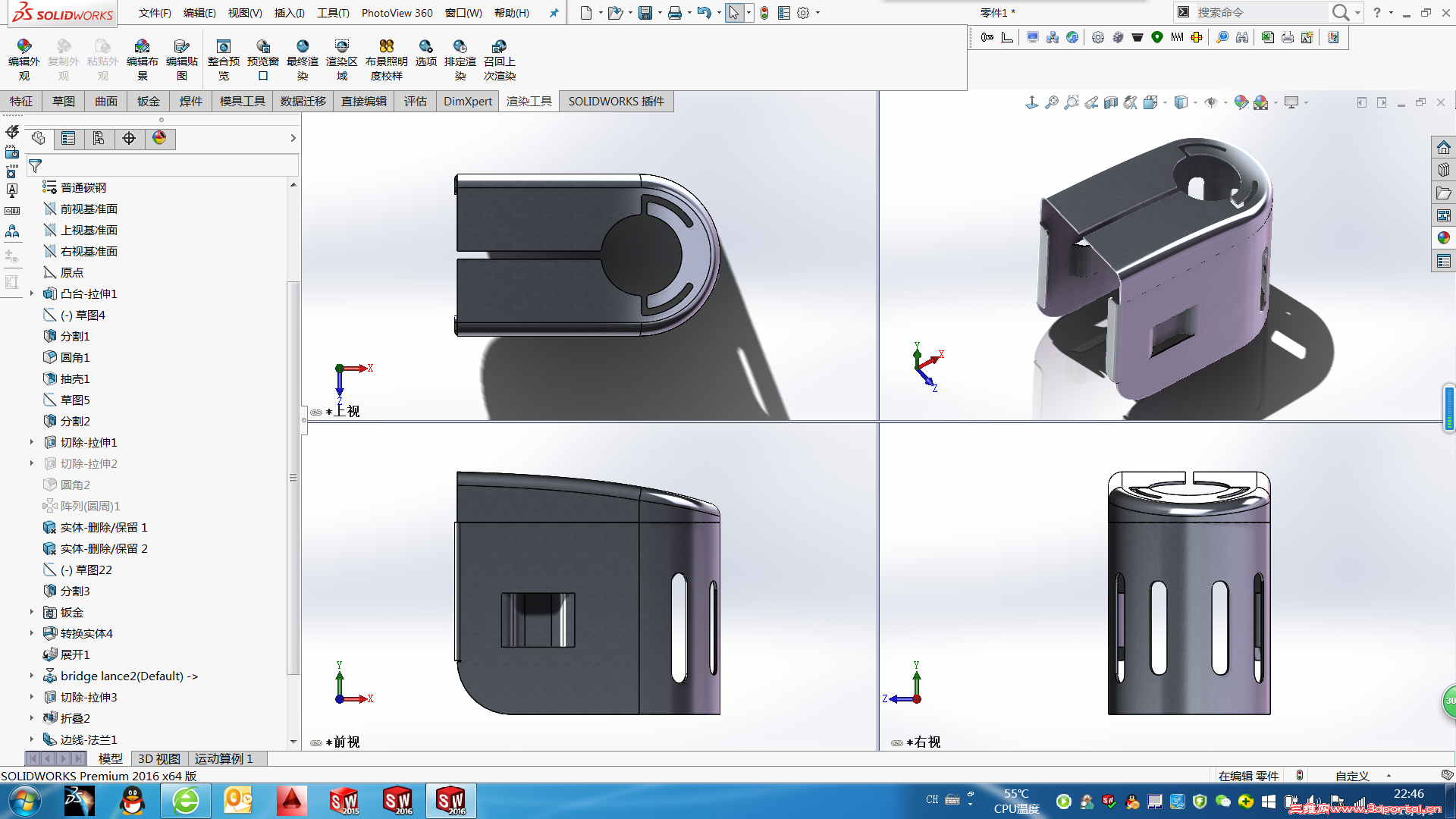

重点：使用分割实体，转换成钣金，展开钣金开槽，成型具的使用，
. F! z$ @: j' _( b* D) Q/ D2 q由于我修改了成型工具的尺寸，可能在别的电脑下载打开后会出现错误，请压缩成型特征或自行修改，请使用
% K0 o, N! {$ }( u! mSW2016版打开。
3 S; B! Z$ N$ V, m7 ]

keilei001

这个确实是钣金件，很好的模型，多谢楼主分享。

judyyai

打開還行~沒有甚麼錯誤~就是問號~

goto3d

三维网推广贴，请加微信15810331109领红包
0 V7 `+ ~# M; w; b

gt.adan

這…不是一件吧…怎麼管理團隊都沒注意看的嗎？
% a( K7 f) |8 S7 }9 r7 \0 e

jinqin11

那位兄弟帮我转成通用格式，我的版本2012，打不开

keilei001

看上部圆弧位应该不能展开，那么这个应该是冲压件才对。

淡定-低低

gt.adan 发表于 2016-5-2 22:59
) J1 u% R: M& U& g這…不是一件吧…怎麼管理團隊都沒注意看的嗎？

% m* j' s+ N9 r; i丹大的眼力就是好，这个罩子上下是两部分，SW不能展开上部的圆弧，所以用了分割，形成两个实体，将下半部实体转成钣金，同时也希望有高人能用SW全钣金做出这个模型

大鹿

“展开图” 变成了 “剪开图” 了

淡定-低低

支持8楼，这应该是个冲压成型的工件

& t. j. x& X% u/ P8 g/ i' t% I转换成STEP格式，将2个实体合并1个，中间的分割线已经没有了


5 F2 ]4 a( @8 o/ B' K 打火机罩STEP.rar (98.65 KB, 下载次数: 14)

2016-5-3 10:30 上传

点击文件名下载附件

淡定-低低

呵呵，红包已领，爽歪歪

keilei001

大鹿 发表于 2016-5-3 10:21
+ T4 N; v# S* _3 B+ H, M. R“展开图” 变成了 “剪开图” 了

; j7 [% N4 D) Y5 q) O, S/ O. M鹿大智慧远超常人，功力更深不可测。
0 L( N7 X2 g+ C0 T, L7 |; h期望鹿大也在本坛多发些教程，一来可以让我这些后进学习，二来也有真金白银的红包，可谓一举两得。

gt.adan

淡定-低低 发表于 2016-5-3 10:19
) j2 m% p( h. B6 ?% i8 x丹大的眼力就是好，这个罩子上下是两部分，SW不能展开上部的圆弧，所以用了分割，形成两个实体，将下半部 ...

沒事兒，我以為新版已經可以支持沖壓件展開了~
5 H2 X; {2 b: \" y) _) [
( X! p3 q% L% G  i# D- g3 n. b. @還是謝謝分享~

licoolicoo

楼主转为钣金应该就是为了那几个特征吧。这个实体应该也可以做的。
