如图的连杆部位如何标注？

北京13522886092 · 发表于 2016-5-4 11:59:22

您需要登录才可以下载或查看，没有帐号？注册

x

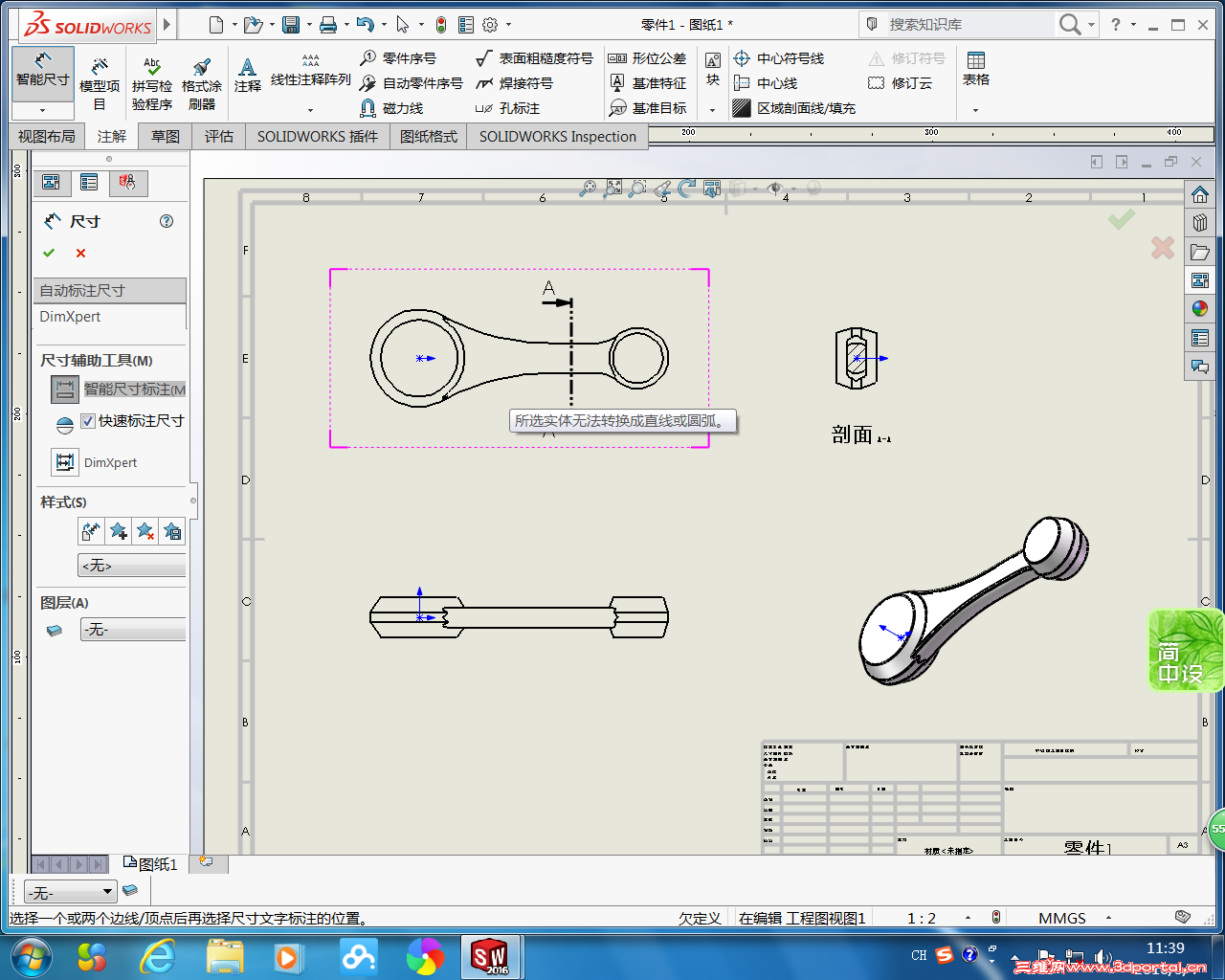

如图的连杆部位如何标注？怎么说“所选实体无法转换成直线或圆弧”？谢谢

北京13522886092 · 发表于 2016-5-4 12:27:34

寂静天花板发表于 2016-5-4 12:12
0 D6 C" O# ?' ~+ S0 c9 |7 S很简单，因为根本不是圆弧直接拉伸或切除拉伸出来的，仅仅是曲面投影，肉眼看的像圆弧，实则不是。

老师，我的这个是放样的出来的，引导线确实是圆弧，那这样的实物是生产不出来的？谢谢

淡定-低低 · 发表于 2016-5-4 22:39:52

如果确实是要批量生产，开模做成铸件，直接NC雕铣出型腔，如果量少或单一零件，建议改为其他方式生成实体，

daji · 发表于 2016-5-5 07:50:04

剖取一截面，应该可以标注出来。

gt.adan · 发表于 2016-5-5 07:52:45

北京13522886092 发表于 2016-5-4 12:27
6 P( X5 t8 H# N ]9 ?: c Z% a老师，我的这个是放样的出来的，引导线确实是圆弧，那这样的实物是生产不出来的？谢谢

當然可以生產，至於標註也是沒問題的。
既然用的引導線確實是圓弧，那就對其標註就可以了。

顯示引導線草圖-->標註圓弧尺寸-->隱藏草圖。
所標註的尺寸若一起被隱藏，在特徵樹中對該草圖右擊鼠標-->顯示尺寸即可。

licoolicoo · 发表于 2016-5-5 10:57:27

其实很多时候，我们都会碰到这样的问，一个就是丹大说的，先让那个引导的草图显示出来，再标注，再隐藏一下。另外就是在视图上添加辅助的点或线，只要你知道需要的尺寸是多少就可以了。

北京13522886092 · 发表于 2016-5-5 11:31:25

gt.adan 发表于 2016-5-5 07:52. j: k+ B1 `7 O8 v3 B7 x0 [
當然可以生產，至於標註也是沒問題的。" H, g* T; R8 u; o) @( X
既然用的引導線確實是圓弧，那就對其標註就可以了。

谢谢大师，您能指点一下绞龙的展开标注吗？，在手册上那是按园来标注的，
