soildworks装配体突然把所有隐藏的线都显示出来了

tzjxjw · 发表于 2016-5-5 16:53:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

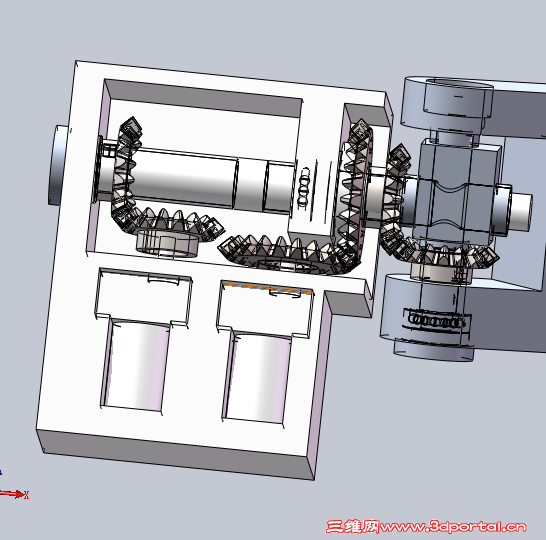

像图片里这样的

图

求帮助

jinqin11 · 发表于 2016-5-5 17:12:36

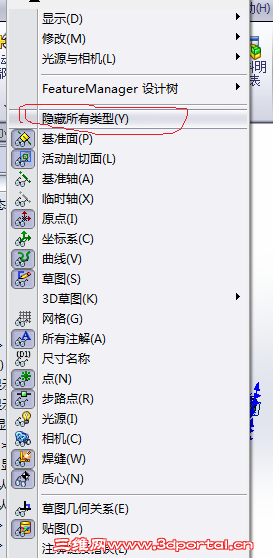

视图---隐藏所有类型

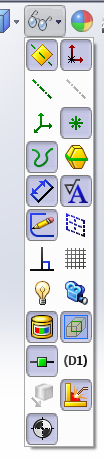

界面上右各眼镜的图案，选择

tzjxjw · 发表于 2016-5-5 17:23:02

jinqin11 发表于 2016-5-5 17:12* v# l/ w! v: Y! X V
视图---隐藏所有类型
5 [) t! r2 j# M3 F& b9 B+ q界面上右各眼镜的图案，选择

我试了隐藏所有类型，还是没有变啊

tzjxjw · 发表于 2016-5-5 19:11:13

寂静天花板发表于 2016-5-5 18:36
% `- H% |2 \! U. E2 K: V! |2楼如此解答，难道是盗号了不成
; _. Y# m" x4 @1 {8 u楼主的问题是带边线显示上色，而不是什么隐藏线显示出来，隐藏线是有 ...

我之前也是带边线上色，http://f.picphotos.baidu.com/album/s%3D1100%3Bq%3D90/sign=15e98980fcf2b211e02e814ffab05e49/e7cd7b899e510fb30af59864de33c895d0430c50.jpg是这种样子的。不知道后面怎么会变成上面那幅图的样子

tzjxjw · 发表于 2016-5-5 19:14:30

寂静天花板发表于 2016-5-5 18:36. s: G2 d: d$ {9 L/ b `
2楼如此解答，难道是盗号了不成
1 M) O5 n( g5 U {. K9 v7 _" D; |0 \楼主的问题是带边线显示上色，而不是什么隐藏线显示出来，隐藏线是有 ...

把装配体复制到新的装配图上面，显示也是正常的，就是零件之间不能相对运动了

不靠谱的江静 · 发表于 2016-5-5 19:25:08

这种情况在修破面的时候也会遇到，有时候生成了一个特征，
整个模型会变透明，但是某一面从别的方向看却不是透明，
但是软件本身没有报错，只是把某个特征删除后模型就正常了。
我个人认为楼主的装配体有问题，有问题但是软件没有报错，
只是模型变透明了，，不知道这算不算一个bug
楼主装配里是不是有柔性子装配体，如果有，把他变刚性试试。
有时候柔性装配当时预览的时候好像没问题，但一刷新就会有各种各样的问题
