[讨论] 一道考试题

[复制链接]
keilei001
发表于 2016-5-15 12:18:13 | 显示全部楼层 |阅读模式 来自： 中国广东肇庆
特征建模
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

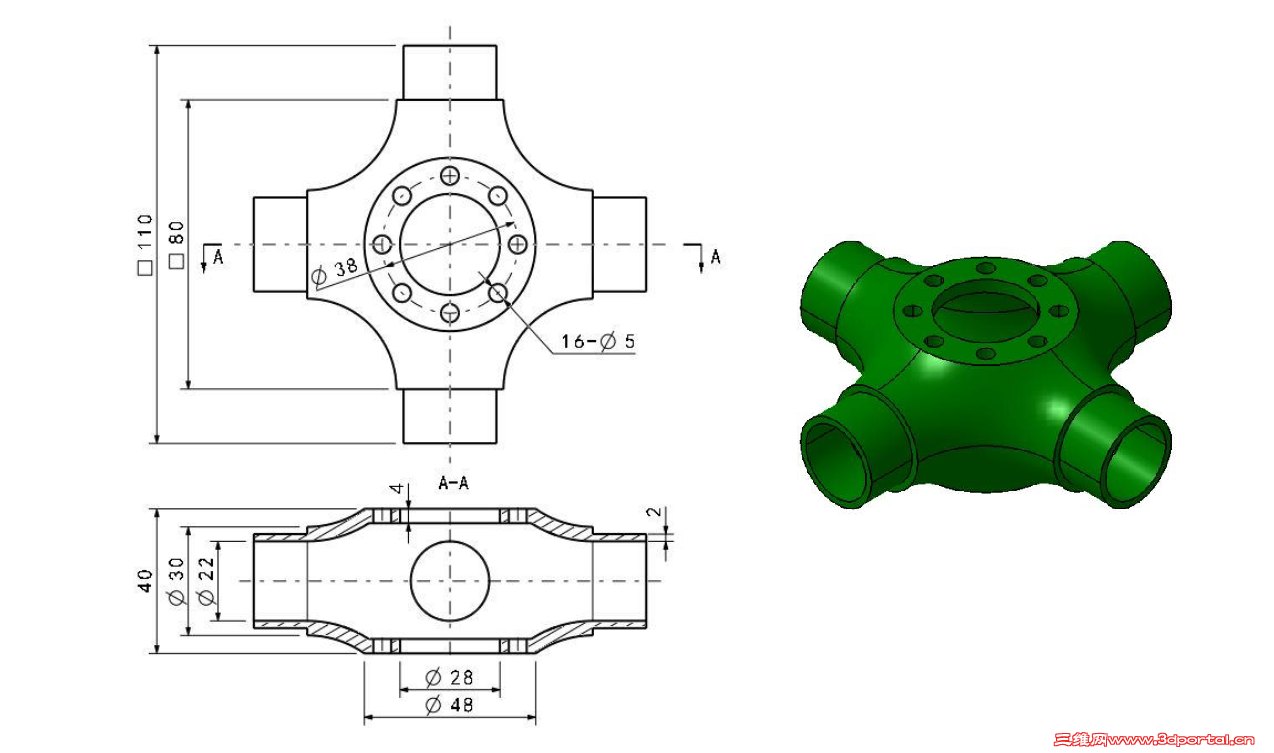

这是一道CATIA的考试题。
( f" U* q6 {8 T7 [4 u+ v0 G# x看图是个铸件，建模没什么难度，只是曲面要连接得顺畅要花点心思，欢迎各位试手。7 f2 Z0 N/ t5 K/ ^- Y, x
( I  A" X, @/ ?% j7 _1 F) f6 N2 O
00.png 0 m6 e0 {1 }8 t0 z4 R: A& S0 g
回复

举报

keilei001
 楼主| 发表于 2016-5-15 12:19:31 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2016-5-16 19:08 编辑 # o* v" \6 z" e# V1 p1 {
% d5 A6 z* I5 R* c2 u* x

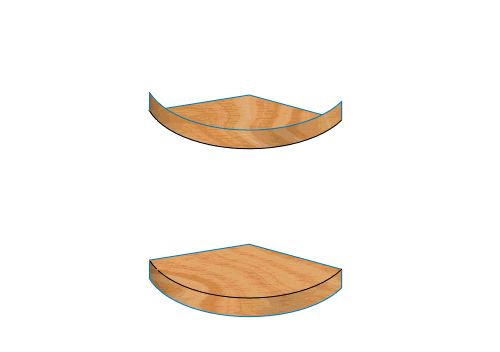

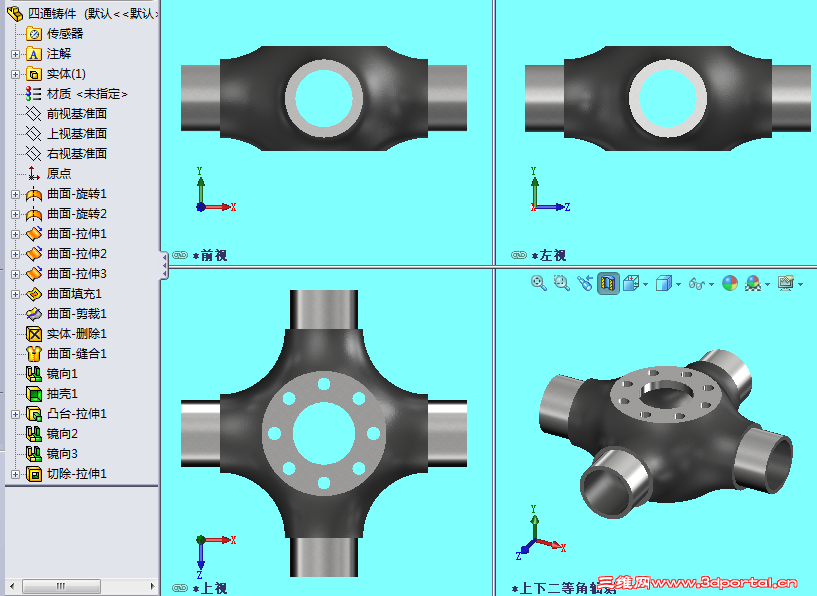

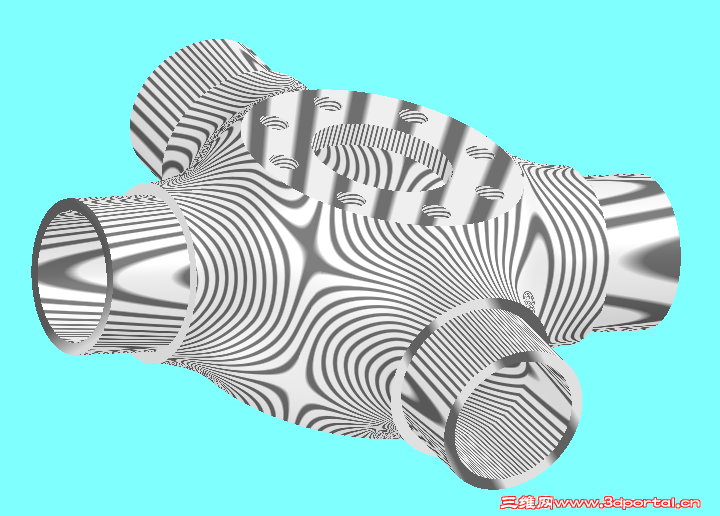

我的做法和文件在23楼，请大家指正。9 R/ B8 V' l' @/ U* L7 V
8 k/ i$ ]1 S: l2 }7 ~" `/ |: u* y
01.PNG ) t( `2 S; L  {! f" M; D, m
" w5 W( V# G7 q# P5 A$ J, Q
! e1 s% y7 Z) }5 {6 u+ V  f

评分

参与人数 1三维币 +10 收起 理由
不靠谱的江静 + 10 kei大晒下分面线吧

查看全部评分

回复 支持 2 反对 1

举报

2013-06-29
发表于 2016-5-15 12:40:16 | 显示全部楼层 来自： 中国上海
keilei001 发表于 2016-5-15 12:19 static/image/common/back.gif
9 O! J/ P! I9 }# ^0 I6 o$ [我的做法，请大家指正。
; ]' p, ]5 @- W, N, t
圆弧大小多少？
& i- U0 V% x3 K
回复 支持 3 反对 1

举报

大鹿
发表于 2016-5-15 14:03:03 | 显示全部楼层 来自： 中国香港
支持一下

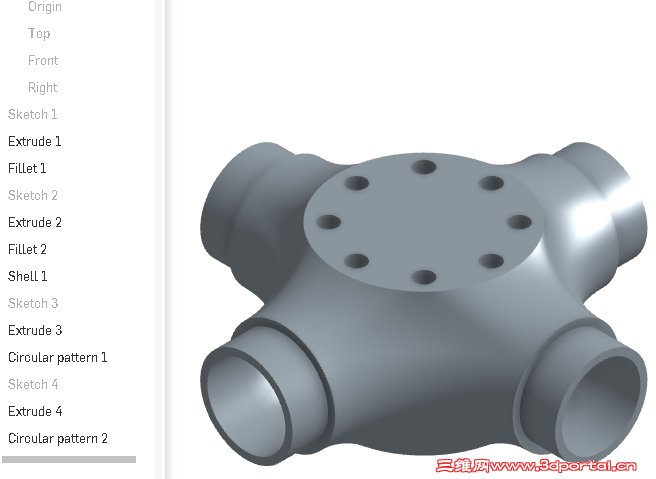

0 t+ A* |: m* M, @7 B) F. c SNAG-0000.png
4 e6 m: N, |. p" }

评分

参与人数 1三维币 +10 收起 理由
不靠谱的江静 + 10 云嘛，感觉很高端的样子

查看全部评分

回复 支持 1 反对 0

举报

keilei001
 楼主| 发表于 2016-5-15 16:03:20 | 显示全部楼层 来自： 中国广东肇庆
大鹿 发表于 2016-5-15 14:03
  ~  f% g/ D# c9 ?6 i支持一下

* t( o) T( e0 U3 s多谢鹿大支持。
; {( j1 W) b$ G7 `onshape对于我来说，网络会是个问题。
回复 支持 反对

举报

抒怀新
发表于 2016-5-15 16:36:00 | 显示全部楼层 来自： 中国江苏镇江
大鹿 发表于 2016-5-15 14:03* _; b5 A* f* [0 a' ]8 u8 e
支持一下

9 c# @7 {7 J, o( h" t0 h大鹿厉害，几个拉伸就搞定，膜拜
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-15 17:59:43 | 显示全部楼层 来自： 中国广东肇庆
2013-06-29 发表于 2016-5-15 12:409 v5 v# x: e% \: R: H7 u3 r4 k
圆弧大小多少？

6 c$ p" }* D8 @5 i0 I我认为能相切的就按相切处理。
回复 支持 反对

举报

蜜獾KING
发表于 2016-5-16 13:38:16 | 显示全部楼层 来自： 中国广西南宁
keilei001 发表于 2016-5-15 12:19. [- e) D" E; t! e
我的做法，请大家指正。

& w- C0 X0 J' }* vK大能发模型给小弟学习下吗？琢磨了一上午没想通建模思路。
回复 支持 反对

举报

蜜獾KING
发表于 2016-5-16 14:01:55 | 显示全部楼层 来自： 中国广西南宁
http://www.3dportal.cn/discuz/forum.php?mod=image&aid=2283295&size=300x300&key=9eaa40cb4e237671&nocache=yes&type=fixnone+ H% }1 Q6 a- e) l% b; n" Q% ~

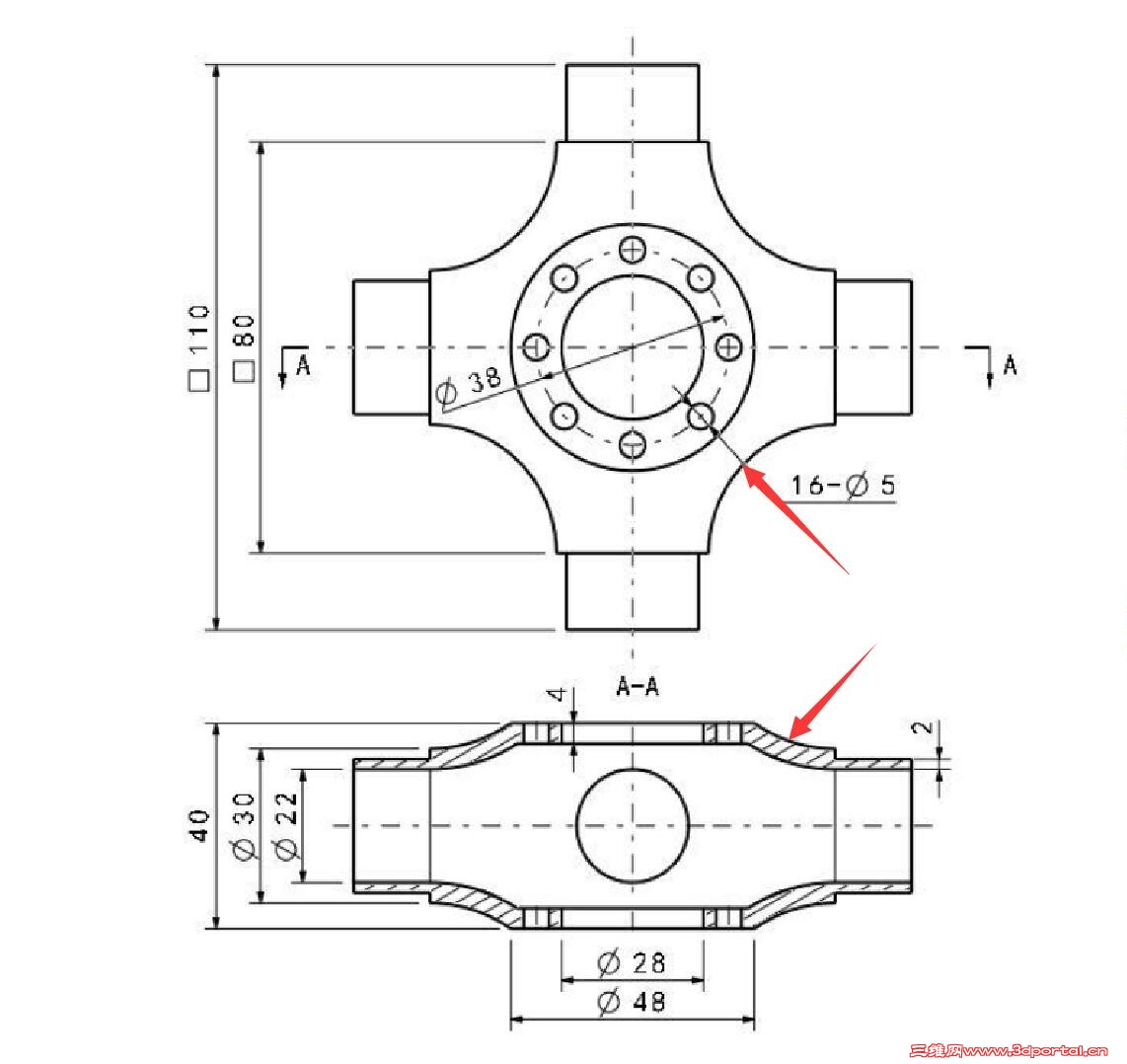

请教K大这两处弧度有要求吗？" n' l/ Z/ k5 M& Z) C2 {
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-16 14:20:55 | 显示全部楼层 来自： 中国广东肇庆
蜜獾KING 发表于 2016-5-16 14:01
+ T) l$ e! K/ |1 o$ [1 {/ W; M请教K大这两处弧度有要求吗？

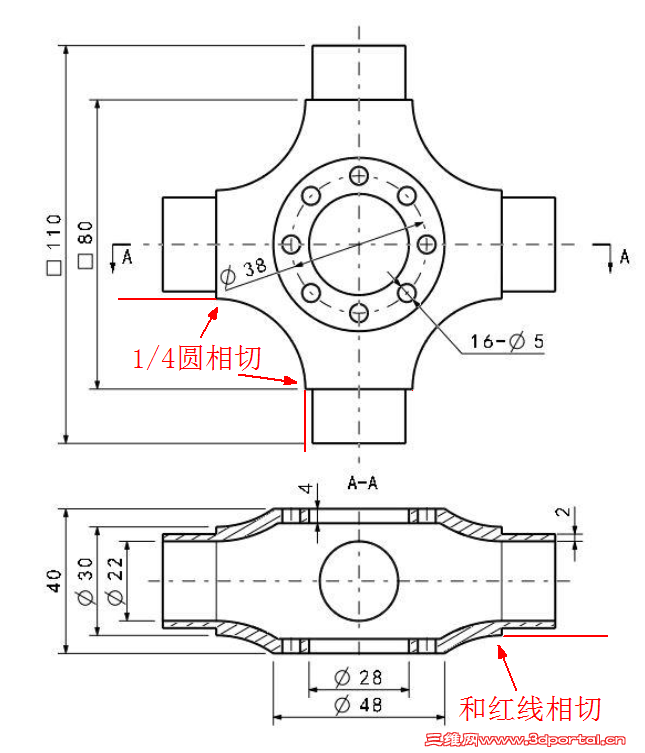

* A8 ]! M0 b5 C8 j/ i- R我是这样处理的
  o8 `2 E8 f% ^2 T8 F- O- u 001.PNG " M4 h  b3 z, Q3 i- q8 i
回复 支持 反对

举报

蜜獾KING
发表于 2016-5-16 14:28:31 | 显示全部楼层 来自： 中国江苏徐州
keilei001 发表于 2016-5-16 14:20) J+ ]8 G+ q1 |8 f0 c
我是这样处理的
$ y- s& Y# l5 }8 Q9 E7 v

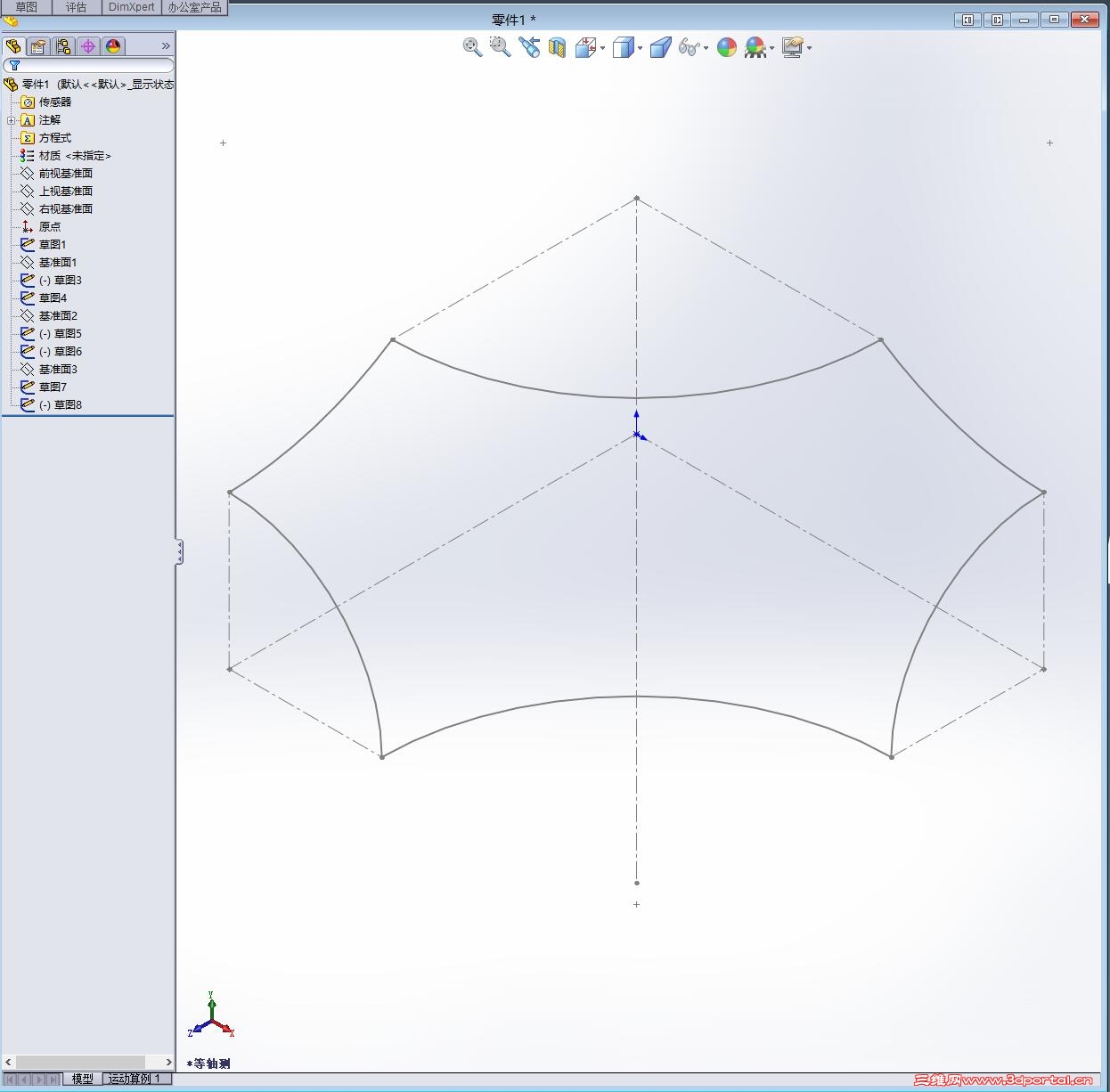

您看看我这个建模思路对吗？曲面的建模练习的很少。有点无从下手
4 z1 s- {. A6 U) S' V
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-16 14:49:33 | 显示全部楼层 来自： 中国广东肇庆
蜜獾KING 发表于 2016-5-16 14:28' ?1 I0 c$ s8 {9 b7 l. T5 X& F( s1 N
您看看我这个建模思路对吗？曲面的建模练习的很少。有点无从下手

6 k0 J( T3 l7 ^2 d这样做是可以的，效果也会不错。
回复 支持 反对

举报

sunrays110
发表于 2016-5-16 14:55:47 | 显示全部楼层 来自： 中国浙江金华

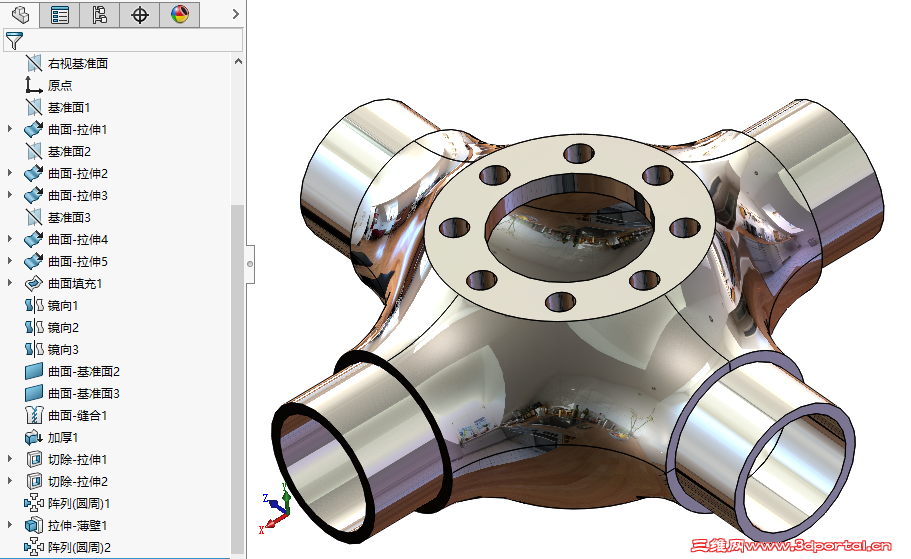

步骤中规中矩，不知对不对。
8 y' u1 j5 f  ]% }: ~7 k) C
4 O9 q+ H/ ]; K  l5 J8 |. |! T Image01268.png
1 a7 ~" E2 x* `
1 D2 w# U, D; J  @* C

零件1.zip

1.1 MB, 下载次数: 55
回复 支持 反对

举报

抒怀新
发表于 2016-5-16 15:07:51 | 显示全部楼层 来自： 中国江苏镇江
大鹿 发表于 2016-5-15 14:039 Z, R; t+ w# k8 T
支持一下

9 I" u8 v2 \2 i7 k7 M9 n! l+ L5 ]可以请鹿大分享一下做法吗& m; T& G% N8 E7 S& a. Z! p

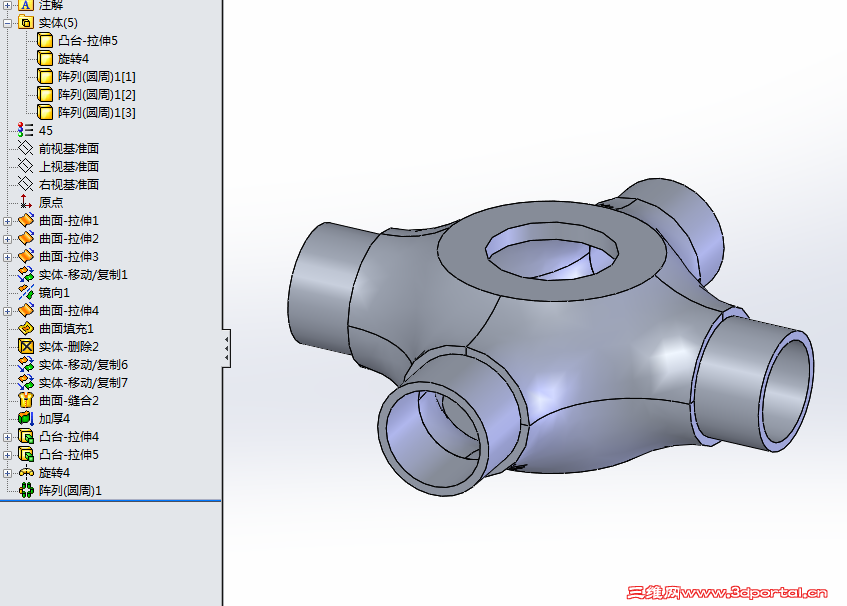

俺的做法最后变成了多实体：; l: X0 F' h, S6 m4 u: F7 a

+ l7 q  h. K" l; C% { 2016-05-16_144328.png
) A* d" @! |2 w1 T  _
6 T! {2 _+ D; c6 c6 _- T4 L
回复 支持 反对

举报

蜜獾KING
发表于 2016-5-16 15:17:51 | 显示全部楼层 来自： 中国江苏宿迁
sunrays110 发表于 2016-5-16 14:55
. C9 {4 Y0 e. D1 ^6 V1 |步骤中规中矩，不知对不对。

7 v$ D: J, ?) z& ?' C& \不知道什么原因。下载您的文件无法打开。我的是2013 x64位版本的
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-16 15:18:39 | 显示全部楼层 来自： 中国广东肇庆
sunrays110 发表于 2016-5-16 14:55" |# x. D- P) W# G# p
步骤中规中矩，不知对不对。

  ~" ~1 O- q$ L' q- g0 `4 N' I很漂亮，赞一个。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-16 15:20:55 | 显示全部楼层 来自： 中国广东肇庆
抒怀新 发表于 2016-5-16 15:07
9 @$ q( J4 ?* W& g( i* c3 n# p可以请鹿大分享一下做法吗
, C, P6 s1 b1 P' h7 T俺的做法最后变成了多实体：

) @% \4 \6 o7 o: A! P7 [阵列实体会变成多实体，这样做就要组合了。
回复 支持 反对

举报

sunrays110
发表于 2016-5-16 15:21:07 | 显示全部楼层 来自： 中国浙江金华
蜜獾KING 发表于 2016-5-16 15:17
& ?" Y! Q: A, f0 w! M不知道什么原因。下载您的文件无法打开。我的是2013 x64位版本的

6 ~% O0 L& t( x/ |% [' E4 b0 S- B要2016才能打开。
回复 支持 反对

举报

sunrays110
发表于 2016-5-16 15:21:54 | 显示全部楼层 来自： 中国浙江金华
keilei001 发表于 2016-5-16 15:18
( @& U0 _* @6 W1 [% V  r) H0 o% D很漂亮，赞一个。
3 z8 i" `. a  a; C* u) m0 L
谢谢
回复 支持 反对

举报

蜜獾KING
发表于 2016-5-16 15:23:50 | 显示全部楼层 来自： 中国广东河源
sunrays110 发表于 2016-5-16 15:214 M5 @" P2 L1 }6 U! q
要2016才能打开。
7 t( x5 ]8 m$ l7 i$ s0 b2 C
同一台电脑里同时装2013和2016会有冲突吗？
回复 支持 反对

举报

sunrays110
发表于 2016-5-16 15:27:46 | 显示全部楼层 来自： 中国浙江金华
蜜獾KING 发表于 2016-5-16 15:23  C4 V1 e) V, c, t( I' w4 @
同一台电脑里同时装2013和2016会有冲突吗？
, y; n8 r* h, u: w7 v6 j
这两个版本没同时装过，应该不会。
回复 支持 反对

举报

280333043
发表于 2016-5-16 16:53:55 | 显示全部楼层 来自： 中国江苏南通
keilei001 发表于 2016-5-15 12:19
9 Y. z/ M+ }7 W" J+ x我的做法，请大家指正。
6 ?  a; ?# H/ H, {
上源件呢，大哥，我画不出来，看上去简单
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-16 16:57:29 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2016-5-16 19:05 编辑 # b6 |0 {  `8 K' V+ }& U& @& Q
蜜獾KING 发表于 2016-5-16 15:23
2 ^; T; h2 V7 O" X2 ^# S同一台电脑里同时装2013和2016会有冲突吗？

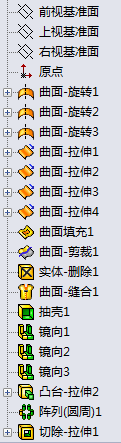

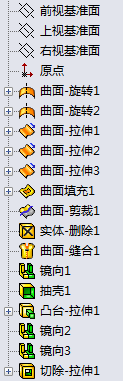

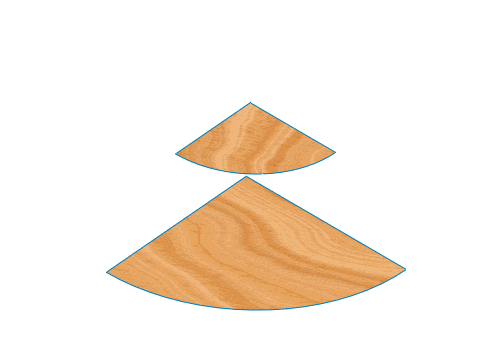

  r" g7 ~  Y" v8 G2 H这个做法特征稍为多些，和我二楼的做法有点区别。6 z: B* E1 s$ C. `, a) c

: ?$ R4 T4 {; l- l Snap01.png 4TB80.gif & q& A( [; c) ?( A. Q
6 I. [/ l! X* V! g) ?1 r$ m
2012版
- |( \% o3 F5 ^, G# _/ n' V 四通铸件A.rar (730.97 KB, 下载次数: 34)
回复 支持 反对

举报

抒怀新
发表于 2016-5-16 18:01:35 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2016-5-16 15:205 Z1 E9 I. @# b/ t" m2 M
阵列实体会变成多实体，这样做就要组合了。
' K3 Y+ ]3 j2 v& S! Y
K大，我的旋转不能合并实体，提示有零厚度几何体，感觉我的做法有问题
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-5-16 18:21:34 | 显示全部楼层 来自： 中国广东肇庆
抒怀新 发表于 2016-5-16 18:012 q% `: @( T. }: v+ M
K大，我的旋转不能合并实体，提示有零厚度几何体，感觉我的做法有问题
, L1 I0 U. g. x+ X2 x8 U9 E
请你把文件传上来看看。
回复 支持 反对

举报
