图层在二维CAD中的作用是对不同线型、线宽、标注、打印等进行整理归类，而在三维CAD中，只有小部分三维CAD软件是具有图层这个概念的，有助于设计师在模具等设计中对不同零件进行整理归类，使设计工作更快捷更方便。中望3D也具有图层功能，本篇文章中，小编将为大家就中望3D图层使用过程中的一些问题进行说明。$ I4 H+ X( D6 W, n, E2 Y
1、中望3D打开二维CAD后是否可以保留原先的图层设置
; T( P5 b4 u$ [. Z4 b 如下图1、图2所示，中望3D打开二维CAD后，可以完整保留原先的图层设置，对线型，线宽，标注等分类整理。! L2 T, ^( k, R% ^8 H/ \4 k: w8 k

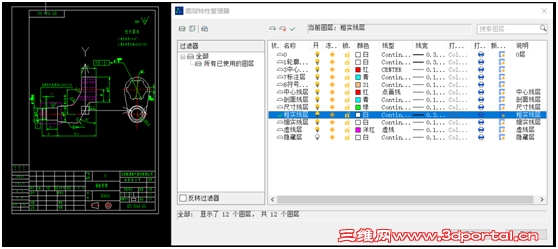

2 V4 l- ? U0 R1 u2 `. ] 图1 二维CAD的图层

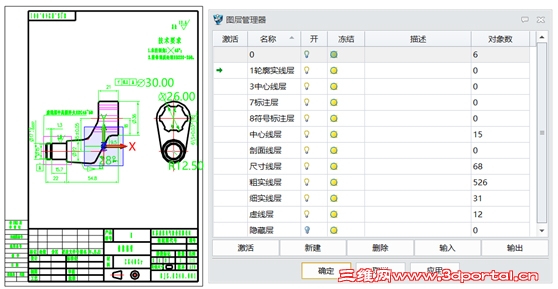

; @9 O- ?8 G. m" ?, E 图2 中望3D读取后的图层信息 2、中望3D打开UG(.prt)文件后，能否保留原先的图层设置4 Q# b! e) C9 A8 U0 Z
中望3D打开UG(.prt)文件后，图层数量名称和图层内的实体、曲面、线条都会保留，如图3、图4所示。& s) L( }7 Y# ~
' R8 I; U! k# Z5 O2 k0 V" V
图3 UG的图层设置
" [3 i- T7 E1 \1 m$ C9 ]
图4 中望3D读取后图层信息 如果在UG软件中隐藏了部分图层或实体曲面，需在中望3D导入或打开设置中，勾选“隐藏实体和抑制组件”，才能显示全部图形，如图5所示。; I4 w+ t! G) h) R1 ?! \
. B1 O8 K; Q" N9 P' F# ]
图5 导入设置选项 3、中望3D如何查询模型（实体，曲面，线条）图层位置, y9 L5 f3 ]: y: T' y4 `
鼠标点选模型，图层管理器会自动显示图层的位置，如图6所示。
8 K$ Q& t6 U# }; e+ u
& w* G- Z$ o( e5 [* q, f5 J
图6 图层查询 4、中望3D如何把模型（实体，曲面，线条）移动到图层

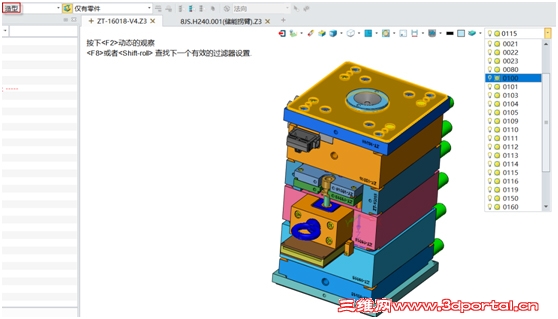

2 r. a) R: R0 v8 F" J5 `# A9 R0 R 在过滤器是“造型”的状态下，鼠标点选模型（实体，曲面，线条）再选择移动后的图层即可，如图7所示。1 Y1 ?$ H0 p V% ]7 z/ R% X

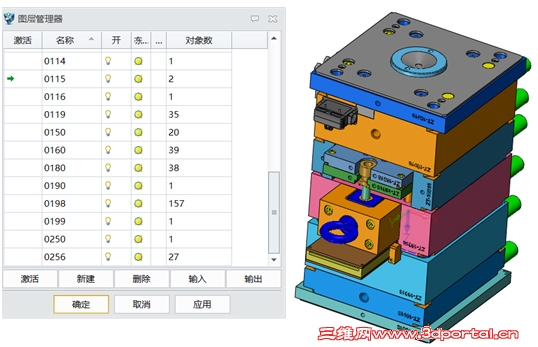

/ l9 x) p8 i: }% {. g" Q4 Z# Z; W 图7 图层移动 5、中望3D如何实现复制图层内所有模型* E* t+ @! r/ h/ M& N" i( q
先用“复制”命令复制模型，再把复制后模型移动图层，如图8所示。7 }0 A) a7 K v1 l
. r, H+ e3 P* l* ^% W1 y
图8 图层复制 6、图层的其它操作# ?) r2 O* \3 B& T2 c$ [$ h5 a/ z2 {
新建图层，直接点击“新建”输入图层名称，图层名称支持中文数字和字母；; S$ a' r/ E6 J5 c
激活图层，双击图层就可激活图层，所有的模型默认保存在激活图层内；4 @; ?, x0 x/ a1 U4 V7 l5 o7 u& F) |

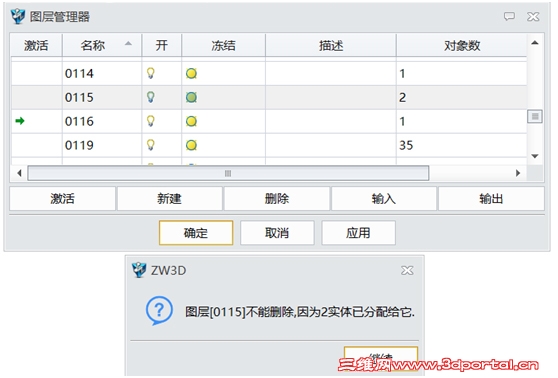

删除图层，如图9所示，不能删除激活图层和有对象的图层，需移动没有对象后才能删除。
2 l- H/ k7 T: K5 e
H! t# C0 T: }
图9 删除图层 本文对中望3D图层在使用过程中一些常见问题的处理技巧进行了介绍，相信能帮助各位设计师在后续的设计工作中达到更加便捷、方便的效果。/ G. f) D# E; F
