SOLIDWORKS库特征高效使用方法 JACK KONG 孔祥龙 * a# q+ U5 z% [8 b
5 Y4 P6 h$ \; [) y' }0 |! p【智诚科技/孔祥龙/JACK KONG】& g% _/ m( c! H- z8 P
SOLIDWORKS提供了较多的方法在设计数据重用方面，利用好这些方法可以显著提高设计效率。在设计建模的时候经常会碰到一些特征或者一系列特征需要重复使用；对于这种情况下，对于简单的特征，如拉伸切除之类的比较我们经常随用创建，而对于一些使用情景类似，特征成系列化，而且在使用中常伴随着其他特征搭配使用，随用创建就显得复杂起来，每次创建都需要进行特征创建、定位、排布等一系列操作。例如在钣金中使用成型工具后需要在一定范围内阵列。然而，这一些列操作我们都可以将其存为库特征，将多个特征的效果保存起来，便于一键调用，这里，我们将详细介绍如何使用库特征提高设计建模效率。& i; L G: a" t
! b, \( A/ X3 _3 \( g8 l. J9 N0 d关键字：库特征、SOLIDWORKS、高效、建模、成型工具、方程式、百叶窗、钣金冲压* v' e3 [: S \
+ g& K5 k: U, S7 l库特征通常由添加到基体特征的特征组成，但不包括基体特征本身。因为在一个零件中不能有两个基体特征，您无法将包含基体特征的库特征添加到已经具有基体特征的零件上。然而，您可以生成包括基体特征的库特征，并将其插入到空零件。
9 T1 }& N% \& y4 I您可生成常用的特征，如孔或槽，并将之保存为库特征。您可以使用多个库特征作为块来生成一个零件。这样可以节省时间，而且有助于保证模型中的统一性。
; c5 f" W, h& {由于使用的环境不尽相同，所以要求库特征在使用的时候也能随之更新。那么，基体特征的规格选择，库特征的变化规律就是需要提前设定的关键元素。
$ }/ L6 N) I( u- `( P/ Y+ V' y这里，将使用钣金中的成型工具在不同面上进行冲压成型为例进行拆解：6 ?6 \1 ^8 `" z9 {" e
在箱体设计时，散热风窗是必不可少的，而且在一定范围内所开百叶窗口数量相同，只根据箱体的长宽高改变，因此我们可以将这一类特征储存起来，直接拖拽到模型上即可使用。) A& I$ @9 {1 |5 H5 g0 k
目录：$ C# z) }0 V @! i: G
一、成型工具创建
/ }, h& x: G7 T2 d1 I二、利用成型工具创建库特征
. h+ T5 \, C9 ?+ w n" ]
& H8 i0 W* k+ S) Z, e; i1 b
. y) h7 C( v. z& d! ^ L

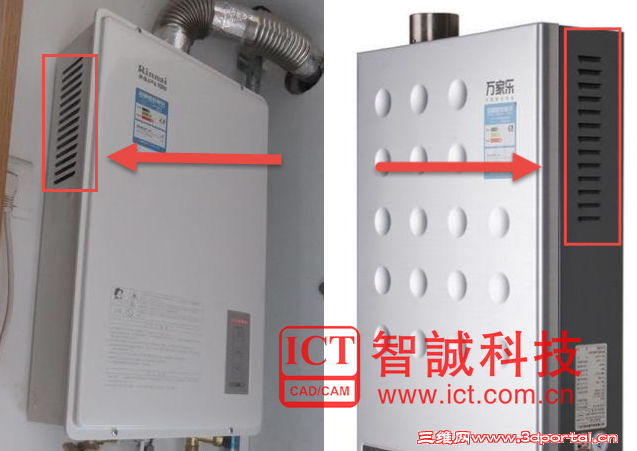

如图示中的这一类冲压的百叶窗，根据这个案例来详细介绍库特征和成型工具
$ m' H" Q o4 Z0 X2 ~一、 成型工具的创建% }; L7 S2 W3 a0 J/ z# I

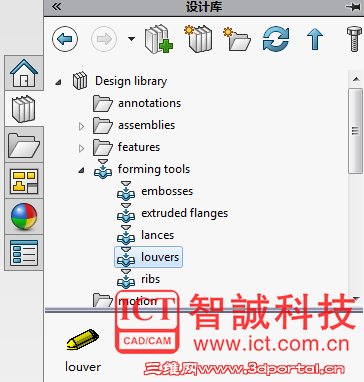

1. 创建一个成型工具，相当于创建一个冲头，建议在Design Library中的Forming Tools中找同类型的进行更改。6 T7 B: T- F3 A3 A- Q T3 S( ^: x
2. 以百叶窗为例，我们找到Design Library中的百叶窗，并在SOLIDWORKS中打开
6 M. r: t3 S: \, T' e% F; y0 Ma) 选择百叶窗打开2 q0 N: i) F/ k- O6 |
. q5 A+ r& z! o8 J# xb) 在SOLIDWORKS中打开后进行设计修改,然后另存为即可

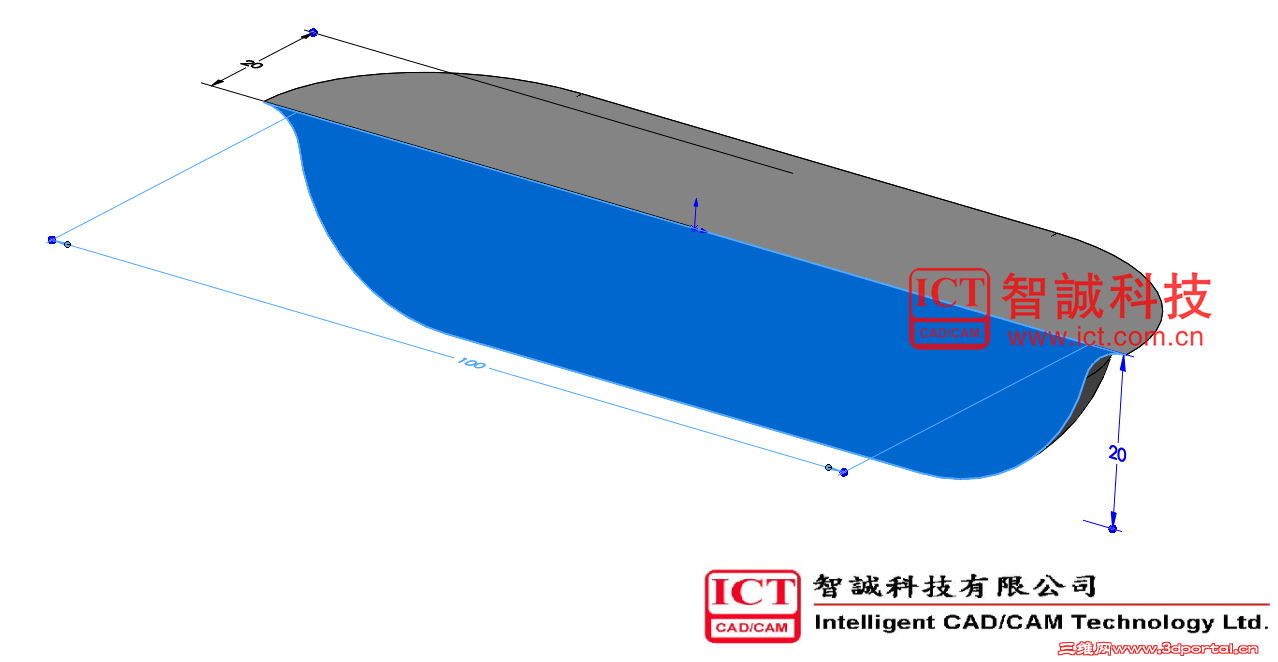

0 \- ?6 C" T% {c) 自己创建一个成型工具，这里创建一个百叶窗模型 X; H! D" ` U- ~* o* `8 q

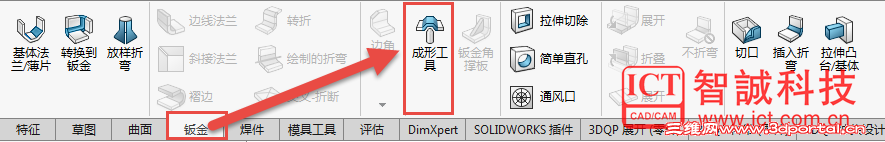

3 C Y. t7 ~5 Y, E! f% ]5 k1 Dd) 将这个模型设置为成型工具，在钣金选项卡中选择成型工具! R4 A- T. h7 H/ b; i: P
7 X( |7 K4 B2 ]' A0 _. R+ b

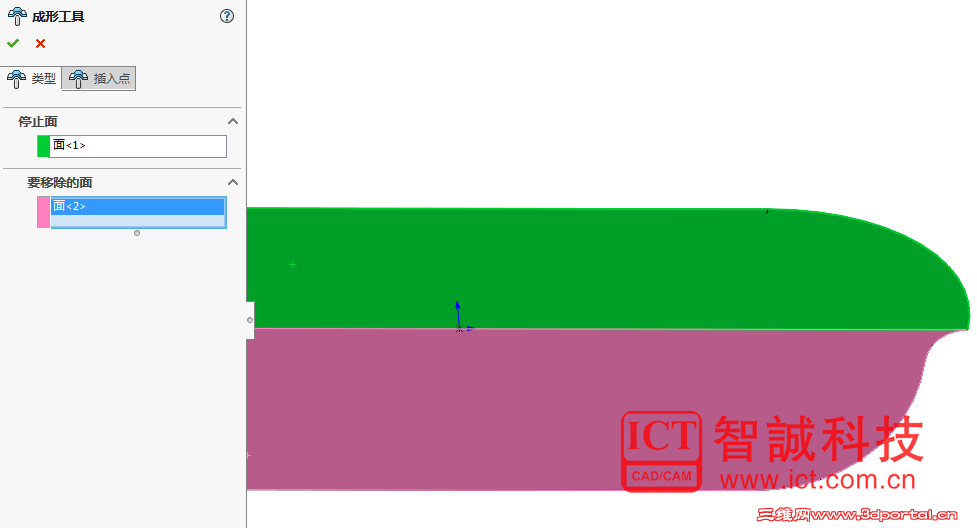

e) 分别设定停止面和移除面/ u6 I2 S [, E7 i
) |/ _* t/ V( U {: z, v n2 i
停止面
4 a# j O% `- o6 }' `在成形工具应用于目标零件时，设定确定成形工具停止到的面。该面定义工具被推入到零件的深度。, H( O5 L2 ]- u2 S+ A. h# i4 k# Y
要移除的面 Q% i' D) I# n n8 w) ~! |4 t7 N, t
设定要从目标零件移除的面。当您将成形工具放置在目标零件上时，您为要移除的面所选定的面从零件中删除。如果您不想移除任何面，不要为要移除的面选取任何面。

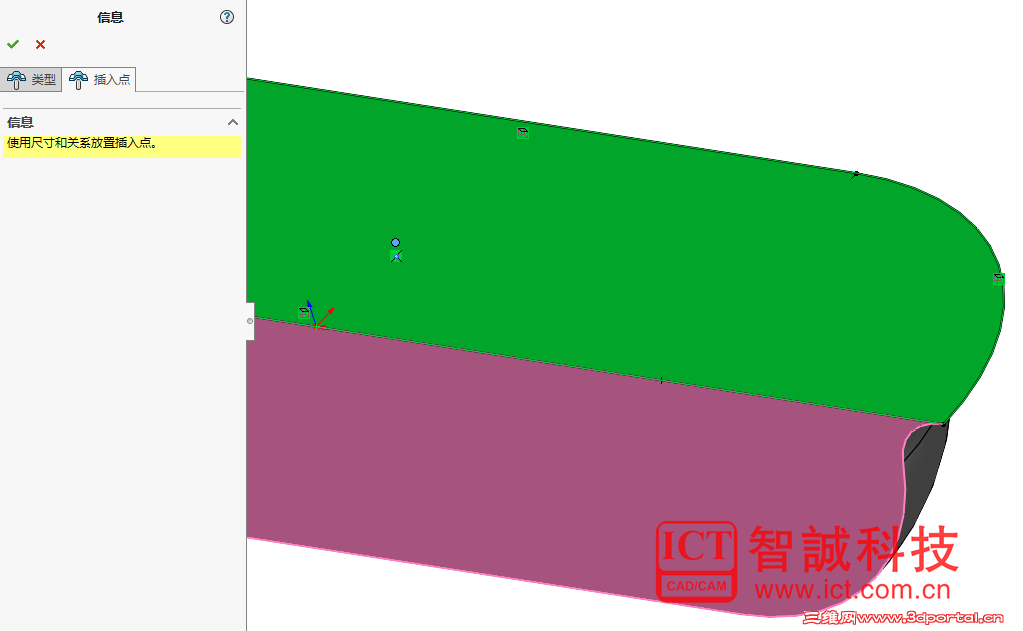

' \0 e6 w- N! [, S2 ~% kf) 然后设定插入点，可以使用辅助草图点来帮助插入点定位+ q0 M: f4 v) d& S- h8 N3 ~. e- X

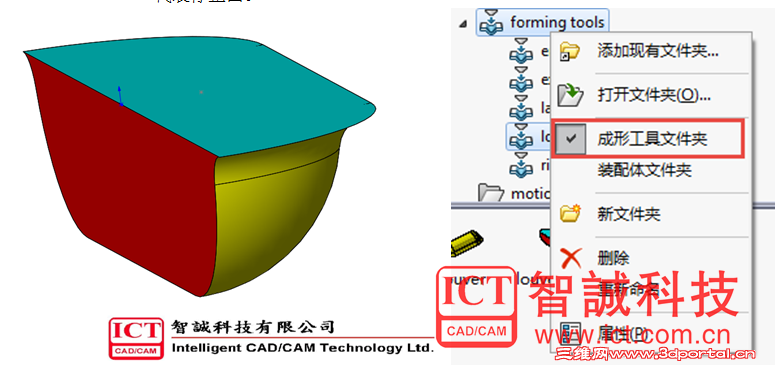

* Y9 e! q: f( _$ \$ P V9 ug) 完成之后可以看到模型工友三种颜色，红色代表移除面、黄色代表冲压面、蓝色代表停止面。
: n* s/ H% m1 o( z
% O7 G5 X( J/ S3 @* \
h) 完成这些设定之后将模型保存到Design Library的Forming Tools中。并保证Forming Tools被设定为成型工具文件夹
% `6 j" o6 [: V; Ni) 成型工具从2016版本开始可以使用配置，因此，可以将同类型多种规格的百叶窗同时创建。8 H7 a$ _% b- g
二、 利用成型工具创建库特征7 g$ \! d* N# }9 V2 w; O
1. 库特征中同样可以使用普通的切除、拉伸等其他特征代替成型工具，而且库特征可以保留一个或者多个特征综合效果，这里主要体现的是数据的重用性，以库特征的优势结合成型工具的特点进行应用讲解；
- i6 `% D% S! ~2 C) ~2. 创建基体特征，作为要创建库特征的基体——创建一个盒装的钣金件，基于应用的一个代表性场景来创建。（例如：为热水器创建百叶窗，选择盒装钣金为代表场景）

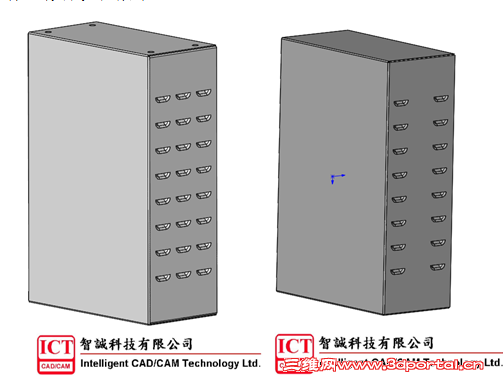

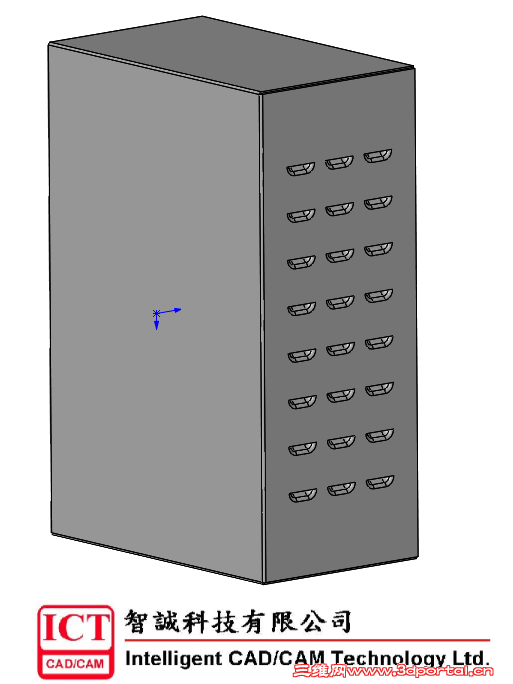

* L: z/ F1 V4 ]. `! R8 C成型效果如图所示：
- C) I* H! n. h+ p& ]. y2 l

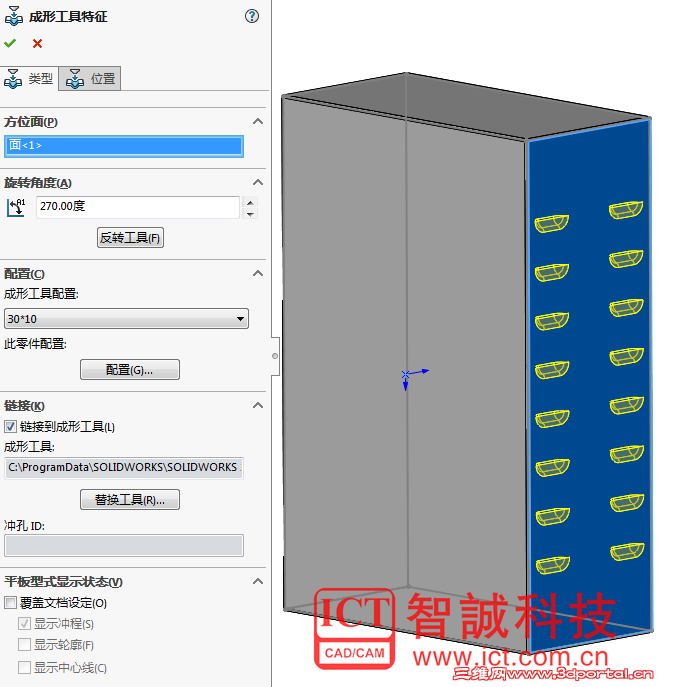

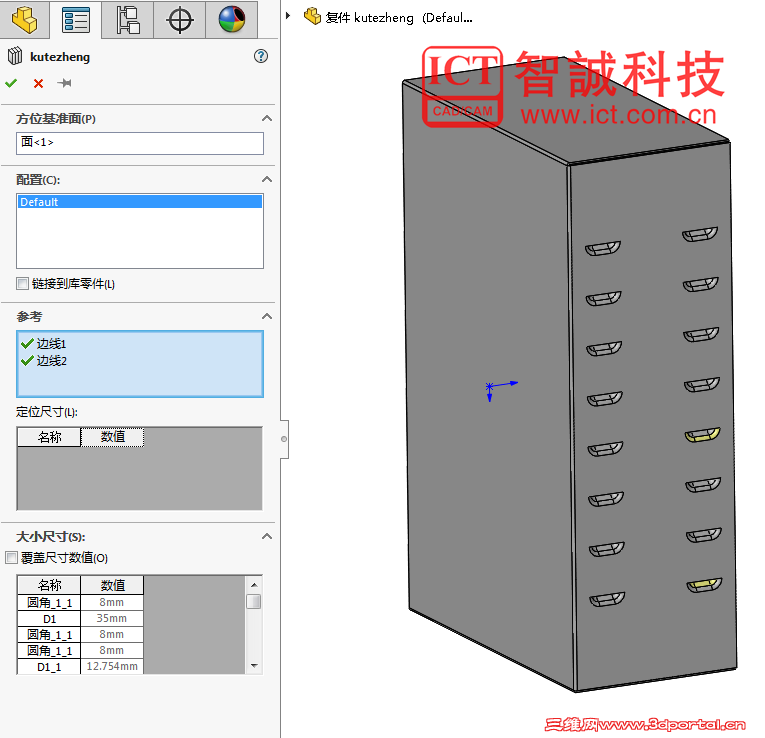

2 [( Z# [" Z( G# [& f9 i3. 在这个钣金件上插入百叶窗的成型工具并设定属性信息（角度、配置、链接等）7 d3 [' [) }& V* {) B) D/ C
4 m+ y2 @/ |9 Z4 e* q4. 编辑成型特征的插入点草图 ，以便适用于不同的环境，由于成型工具的位置和数量由草图中的点控制，因此在这个草图中进行控制。
1 Z; ?' R' F9 \; R( o& I1 k
% [' J5 E, I2 H/ ?* n- O+ {
a) 为第一个点产生定位（建议使用矩形定位，并尽量减少草图与模型边线产生关系）& x3 y/ s) @* l- V% }2 }! w/ K

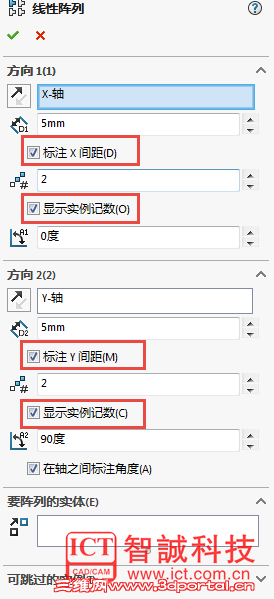

b) 通过阵列来产生两个方向上的草图点，一定要保留阵列的间距和实例数
4 { G: b0 [9 O l

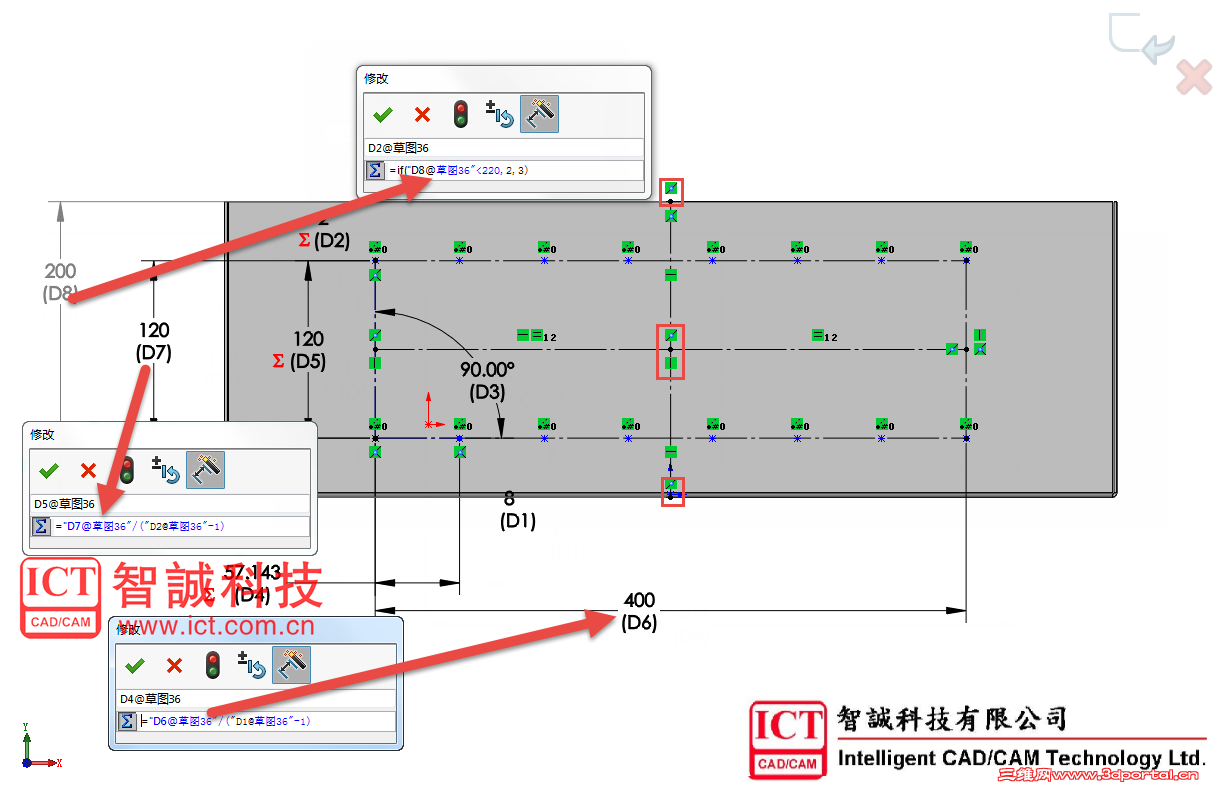

( K+ v+ u# R1 I8 }c) 为了让特征可以根据应用环境的不同自动改变，我们需要设定一些方程式来控制
# k/ Q* t3 H2 R7 pi. Y方向的数量根据热水器的宽度决定，当宽度小于220mm时，有两排；当大于220mm时有三排。5 t0 X( }& Y0 T$ O
方程式为：=if("D8@草图36"<220,2,3)（草图名称参考上图））3 z V# [ i1 |8 ~
ii. 由于排数有控制，所以要设定阵列的间距由排数控制，方程式为：="D7@草图36"/("D2@草图36"-1) （草图名称参考上图）
+ k7 ^3 U v7 ^$ E) g) piii. X方向上我们要求保证数量，间距自动调整，因此设定方程式为：="D6@草图36"/("D1@草图36"-1) （草图名称参考上图）. M) }9 s5 d/ w8 M
强调：·这个草图中所产生的几何关系（包括草图点与边线的重合，尺寸标注选择到的边线，以及原点重合等）都将影响后期库特征应用时所选择的参考。+ J- B- C' ~3 S' a, h' x5 O2 ~
·矩形定位的避免使用原点，尽量集中到边线上便于在应用的时候选择
0 ~4 N; D" U! C' |) H& x; K5. 完成了成型特征布局，将这个设定好的特征存储为库特征* D4 `; C$ m9 M3 P/ M" T, r6 f$ k
a) 方法：
( D6 m* d9 E, ]" X* N/ t3 V3 Ri. 将右侧的设计库定住5 L) Y* |& R' d) H; p, ~
ii. 按住Ctrl键，鼠标左键选中成型工具特征拖动到右侧的设计库中

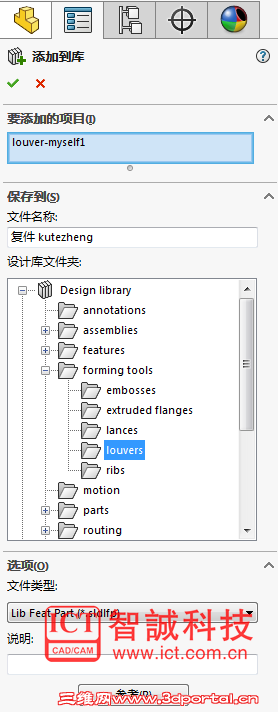

, c2 q. g* |' r0 Z$ _% j8 |iii. 设定存放的位置以及名称信息
6 X4 _8 G& u" ?3 f
$ V3 ~1 ?! r) S2 k. Z
6. 使用库特征，在一个新的热水器模型上使用刚刚创建的库特征。1 t' o) L* P, F

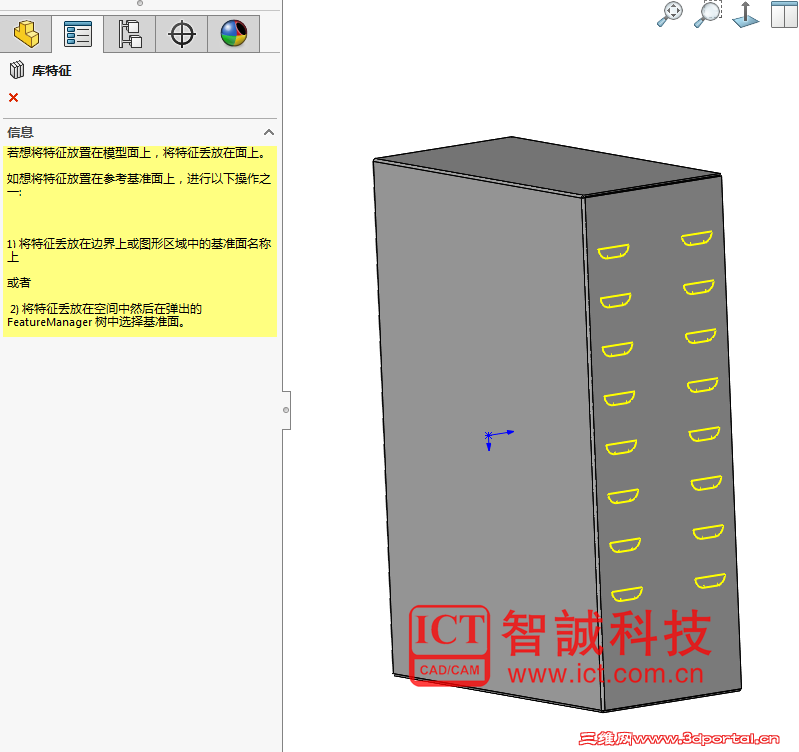

a) 应用时直接从设计库中拖拽到目标面（此时属性窗口会发生变化，提示库特征插入）
( ?5 [2 C5 p' k' S

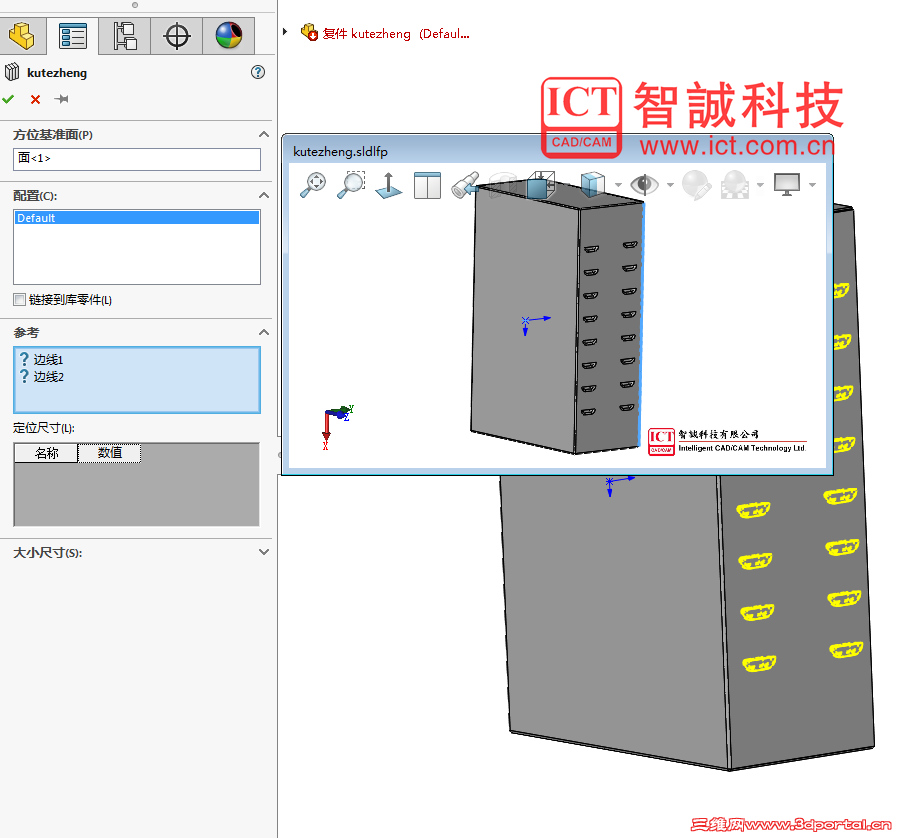

, j) l `, L, W' ]b) 放置之后，提示选择参考边线，根据预览框提示在模型中选择（此时如果打开库特征文件将不会有预览参考）
" I5 K# N3 O1 e8 i) O8 q" b1 ^9 f
+ ]" k6 m$ A+ p, q( y6 w
- X+ E1 B) m2 U. q! w
c) 应用之后支持尺寸覆盖修改，有助于我们快速做出小改动 , l. H2 r# N/ C( F% ]3 s
5 C4 L5 d" F# W& P6 E i
d) 当基体模型发生改变的时候，只需要一次重建就可以获取到最新的模型信息% j! Z* v6 {9 u& W
改变整体宽度为240mm，注意此时大于220mm，将显示3排$ ?$ R( ^, }' ], }) }
I' P- q' M0 P6 C
总结：库特征可以将一个或多个常用的特征组合起来使用，将某一常用的特征形状保存下来，设置合理的驱动之后可以加快建模速度以及设计数据重用，从而来提高效率。
