SOLIDWORKS Electrical 使用问题与技巧（一） ICT—Nicky Lin & ?8 h9 O( {1 _# i; b- T. o3 w! M
摘要：使用操作中的技巧，让工程师更快速更专注进行电气设计，更容易…5 z% b5 f0 Y3 m( I. j& S6 l/ f
关键字：使用技巧 软件功能
' W! s; u, M9 P( O* f+ ~) _+ \5 E7 J I: }8 ~9 C8 N2 K
【智诚科技/林毅书/Nicky Lin】正文： SOLIDWORKS Electrical让工程师更专注于设计，减少查找软件功能的时间，让 SOLIDWORKS Electrical成为工作中的助力。在实际使用中多多少少都会遇到一些自己无法解决的问题，也有许多工程师都掌握着自己独有的SOLIDWORKS Electrical使用技巧。那么我下面来介绍几个常见的问题和常用的小技巧，请跟我们一起去了解吧。 - H7 }2 R3 _; t/ b4 v0 K
, y% L' T+ V' U' Q9 F6 a9 M
一、 常见问题
: Z9 Q ?" g6 ]" v4 f1、 设备型号、符号回路类型相关& L: V3 T0 W% v: ]# P: U$ i
1.1 SOLIDWORKS Electrical 管理多种类型的回路，分别对应不同类型的电气设备。刚刚学习该软件时，常常会因为回路类型不匹配而造成的一些问题，下面我们先来看看回路类型，- C' N' F$ G6 `: o! Y4 r$ D3 F
6 q' P1 S. ~, X1 t图1

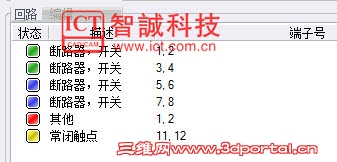

' Z9 E" f ~3 n8 }: F- i+ o4 b* E如图1所示，
* Z1 Z0 x: P `& a “绿色”：实际设备有相关回路并且已经在图纸中有符号使用
+ n$ H9 ^# i" p “蓝色”：实际设备中有，但还没有符号使用/ O5 S& m6 [9 q5 ^3 y, z
 “红色”：实际设备中没有该回路，但是符号有
7 H- @! r& Y+ y, r& [; _ “黄色”：实际设备中没有该回路，通过添加虚拟回路得到的，且符号中没有使用
3 f9 W& d% D# A, P8 t+ r+ T

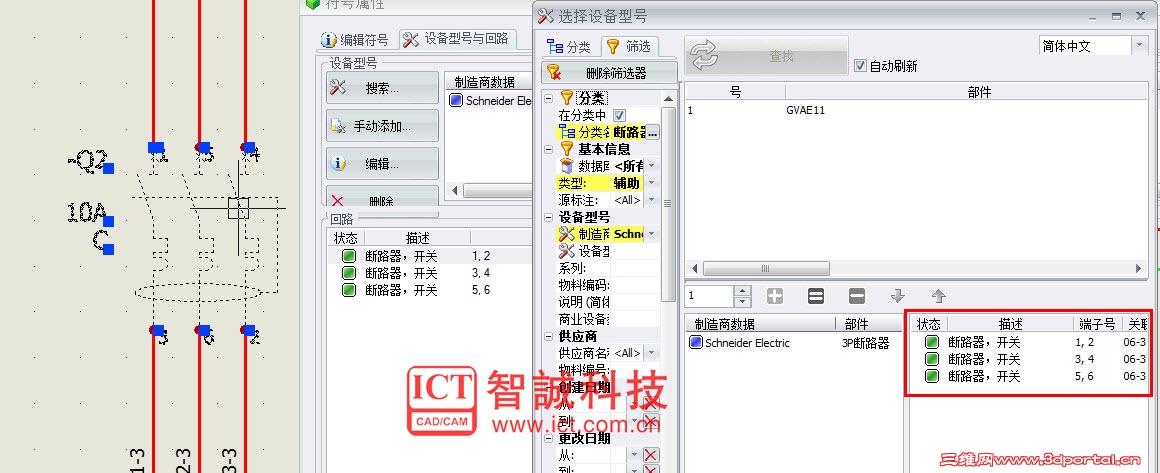

7 x, r" Q: o* \6 m1 {+ k" ~1.2 选型时，回路一致会自动匹配，并把型号回路信息显示在原理图上" b4 {9 z/ m& W
2 g- [) A' O, d1 s$ V. B图2
+ G, g; e5 u$ C
2 u9 D4 { s3 n3 I3 n1.3 触点使用与溢出1 ^3 q: g7 E' z8 b, ^" ^( g, q& C# U
, B0 N+ R" M2 q% x图3

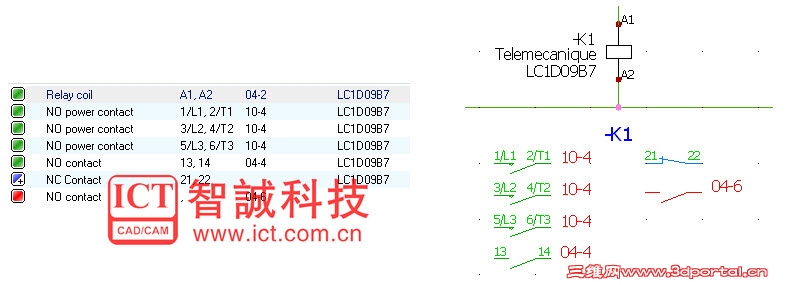

* m: V/ u* M4 W! L5 V) }如图3所示
) ?9 C! U4 ^/ F3 u “绿色”：符号和设备型号回路是匹配的
7 o/ r2 u5 [, G7 O/ o “蓝色”：设备中有，但还没有符号使用; f) H; m, P5 {( F1 F! s) H
 “红色”：设备中没有该回路，但是符号有，表示触点溢出，需要更换设备型号或者增加设备型号 } t0 y9 Z) m# f w8 L
; o# m. b4 N& Z" b* b
2、 不能框选元器件，或者不能使用Ctrl+A快捷键。这表示快捷键冲突，需要检查翻译软件或者其他软件是否开启，如开启关闭即可。: t: w# u: v5 p: R) x0 |: ?
7 Y; q* A4 h1 {4 A) m( u
3、 软件提示无法连接到数据库或者无法连接协同服务器: _; i' C5 `8 D, } F: W

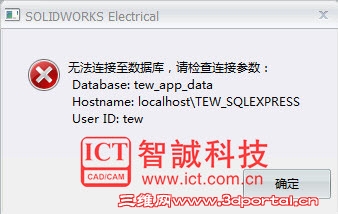

3.1. 无法连接到数据库的提示7 b1 K' y" Q, C6 S* b
; v, z+ G9 g, h' {/ g" e图4( j: a$ O5 r4 d4 m1 s

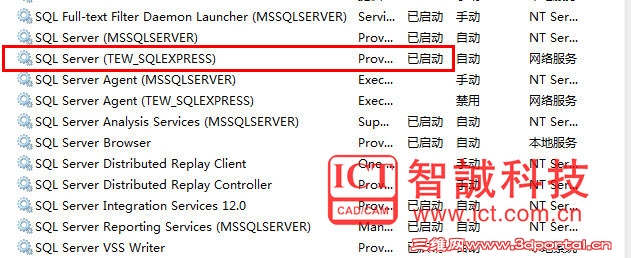

请检查服务中的数据库服务是否开启，如图5所示
. s* r. s' t. g8 n
3 Y+ H2 |) |2 n+ C o( |5 f0 T
图57 x& w8 ?% w1 H8 M: A0 g3 x" o! {! M

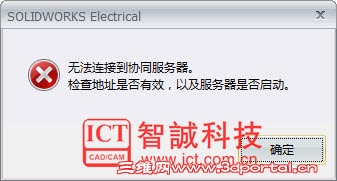

3.2. 无法连接协同服务器
5 J6 J, c; l( w5 ?0 ^/ L
" L0 G" a: t+ r. c4 L1 k9 p9 R
图61 Q/ I( U) E* [6 V% K/ J, S
请检查服务中的协同服务器是否启动，如图7所示
, Q1 ~' @/ n6 }. F% D1 d1 c
2 N) F7 D8 r4 k4 l+ w
图7

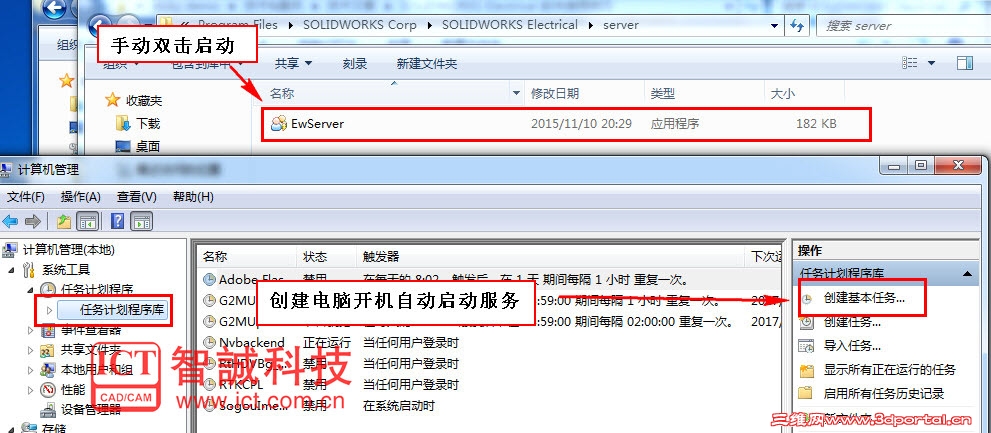

+ |1 n5 B X7 D# R如没有该服务的话，有可能是杀毒软件误杀了，这时就需要手动到安装文件夹下启动该服务（每次重启电脑都需要启动一次），也可以添加协同服务器到电脑的计划任务中) D" l' @) g6 a- J( h0 z* w& V
0 n% @6 i U0 o" U2 x1 @) _
图8
# f! x3 t6 z5 ?& X; l2 B% i+ M+ O$ h1 M* b

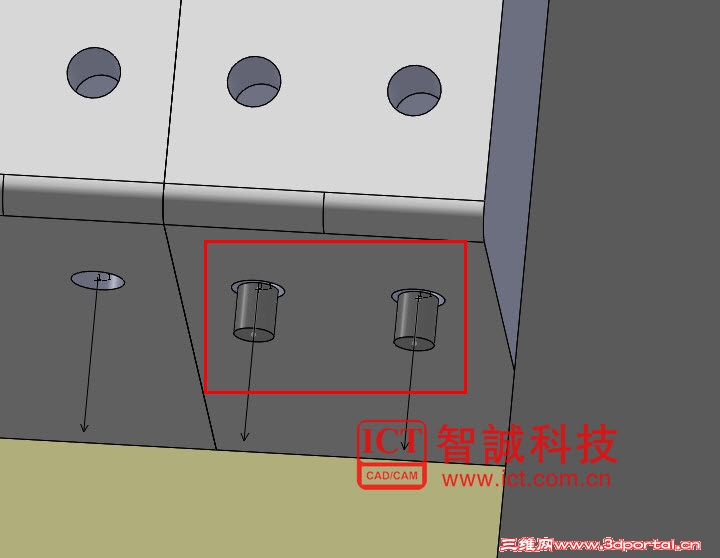

4、 自动布线不成功，或者无法布线，或者布线结束后模型连接点处有接线头但是无电线9 t1 _& |6 s: m
! t5 p9 ^- Q9 }' l, A图9+ P0 G1 B/ T ~- E! `/ V

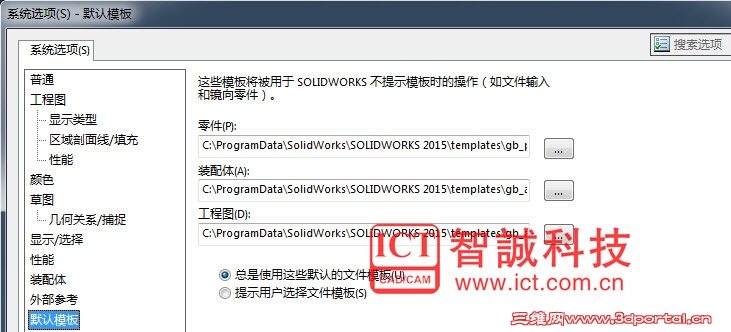

这时检查软件是否设置了默认模板，如图10所示
0 b* G4 U. c# }/ J$ L& _
# I- u4 q+ m2 E8 \0 y图10' k0 ^) F2 M( \. Q+ @9 M
3 D1 ]+ @9 ~% a二、 使用技巧
9 {4 U2 ^6 [) R% s3 u/ l6 V# x& G" @1、 快捷键设置和使用. [7 W: c+ _ k$ u' ^

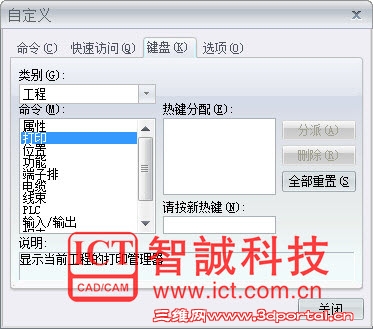

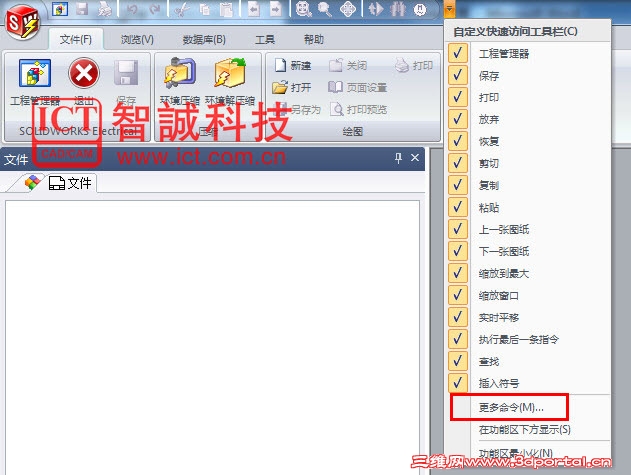

1.1 如图11、12所示，可简单设置一些快捷键
% p% f$ {9 Z% q7 u, t. o
9 I" D5 d+ F4 A$ h, Y6 W) E图119 i! t1 o3 ?: L2 f. {
6 m8 I+ R4 k1 A
图12# o9 N8 K. G0 Z9 Z5 E8 Z
* {" V9 A8 {8 v! A; q0 q; J9 y
1.2 在绘制图纸工程中，可双击鼠标中键查看完整图纸9 u, h2 K& [9 n6 a$ o2 i
& H8 S7 L7 w6 S( e# l3 f2、 符号多重标注
/ l; g. t) K0 R; ^在实际应用中，常常会有一些很长的设备说明需要显示在图纸中，特别是PLC的一些说明，那么这么长的一串文字通常会阻挡到其他符号的显示 ，那么可以怎么做才能两者兼得呢？
. w2 v$ x1 J( ]$ k Z3 c" q9 I这时候我们可以使用符号中的多重标注以及“|”符号来完成" p) M) O" `$ W
! s8 g: X8 U; }7 E3 V图13' h( Y/ S: u& G' d5 v9 U5 a8 p

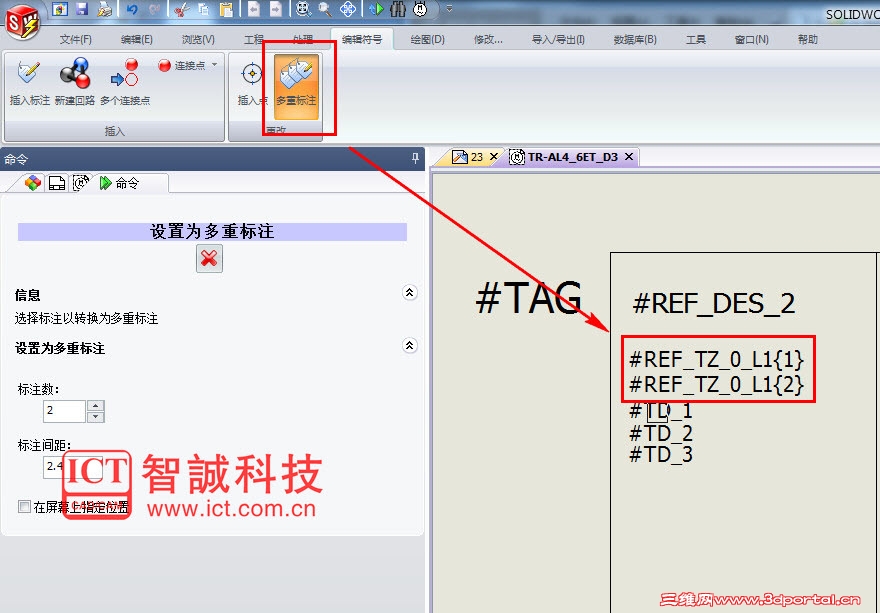

把符号标注设置成多重标注3 U- E( m `: J) A- w% E
6 k2 x9 n/ b% [4 E
6 G% d- w% `9 h# G! u- Z; R3 H图14( o5 d4 Z0 r& g7 [
使用“|”符号进行分行3 L' h7 q3 g: Z+ H6 I( V
! m2 O. ?/ R9 p$ j% W4 T6 y

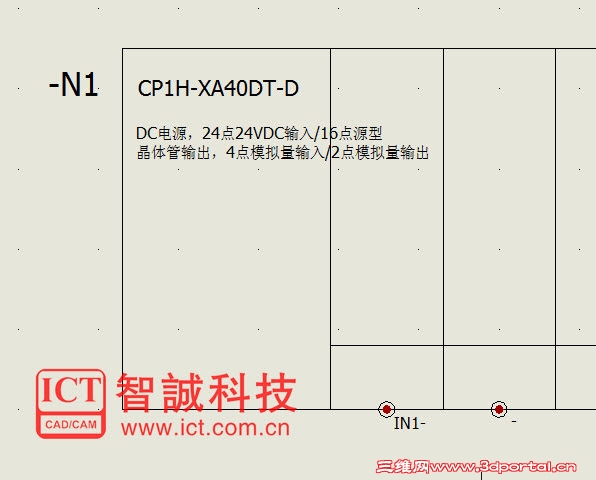

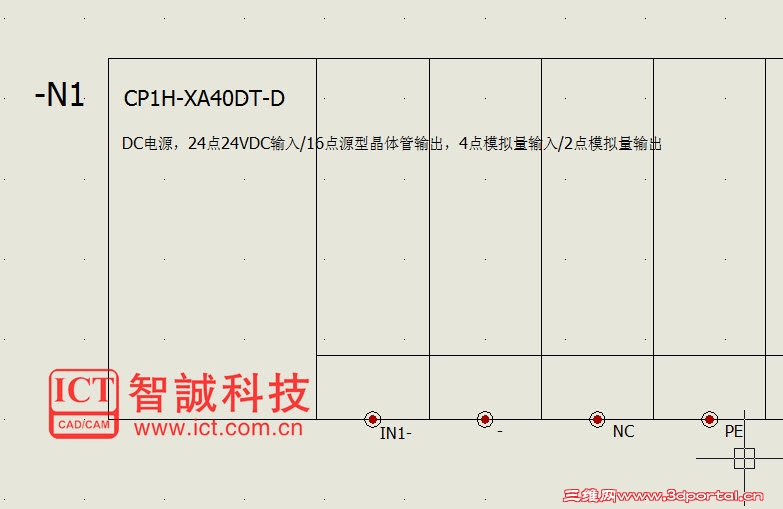

如图15、16是使用多重标注后的对比1 E) {/ l) |8 `! v; x$ z
1 c% e8 \* \/ Y. [5 U _" t图15
+ z: S l4 H: K
, K1 t- u( p$ I" s: n图16
l4 P3 J4 }; R% `1 Q3 n8 b* `, R# Q3 g: Z如果2行还是不能满足当前符号的空间，可以继续分成3、4行，是没有一个限制的。0 p' V+ y7 c+ `
1 ^3 n, k2 P, z8 O+ x0 j/ B
8 T5 \# ?& H3 S6 u参考内容：SOLIDWORKS 官网* H/ f5 O) M- u2 x% U5 a! q, ^
