[求助] 小白新手求助下面图形的展开平板形状-----标题要长

[复制链接]
发表于 2017-6-13 20:53:59 | 显示全部楼层 |阅读模式 来自: 中国湖北武汉
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 floxay 于 2017-6-13 20:59 编辑
/ a) i  s1 R4 L! w! p) R* ~8 Y7 J! z/ P
就是下面的这个图,长:100;  宽:100; 高:50 ;边线到圆角 R=20 我试着加缺口加不上,求助转换为钣金后展开后的平板示图,大神帮帮忙,谢谢!最好能说明下转换过程。
3 t( E% R4 b! A
1 f, ~+ K9 o( b2 p$ H
" J2 d7 a" @1 k
发表于 2017-6-14 06:34:53 | 显示全部楼层 来自: 中国江苏苏州
这种还加圆角那么大的怎么可能用一个钣金做,
发表于 2017-6-14 16:15:01 | 显示全部楼层 来自: 中国广东惠州
SOLIDWORKS 用这方法可以做出来哦

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2017-6-15 09:05:59 | 显示全部楼层 来自: 中国河南许昌
zyf269 发表于 2017-6-14 16:156 T- b; w- H1 o6 j5 |
SOLIDWORKS 用这方法可以做出来哦

& S/ [" y! l3 l5 m$ b' ~怎么做的楼主,这几个命令,我是做不出,请指教

点评

确实有点不可思议,但确实能做出来,关键之处是基体法兰要有个小圆角。 [attachimg]2315002[/attachimg] [attachimg]2315001[/attachimg]  详情 回复 发表于 2017-6-16 10:28
发表于 2017-6-15 09:12:21 | 显示全部楼层 来自: 中国上海
好像不行么
发表于 2017-6-15 15:41:28 | 显示全部楼层 来自: 中国广东惠州

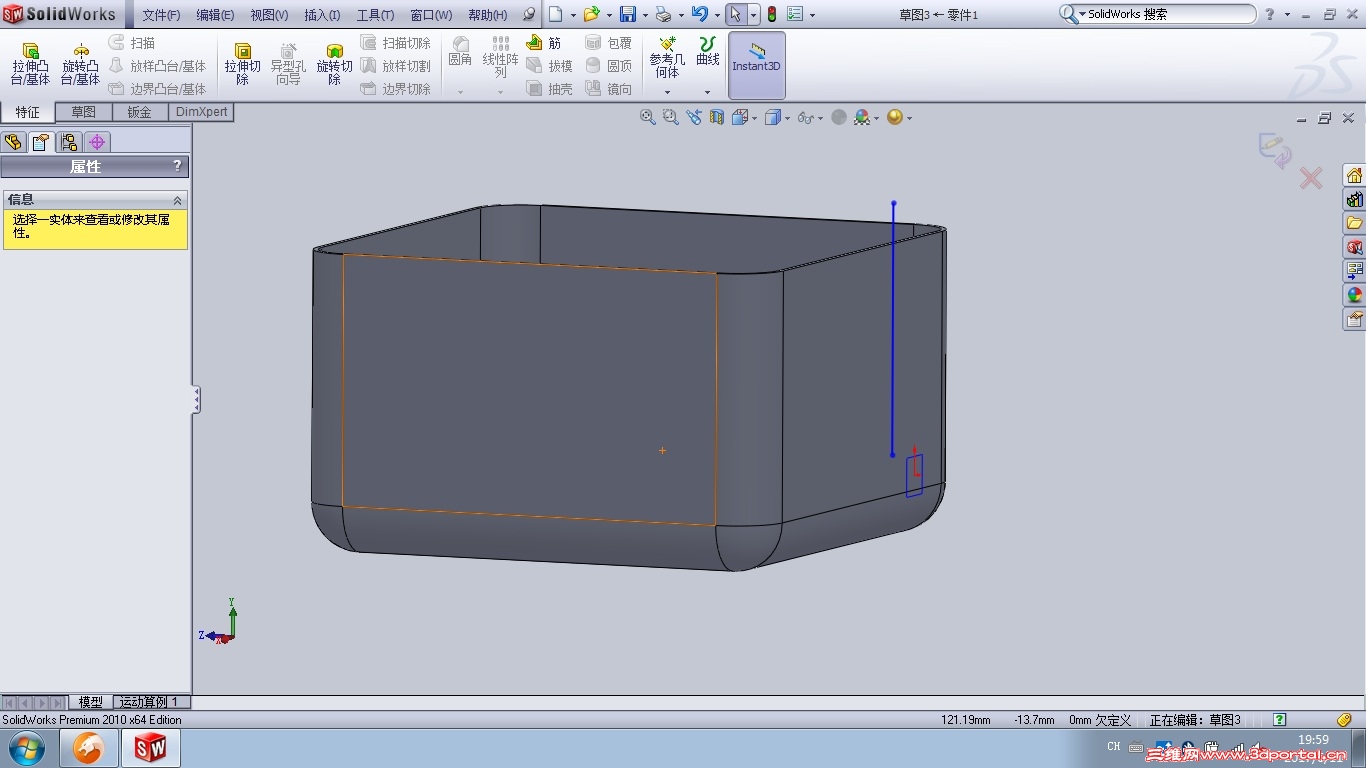

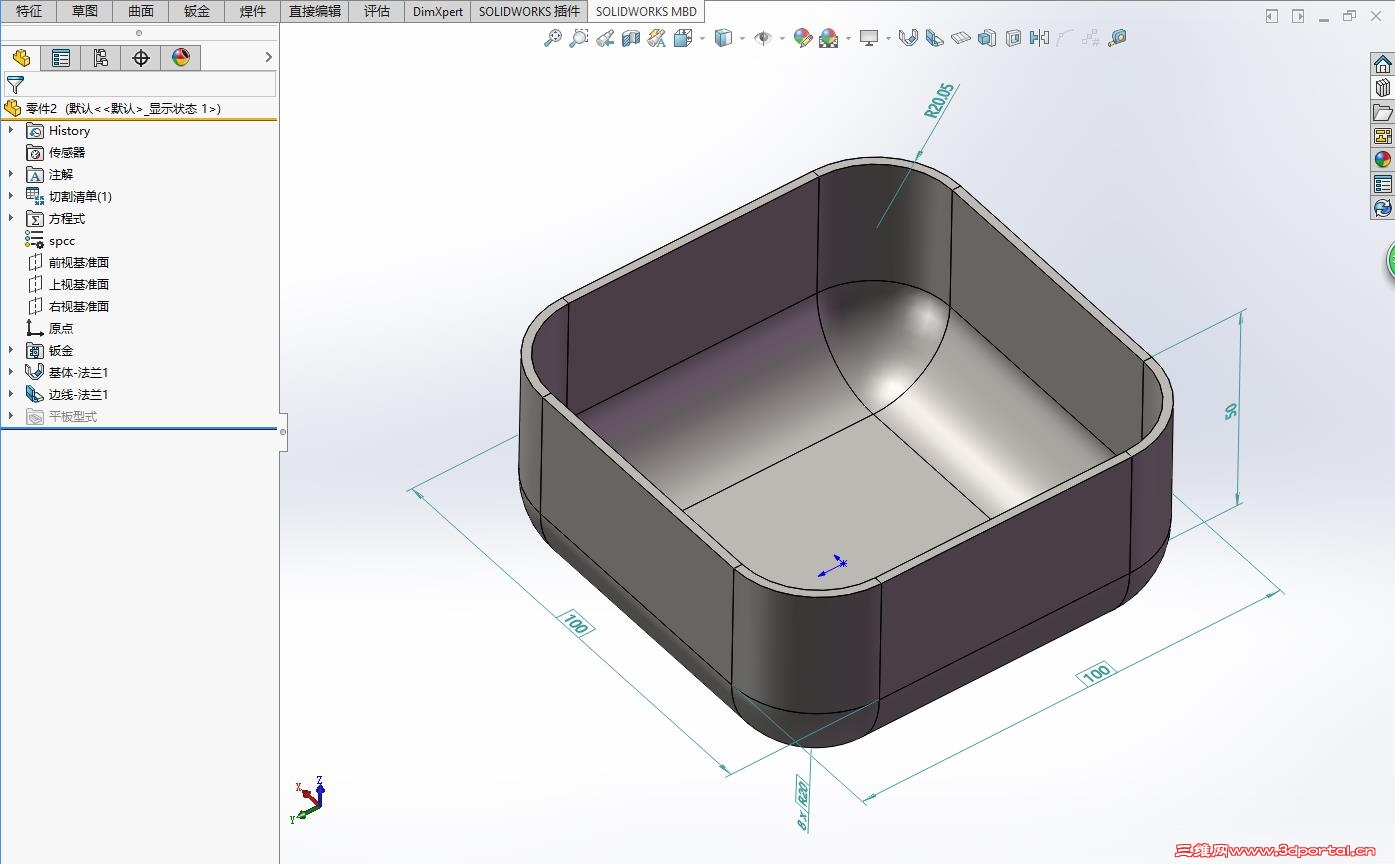

SOLIDWORKS 可以做出来
5 R0 W" l' f0 K1 Q( J, V0 z
1 |" N+ F) p: `: L0 _0 M注意要点:

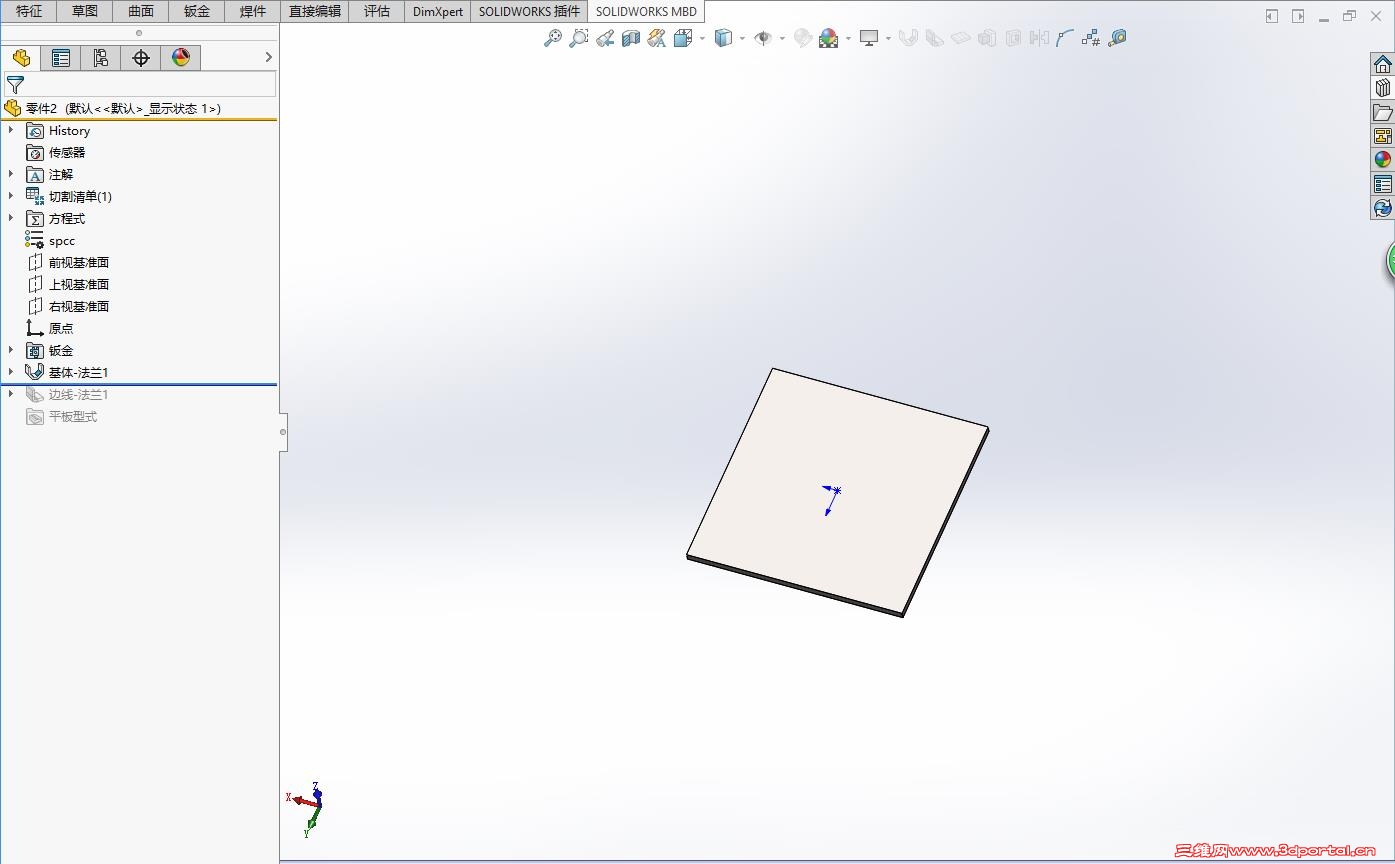

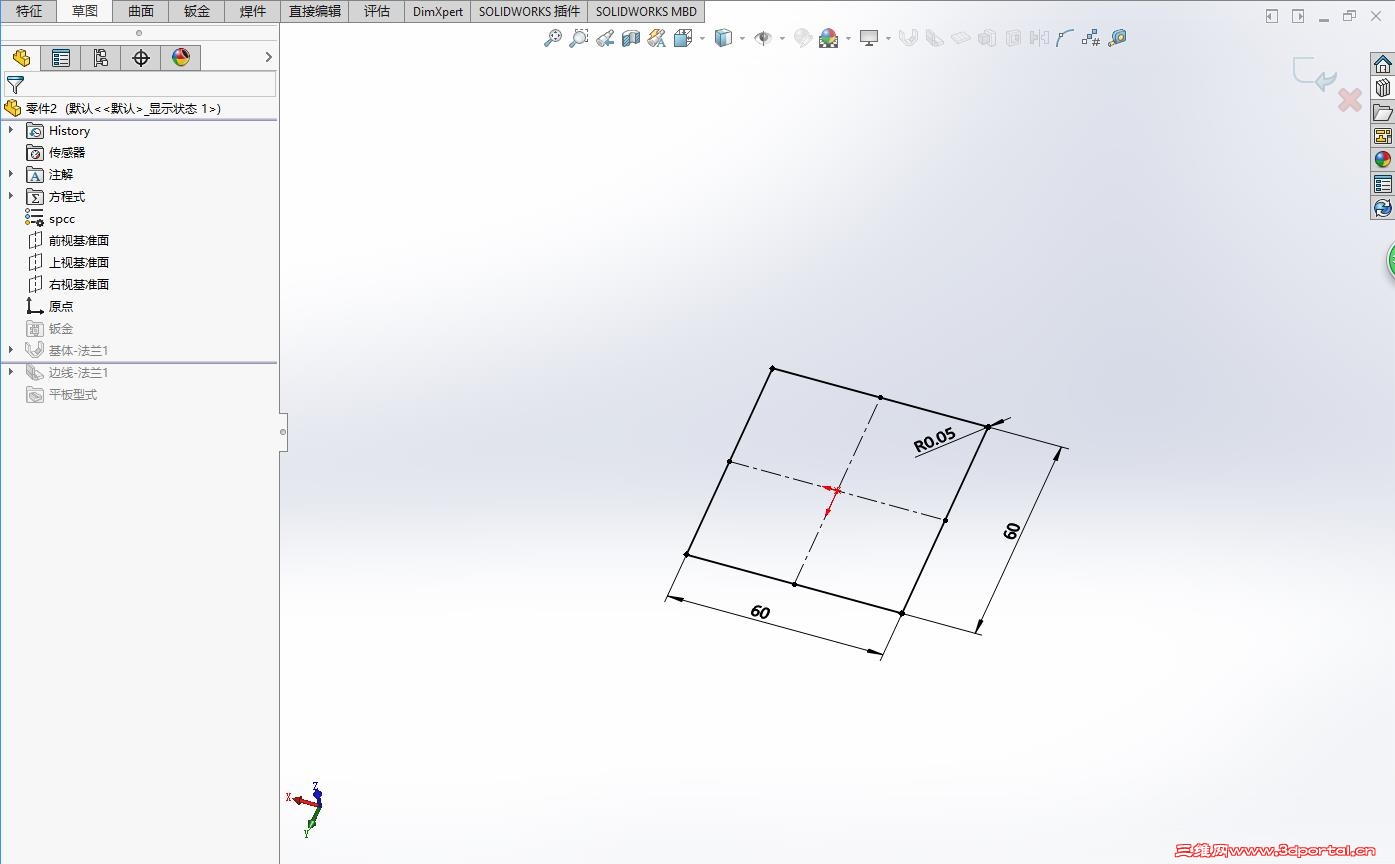

# h4 ?& Y; }- s4 ^1.第一张图一定四角要有半径不小于0.05

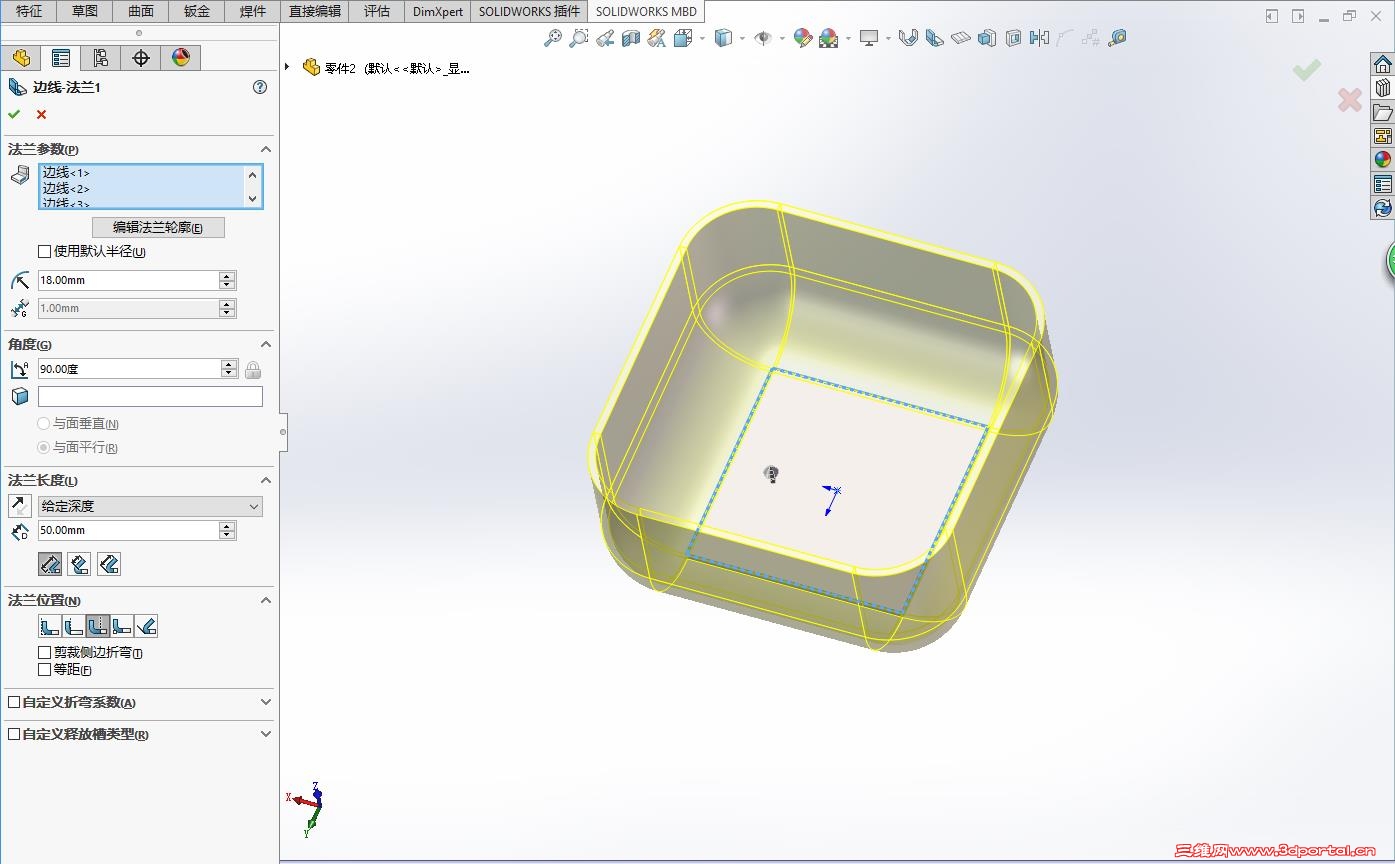

+ U; N" o: J( ~4 l2.第三张图边法兰一定要选择同一个面的边线和圆弧线顺序选择8 W; G. w# W- Z; Z& E

& l8 Z) W2 K* f* ]" j2 @做是能够做出来怎样加工就另一回事了
 楼主| 发表于 2017-6-15 19:44:42 | 显示全部楼层 来自: 中国湖北武汉
寂静天花板 发表于 2017-6-14 06:15
' i/ W! x7 b! x( R这东西是不可展开的曲面,用什么钣金,连缝都没有。
, @& U% Q% A5 p, [) A* C* D9 R: f
我知道是不可展开的曲面,我现在就是想加上焊缝,做出这个形状,然后再平板展开的平板图。
 楼主| 发表于 2017-6-15 19:46:36 | 显示全部楼层 来自: 中国湖北武汉
zyf269 发表于 2017-6-14 16:15) z. o: D, Z) K* s! K% Q& f
SOLIDWORKS 用这方法可以做出来哦

* Y$ U3 \$ k4 L: R# t没看明白怎么做的,我现在最主要是想加上焊缝,做出这个形状,然后展开的平板视图,焊缝我都不知道加那里?
发表于 2017-6-16 10:28:18 | 显示全部楼层 来自: 中国广东肇庆
lijunq 发表于 2017-6-15 09:05
+ E: h6 R9 E$ k, L1 j; p, M2 ]怎么做的楼主,这几个命令,我是做不出,请指教
# r+ S$ P/ B( ~8 w/ z& R  V; `

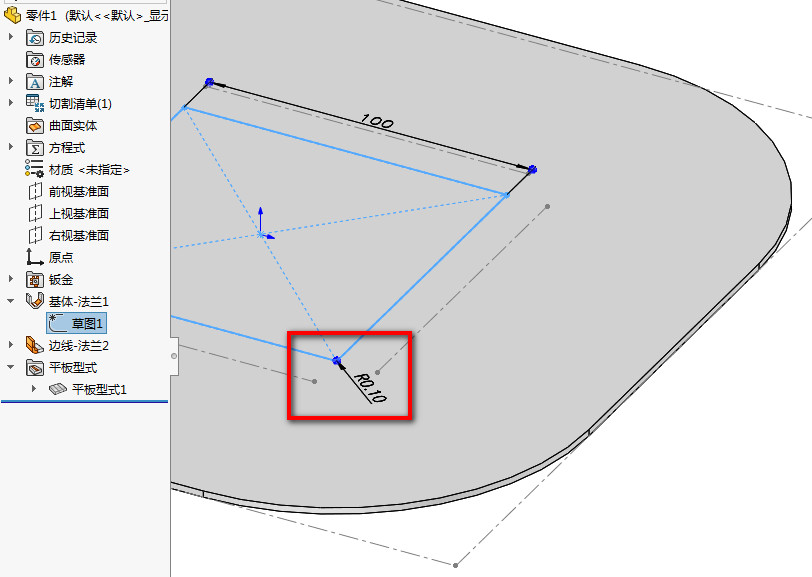

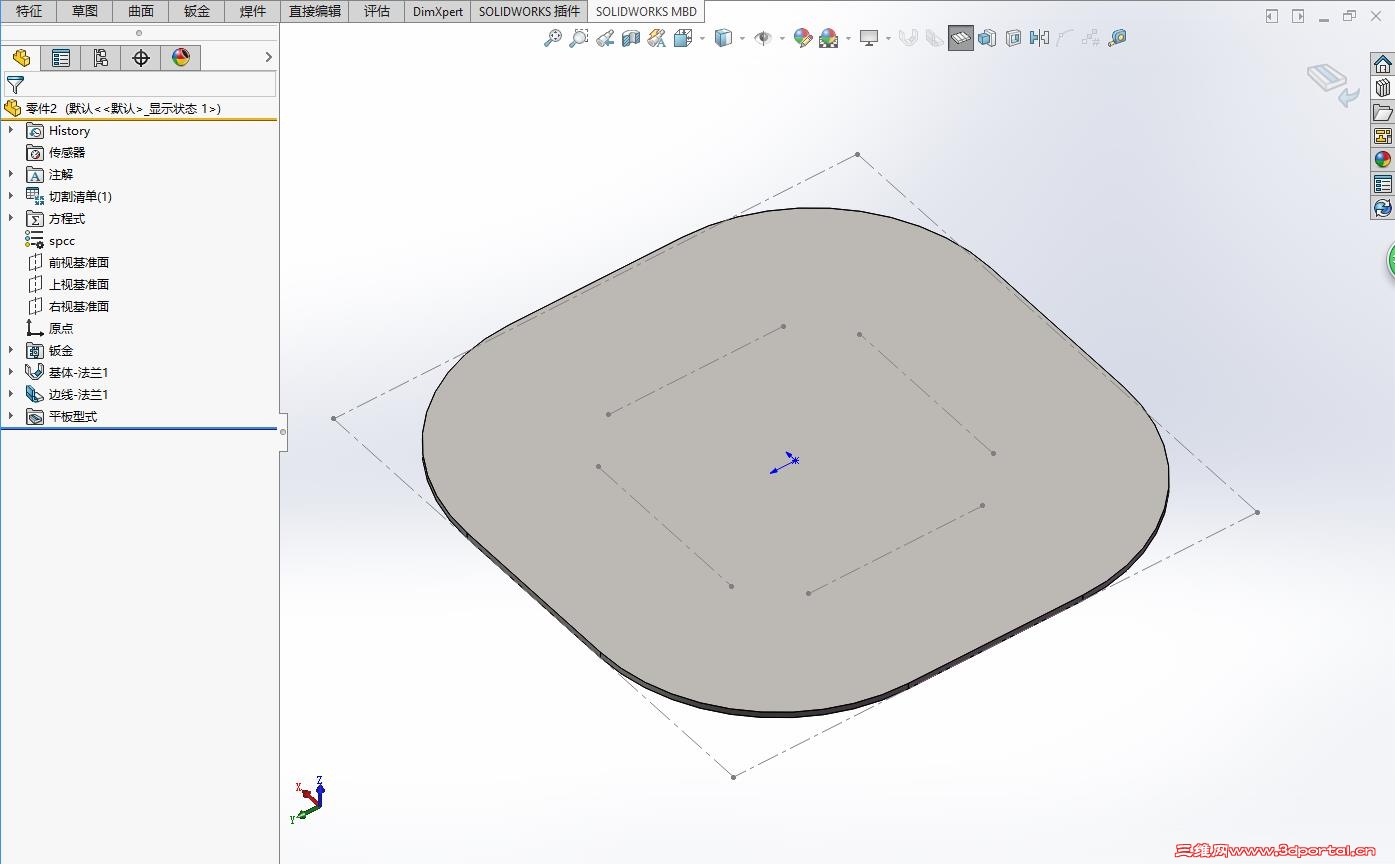

确实有点不可思议,但确实能做出来,关键之处是基体法兰要有个小圆角。
  ?0 h) O+ G- [+ f8 t

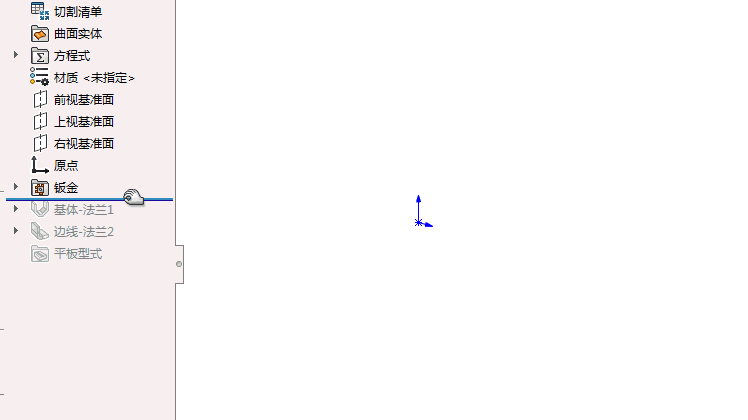

; }% o* o+ C& j* E/ W* G. ~- q 2017-06-16_102550.jpg % C* q2 o1 e1 q6 z% ^1 ^
0 p/ e2 D$ ]5 d$ h' a
38.gif ; @/ I" k4 K3 F" c- c9 U
发表于 2017-6-16 12:29:25 | 显示全部楼层 来自: 中国广东广州
确实能做能展开,只是实际加工不可能用折弯机完成!用油压机开模可以完成!不知展开尺寸准不准!!!
发表于 2017-6-16 13:27:55 | 显示全部楼层 来自: 中国广东广州
确实可以画出来,实际生产中我们四个圆角一般采用拼焊的方式。/ g( M0 p$ _3 ]4 W9 R: N3 D+ E
http://C:\\Users\\sunzm\\Pictures\\001

点评

四个圆角采用拼焊是不是太麻烦。其实这个工件在冲压工艺中是比较典型的方形件拉深,采用拉深工艺即可做出。  详情 回复 发表于 2017-6-17 01:00
发表于 2017-6-16 15:42:32 | 显示全部楼层 来自: 中国山东烟台

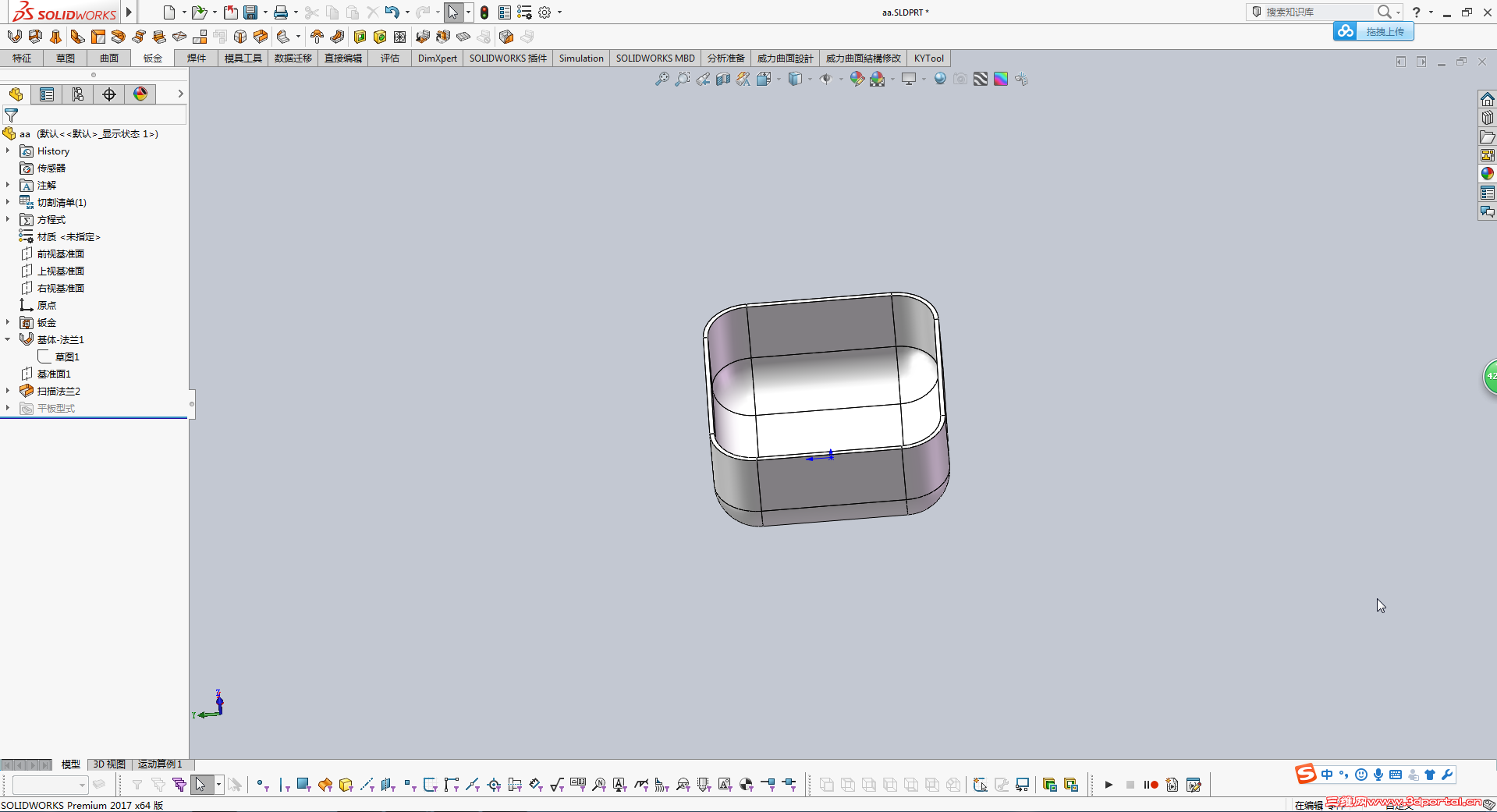

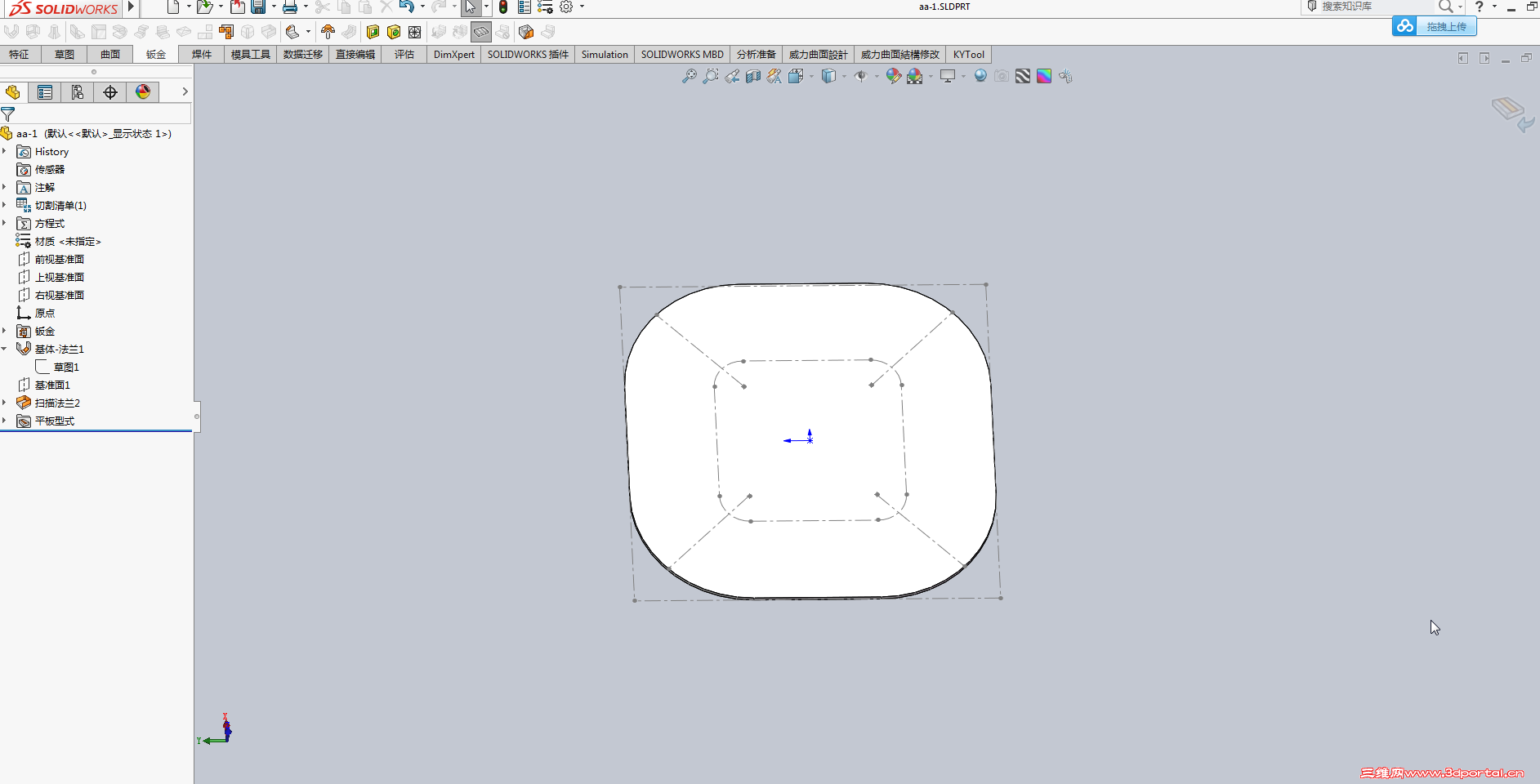

还可以用扫描法兰做,只是底部圆角半径不能大于或等于四周的圆角半径,我做的底部圆角半径为19.99

aa.rar

152.13 KB, 下载次数: 3

发表于 2017-6-17 01:00:01 | 显示全部楼层 来自: 中国山东烟台
zaimingsun 发表于 2017-6-16 13:27. N, f; x. B. P* q' C8 {7 l
确实可以画出来,实际生产中我们四个圆角一般采用拼焊的方式。
$ a* R, o. J1 }9 ~: y1 w0 @) ]- }; L
四个圆角采用拼焊是不是太麻烦。其实这个工件在冲压工艺中是比较典型的方形件拉深,采用拉深工艺即可做出。
发表于 2017-6-19 17:28:50 | 显示全部楼层 来自: 中国广东广州
txz1314 发表于 2017-6-17 01:00
9 e" c4 n! [; e0 I1 {1 L" K% T, H四个圆角采用拼焊是不是太麻烦。其实这个工件在冲压工艺中是比较典型的方形件拉深,采用拉深工艺即可做出 ...
* h* p( ]  P9 N' f6 R+ {
小批量,没有开冲压模,有时候这种零件外形太大,冲压模不经济、
发表回复
