[已解决] 请教如何实现这个扫描？

[复制链接]
文惠
发表于 2017-6-19 09:13:28 | 显示全部楼层 |阅读模式 来自： 中国广东肇庆
特征建模
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 文惠 于 2017-6-19 22:12 编辑 1 c, W9 Y3 H* \8 X. }6 Q; I
0 i# k9 `4 t% }6 ^3 \3 a
如图，这个当然可以画个锥形螺旋线来做路径扫描，也可以用一条涡状线和一条螺旋线来实现。
: S+ v8 e1 F6 |$ O我的问题是：在（路径或引导线）只有一条涡状线和一条直线的情况下，如何实现这个扫描？1 U, o# o& p" b5 r& N  t! J

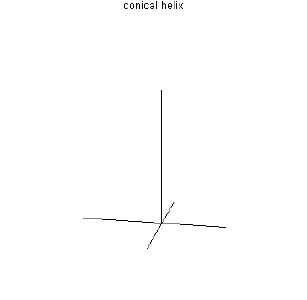

00001.gif * a! I2 [4 K3 c0 E  H* s  v) R

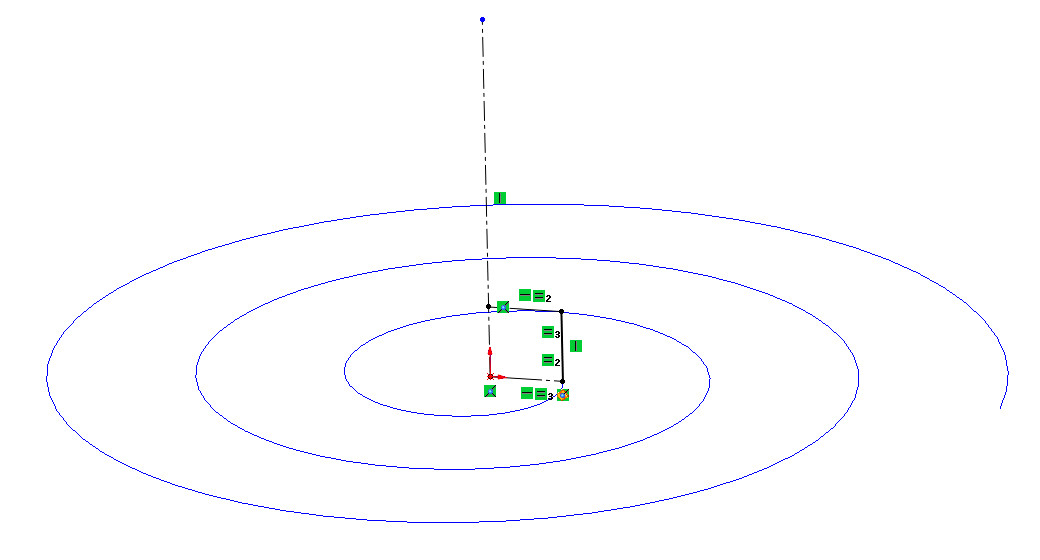

我把竖直的直线和水平的构造线设置为等长关系，但并未能如预想中的那样随着涡状线的外延而不断升高。
" l$ _4 P# v3 h) z# {: s( k bbb.jpg   x+ G8 Y) |+ N5 d1 |

1 ~/ \3 K& L* r7 j- `只能用一条涡状线和一条螺旋线来实现。

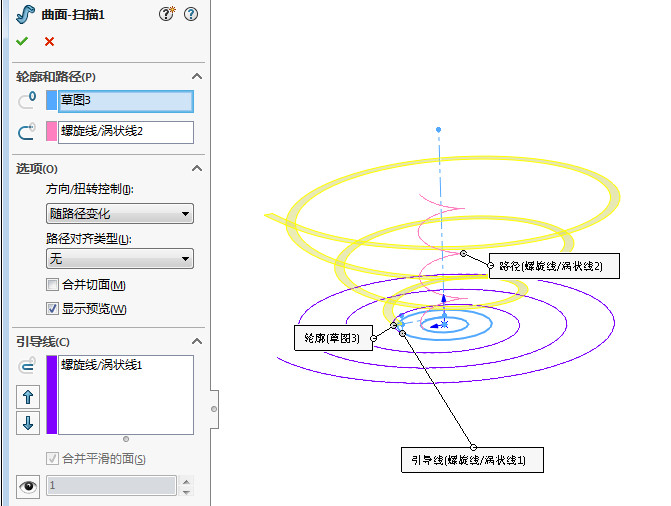

1 s$ `  @) O  K0 ^ aaa.jpg 1 \, R  _% x8 y: x) t. ^, n% j/ ?- G

, e" i& L2 z9 V; q& @; R8 T
回复

举报

文惠
 楼主| 发表于 2017-6-19 10:40:02 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 文惠 于 2017-6-19 10:42 编辑 ; t1 v0 B  {$ S
$ V5 @. t4 q" Z/ A* o& y5 ?
我用扫描做不出，但放样可以的。. H  X! m. Q) s" Z& r6 G

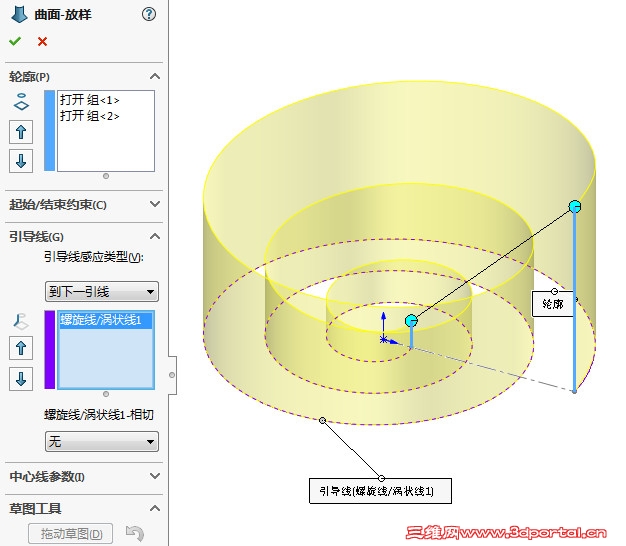

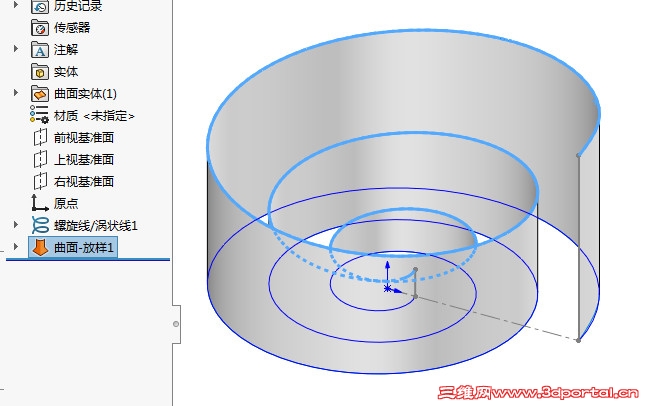

c.jpg   |7 s, M3 C# ]7 r+ |+ a' L: r0 G
, A2 S8 {$ W, N0 G4 I9 L* j
d.jpg + A" X3 l5 C2 H
回复 支持 反对

举报

文惠
 楼主| 发表于 2017-6-19 11:16:00 | 显示全部楼层 来自： 中国广东肇庆
如图，构造线是可以随着涡状线外延而不断增长的，但把构造线和竖直的直线添加等长关系，竖直的直线并没有跟着涡状线变化。

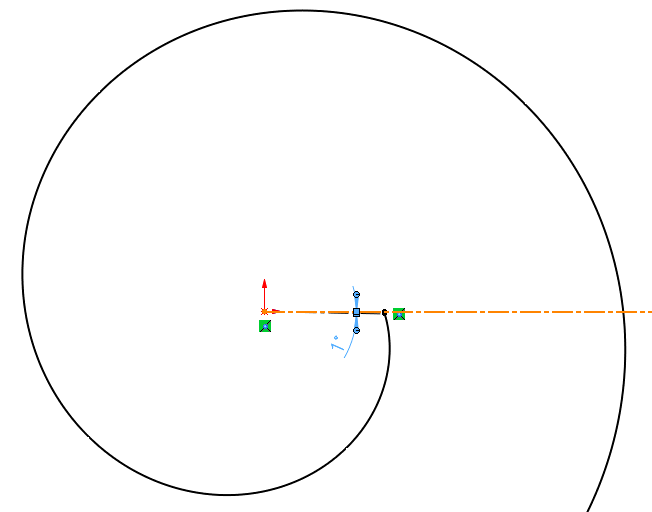

8 t3 x2 s, R. [' s  c+ z 360.gif
回复 支持 反对

举报

ryouss
发表于 2017-6-19 13:58:17 | 显示全部楼层 来自： 中国浙江嘉兴
這意思嗎. t% R3 w/ W' ]/ H, r
3 i) d. i: M9 \0 K

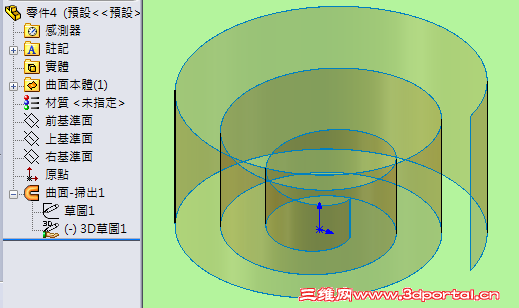

. e2 @; e" g" {/ f: V; l( t4 l; C 1.png
回复 支持 反对

举报

zaimingsun
发表于 2017-6-19 14:14:17 | 显示全部楼层 来自： 中国广东广州
楼主，我就想问下动画是怎么做的？
回复 支持 反对

举报

文惠
 楼主| 发表于 2017-6-19 14:59:56 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 文惠 于 2017-6-19 15:05 编辑 4 w" @; Z6 m" ~+ U- ]
ryouss 发表于 2017-6-19 13:58* h/ W; D7 @  @; S& m& o
這意思嗎

4 r" x& H+ r; y7 ?- X0 B3 }是的，就是这样子，用涡状线做路径或引导线。0 E" u# }# M2 @
用来扫描的竖直轮廓线和那个构造线等长，也就是越往外，轮廓线会越来越高。3 j8 y3 e9 }$ k3 G6 |
请大师指点关键之处。
回复 支持 反对

举报

ryouss
发表于 2017-6-19 15:10:28 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2017-6-19 15:21 编辑
& H' r. X; t, H- q* |* D8 k3 b
文惠 发表于 2017-6-19 14:59# p$ ?* C; _) n. B: g( b- \- w
是的，就是这样子，用涡状线做路径或引导线。
1 c( o+ L7 x9 X2 U: o. ^( L用来扫描的竖直轮廓线和那个构造线等长，也就是越往外，轮 ...

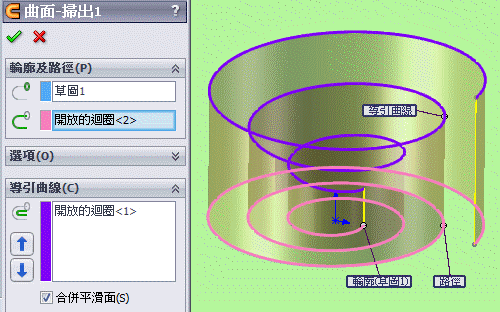

0 O, \( f7 _2 c參考 平面的渦線用彈簧特徵作,
" ~3 l( Y- |) a9 s) M8 `

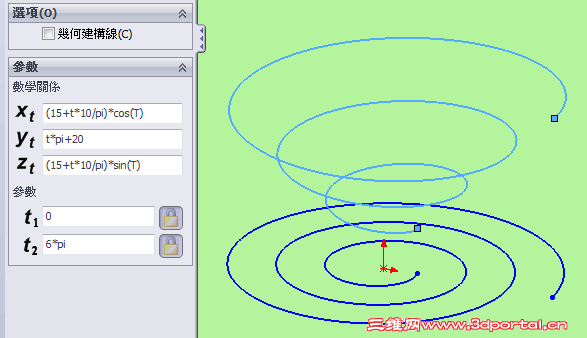

4 X, m* o8 S. w( o若是用方程式,如附圖方程式把 y 設為 0 就是.+ w: @9 I! K, R5 _5 ^
/ b( i, {" z+ W! M
3.png 6 ^& I3 G' p; K2 K

  w# K( [1 U- i% x5 J& b5 v a2.gif ( U5 m, n! R! L+ i6 ]# q) |
回复 支持 1 反对 0

举报

文惠
 楼主| 发表于 2017-6-19 15:23:13 | 显示全部楼层 来自： 中国广东肇庆
ryouss 发表于 2017-6-19 15:10; n: p' Q1 Y0 I. w$ R9 l6 o
參考 平面的渦線用彈簧特徵作,& d; G1 i$ O; p4 E$ a0 d5 S% @' P
% W5 T+ A. w1 w
若是用方程式,如附圖方程式把 y 設為 0 就是.
$ o6 T4 P2 e' |$ N% a" M
谢大师指点，我不理解用方程式生成的螺旋线和软件生成的螺旋线有什么不同，请大师继续指点。

点评

ryouss
一樣的.但圓錐螺線SW沒有提供就要用"方程式",或是在3D草圖取兩個曲面的"正交曲線"了!  发表于 2017-6-19 15:30
回复 支持 反对

举报

文惠
 楼主| 发表于 2017-6-19 15:34:12 | 显示全部楼层 来自： 中国广东肇庆
ryouss 发表于 2017-6-19 15:10
2 w, I! y$ U: n' }. l參考 平面的渦線用彈簧特徵作,
' j( X% T0 h! o6 q( `0 ?; x4 [* P2 Z/ v; i8 k
若是用方程式,如附圖方程式把 y 設為 0 就是.
3 l' U, A& {4 A! s+ Q  b) @
多谢大师的方程式，我再研究一下。
回复 支持 反对

举报

ryouss
发表于 2017-6-19 15:36:00 | 显示全部楼层 来自： 中国浙江嘉兴
附檔參考(2012)5 Y" W8 M$ s7 k3 z- y

; P- y$ v. {  W7 X+ r1 L" s
8 U* k6 ]& X8 P$ `! d 等高變化渦旋.rar (162.57 KB, 下载次数: 24)
回复 支持 反对

举报

文惠
 楼主| 发表于 2017-6-19 15:55:36 | 显示全部楼层 来自： 中国广东肇庆
ryouss 发表于 2017-6-19 15:368 U6 m' p8 W( [( [1 x& j
附檔參考(2012)

5 z* |0 Q6 M0 q$ R% G7 N5 Z* p多谢大师，下载参考。
回复 支持 反对

举报

gt.adan
发表于 2017-6-19 16:23:30 | 显示全部楼层 来自： 中国台湾
似乎是我理解的不對？
$ `1 O4 P* O3 {$ G& o樓主要用"一路徑"&"一輪廓"就要做出如此效果？0 n: P, a  i; S2 I
我自己能力不足，做不到。
5 r. f3 ?, c* F1 h* W但如果像梁老師所回答的，那麼一路徑+一導引，就顯得簡單多了，甚至用放樣即可完成。
2 y) D- K$ O" o) R謝謝梁老師提供的例子，樓主唯要注意的是，" d5 t. v$ {# n( T: j, s
要嘛兩條曲線都用公式，要嘛都用工具生成曲線，否則會出現自相交的錯誤。

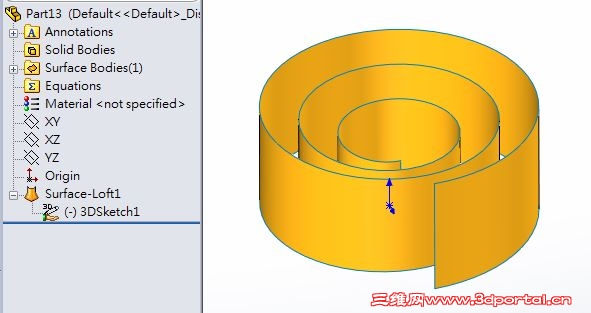

! `1 Y0 H$ `. k4 x1 p5 s" _' d 2017061901.JPG ) I4 H) j9 c* ~/ R* I2 b- g
回复 支持 反对

举报

文惠
 楼主| 发表于 2017-6-19 16:44:47 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 文惠 于 2017-6-19 16:50 编辑 , Q; ~# _* Y0 N8 L) A
gt.adan 发表于 2017-6-19 16:23
) d7 T& c9 @3 z6 F8 _8 j% k似乎是我理解的不對？
. e1 w/ Y9 l$ ~2 T7 g樓主要用"一路徑"&"一輪廓"就要做出如此效果？
6 A' Q' K' N; {/ x5 T我自己能力不足，做不到。
2 r2 O  ]: e, k' T+ D: f- S$ V" T
多谢丹大师关注。
0 z- z+ ?- {% E! p我知道可以用放样，2楼有图。

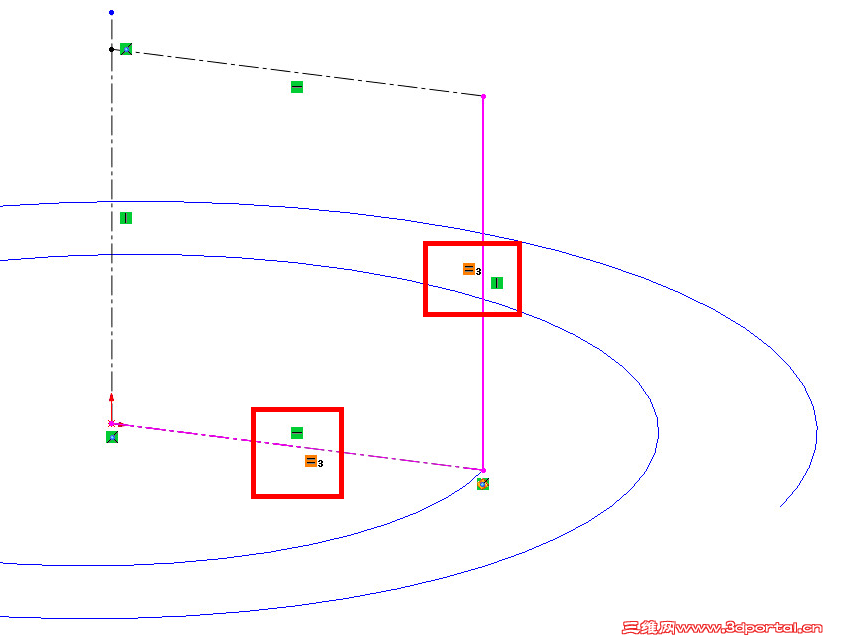

2 D! U% X2 J9 N, n0 @我真正迷惑的是用一个平面涡状线，把水平构造线和竖直的轮廓线等长约束，为什么轮廓线不随涡状线变化。8 \3 M( M& d" w
（如3楼的图，我想轮廓线的长度跟着构造线变化）
) ~9 W# f1 _. Z, M6 A% Q" h aa.png
回复 支持 反对

举报

gt.adan
发表于 2017-6-19 17:04:00 | 显示全部楼层 来自： 中国台湾
看來我並沒有誤解LZ的意思。8 K( I8 J% H+ ~) c9 R9 K5 d! w. v$ Q
這樣的做法是不合理的，因為輪廓在掃出過程中並不會隨之變化。; |' M4 a) U, R! D
具體說明，還有勞LZ找一下不老叔的「掃描心法」，仔細閱讀吸收後，您將對掃出有不一樣的認識
回复 支持 反对

举报

ryouss
发表于 2017-6-19 17:17:18 | 显示全部楼层 来自： 中国浙江嘉兴
gt.adan 发表于 2017-6-19 16:236 ^# o  v! }! V! e2 a
似乎是我理解的不對？
  |$ t" K! ~) y( b# Q1 Z( K樓主要用"一路徑"&"一輪廓"就要做出如此效果？' v8 H5 G" R6 j/ B' U
我自己能力不足，做不到。
, F4 x& }! J" u* t
有幸丹大出面指導,本主題若是一個是方程式(3D草圖1),另個是彈簧曲線特徵還是可行的.
6 o. c, U# a3 t- X( x, s1 {2 w" V6 {
9 d5 {6 L& b+ l7 G/ C+ i1 w/ U9 U% ~ 4.png 3 n$ t4 x# s$ ^

点评

gt.adan
梁叔，抱歉我前述不是很完整。 請試試放樣曲面的做法~ 若一為公式曲線，一為軟件生成的螺旋線，直接放樣，能否成功？  详情 回复 发表于 2017-6-19 22:46
回复 支持 反对

举报

文惠
 楼主| 发表于 2017-6-19 17:19:50 | 显示全部楼层 来自： 中国广东肇庆
gt.adan 发表于 2017-6-19 17:045 i& N4 ]& `2 G- O: m4 c
看來我並沒有誤解LZ的意思。, p% t; e: G4 O/ P0 w7 Z
這樣的做法是不合理的，因為輪廓在掃出過程中並不會隨之變化。
; O, `% I( N0 L8 a% w7 ~3 H具體說明，還 ...

4 [) s: k  y. _: E, q+ I; I7 y多谢丹大师指导。
, y1 y1 {& Q/ a$ j5 A我的理解：丹大师的意思是只有路径的前提下，扫描轮廓不会发生变化，要想轮廓变化，必须添加引导线。
/ Q# r# V# N2 Z' I/ ^9 {! c不知我的理解是否正确？

点评

gt.adan
基本上正確，但還是希望樓主可以好好拜讀不老叔的掃描心法(開思論壇)，您將有更深的體悟  发表于 2017-6-19 22:48
回复 支持 反对

举报

zaimingsun
发表于 2017-6-19 18:32:37 | 显示全部楼层 来自： 中国广东广州

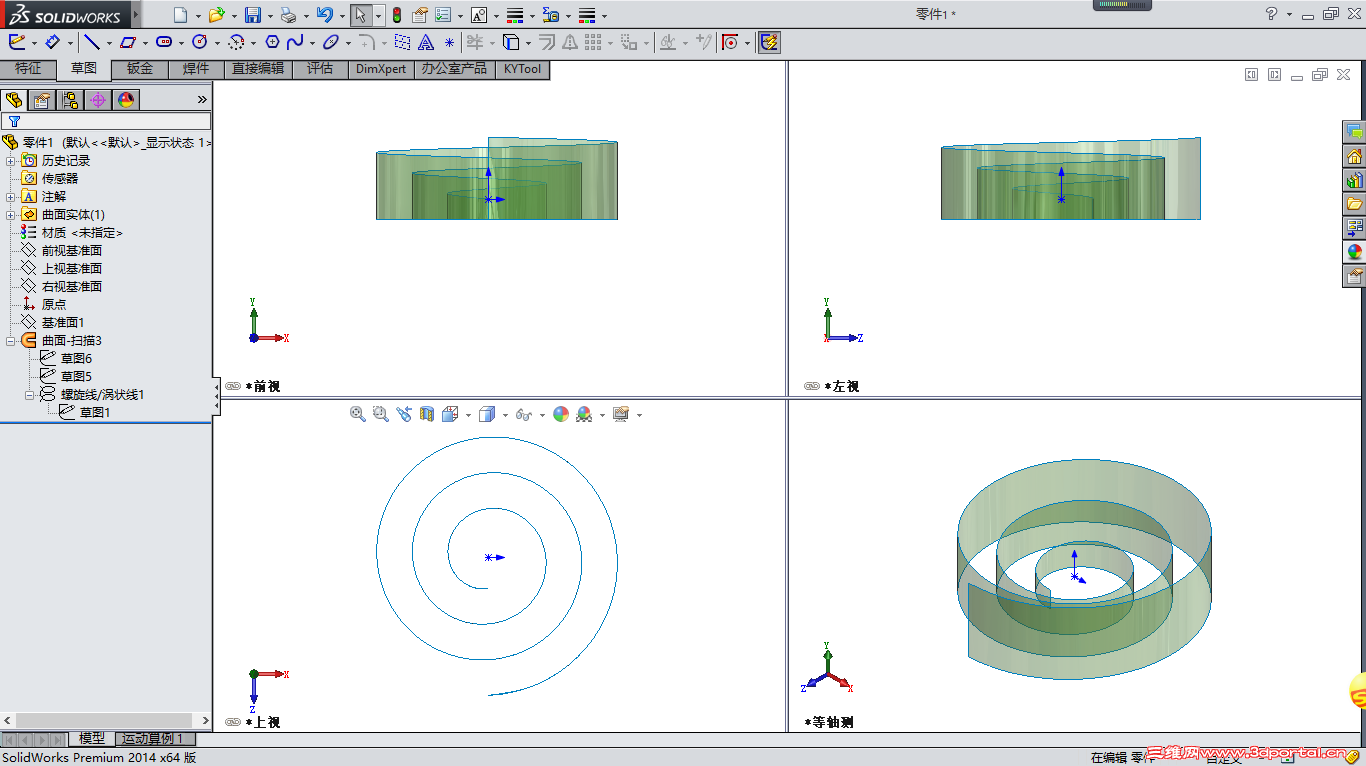

不用方程式，用螺旋线特征做了个，不知对不对。
. g* a4 p, j! K4 r! n" ?' X! M 等高螺旋曲线1.png 5 q" J, F( ~0 h* p. P$ P# I

# ?2 J% \' {3 X) W4 P; W
$ P/ X1 T; x5 p
回复 支持 反对

举报

gt.adan
发表于 2017-6-19 22:46:32 | 显示全部楼层 来自： 中国台湾
ryouss 发表于 2017-6-19 17:174 ^# Z  D' P! B2 \- w1 L1 |5 W
有幸丹大出面指導,本主題若是一個是方程式(3D草圖1),另個是彈簧曲線特徵還是可行的.
- ?* I9 m" n. v2 g
梁叔，抱歉我前述不是很完整。
6 e- w4 G7 y, }$ Q請試試放樣曲面的做法~& ?1 r  z. R# t6 y- [9 X( z9 Z
若一為公式曲線，一為軟件生成的螺旋線，直接放樣，能否成功？
回复 支持 反对

举报

ryouss
发表于 2017-6-20 09:33:05 | 显示全部楼层 来自： 中国浙江嘉兴
gt.adan 发表于 2017-6-19 22:46! J; p7 {$ ^: V/ ^: B
梁叔，抱歉我前述不是很完整。
; P1 i) G2 k/ G2 Q. z. o8 ~7 Q請試試放樣曲面的做法~( H1 z7 Y- c. ^: {
若一為公式曲線，一為軟件生成的螺旋線，直接放 ...
6 K# ^1 S; R- H& s

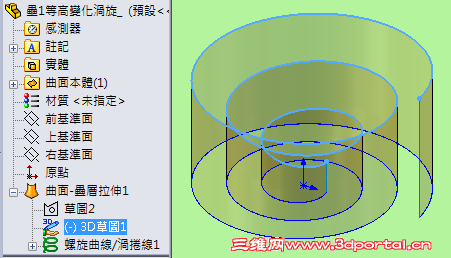

試了可以!% o0 e1 m  [; Q" A; I' j1 p! T9 f
/ _" g* u/ x) Y6 t3 ]1 Q! J$ q* V: h
壘1等高變化渦旋_.rar (102.67 KB, 下载次数: 10)

点评

gt.adan
如圖~ [attachimg]2315184[/attachimg]  详情 回复 发表于 2017-6-20 10:23
gt.adan
請問梁叔，那個草圖2是什麼呢？不應該有的呀！  发表于 2017-6-20 10:20
回复 支持 反对

举报

gt.adan
发表于 2017-6-20 10:23:40 | 显示全部楼层 来自： 中国台湾
ryouss 发表于 2017-6-20 09:33
0 Z/ z9 q/ _  S0 z" g* ~試了可以!

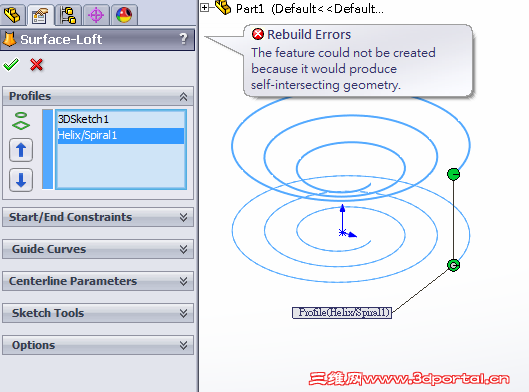

# t" H7 T# N  o: I! P) A如圖~
0 n2 h6 P/ `" I+ a* `6 Y, Y 2017062001.png
& ]) B% Z9 P  t: ?! d/ ~
回复 支持 反对

举报

ryouss
发表于 2017-6-20 10:51:12 | 显示全部楼层 来自： 中国浙江嘉兴
gt.adan 发表于 2017-6-20 10:23
+ @  S$ N7 r6 [6 Z如圖~
, R5 A/ X" b0 C: }( ^  z

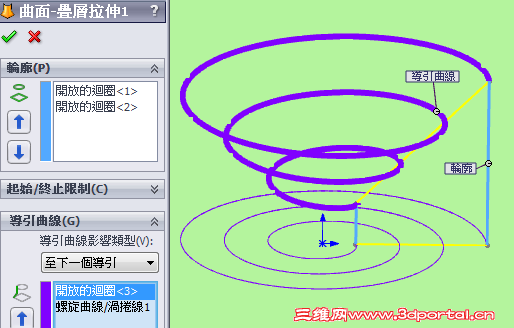

是用兩條線段壘層的5 @, Z& `: S, z7 W8 \3 o

( i" b8 v. C! Z/ h2 [4 J, {0 J+ w' V 7.png
0 x; m* m3 `4 n  v9 R4 W

点评

gt.adan
原來如此，謝謝回覆。 梁叔有空可以試試我12樓說的方式~  详情 回复 发表于 2017-6-20 11:03
回复 支持 反对

举报

gt.adan
发表于 2017-6-20 11:03:59 | 显示全部楼层 来自： 中国台湾
ryouss 发表于 2017-6-20 10:51
2 |6 P# Q: ~% H8 g" O' m9 ^是用兩條線段壘層的

# j8 O5 Q5 Z7 L  W1 u原來如此，謝謝回覆。# z( M' S: |( \6 }* t$ E9 I
梁叔有空可以試試我12樓說的方式~
回复 支持 反对

举报

ryouss
发表于 2017-6-20 11:13:27 | 显示全部楼层 来自： 中国浙江嘉兴
gt.adan 发表于 2017-6-20 11:036 R- @5 Y8 @1 M/ P+ r7 G& e
原來如此，謝謝回覆。
/ T* O3 X$ P/ c梁叔有空可以試試我12樓說的方式~
$ G" h3 F1 x4 h+ [9 h& ^
再試了20#的方式,也是可行.1 i/ S: ^, |: w: ]
5 y4 S- E6 f' K+ o9 b; n/ m

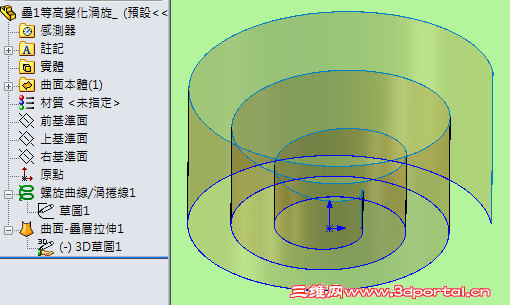

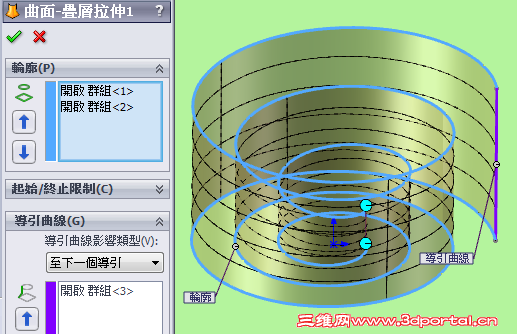

8.png ' n" |  l, B3 T$ w: g

4 g6 O6 x: C  u" |: O 9.png + h( M2 ~4 g& O- @; k! p

点评

gt.adan
可能是我一直沒說清楚，我的放樣不用導引曲線的~  发表于 2017-6-20 13:04
回复 支持 反对

举报

ryouss
发表于 2017-6-20 14:13:45 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2017-6-20 14:15 编辑
% r. z( _2 O) ^7 U2 O
gt.adan 发表于 2017-6-20 11:03, |5 e: h# @( h- `2 K
原來如此，謝謝回覆。
* O4 P# a0 f: w$ I梁叔有空可以試試我12樓說的方式~
, c5 |$ e( }3 w" z; x) ?6 Y

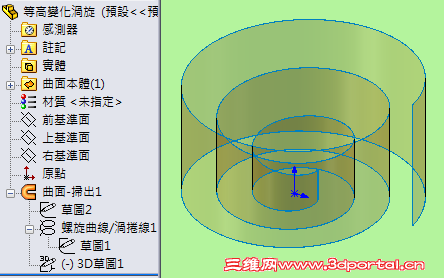

sw2012-sp4 沒導引線也可以!1 ?# c& @6 i- a, {& \0 P

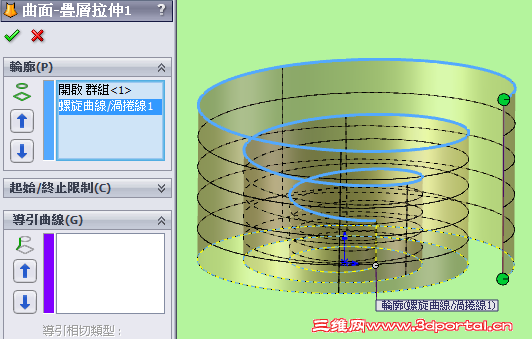

, T9 r6 L& o; K! t5 C0 ]# W* x 2.png 0 Y1 k9 T# V/ L; n/ y

点评

gt.adan
呵呵呵，估計梁叔上下兩個螺旋線的步長是不相等的吧？ 如是，那麼成型就沒有問題了~ 我原意是要提醒樓主注意這個小細節，目的並不在DEBUG~ 謝謝您一再的耐心回帖~  详情 回复 发表于 2017-6-20 17:45
回复 支持 反对

举报

抒怀新
发表于 2017-6-20 14:27:43 | 显示全部楼层 来自： 中国江苏镇江
ryouss 发表于 2017-6-20 11:13
; Y7 K9 ?2 p% {再試了20#的方式,也是可行.

; y7 ~- g! N# K5 u( H& i请教梁老师  和楼主一样的疑问   若是引导线和路径都是涡状线   可以扫描吗
