[讨论] 【老题新做】相同的三视图→不同的模型

[复制链接]
keilei001
发表于 2018-4-21 20:10:35 | 显示全部楼层 |阅读模式 来自： 中国广东肇庆
特征建模
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 keilei001 于 2018-4-22 00:26 编辑
! u9 l4 n$ o4 J4 |  x7 A9 F7 W
, H0 P) y, P* }之前阿木发表过类似的帖子，本帖稍作变化。简单的练习，都是些简单的操作，不用方程式也不用宏。感兴趣者不妨练练，特征数不限，但期待各位能做出最少的特征。

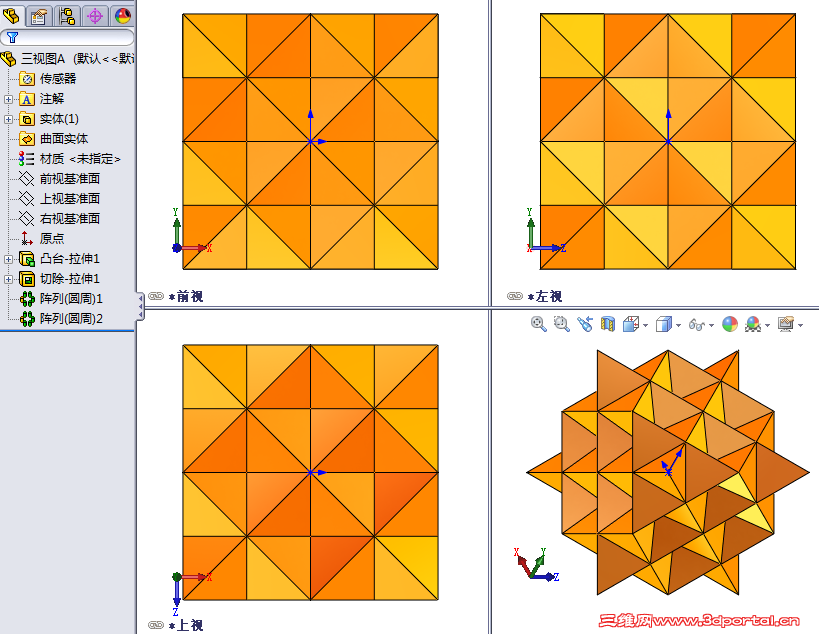

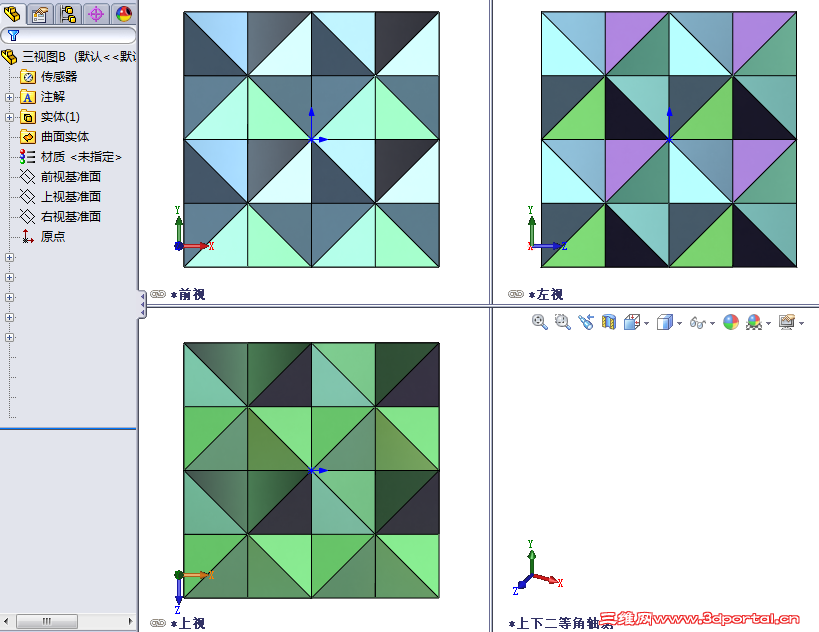

) H0 ^/ q/ F) D7 ^- h4 f9 C下面两图的模型完全不同，要求为一个实体。; n* ^/ |$ A& u0 r3 ^9 f( h" t

# }9 z4 {# f5 L3 l8 v. t! ^+ y, g6 A* t- [7 H& t+ i
A1.PNG " c% F( O0 `+ }: v0 g
5 t' ~( j" Z8 [8 f- s" N4 V2 u
7 N9 j' r* y7 K

  x# J- k' x( |1 s B.png
! L! D( I7 _4 o/ ?0 S$ w

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

回复

举报

keilei001
 楼主| 发表于 2018-4-21 20:11:21 | 显示全部楼层 来自： 中国广东肇庆

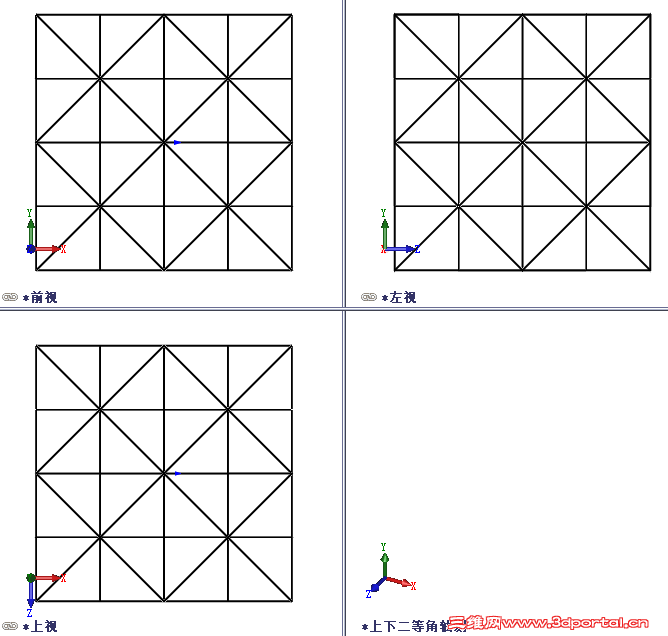

三视图，尺寸不限。5 G5 D, V4 O6 g

! k  O' y& J* ?& U' `3 h C.PNG
回复 支持 反对

举报

WHY007
发表于 2018-4-21 22:18:23 | 显示全部楼层 来自： 中国河南洛阳
keilei001 发表于 2018-4-21 20:11- ~2 k& M- S9 J# j0 p
三视图，尺寸不限。

' }1 J" `, f" |# n+ M实体，分割线算吗？

点评

keilei001
也是一种方法，当然可以啊。  详情 回复 发表于 2018-4-22 00:27
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-4-22 00:27:14 | 显示全部楼层 来自： 中国广东肇庆
WHY007 发表于 2018-4-21 22:18
; @& N. f* \! y: |4 ~5 g# n$ X$ k实体，分割线算吗？
7 K4 w. w% _3 `) T. O! T
也是一种方法，当然可以啊。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-4-23 11:46:31 | 显示全部楼层 来自： 中国广东肇庆

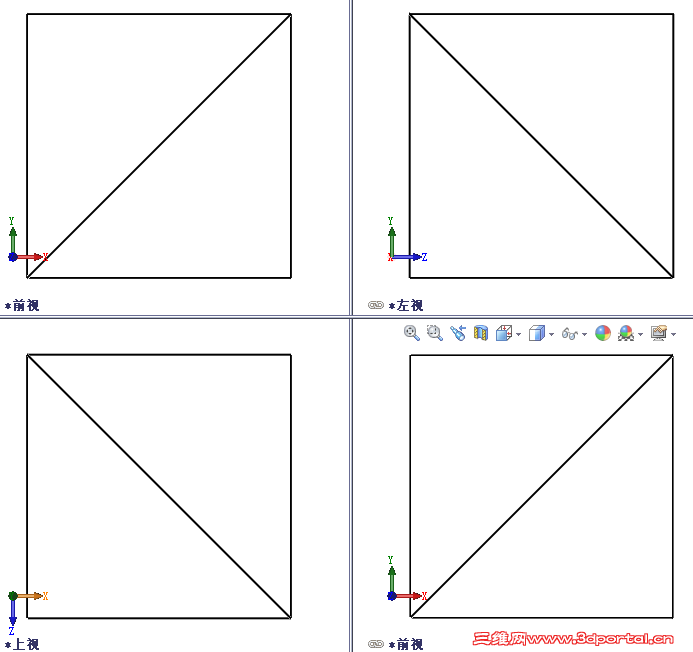

如果觉得上面的有些复杂，那就看看这个简单的。
% u+ C1 R0 w% J3 q) y
" t$ B8 ]. ^5 S  Q2 Q 2018-04-23_114401.png
回复 支持 反对

举报

抒怀新
发表于 2018-4-24 12:23:56 | 显示全部楼层 来自： 中国江苏镇江
只会简单的

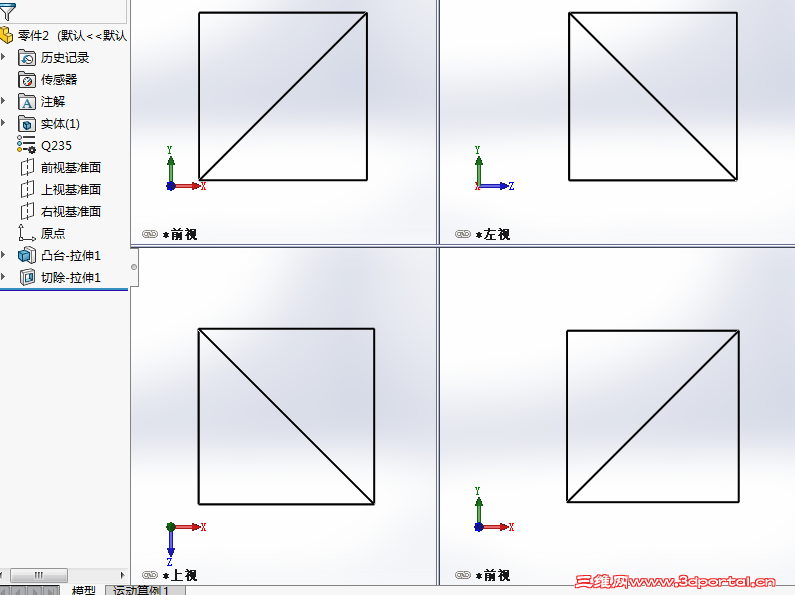

* q, t. P  A, d 001.png
$ c5 \) x, c. `9 r/ L

点评

keilei001
多谢抒大参与。看来这样的题目太简单了，大家都没兴趣，我以后不会再发类似的帖子。 [attachimg]2329604[/attachimg]  详情 回复 发表于 2018-4-24 13:09
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-4-24 13:09:01 | 显示全部楼层 来自： 中国广东肇庆
抒怀新 发表于 2018-4-24 12:23
1 t, V" }9 {" D4 S只会简单的

7 k9 @* v$ i, _) `1 b多谢抒大参与。看来这样的题目太简单了，大家都没兴趣，我以后不会再发类似的帖子。
& n8 V9 x( b8 O, P% d6 M) f, F1 u% }( Z1 D' J4 G

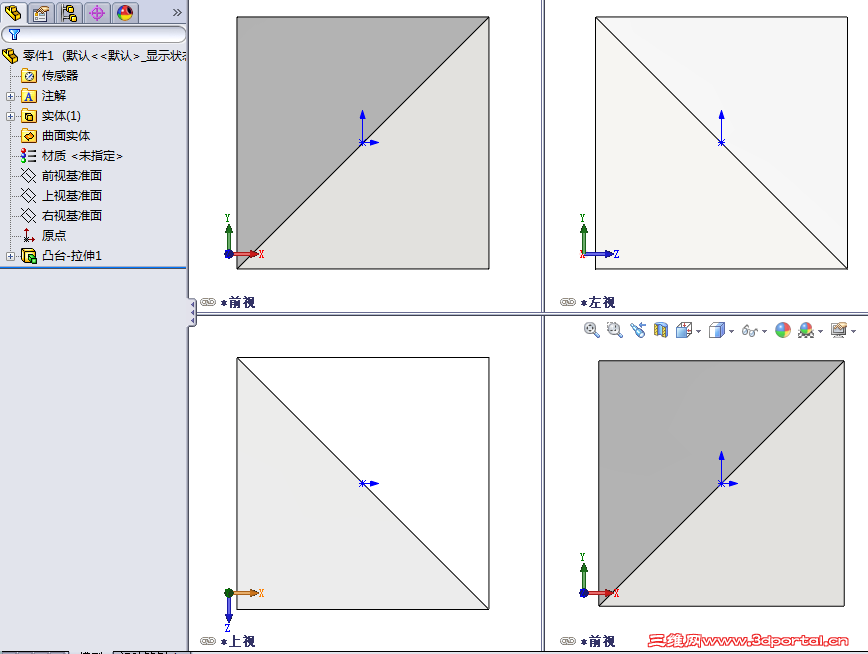

2018-04-24_130026.png - o! M9 w& X5 o+ s' s8 B( B, P0 Q# y
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-4-24 13:16:00 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2018-4-24 13:17 编辑 ' f: \# ]. F2 n

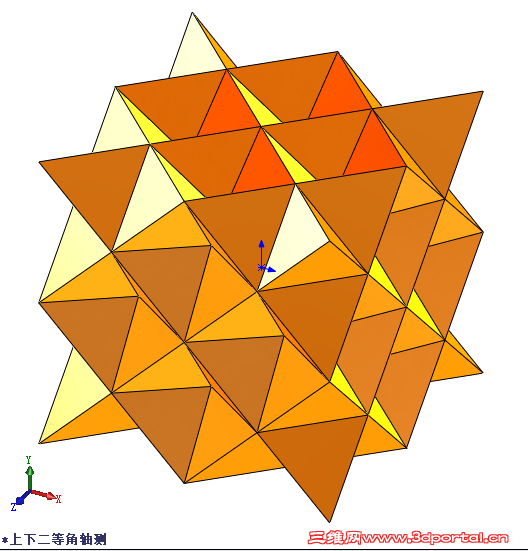

; \% R4 |0 n: a2 T% x) d一楼的第一图
8 u- O; u) R2 x2 O: R
+ |3 v7 T5 l' l 2018-04-24_131641.png
回复 支持 反对

举报

抒怀新
发表于 2018-4-25 13:18:50 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2018-4-24 13:09
' t$ o  h  Q/ k+ _多谢抒大参与。看来这样的题目太简单了，大家都没兴趣，我以后不会再发类似的帖子。

) G7 F$ o; d3 c/ H5 C: HK大这个一步拉伸可以上传个档案我看看吗9 V8 N1 P% j4 y) y" T, V$ `( S

点评

keilei001
满足5楼三视图的模型形状有好几个。其中第三个和第四个都可以用一步拉伸得到。 [attachimg]2329722[/attachimg]  详情 回复 发表于 2018-4-26 11:25
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-4-26 11:25:04 | 显示全部楼层 来自： 中国广东肇庆
抒怀新 发表于 2018-4-25 13:18
( b: |9 F; C% z  s6 m8 J  Q8 a  wK大这个一步拉伸可以上传个档案我看看吗
! m5 k7 r  @) {/ Q2 g

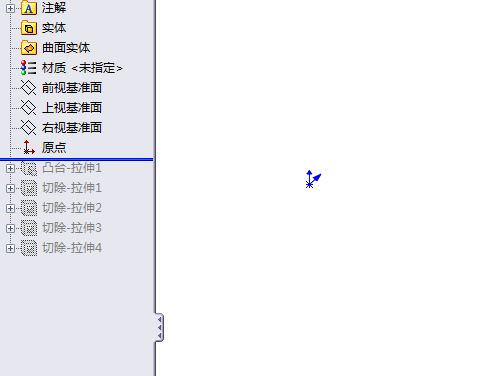

满足5楼三视图的模型形状有好几个。
其中第三个和第四个都可以用一步拉伸得到。
, C2 ~* C2 z# @. w9 B; }7 H7 P/ H
回复 支持 反对

举报

抒怀新
发表于 2018-4-26 12:29:37 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2018-4-26 11:25
2 n; N8 g3 v5 q* q. ]' J7 ^满足5楼三视图的模型形状有好几个。其中第三个和第四个都可以用一步拉伸得到。

* e/ A4 G3 u8 J4 p/ m. \我的模型就是K大的前2个特征，不知道K大的一个拉伸是不是就是和我的一样？% |5 ~# L* [& A8 J! k& E2 `6 `3 k

点评

keilei001
一步的做法，除了拉伸，还可以用放样，一步放样也有几个。 其中的一个  详情 回复 发表于 2018-4-26 13:53
keilei001
一步拉伸有两个，分别就是第三和第四个拉伸切除得到的形状。 2012的文件  详情 回复 发表于 2018-4-26 13:32
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-4-26 13:32:05 | 显示全部楼层 来自： 中国广东肇庆
抒怀新 发表于 2018-4-26 12:29
% d% [1 L/ h! S8 R& o* \# j6 t; W1 N我的模型就是K大的前2个特征，不知道K大的一个拉伸是不是就是和我的一样？

/ ^/ m/ O7 ~, N# d一步拉伸有两个，分别就是第三和第四个拉伸切除得到的形状。+ L" N9 y4 A) @! [8 \
2012的文件3 O' b7 p. U+ ?- ?; g! w# r4 ]
两个一步拉伸.rar (78.62 KB, 下载次数: 14)
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-4-26 13:53:20 | 显示全部楼层 来自： 中国广东肇庆
抒怀新 发表于 2018-4-26 12:29
! [4 m  l( J$ |* Q; K, ]/ w1 L4 E/ e我的模型就是K大的前2个特征，不知道K大的一个拉伸是不是就是和我的一样？
% W# h. x, F- o. `# d% o  }; p+ {
一步的做法，除了拉伸，还可以用放样，一步放样也有几个。
1 v3 H+ F9 Q9 \; x* W其中的一个" j. y- m  y# S5 N9 [
一步放样.rar (47.81 KB, 下载次数: 10)
回复 支持 反对

举报

抒怀新
发表于 2018-4-26 14:10:02 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2018-4-26 13:32
: p, C; Q( ]$ R& R+ c一步拉伸有两个，分别就是第三和第四个拉伸切除得到的形状。
: U. D( @: u/ V: k! Z  L2012的文件
  O! n' U) e1 l5 ~! W, I( t: G

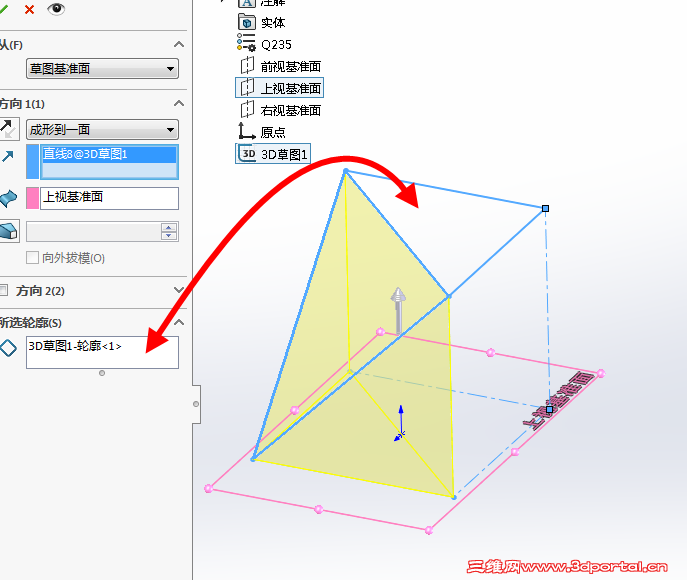

请教K大，本来我是想一个3D草图拉伸成这样：2 k3 a& K# Y0 ^7 s* U
9 T7 y* ]8 {* z" K0 \' R但是选择斜面的三角形就不能选择顶面的三角形，2者只能选一个，% ?7 w' v; J9 W  U
不知道是不是我操作有误，
9 X9 G6 w8 `! V0 q# {; c- b' j前几天梁大同样有个类似的共线可以选2个（13楼）：9 T1 v- z' H: W6 ?
http://www.3dportal.cn/discuz/fo ... wthread&tid=1504728
; a" S6 w7 U$ J" q5 i

点评

keilei001
要把这两个轮廓分开来画才行，拉伸后再编辑草图把顶点合并。  详情 回复 发表于 2018-4-26 15:12
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-4-26 15:12:05 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2018-4-26 15:22 编辑 7 Q$ E3 {7 B/ g, @& ?9 {+ o
抒怀新 发表于 2018-4-26 14:10. {& h$ p2 J3 l( x
请教K大，本来我是想一个3D草图拉伸成这样：9 \( z: C( a" V$ r  ?" L
1 V0 m! I% t+ p4 `  n* a
但是选择斜面的三角形就不能选择顶面的三角形，2者只能选 ...
9 E, e8 k* W0 d% k
要把这两个轮廓分开来画才行，拉伸时要选择轮廓，拉伸后再编辑草图把顶点合并。
1 \2 Z: S& v( P1 F% T( C+ O& {8 ? 拉伸到一面.rar (45.03 KB, 下载次数: 11)
回复 支持 反对

举报

抒怀新
发表于 2018-4-26 15:29:20 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2018-4-26 15:12
% l+ B' A. [/ T8 x要把这两个轮廓分开来画才行，拉伸时要选择轮廓，拉伸后再编辑草图把顶点合并。
. e6 b; |9 ~7 }# V& b% e( w9 M$ @0 ]
这个方法我也想过，但是不行，以下是我的步骤：版本：2017: S8 Q$ D/ k( J% c6 a; [- H8 @
$ V9 l* o9 v% I3 w; y. J9 N$ t

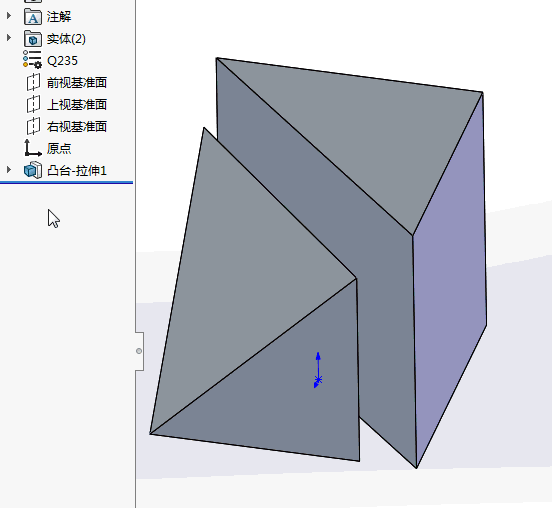

capture-1.gif 9 B8 l1 C1 j  O3 Y2 p( y' o& B/ f
6 j; i& }6 i2 H

点评

keilei001
和版本没多大关系的，你所说的不行，只是几何约束的问题。 你下载我的文件试试，不要点合并，直接拖动点到另一点，应该可行。  详情 回复 发表于 2018-4-26 16:10
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-4-26 16:10:58 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2018-4-26 16:20 编辑 5 M; u( K% t7 m! S- Q1 j
抒怀新 发表于 2018-4-26 15:29
7 }1 |  N3 t8 J8 C0 b7 e# \% }这个方法我也想过，但是不行，以下是我的步骤：版本：2017
( k- ]8 `! @1 p
和版本没多大关系的，你所说的不行，只是几何约束的问题。; N# G% N& H; i3 O7 c* \
你下载我的文件试试，不要点合并，直接拖动点到另一点，应该可行。. c( c/ E( ~8 N) C: L& v1 p

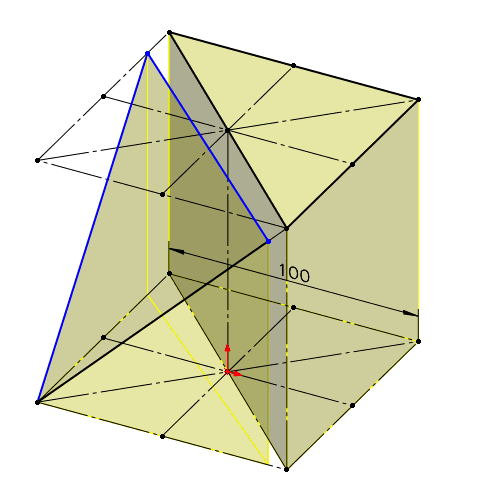

无标题.gif : b+ M* M1 I" u
回复 支持 反对

举报

抒怀新
发表于 2018-4-26 18:54:18 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2018-4-26 16:10
( S- B  y8 [# ~6 _% ?8 K和版本没多大关系的，你所说的不行，只是几何约束的问题。
4 a; y- A5 w. ^1 {& v# j' B你下载我的文件试试，不要点合并，直接拖动点 ...
; y) u' a' d- l3 ~( _1 a. ?" R0 I
谢谢K大，这让我想起前段时间K大那偏放样的帖子，
  {! S* C3 v& z  Q+ Z7 G  k- B闷大说过“現時的SW軟件，只不過是一個程式而已，' ~) a* ]3 g) ^& n% \# J
對於圖形求解，不存在直覺，只有程序，一般以疊代法（Iterative Method）來求解。
6 a, n6 U$ {6 b  ^9 e" `5 y( M+ uhttps://baike.baidu.com/item/%E8%BF%AD%E4%BB%A3%E6%B3%95倘若不湊效，就會報錯，就是這麼簡單。”, Q& X, O' V2 a0 c' R5 }
1 b5 {$ S( v8 V( T# l+ ~5 q
3 X( a! {9 o1 g; g
3D草图有时候几何关系约束确实头疼，还是不去想了，其实工作中也较少画3D! `) z/ D9 |2 j4 W% \/ K
回复 支持 反对

举报

抒怀新
发表于 2018-4-26 18:59:56 | 显示全部楼层 来自： 中国江苏镇江

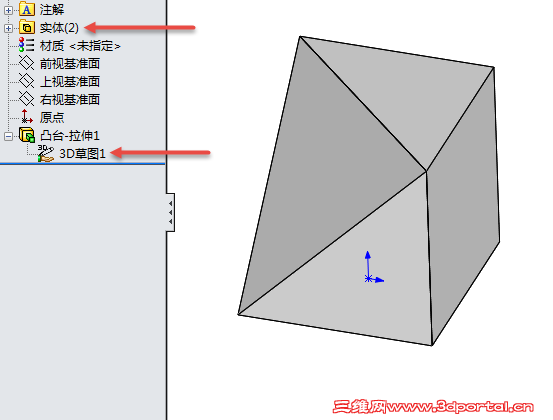

重新试了下，确实可以，但是不知道K大是否和我一样，还是2个实体. L; q+ }. I; z# d9 J
2018-04-26_18-58-35.png # a( s! e. ~7 D) e; k5 n- M
回复 支持 反对

举报

chenmik
发表于 2018-5-2 14:57:47 | 显示全部楼层 来自： 中国广西南宁
试了一下，作三维草图时约束两条重合直线共线和相等，拉伸时直接选择轮廓。
. B1 {- U- D1 K# W5 ?' ~8 Y; g! k- X$ r

- N# s) l+ M* x& m+ C, j- i8 _# A
回复 支持 反对

举报

chenmik
发表于 2018-5-2 15:00:57 | 显示全部楼层 来自： 中国广西南宁

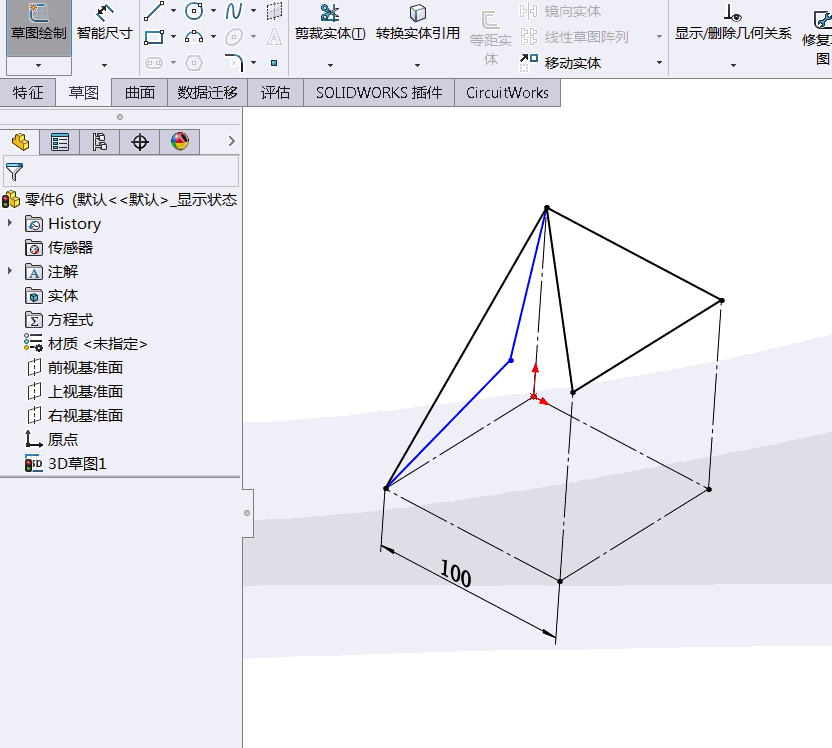

试了一下，作草图时约束重合直线共线和相等，拉伸时可直接选择轮廓; R" ~3 Z/ Q' [# H. L
* m1 [: v" t/ H9 l& j5 R$ s
789.gif ) \1 g/ K2 ~! S

点评

keilei001
多谢分享，确实可行。  详情 回复 发表于 2018-5-2 18:17
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-5-2 18:17:24 | 显示全部楼层 来自： 中国广东肇庆
chenmik 发表于 2018-5-2 15:00
* j& E; t( @8 [) s试了一下，作草图时约束重合直线共线和相等，拉伸时可直接选择轮廓
! d7 q. M) \6 Y4 C) `
多谢分享，确实可行。
回复 支持 反对

举报

抒怀新
发表于 2018-5-3 09:14:45 | 显示全部楼层 来自： 中国江苏镇江
chenmik 发表于 2018-5-2 15:004 d: \% l2 }, f* z  b+ ~
试了一下，作草图时约束重合直线共线和相等，拉伸时可直接选择轮廓
  Z; n; [! q. o: e& @* P
厉害！唯一的遗憾是形成不了一个实体
" w: N$ ~) T: v1 X% f) C. V
回复 支持 反对

举报
