2D转3D？用SOLIDWORKS这么做！

Yidasf1234

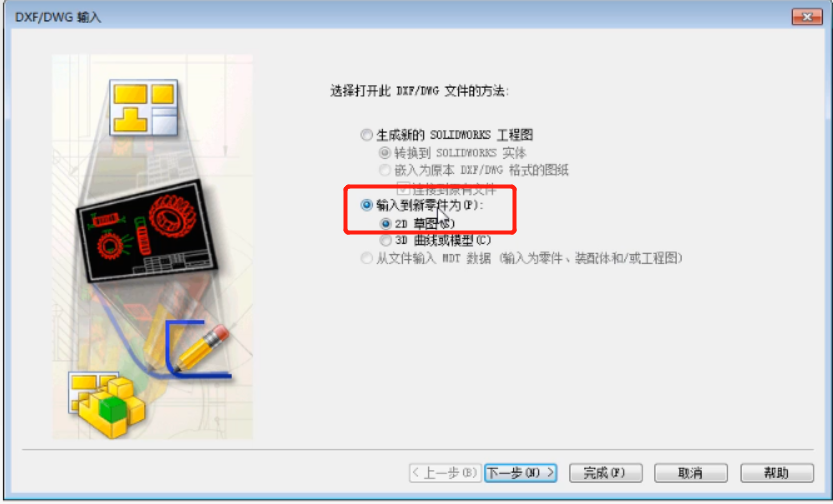

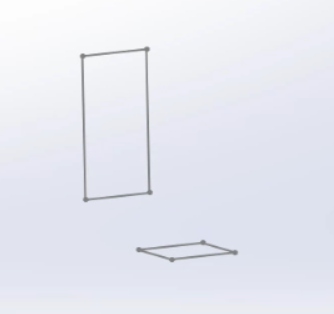

前言 ; H* Q; E6 f- Y6 G& E企业从前的二维dwg工程图数量庞大，常用于设计参考，目前市面上没有任何一款软件可以做到自动二维转三维，此时就要靠我们的SOLIDWORKS啦！ ! \6 `% V+ w3 ]& s" ]. m在SOLIDWORKS里，“玻璃盒”辅助工具能够协助用户完成数据转换，具体步骤如下： 7 A+ K$ k3 }! A' r, @& @ 1、调出命令窗口 9 ~, P  A& n) k需要先调出命令窗口，如下图所示： # p6 ]) i7 H) X/ i. K5 N / Q) ~( c2 r4 t2 ?8 Y 1 J- i) w* c3 H, s. F' d% W8 e$ A2、打开文档并保存视图 然后把DWG或DXF文档打开，注意选择输入为新零件而不是SOLIDWORKS工程图，二维图可以作为零件的参考线。 8 E4 E9 F) Y6 J( Z# \+ c根据需要，保留需要的视图。 8 D: b' g% i) v, s8 t8 G 3、尺寸标注 5 i3 x: @  m- H# d- J输入后，DWG图纸转变为普通的2D草图，可以作为建模的参考，需注意，所有尺寸都是蓝色欠定义的状态，建议用尺寸标注完全约束，便于后期参数化修改。 4 u. d% F0 Q9 M 玻璃盒工具作用介绍 * ~' Q# S- c' E& r! D/ M玻璃盒工具的作用是，把“平面”状态的三视图，转换成“立体”状态，作为拉伸、切除、打孔等操作的重要参考，虽然从操作上来说，用户还是需要手动建模，但是先前做的视图可以反复重用，一定程度上减少操作量。 3 L: b7 Z" ?( i

; Y0 Y* M& L6 r; {; s0 E/ ]9 A# n
