如何使用HyDraw快速完成液压原理图设计

李丶伟

如何使用HyDraw快速完成液压原理图设计
) {& A* I6 {4 P! k$ q+ A, n6 {0 ?( Y  m1 \摘要：本文介绍利用液压二维原理图软件HyDraw设计为企业提升的效率。在二维原理图工具HyDraw中绘制原理图并可以通过三维设计阀块模型，因此相对传统设计效率带来了极大的提升。
+ S8 H: D; k! d2 {. o+ P      今天主要介绍液压二维原理图软件HyDraw基本使用操作，MDtools三维阀块设计请查看小编的其他文章。

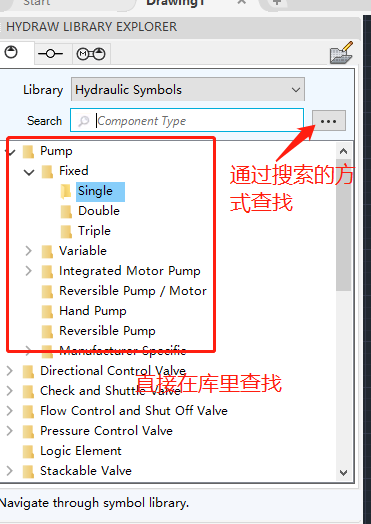

3 `; H; K$ B1 N1 h& K# G一、        打开软件之后可以看到软件有2种方式可以快速选择液压符号
; m2 A( }( |2 U$ p% E+ B

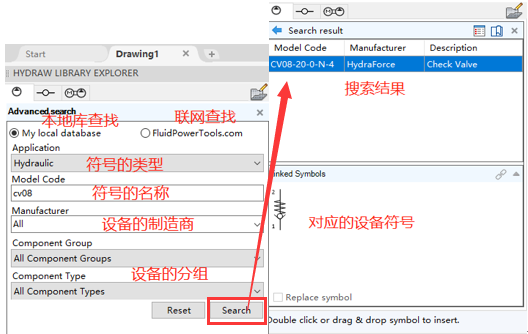

3 h3 Q) h0 g$ F4 u; }/ ]' V4 }( F二、        我们以通过搜索的方式查找为例，可以选择类型、模型名称、制造商等信息搜索所需的符号
( ?' f0 H# A0 m0 O, c) G' S+ F+ N. D
* k" i$ S9 R) h4 s三、        通过双击或拖动的方式将符号放置在绘图区域

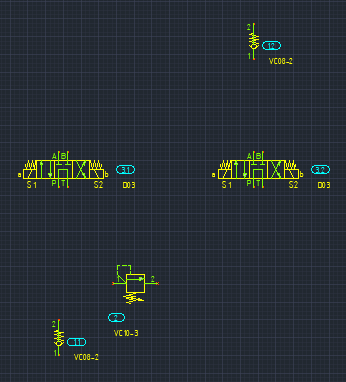

7 w% K8 j- T6 j% x& F四、        我们可以同样的方式将所需要的设备全部添加到图纸中
% I' ?0 I" W8 u# Y
) n4 r. Z2 ]9 A6 }0 e3 x+ ?7 p: A五、        连接各个设备的油路，添加阀块图框及设置各个端口的信息
/ b, N  }$ {! y& M' _3 }

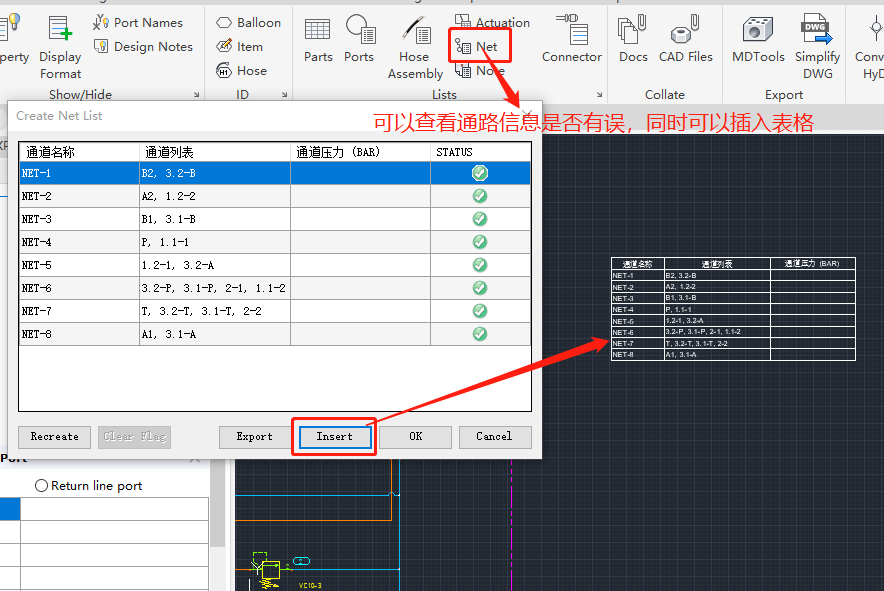

六、原理图设计完成，可以查看各个通道是否有连接错误或者有为连接的设备，并且可以插入到图纸中。

+ U  D9 F. P# {5 E- v七、检查完通道问题，再将报表插入到原理图中
5 j" v9 q' {" b3 _2 V
这样整个原理图就完成了，当然我们还可以导出到MDtools中进行阀块的设计。
; K  A1 e: h" l; K% q4 M如有问题欢迎讨论。
