SOLIDWORKS 如何使用excel表格完成模型参数化驱动& ^ s: Y$ b8 z
今天给大家介绍一下在SOLIDWORKS中如何使用excel表格完成模型参数的驱动，当然大家可能会想到是不是用SOLIDWORKS插入Excel设计表，确实用到了excel设计表的功能，但是大家有没有发现excel设计表在零件里面可以把建模的尺寸带入到表格中，而在装配体中，excel设计表是捕获不到零件的建模尺寸的。; I; p! Z/ k* \6 l- R5 N, b4 C
所以今天给大家介绍的是SOLIDWORKS方程式与excel设计表相结合使用的方法，让excel设计表读取到SOLIDWORKS方程式的全局变量，方程式驱动SOLIDWORKS模型参数。下面我们用一个简易的导轨装配体演示一下操作步骤：, O/ w# y7 M; B4 `7 O

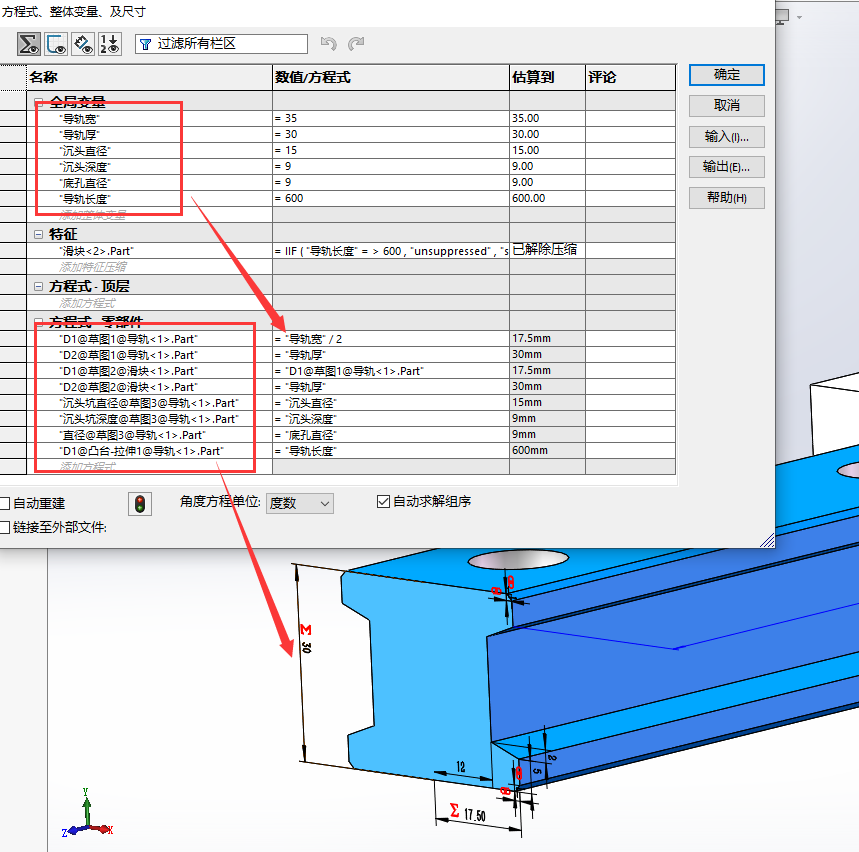

1.打开装配体，右击方程式，点击管理方程式，在方程式中输入全局变量名称并赋予数值。
0 Z$ [: G/ Q$ p: X, _
0 \! ^# z5 D& z: j) }) d- G) L
2.将全局变量的数值与SOLIDWORKS尺寸完成链接，并且在特征中，我们可以使用IF语句完成零部件的压缩和解压缩。2 n' l1 s- {; g/ j0 r0 b; p* @; l

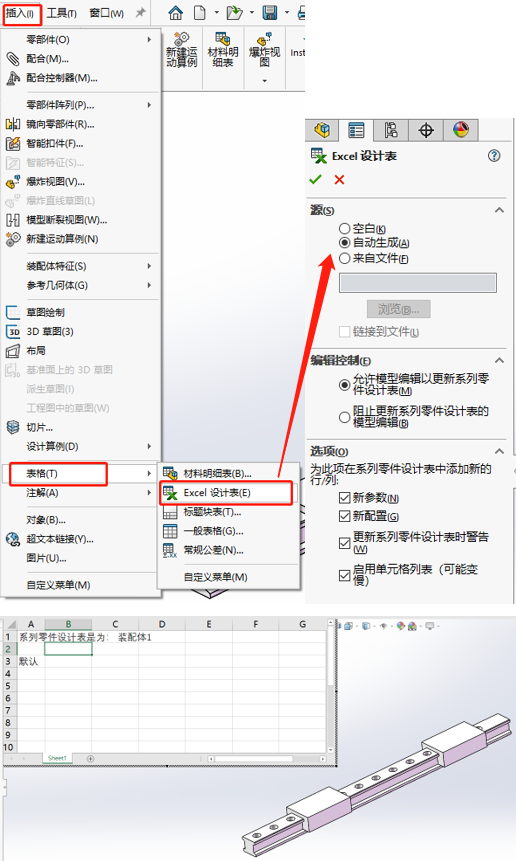

1 u9 H. I; x# W" i3.在SOLIDWORKS中选择插入——表格——excel设计表，为了保证符合SOLIDWORKS 逻辑，我们可能让软件自动生成，当表格出现之后可以看到里面有相关的信息，我们点击SOLIDWORKS 绘图空白的区域。软件会提示“无法找到系列季件设计表内有效的零件”，点击确定即可。! e6 ~7 L7 I/ l- k
: ^; ?' H A$ z6 J6 k
4、然后我们右击excel，选择保存表格，然后就可以在表格中输入方程式的全局变量了。规则是”$数值@全局变量名称@方程式“，这样才能准确链接到SOLIDWORKS方程式。6 H: b+ f/ i+ k/ c( G) z! }8 L

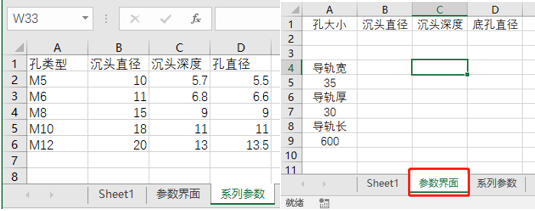

* s1 _( j0 ^8 q% l9 l5.导轨装配里面有阵列的沉头孔，我们可以把孔的大小做成系列的，通过选择系列，让其沉头的孔德数值自动变化。所以我们新建几页表格，名称参数界面和系列参数，并且把沉头孔数据输入到系列参数界面（左图），同时把在参数界面将信息填写完成（右图）。( R" |; E+ A' h+ S1 ^
7 x' w( K, D2 O$ D0 Q6.用函数关系式将数据链接起来
% g0 }; v! G0 N' s7 W使用表格数据验证功能完成下拉框选择，点击数据——数据验证，在验证条件中，选择序列，在来源中框选M5-M12，然后确定，就可以看到单元格能够选择系列型号。具体操作可以查看下面动图。& W, j1 |( t u4 V/ b
1 z1 ~7 g2 `8 _$ A2 ^
使用函数VLOOKUP让其他数据自动更新，VLOOKUP需要4个条件，规则如下VLOOKUP（要根据谁查找，要查找的范围，查找范围里的第几列，精准度）。依次完成3个值，当然要确定第三个条件选择的数值是对的。
$ w6 x4 N+ T: c' P4 b! e ?% w R! T) \

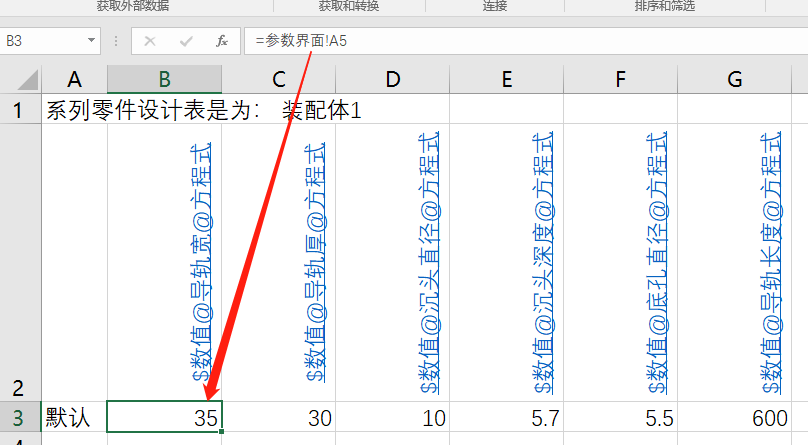

/ S7 C( L5 b# `2 f" V1 [) |7.将界面参数的数值链接到sheet1中，保存表格，注意保存的时候在sheet1页保存。" n' j6 [ X& W% n: {$ H
* p. n0 h# N' b" Q+ p% z

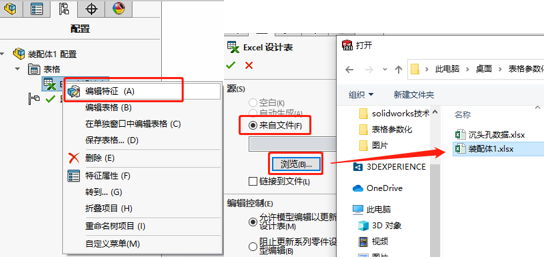

8.回到SOLIDWORKS软件中，右击excel——编辑特征，选择设置好的表格。8 |, R3 l. j, _- T5 D8 E1 V
! g Y9 |1 K9 y8 l- y: ~, V" G9.如果我们更新了表格的数据，那么模型也会相对应的更新变化。
- Z: [! z5 h+ T8 M3 }8 ^4 `) r' t( j10.最后为了让我们在表格中能够实时的看到SOLIDWORKS模型，我们还可以在通过表格的开发工具添加SOLIDWORKS 预览图。( p3 h. \& ?" N0 L: g

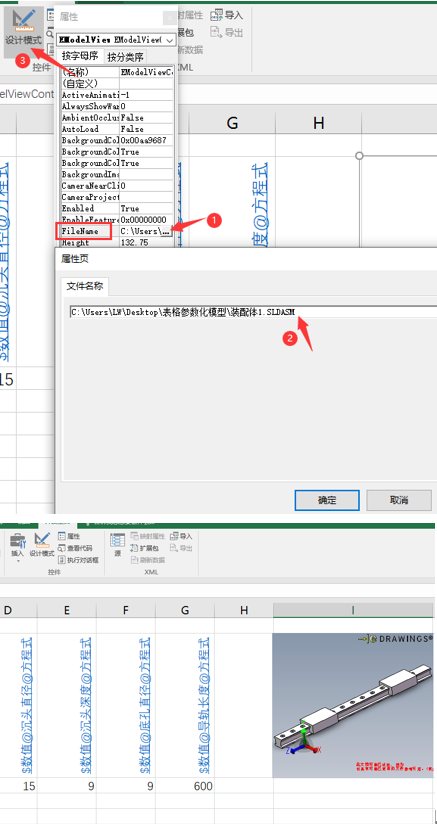

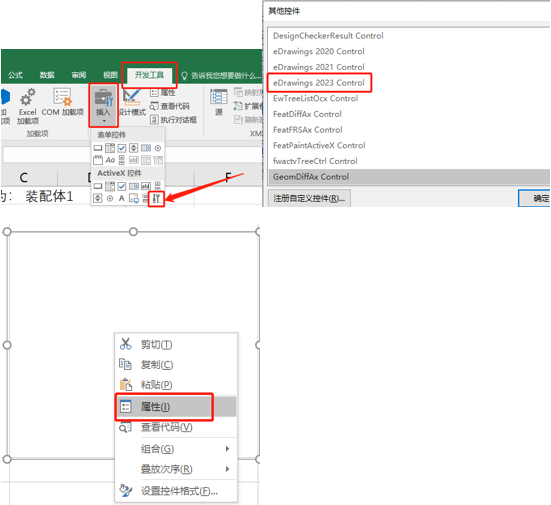

操作如下：开发工具——插入——其他控件——edrawings 20xx——右击选择属性，在filename中将模型路径输入进去，并且退出设计模式，就可以看到模型预览图了。
' H. r- s, y2 y* C3 a9 n我们还可以旋转查看模型，当模型发生改变，表格的预览图也会相应更新。
( O8 T; h" `" C3 o7 G8 Q
3 e* i+ c( M& Q
( O% i. Y3 J# Z: C
以上就是表格驱动模型的全部内容了！
