技术热点 | Abaqus有限元分析初体验具体操作步骤:6 c" A/ D, M1 G( a5 h- S8 h1 H
选择合适的单位制8 v9 L; [3 ~0 c; @( y' c1 |

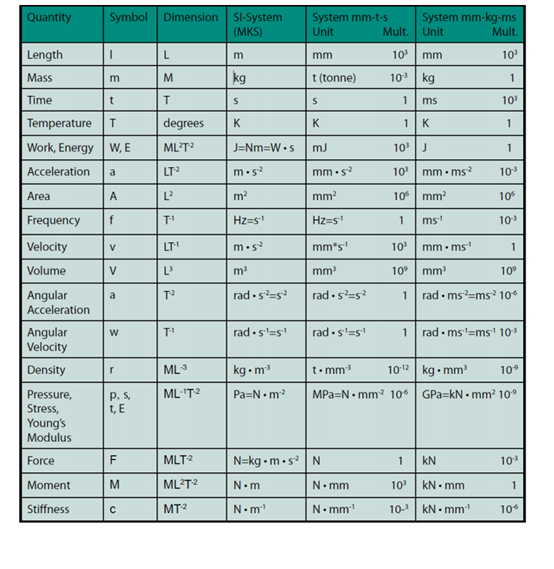

作为一款数值计算软件,Abaqus本身并没有默认设置的单位制,因此操作者需要对模型和其他物理参数的单位进行统一,本次分析采用的SI单位为:N、mm、t和s,此时应力单位为MPa。以下是一些常用的单位制转化表:
5 u( h/ u9 K; v- U2 }
! F' u6 Q0 j } d5 v8 U% n) }, _
创建模型- m9 K/ q' L+ g/ l

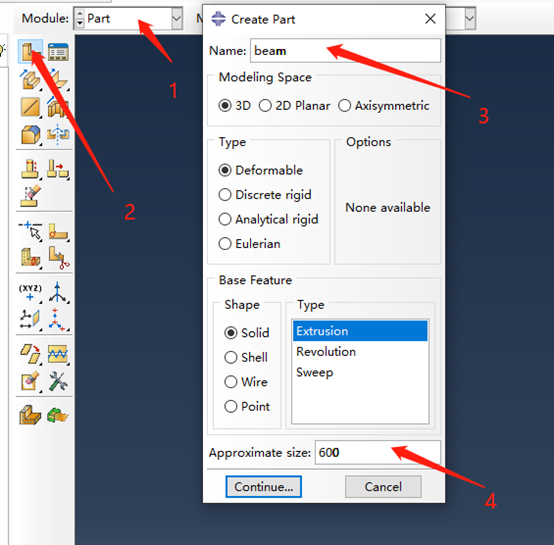

和其他的三维建模软件类似,我们可以通过草绘梁的二维轮廓(矩形)并拉伸矩形截面来创建三维可变形实体,首先将功能模块切换到Part模块,点击“Create Part”以创建新部件。在出现的对话框中,命名零件“beam”,并指定近似大小 600,其余保持默认。单击“Continue”,完成创建模型的基本设置:
1 j2 F: Y( K2 b% ?3 J0 }1 I8 V
9 F0 [: O/ H9 J1 _( ^' r

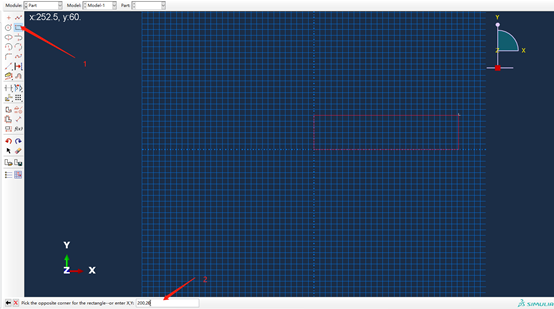

在弹出的草绘界面下选择矩形绘制图表,并输入两对角点坐标,,注意,每输入一个坐标时按鼠标中键确定,然后进入下一个点的创建,创建梁截面如下:
0 a, @+ l' P, ~ `
$ o' k( j! J- v0 _

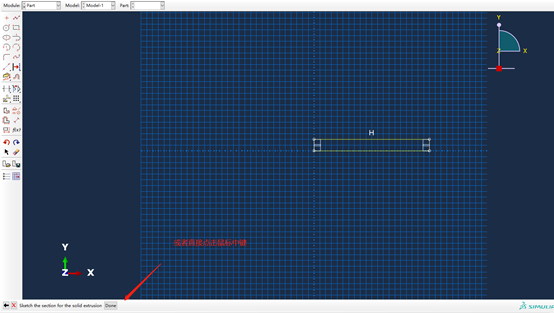

同样,确定两点后再按鼠标中键,或者点击提示区的“Done”,完成草图绘制,同时退出草图,如下:
/ ^) J6 L' s5 D! m* @# j: d
! C" C0 j- {5 o- V: ` E+ J& `5 |

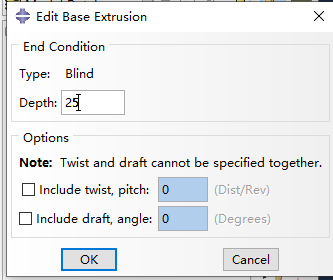

退出草图后弹出“Edit Base Extrusion”选项,选择拉伸深度为25,点击“OK”,完成梁模型的创建:5 n" J( q( y6 H8 I* r! B6 B
$ U- g' o' b9 I/ ?+ \, F+ v. M
自此,模型创建结束,进入下一模块。
* m* f. U7 E2 w. y0 T9 `# [
- K+ K3 ?& o# V( G% }7 R, d9 z- C
材料设置

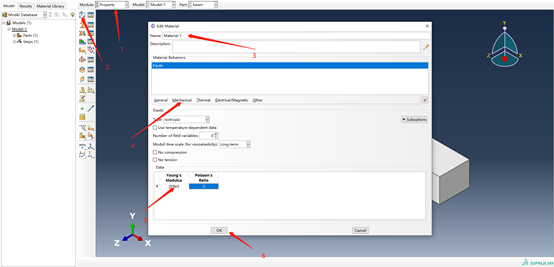

: a! ^' [) O1 F6 @切换到“Property”模块,点击“Create Material”,在弹出的对话框中选择Mechanical→Elasticity→Elastic,输入材料名称(步骤3,这里采取默认名字)和已有参数,点击“OK”完成材料创建:( C: y; c- `& a' }+ |
@+ M% k# a* t& Y# I

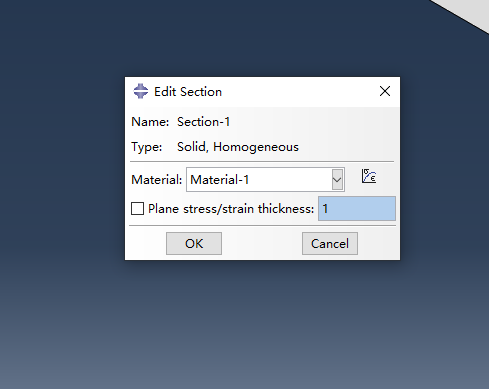

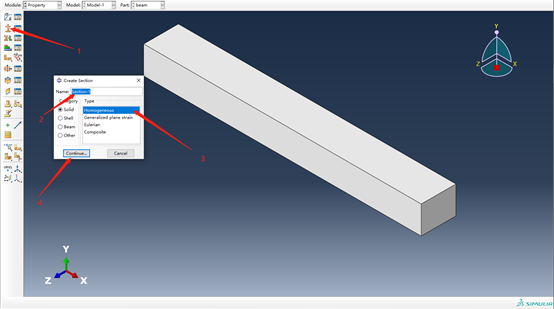

点击“Create Section”,创建均质的实体截面,单击“Continue”,进入材料选择设置:3 T3 f" Q6 i, n. `# b5 P) S [
1 j! d8 x# S1 Q+ j) {! k0 a1 A9 i
在弹出的窗口中选择之前创建的默认材料,点击“OK”完成截面材料赋予:
1 Z3 ?6 D/ K+ Y4 N$ N3 X$ X

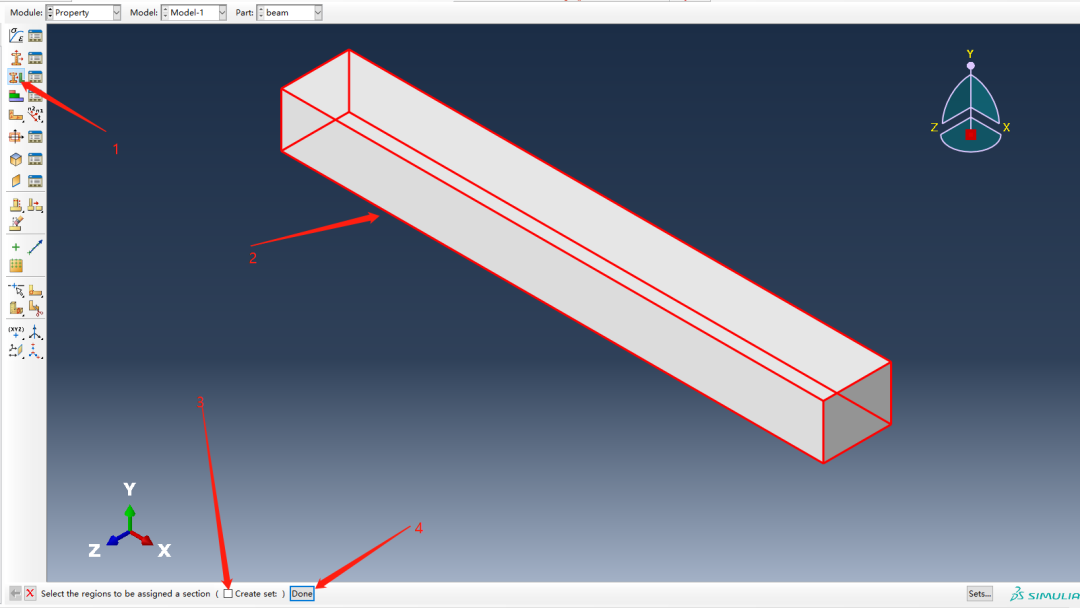

( O: |' F+ @) u6 x/ q4 f1 z点击“Assign Section”,单击左键,选择几何模型,一般情况下取消步骤3中的可选项,单击“Done”,进入下一步:
6 Q/ q3 F4 V0 ]* _7 j/ \" {

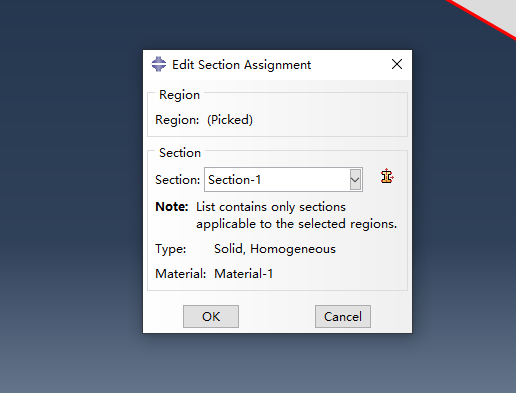

1 m( C* N( l4 U6 l在弹出窗口中选择默认截面,如果创建了多个截面属性,可以下拉选择合适的截面,点击“OK”,完成横梁的材料属性设置,此时,横梁会以绿色的颜色显示,如果显示了其他颜色,均代表了材料设置有误。
" k) g% l7 y) ?3 i* K
2 c8 |: u* h( ?$ }
装配

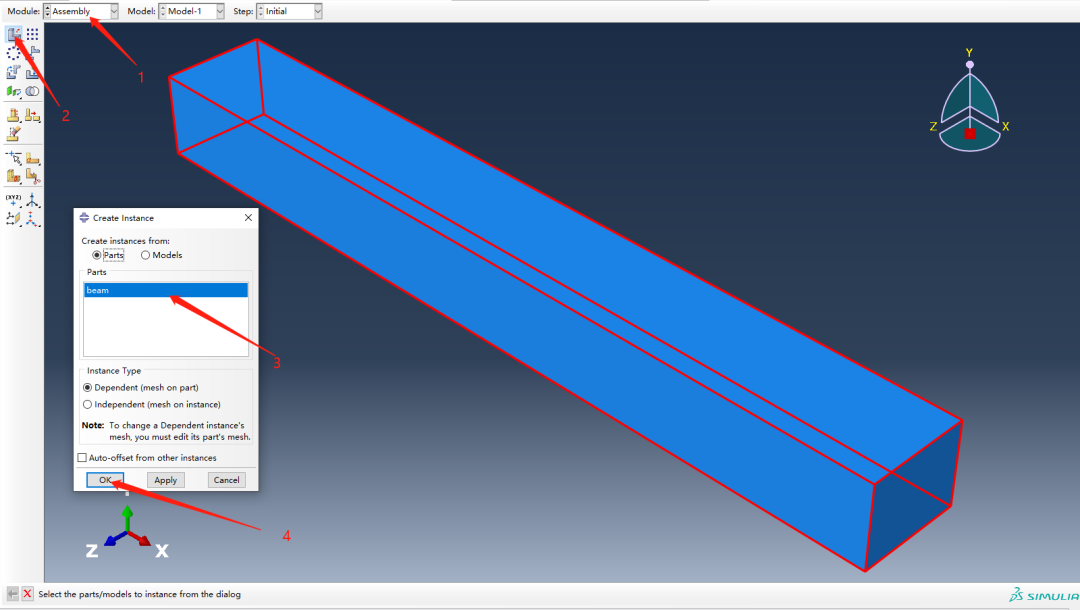

# N3 E4 t; y. K: q在Abaqus当中,装配是必需的一个步骤,即使是独立的零件分析,也需要创建一个装配体。把功能模块中切换到“Assembly”,选择需要分析的零件,点击“OK”,完成装配体的创建。* ?; U) q8 `3 O% }. {
: j$ r* ]# Q: J: Y# F$ f, o
创建分析步

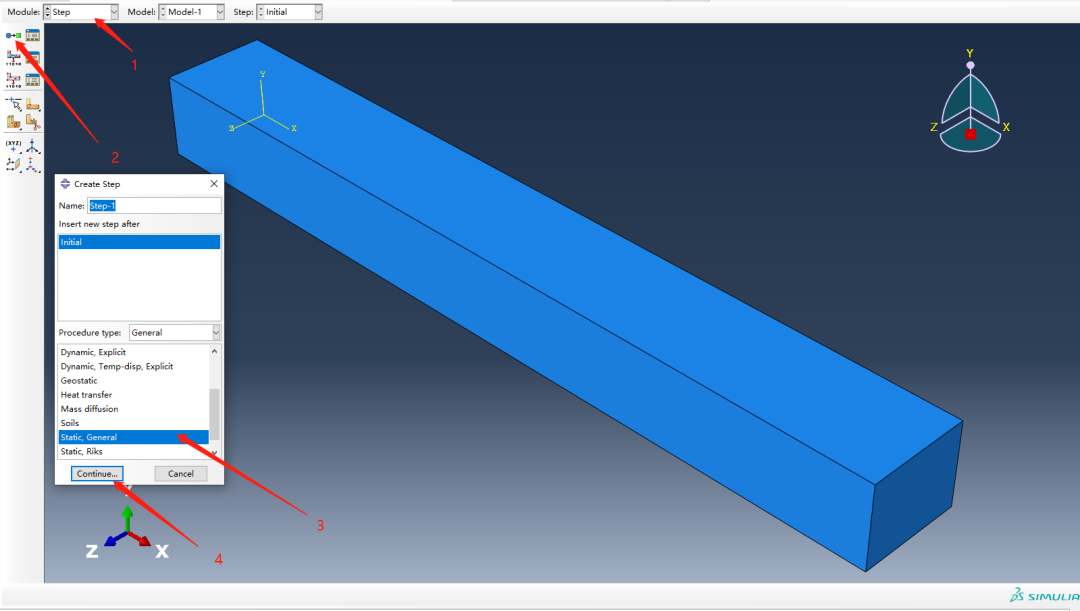

. w* Q6 d7 {6 J: X: u+ {切换到“Property”模块,点击“Create Material”,在弹出本次分析是静力学分析,切换到“Step”模块,创建通用静力学分析,如下:) h6 [$ k4 O) }1 F: A2 V/ k x

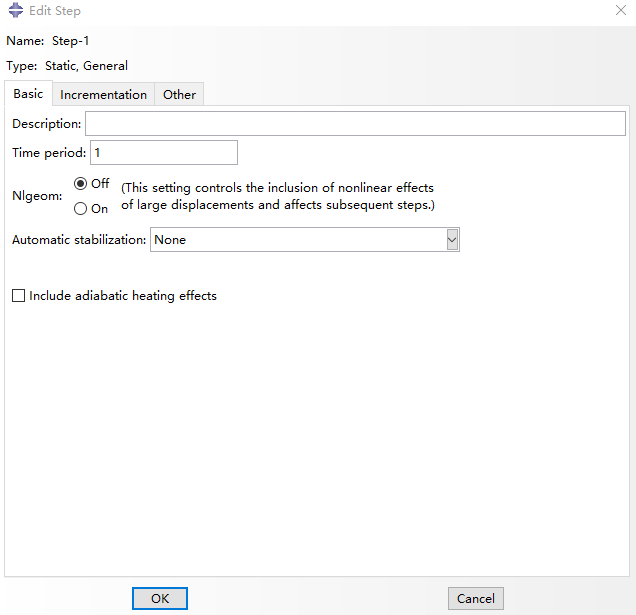

在弹出的窗口中保持默认设置,直接点击“OK”,完成分析步设置:

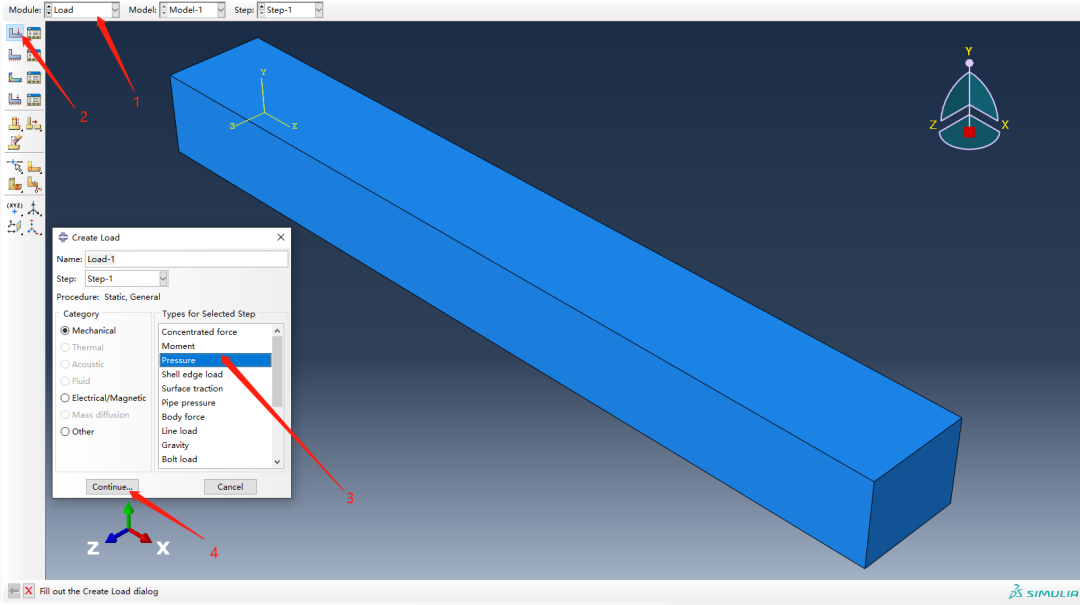

创建边界条件切换到“Property”模块,点击“Create Material”,在弹出的对话框中选择Mechanical→El切换到“Load”模块,选择“Create Load“,依次点击如下选项,进入均布载荷创建界面:

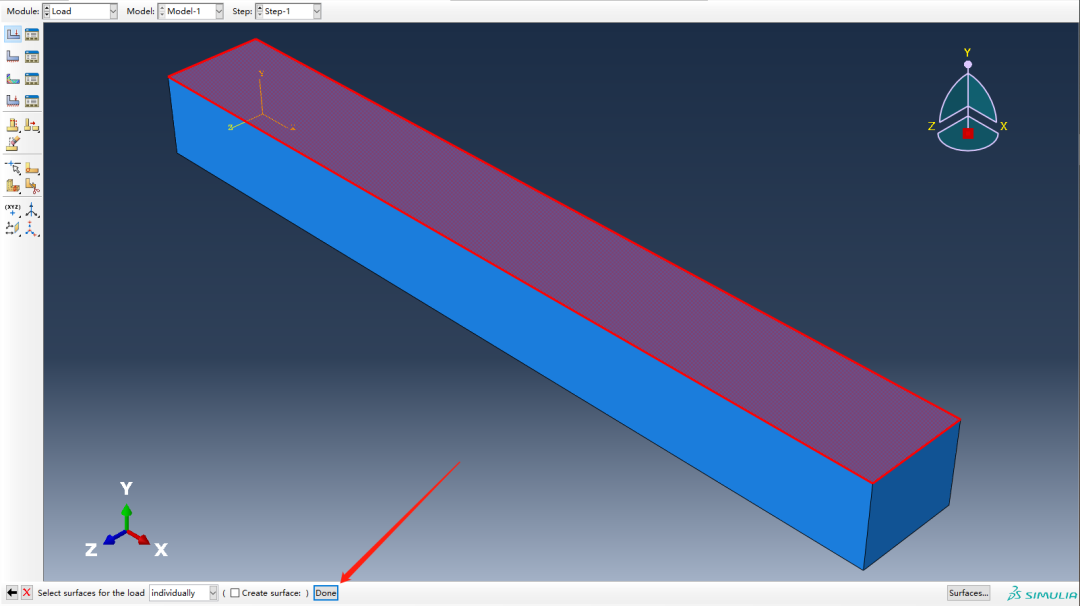

选择模型上表面,左键点击“Done“(或直接在空白处按鼠标中键)确定:

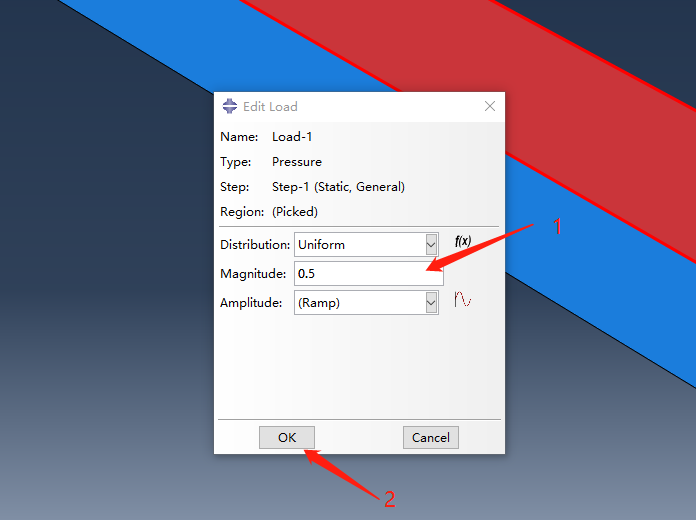

在弹出来的对话框中输入载荷数据,点击“OK“,完成载荷的创建。

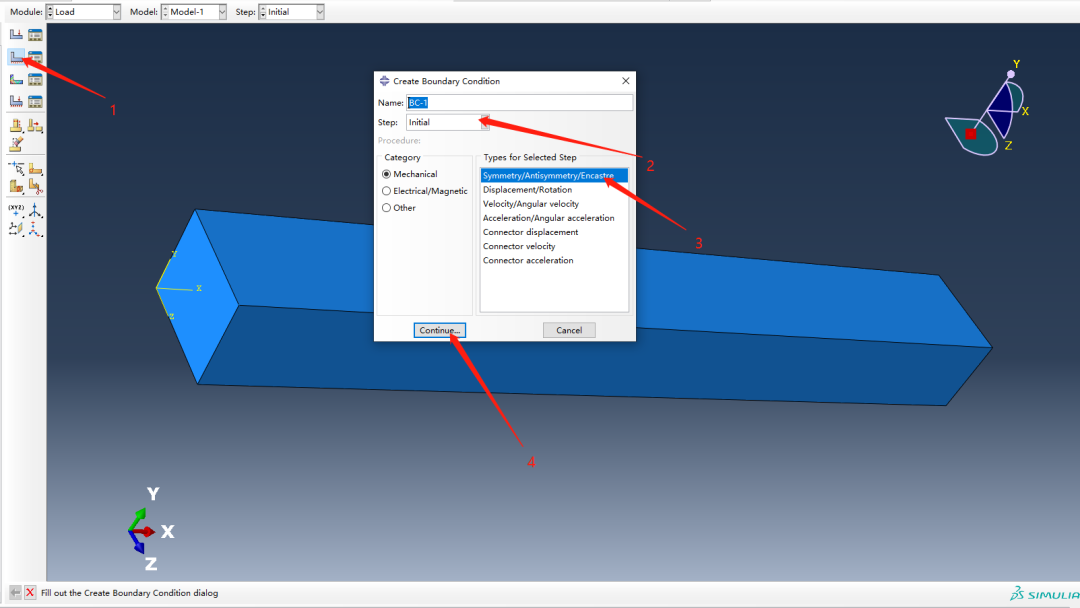

选择“Create Boundary Condition “,依次点击如下选项,进入边界条件创建界面:

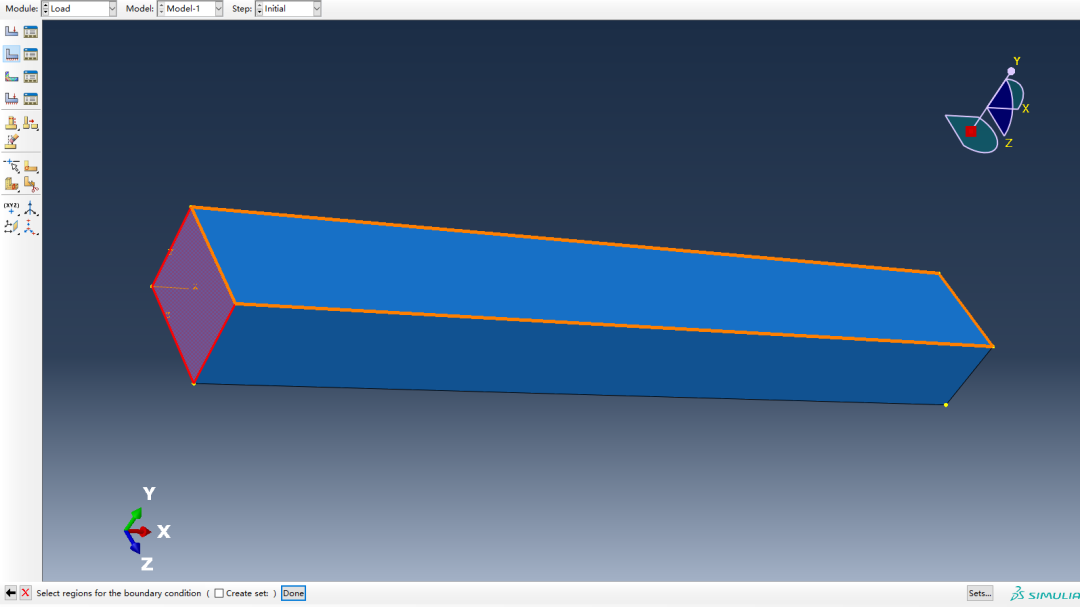

在弹出的对话框中选择左端面,按鼠标中键确定:

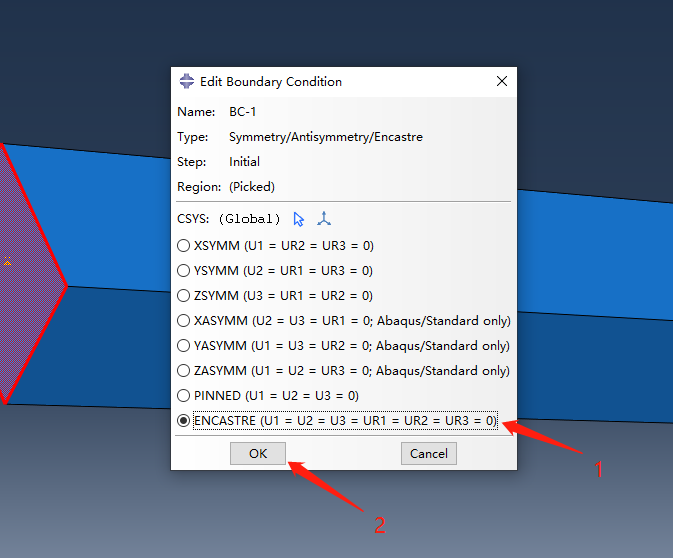

选择完全固定选项,左键点击“OK”,完成约束条件设置。
v% A) f. ]# ]4 m8 Y [# t
网络划分
6 a: c* E. r9 G1 i5 L* {切换到“Property”模块,点击“Create Material”,在弹出的对话框中选择Mechanical→Elas完成以上步骤后进入网格划分模块,其实之前的操作没有涉及到有限元离散的概念,整个仿真流程已经完成了大半,这就是Abaqus这类工程软件的优势,它们将复杂的数学问题以傻瓜式的流程化去表达,减少了设计工程师与仿真工程师之间的技术堡垒。另外,经过前面的操作,相信读者都已经对软件的界面和操作有了更加详细的了解,在接下来的说明会更加简单明了。4 j6 x7 o3 Z' y0 f0 n% C g6 q

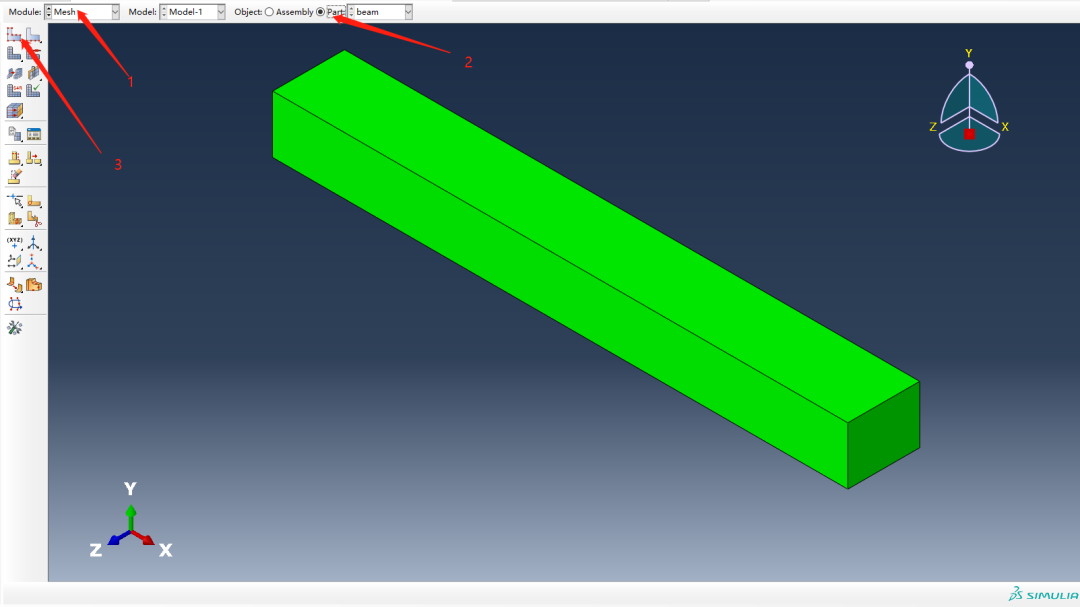

切换到“Mesh”,依次点击以下按钮:ticity→Elastic,输入材料名称(步骤3,这里采取默认名字)和已有参数,点击“OK”完成材料创建:
4 J) [ H J9 ?" f" G& F) A

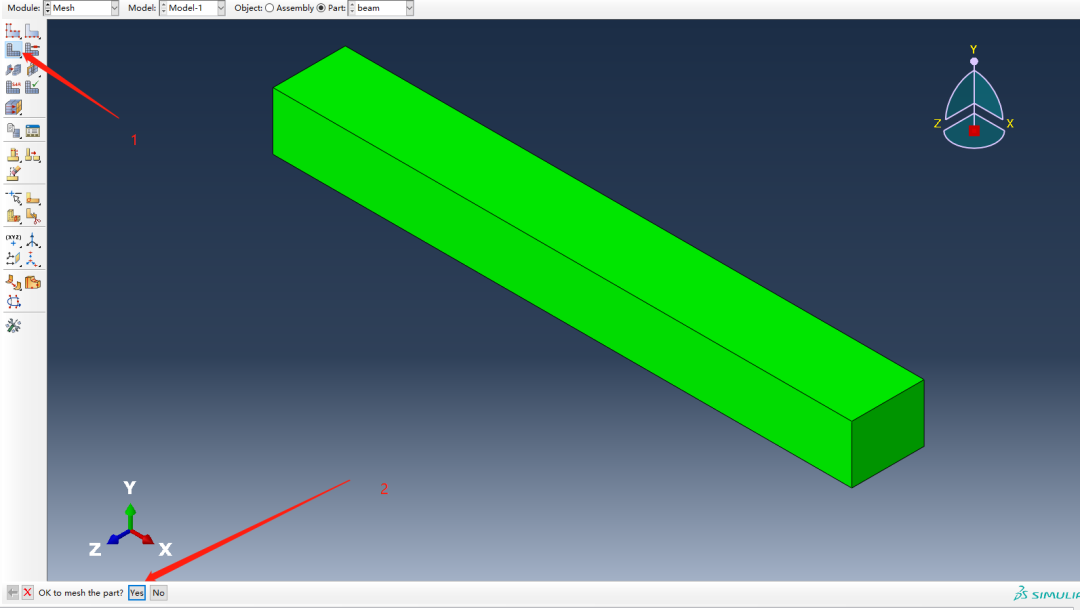

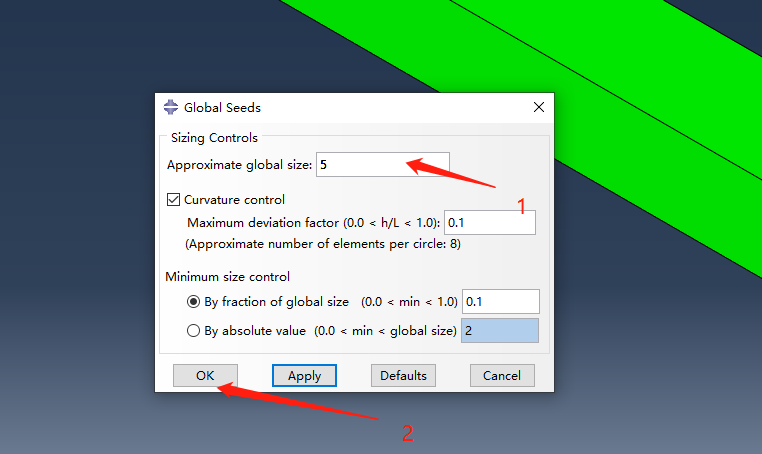

在弹出的窗口设置网格尺寸,如下:
执行网格划分,如下:

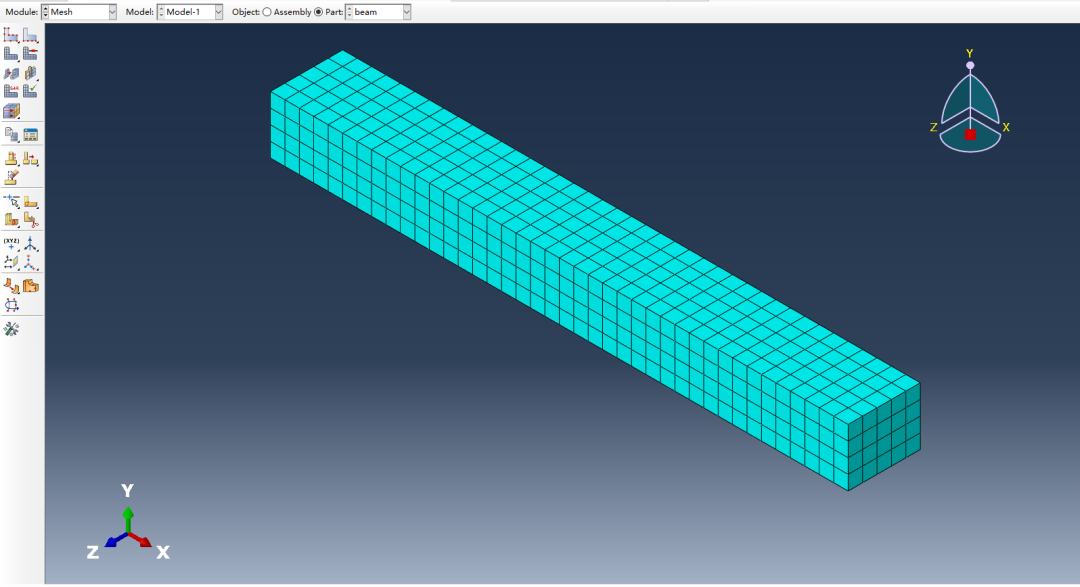

完成划分网格后显示如下:
! y3 e/ a* D; I6 [* _; v

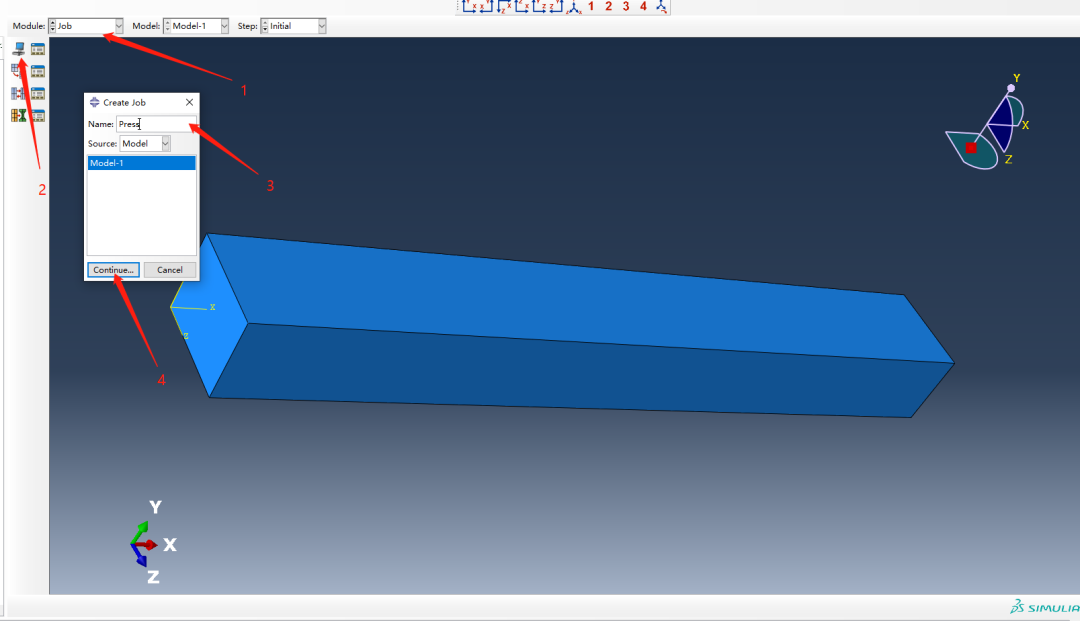

/ G& p3 R* w8 t5 _) | q创建作业完成网格划分后进入Job模块,创建名字为“Press”的作业,依次点击以下按钮:

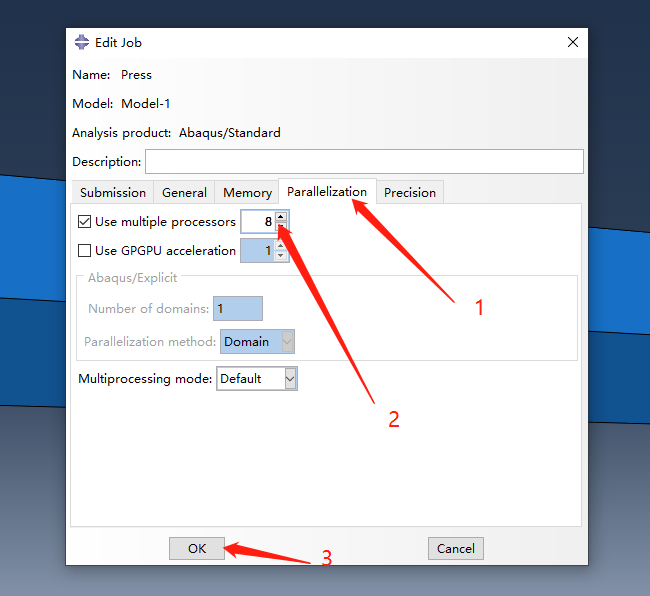

在弹出的窗口设置调用求解核心,完成作业的创建:

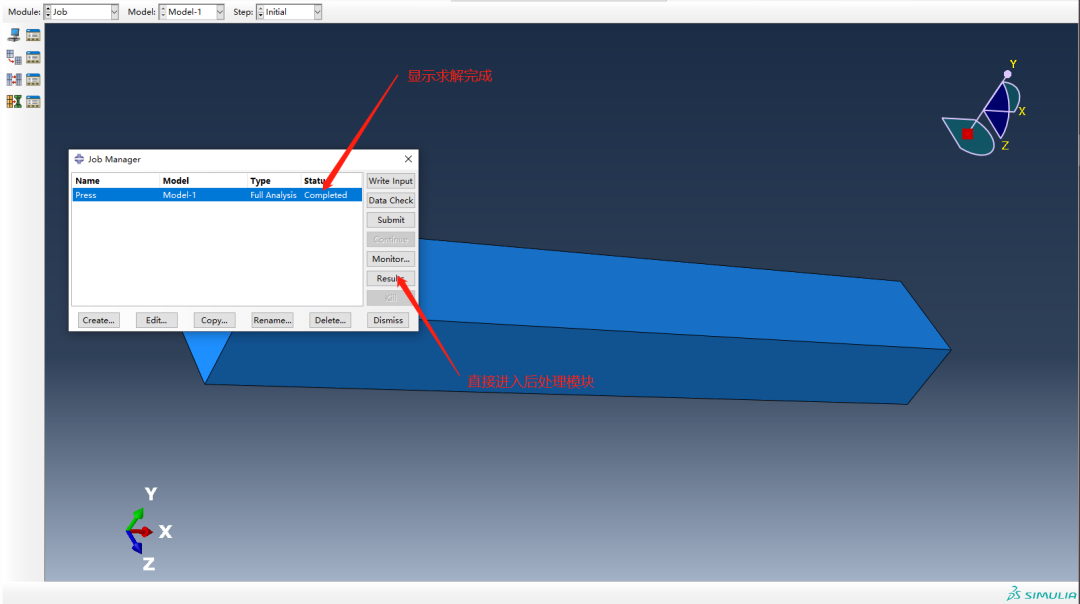

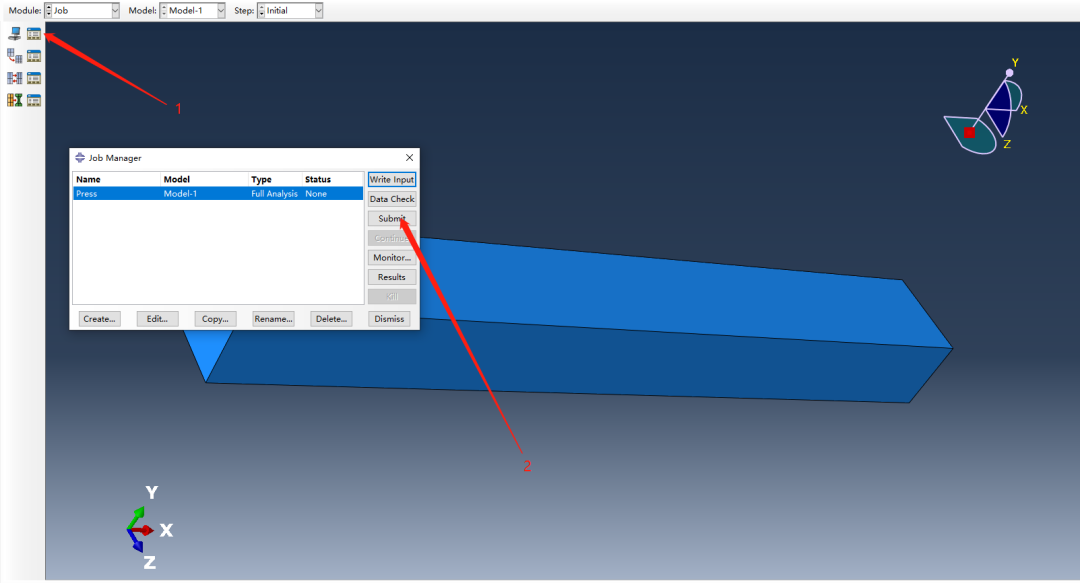

进入作业管理器,提交计算如下:
计算完成后可以直接在作业管理器中进入后处理模块。

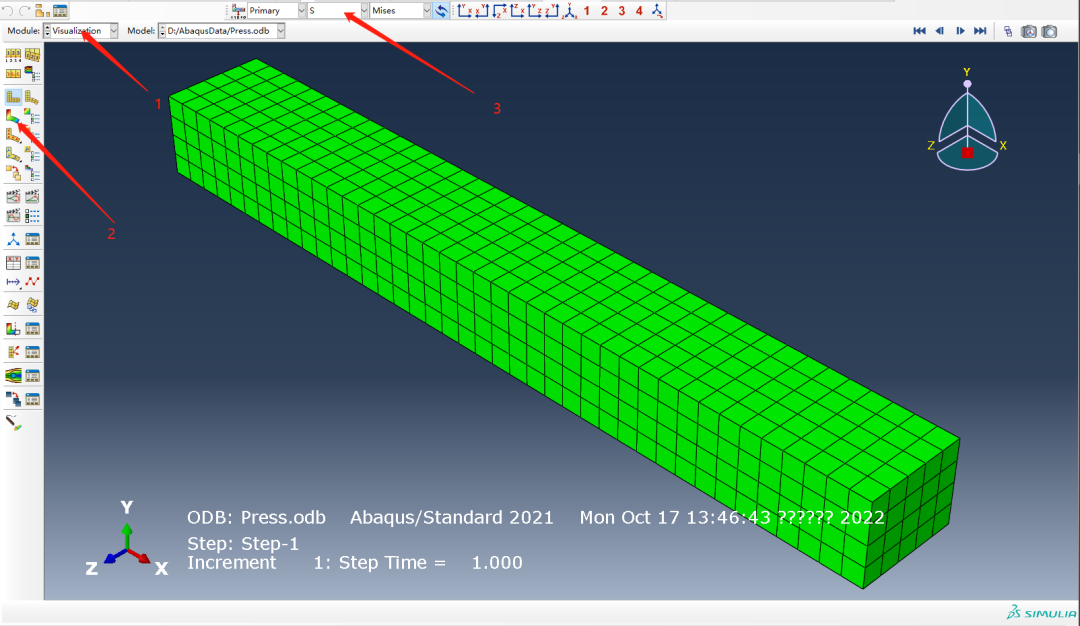

后处理初始进入后处理模块时显示如下界面,默认是应力的显示,此时还没有显示应力的结果:

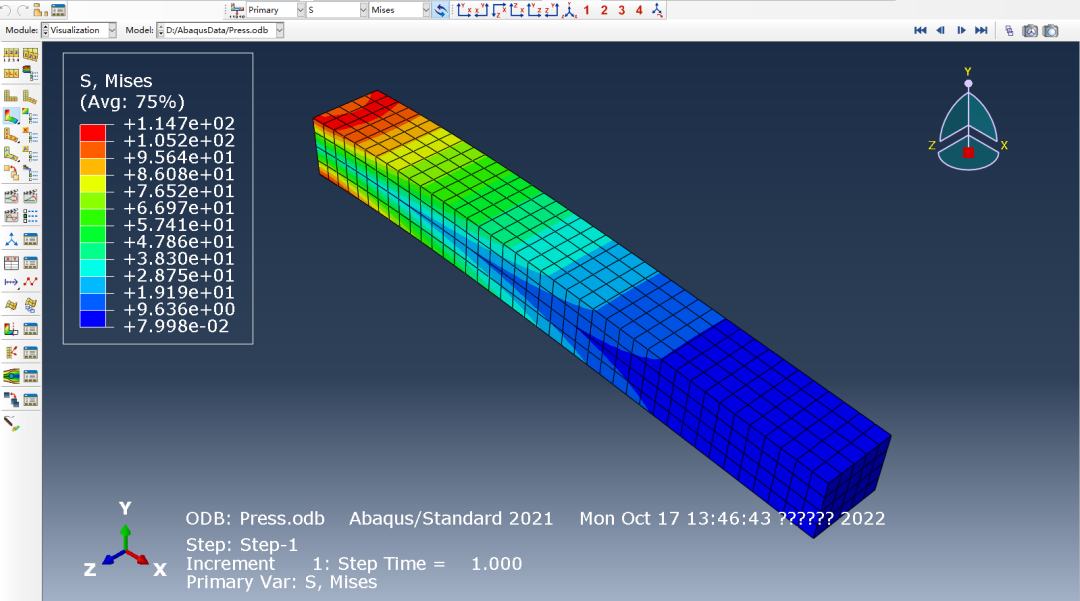

如上,执行完步骤3后显示应力结果如下:

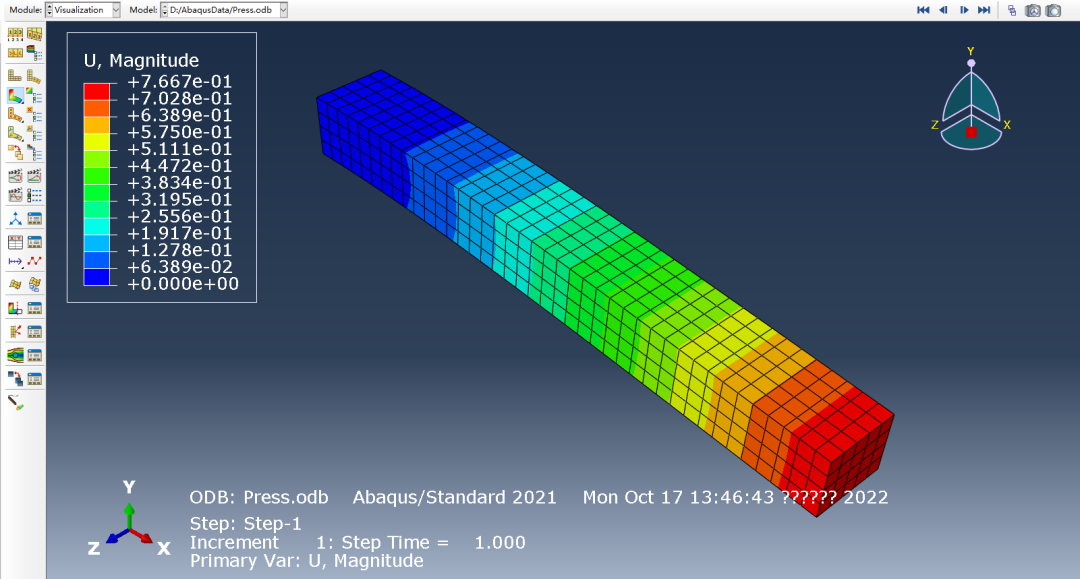

调整步骤2中的结果选项,选择为变形结果,如下:
9 P* H1 {; e6 n" J& [
4 s2 ^2 U! H+ C" n
更多请关注宇喜科技官网达索solidworks广州宇喜资讯科技有限公司 (yuxitech.com)
