如何利用Simulation模拟零件受到的冲击力

线性静力载荷作用过程是恒定的，不随时间变化；单冲击力载荷作用的时间很短，高速高能量；今天给大家分享的是Simulation怎么模拟零件受到冲击力。

# Q; B! {0 I4 X

DEMO案例介绍：板材规格250X120X10，在板材的中心Φ5的区域受冲击载荷10000牛，持续时间0.001秒。选择板材宽边固定。

1.新建算例。

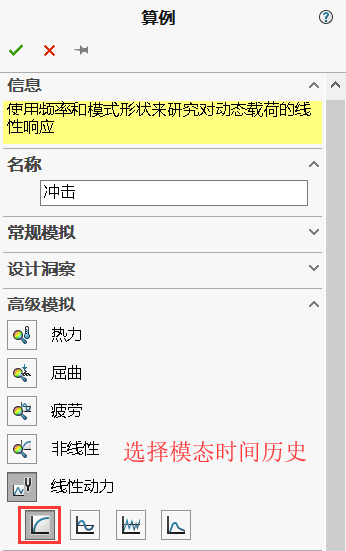

新建算例--选择线性动力—选择模态时间历史。

2 h) \0 q$ C  ^* P7 P% r" X) @

2.设置边界条件

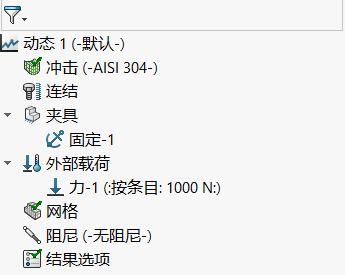

边界条件材料选择AISI304，约束方式两端固定。特备说明的是这里我们假设没有阻尼。

$ g' J5 b& b0 r

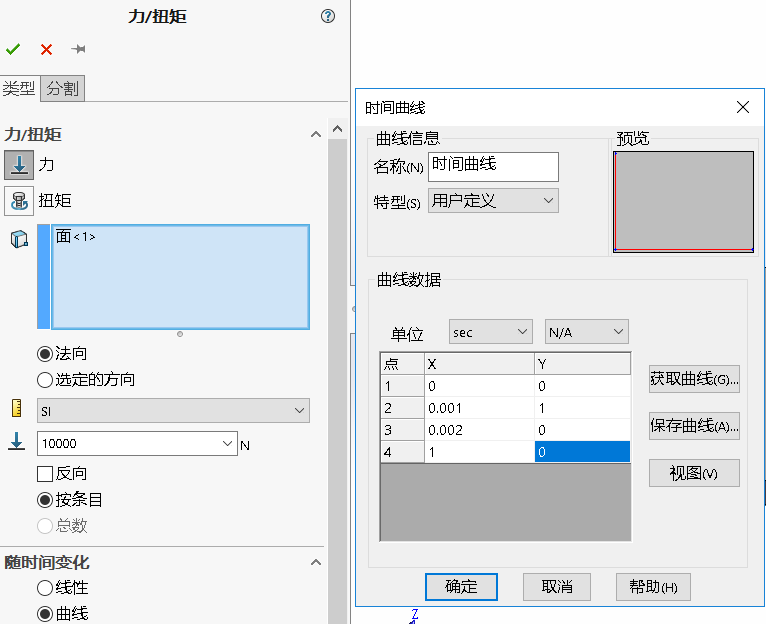

冲击的力的设置和线性静力学有所区别，需要设置力随时间的变化曲线。

0秒时，力为0；0.001秒时，力达到幅值；0.002秒时变成0，此后持续没有力的存在。

$ {% O1 f* D9 `

* B- X! k5 ]' o8 R0 Q* |

3.设置运算参数

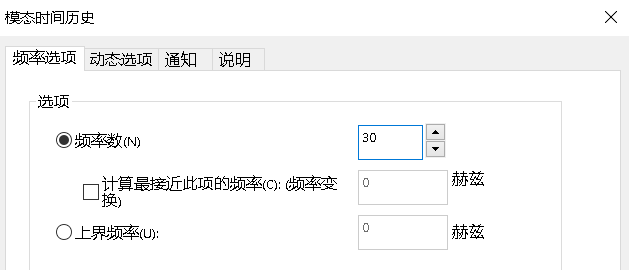

有两处设置是必须的，第一个需要计算的频率数。需要根据频率分析计算得出质量参与因子需要至少大于0.8。

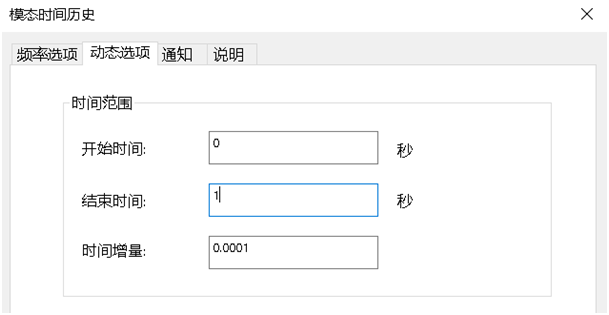

第二处就是动态选项，需要设置开始时间和结束时间，以及时间增量。时间增量为上述频率计算出最后一阶频率，周期的一半。这和计算量息息相关，我们这里演示DEMO选择了一个比较大的增量。

# A& M- u7 R  k" L$ ?2 k

8 U+ I# F7 Z- [4 ]

4.得出的结果

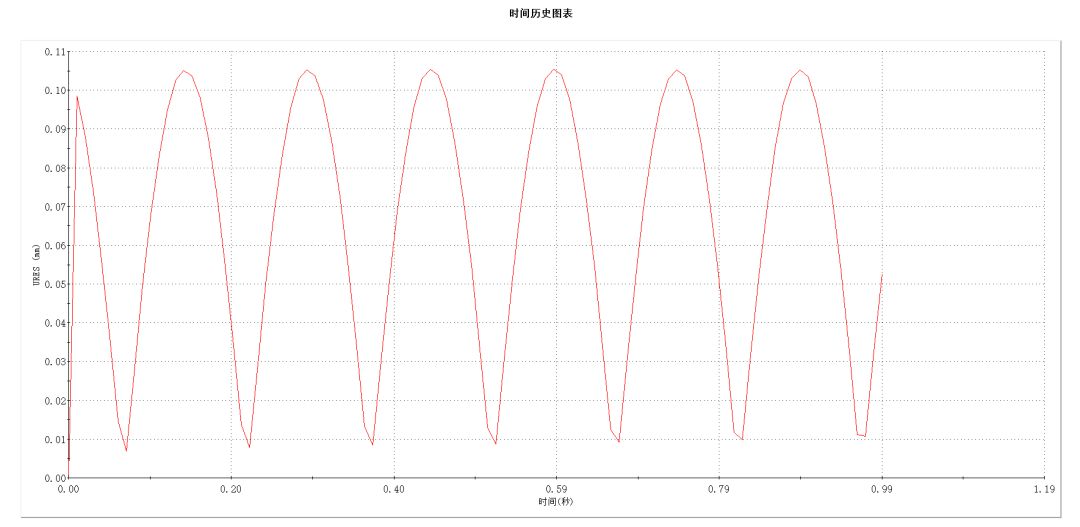

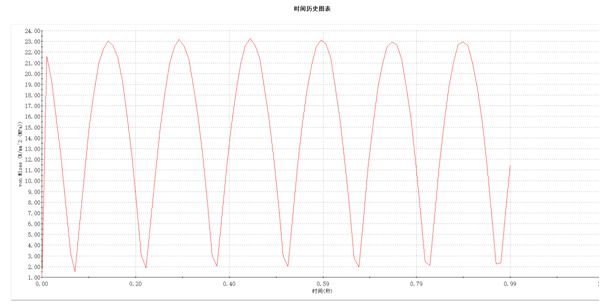

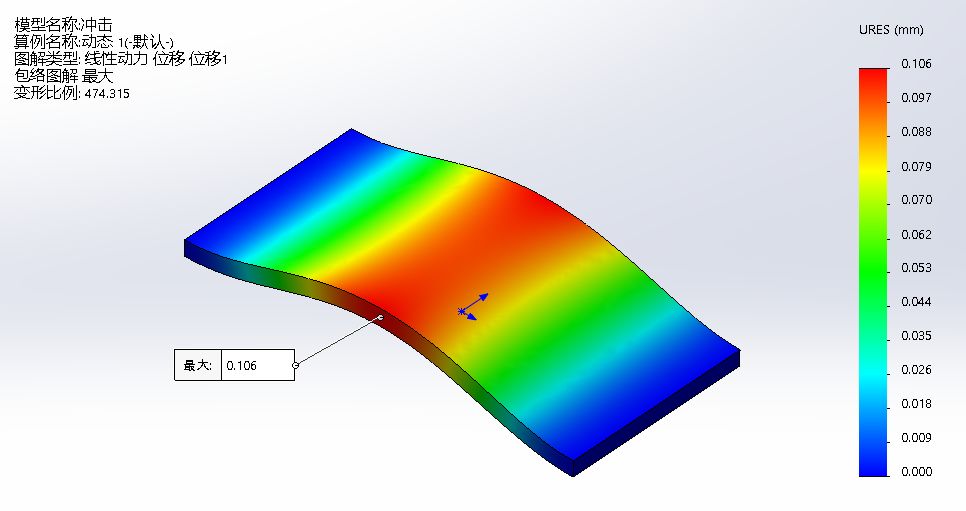

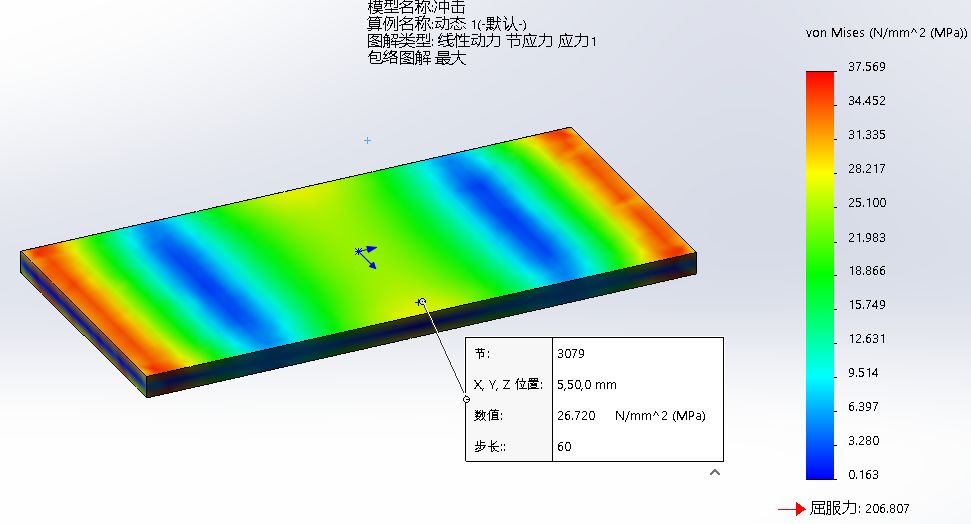

我们可以考察每一个步长的应力和位移值，也可以得出频率/位移（应力）的响应图。可以看出板材受到冲击载荷，在没有阻尼的情况下，发生上下的振荡。

3 ]! Q3 v' }. H( l  M2 i

更多请关注宇喜科技官网达索solidworks广州宇喜资讯科技有限公司 (yuxitech.com)
