用SW出工程图最郁闷的问题------圆角怎样处理?

cemi · 发表于 2006-11-6 19:35:44

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

基本每一个零件都会有圆角, 对于一些机床的箱体之类的零件, 圆角更是多得数不清, 如果在模型里面不加圆角, 那么出的工程图不能直接用, 如果加了圆角, 会有两个非常麻烦的问题

第一: 大量的圆角会使速度慢得难以接受.
第二: 在两个以上圆角交汇的地方会生成一大堆切边线, 如果选择切线不可见的话, 那么有很多线要手工画.

我现在想到的办法是把工程图存为dwg格式到CAD你们加圆角, 但这样做缺点也非常明显, 一旦零件模型修改了, 将会非常麻烦.

请问大家都是怎样解决这样问题的.

扫描 · 发表于 2006-11-6 20:13:36

可以设置不显示切边.
这样会好一点,但是还是有很多多余的线

lijiaoclara · 发表于 2006-11-6 22:43:41

请教，不显示切边选项在哪里，我找不到呀

艾飞 · 发表于 2006-11-6 22:59:37

原帖由 lijiaoclara 于 2006-11-6 22:43 发表
0 A2 X8 X$ X- D3 q* I" t& w请教，不显示切边选项在哪里，我找不到呀

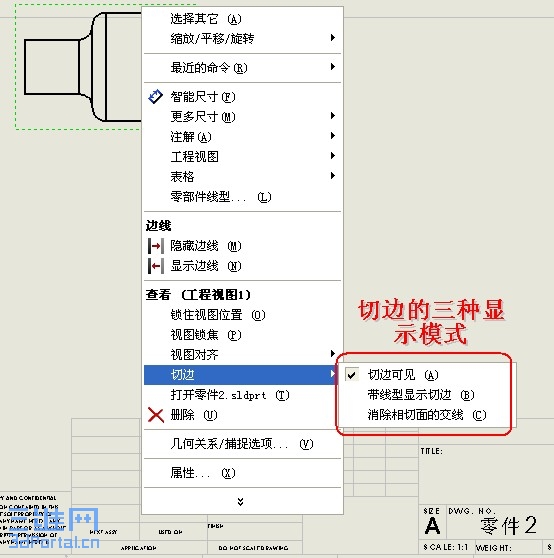

在 FeatureManager 设计树或图形区域中用右键单击视图并
选择切边，然后选择三种切边显示模式之一(如下图)

一般来说看图型切边多少，如果比较复杂的话还是不显示为好。

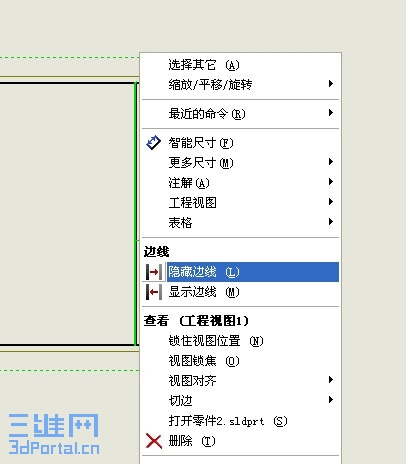

如果是比较少的话可以选择此边边，点击右键，选择隐蔵边线.(如下图)

[ 本帖最后由艾飞于 2006-11-6 23:11 编辑 ]

cemi · 发表于 2006-11-6 23:19:11

这个问题困扰了我很久了, 难道大家没遇到吗?

tekkaman · 发表于 2006-11-6 23:22:17

用多个配置。设置某些圆角是否被压缩

tajihu3397 · 发表于 2006-11-7 00:45:34

跟楼主同感,选择切边不可见,有些图可能只剩下只条框框,没办法,一个个硬砍(隐藏边线),使用的时候可以先把隐藏按纽调出来,否则有时候你一次选择了N个边线,右键单击没瞄准的话,又得重来.

cemi · 发表于 2006-11-7 21:04:53

看来这个是SW的一个大的硬伤, 希望能在新的版本中能解决了.

ljmeir · 发表于 2007-6-16 21:44:13

哈哈，我的用法是不用显示切边，用草图提取轮廓线，当然线性粗细要一样，切边上不要标尺寸，在另外视图上标就可以了

完美主义者 · 发表于 2007-6-19 20:39:41

几乎所有大3D软件都有这样的问题,SOLID EDGE也是,烦死了.

wanglou · 发表于 2007-6-21 20:54:43

有没有切边线，是人为的规定，还有肋板纵剖按不剖处理。也是规定画法。这些人们习惯了规定画法，不知计算机如何处理。

guzong868 · 发表于 2007-6-21 22:48:18

我的用法是不用显示切边，用草图提取轮廓线，当然线性粗细要一样，切边上不要标尺寸，在另外视图上标就可以了
我也是这样
也结合着压缩圆角

hmily1207 · 发表于 2007-6-22 09:38:22

是呀我也一直在想怎么去掉呢呀

longying0550 · 发表于 2007-6-22 11:34:26

如果要求很符合国标的话。可以转CAD进行处理，那样比较好
毕竟软件不是咱中国人设计的

tradeOne · 发表于 2007-6-22 21:03:41

我们公司没有特别要求，对于圆角多的图我就用着色模式(不显示切边)，然后用不同的颜色来区分面。

helloyf · 发表于 2007-6-23 10:55:03

以前我用切边不可见模式，发现不怎么好，有时不能表示出模型，现在改用“带线型显示切边”了。

hfboy · 发表于 2007-6-24 18:50:30

是个挺烦人的问题,期待高人给个办法

eric.bo · 发表于 2008-5-12 09:05:03

请12楼的朋友具体说说，提取草图轮廓线怎么用？大家学习学习，谢谢啦！

eric.bo · 发表于 2008-10-24 08:36:43

确实，我们做铸件时也是很多圆角，不显示呢，有些尺寸就不能标了，显示呢，线特别多，乱的很。不知怎么解决

wendyfighting · 发表于 2008-10-24 10:34:36

“用草图提取轮廓线”和“压缩圆角”如何做呢？

ziliangmo · 发表于 2008-10-25 12:04:09

切边显示与不显示，sw都有选择，怎么怪软件不好呢，怪只怪我们自己，连我们自己都不知道哪些切边该要还是不该要，制图也没有详细界定，自己都没了规则，还怪别人，这是何道理？要是你设计软件该如何处理？

ziliangmo · 发表于 2008-10-25 12:17:45

中国人设计的软件更是处理不了，我哪知道你今天想吃萝卜还是青菜？这个切边，你能说它什么时候显示合适，什么时候不显示合适？相切的边线，是不是要追溯到这个相切的曲线是G1、G2、G3曲线才能区别了？在我的感觉中，两个面倘若曲率相差很大时，就加一条，曲率接近，就把它当一个面处理，不知道对不对。

luoucom1 · 发表于 2008-10-25 20:34:46

我用着色模式，按光影的明暗来表现！本来就是三维的，是我们自己要用二维来表达，实际上有的时候直接输出三维电子图档不是更方便吗！
