增强属性编辑器

aware · 发表于 2007-1-9 16:48:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

昨天修改一张CAD图纸，里面有个粗糙度的标注，双击后出现了，增强属性编辑器，以前自己创建块的时候没有遇到这样的情况，本来该发个图片上来的，但水平有限，想必CAD高手应该知道是怎么回事的。。

[ 本帖最后由唐昕晨于 2007-1-17 19:00 编辑 ]

★新手★ · 发表于 2007-1-9 17:37:26

原帖由 aware 于 2007-1-9 16:48 发表# u5 `) M+ X( ~, {# ^7 A2 r- n
昨天修改一张CAD图纸，里面有个粗糙度的标注，双击后出现了，增强属性编辑器，以前自己创建块的时候没有遇到这样的情况，本来该发个图片上来的，但水平有限，想必CAD高手应该知道是怎么回事的。。

我始终看不出你在求助什么哦！

“增强属性编辑器”可以编辑属性的值；文字特性里的文字样式、对正、高度、旋转、比例、角度等；以及编辑文字特性里的图层、颜色、线型、打印样式等等！

这是个不错的功能，方便对具有属性的块的修改！

唐昕晨 · 发表于 2007-1-9 17:50:24

这个是因为这个块具有属性,

步骤是:绘图-块-定义属性,
然后用W(写块)命令把块输入,
这样地插入块的时候就可以随时改变数值,.
这个也可以制作成标题栏,用起来非常方便的.

aware · 发表于 2007-1-17 15:45:35

我是想问1：增强属性编辑器是什么东西，
2：还有就是如何使用，从那里来调用的，我在AUTOCAD2004里没有找到增强属性编辑器，或者说我找到的修改--对象--属性--块属性管理器是不是就是增强属性编辑器，
3：如何对块进行属性的定义，我定义的块插入后双击时不出现属性编辑器，提示说图形不包含带属性的块，也就是说我定义的块的属性没有定义，而我改动的图纸的块双击后出现增强属性编辑器，我就是不明白到底那里出错了，是我本来的块就没定义好还是有那个地方没有注意到。

windsuch · 发表于 2007-1-17 17:19:06

1 增强性编辑器就是一个块的模板，你可以通过增强性编辑器填写定义好的的块的部分。
2 和3 要调用的话，首先要定义属性步骤是：
绘图/块/定义属性，可以同时对多个地方进行定义，比如标题栏就是这样定义的。
定义属性后是创建块步骤是：
绘图/块/创建，选中你刚才定义的部分——转换为块——确定。

只有这样你再点击块的时候才会出现增强性编辑。

windsuch · 发表于 2007-1-17 18:17:20

刚做了个录象，放上来看看，其实我也在学习，很多高级的细节的地方也是在不断的学习。

alfred · 发表于 2007-1-17 21:28:29

看了半天，我差点晕倒了。原来就这啊

windsuch · 发表于 2007-1-18 08:24:36

原帖由 alfred 于 2007-1-17 21:28 发表
$ d8 h: R" W8 i* I @' J. o看了半天，我差点晕倒了。原来就这啊

不明白。。。。

LZC · 发表于 2007-1-23 17:13:27

谢谢6楼的录象,又学了一招!!!!!!

yueming3 · 发表于 2007-10-3 18:30:33

哈哈！我终于也搞明白了，太谢谢了！

lingxingfa · 发表于 2007-10-9 17:00:26

太感谢了，学到一招。顶

hl511122 · 发表于 2007-10-9 21:49:56

看明白了长见识谢谢!!

xshz0378 · 发表于 2007-10-25 13:50:12

3Q

3Q:lol: 3Q:lol:

452133 · 发表于 2007-12-18 04:23:44

太感谢了,去年就问过但没弄明白.看了教程终于明白了.谢谢!谢谢!

chenqing1120 · 发表于 2007-12-18 08:29:59

增强属性编辑器应该是2006开始才有的，是个新增加的功能。

452133 · 发表于 2007-12-18 16:11:08

原帖由 chenqing1120 于 2007-12-18 08:29 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ [+ F8 N6 d# a3 X增强属性编辑器应该是2006开始才有的，是个新增加的功能。

R14就有了,我现在用的是2004的.

452133 · 发表于 2007-12-18 16:16:48

原帖由 windsuch 于 2007-1-17 18:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, e1 j- M7 C- I1 ^ x. U. q刚做了个录象，放上来看看，其实我也在学习，很多高级的细节的地方也是在不断的学习。

感谢分享.谢谢!
我看着录象做出来了,我的是04的版本,有些跟您的不一样.
想问几个问题:
我要做图框,但是里边有好多内容,比如设计:XX 绘图:XX......要是用增强属性编辑器定义的话,一个一个重复点来点去很麻烦,有简便的方法吗?

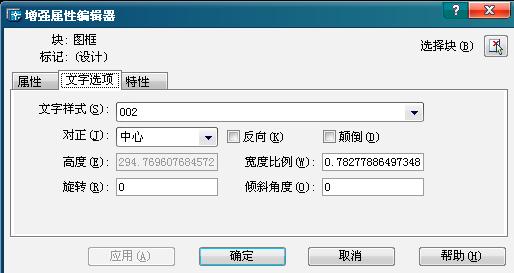

我看到别人的可以编辑文字的高度(编辑完成,双击),但我做的改不了.如下图:
http://www.3dportal.cn/discuz/attachments/month_0712/20071218_5cd834d5392f063107c63lLeltNm7yaL.jpg
请帮忙解答下,谢谢!

47938024 · 发表于 2007-12-19 10:45:54

楼上的是lisp界面吗？

Christina007 · 发表于 2008-12-3 14:14:00

你真强

太感谢了！

hstx · 发表于 2009-9-23 11:42:50

还是录像最好

100emily · 发表于 2009-9-23 15:11:41

不错的啊哈哈

skiss · 发表于 2009-9-23 21:13:21

属性块可以自建CAD图纸模板（如果您没带其它cad插件的话），然后直接实现图号-图名等等的自动填写，很方便。

lfcx0916 · 发表于 2009-9-26 18:57:04

学习了不过MDT里比这个更加方便

lfcx0916 · 发表于 2009-9-26 18:58:06

佩服那位仁兄方式，直接做成录像放上这个办法不错！

jinzhufei · 发表于 2009-10-4 21:46:44

这个问题
困扰了自己很久
终于明白了
