工程图的半径标注

zkht · 发表于 2007-1-27 10:06:59

您需要登录才可以下载或查看，没有帐号？注册

x

怎样改变半径标注线，CAD上半径标注线很短，而SW的半径标注线达到了圆心。请问高手们能设置吗？

nangueiyan · 发表于 2007-1-27 12:10:59

点击数据，然后在显示选项让打折表示半径的方块变成选中就行了。

nmwen · 发表于 2007-1-27 12:55:23

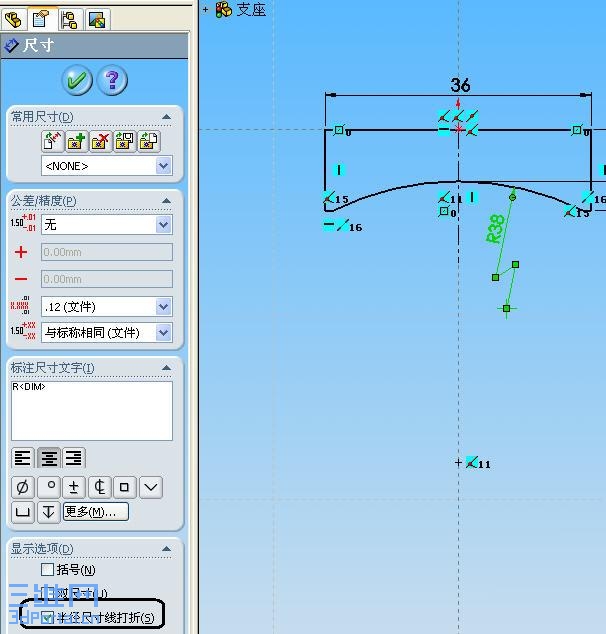

看一下这个就明白了。

[ 本帖最后由 nmwen 于 2007-1-27 13:01 编辑 ]

nangueiyan · 发表于 2007-1-27 13:42:06

如果能把几何关系标注去掉，图面就清洁了，否则有点眼花缭乱的感觉，不知3楼以为如何。

vaunt2008 · 发表于 2007-1-28 18:05:38

草图只生成模型，乱点没什么，改的时候还好改，呵呵

caojianz · 发表于 2007-1-28 20:17:39

工程图标注还是CAD方便，我觉得

艾飞 · 发表于 2007-3-20 22:02:50

原帖由 nangueiyan 于 2007-1-27 13:42 发表
' z4 p! C9 N7 l! f如果能把几何关系标注去掉，图面就清洁了，否则有点眼花缭乱的感觉，不知3楼以为如何。

可以控制，只要单击视图、草图几何关系来切换草图几何关系的显示。

helloyf · 发表于 2007-3-21 16:11:23

原帖由艾飞于 2007-3-20 22:02 发表( M. ~ y0 \) C/ O* P9 C- A$ b
3 j9 f% X# q. |" i! B0 s+ v
可以控制，只要单击视图、草图几何关系来切换草图几何关系的显示。

最省事就是设置个快捷键来切换草图几何关系的显示与否。
