我看你用的是UG2，所以我用UG2再给你做一次
" ^, a2 c4 g0 i- D

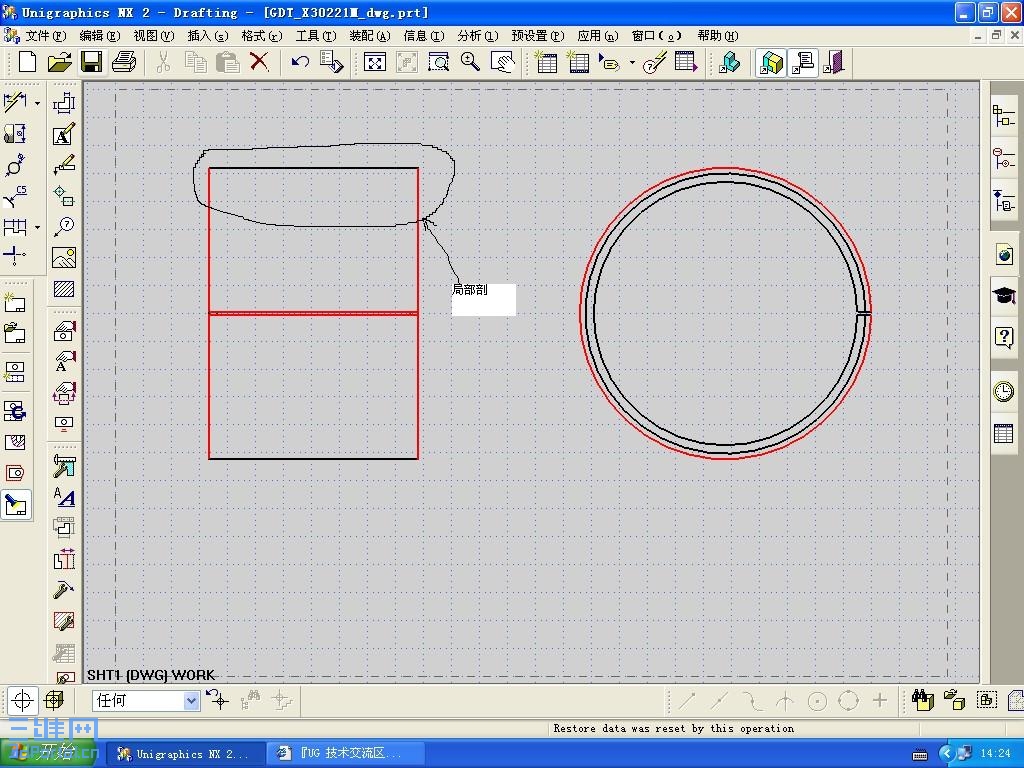

, b9 P9 y2 D0 \1 {/ |- C1）进入工程图纸环境（附件111）- }1 n% K1 U6 K, t( t% z5 J9 h

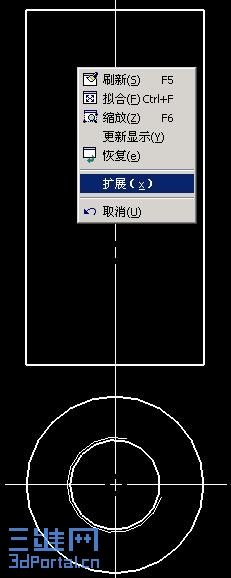

4 ?! B. H; F8 L3 S& \" F2）找到你要产生局部刨的视图，点右键，选择“扩展”（附件222）
2 e( g! ?! i3 z 0 V: F) [9 M3 `# x" V# e: r
3）选择 “插入”----〉“曲线”----〉“样条”
) G: M8 W; E; h# ~: [
- ^$ `& G% e) U6 m" ?4）在弹出的样条对话框中点击“通过点” 然后点击“确定” 。
! ?* z8 Z- T5 C! g" p

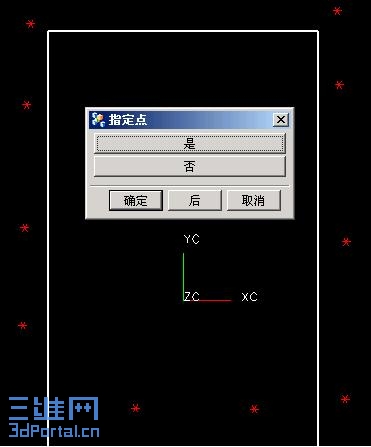

+ h7 k# x( ~0 H* D% p5）点击“点构造器” 。用点将你要刨开的部分围起来。点击确定，弹出“指定点”对话框。（附件333）
( H6 G7 d. y) W+ ~0 [0 _

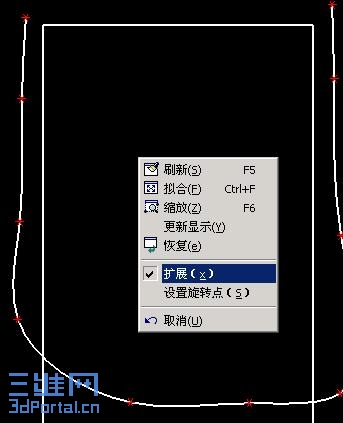

' ?3 p0 P- ~' t) |* P) [* N7 y4 d6 H9 U6）在点击“是”后点击“确定”，这个时候又会弹出 “通过点生成样条”对话框，将其关闭后，右键单击图纸，选择“扩展”退回到工程图纸环境（附件444）
1 @. Q$ C9 i4 m) w- h 6 L: S5 v6 m7 ?; [) z! {) y9 c

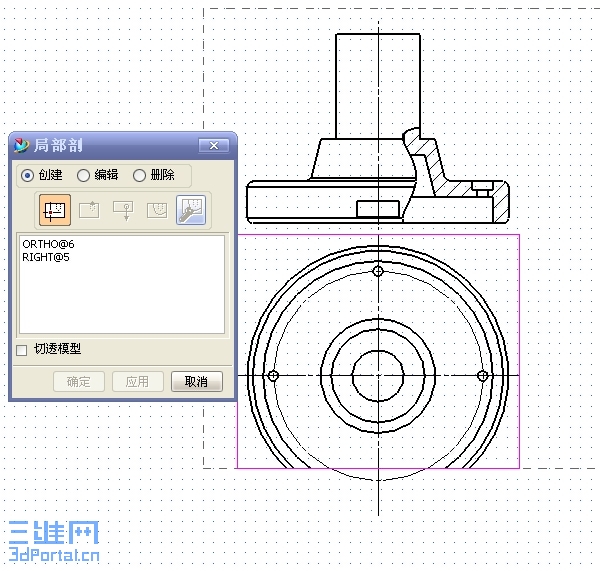

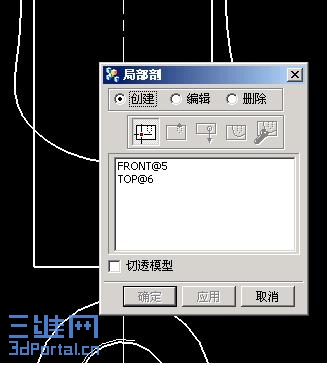

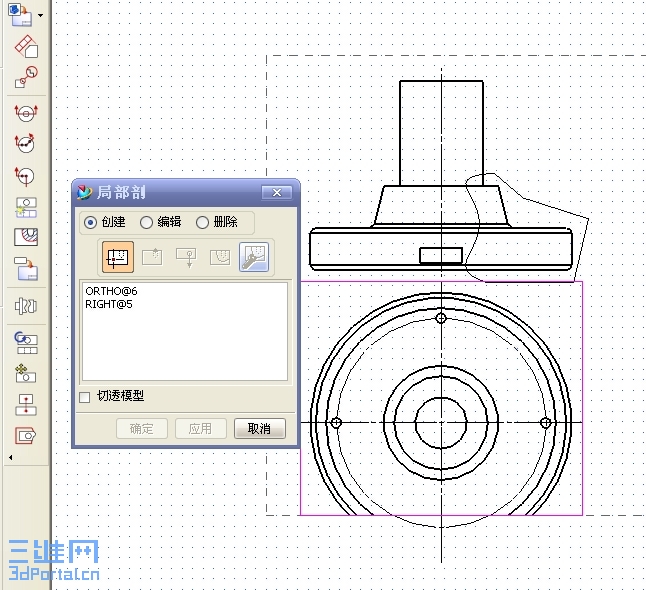

7）选择局部刨命令，弹出“局部刨”对话框。（附件555）
6 _1 ? r/ |3 y. {: r2 V6 g. B

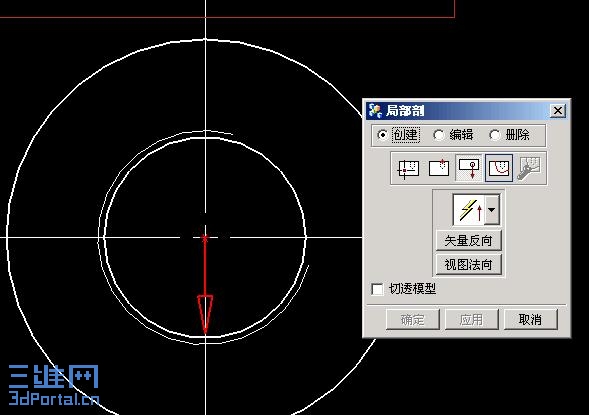

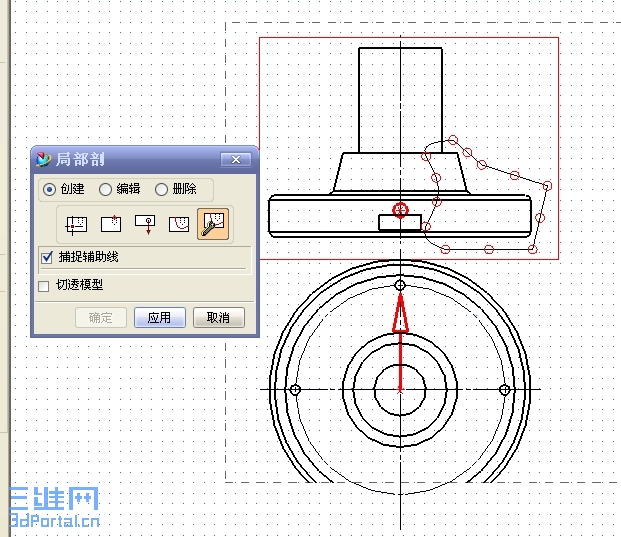

4 F" K$ p2 d! p% K9 u. P1 E6 @8）点击你要生成局部刨的视图，然后再另外的视图中（强调一下，一定是另外的视图！！），选择一个点，用来决定刨切位置（附件666）箭头方向是移开被刨下部分的方向，
7 M9 i. c! y2 N- s+ D7 e1 O$ f 你可以选择“矢量反向”来改变箭头的方向。
6 {; ~' O' {- @7 t* i* k

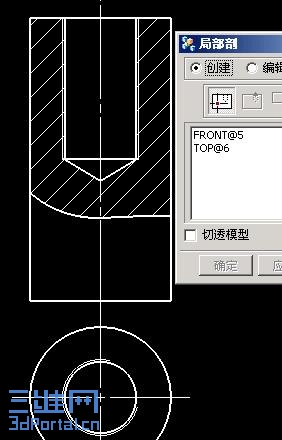

6 L' E7 C0 L7 [- U( ^; Q9）这个时候，按下鼠标中键，选择刚刚产生的样条曲线，然后点击鼠标中键，再次点击鼠标中键。你会看到生成的局部刨视图。（附件777）
: m+ r" _) k5 W2 ^4 N ! l: G! W* |) M) n" `' S
这样，就做好了局部刨了，值得注意的一点是，在步骤5中，产生的样条曲线应该完全包围你要刨开的部分，否则会产生错误提示，切忌。。。 |
-
