[已解决] 求助!做了一个下午的螺杆还是有问题啊!

[复制链接]
发表于 2007-4-15 20:30:45 | 显示全部楼层 |阅读模式 来自: 中国广东惠州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

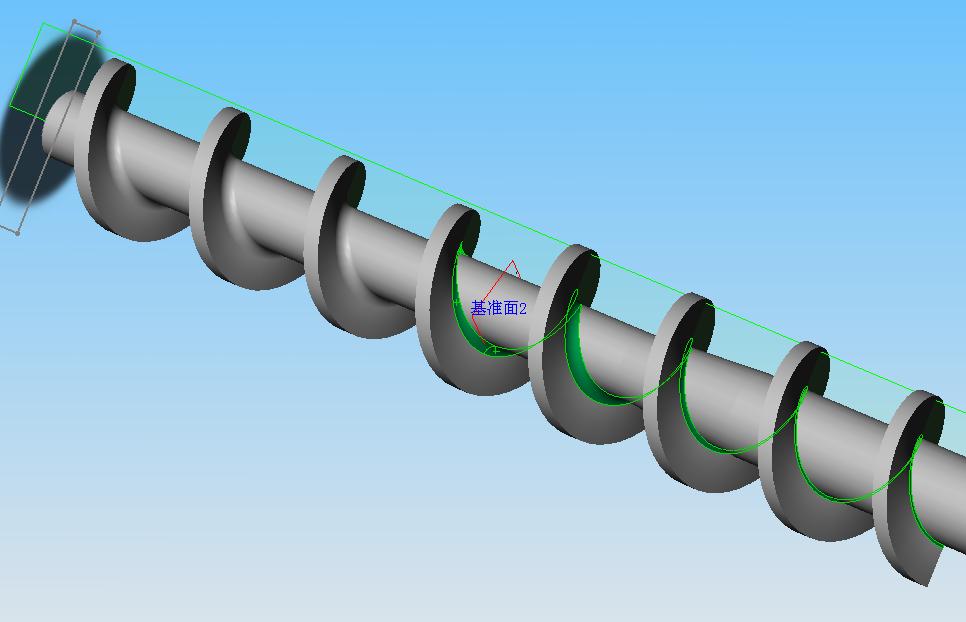

下午做了一个下午的螺杆还是存在问题,当两段螺纹外径变画的时候很多问题就出来了。

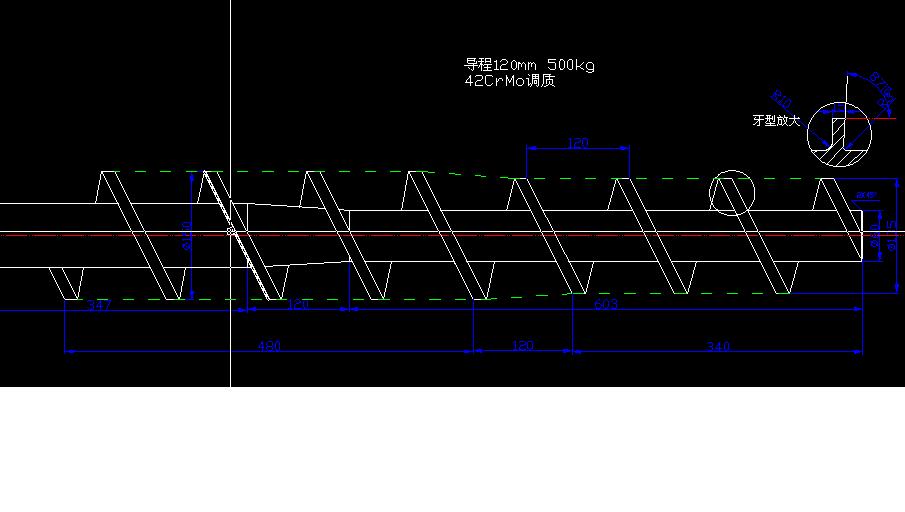

- G/ A8 O8 E3 V& i2 `4 w发一个原图,发一个我做的文件。
: r+ s% D1 Q5 G2 `! {# a, B& z% [有没有高手指点一下?
% T3 \3 F) D) F1 t" l问题:两端螺纹外径不一样的变化段怎么做?9 \% B1 L0 w: F# k" H2 Y" u
          倒角也作不出来!!

零件1.rar

444.28 KB, 下载次数: 43

发表于 2007-4-16 03:51:37 | 显示全部楼层 来自: 美国
我知道怎么做了:使用锥形弹簧的做法,给出一个倾斜角度就可以做出来了,这个倾斜角度便是你需要的那个螺杆锥形部位的角度。很容易做出来。
8 L* u# ~; q3 j0 k! G$ C' e) ^) Q" v0 Q" v% ^( h
[ 本帖最后由 帝国工程师 于 2007-4-16 04:37 编辑 ]
 楼主| 发表于 2007-4-16 11:29:21 | 显示全部楼层 来自: LAN
原帖由 帝国工程师 于 2007-4-16 03:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ a% ?& h" ~3 V) E+ f% Z
我知道怎么做了:使用锥形弹簧的做法,给出一个倾斜角度就可以做出来了,这个倾斜角度便是你需要的那个螺杆锥形部位的角度。很容易做出来。
& M/ C3 P2 {$ J/ P7 X# m
我是使用锥形螺旋线做的啊,但是接口的地方总是对不齐,总是有台阶!
 楼主| 发表于 2007-4-16 11:31:24 | 显示全部楼层 来自: LAN
帝国能不能做一下给我看看?
发表于 2007-4-16 19:08:16 | 显示全部楼层 来自: 中国江苏无锡

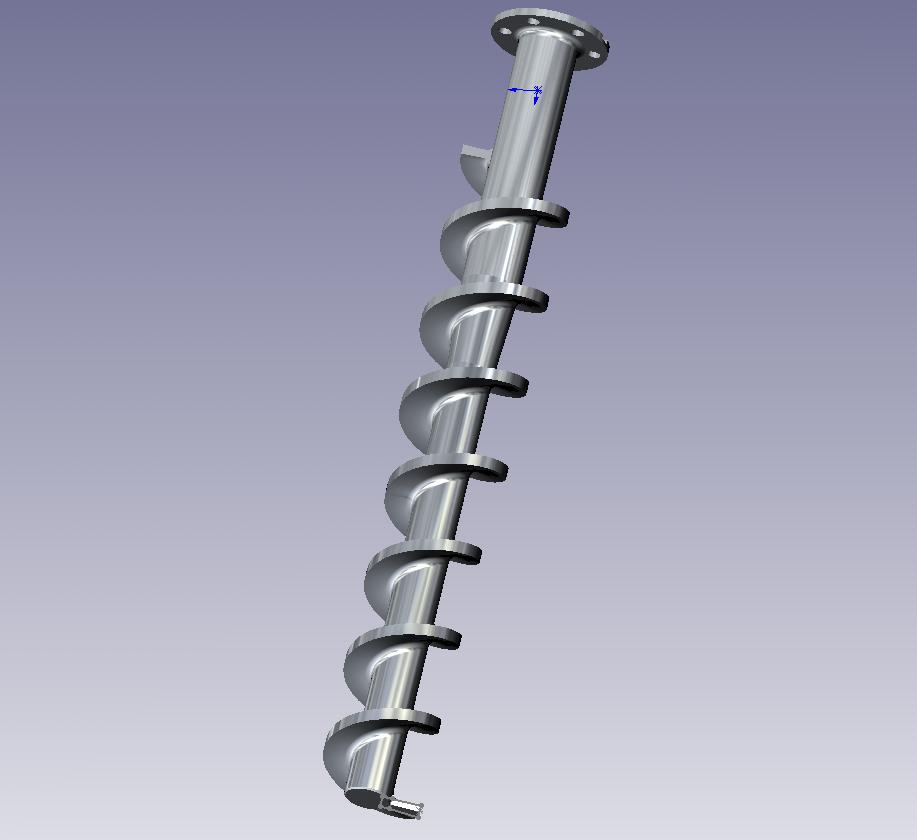

你的东西做好了,帮你改了一下,你看对吗?

由于CAD贴图不清楚,只能根据大约尺寸画了一下.
5 g. M2 Y4 j* Y0 v8 `3 \
, k( ~" F0 q& P% s2 c8 ~+ n[ 本帖最后由 fushuixiu 于 2007-4-16 19:15 编辑 ]

零件1.rar

1.49 MB, 下载次数: 32

发表于 2007-4-16 21:22:04 | 显示全部楼层 来自: 美国
原帖由 bobsen 于 2007-4-16 11:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif& N7 _$ |' |! ~9 P! g, q* t) g/ _
帝国能不能做一下给我看看?
+ m+ R' T# {. I9 D4 O/ y( ~0 }
好的,我今天试试看。成功了就贴出来。
 楼主| 发表于 2007-4-16 21:38:35 | 显示全部楼层 来自: 中国广东惠州
fushuixiu,谢谢!可是我只装了2006,你的文件打不开。。。
发表于 2007-4-16 23:08:57 | 显示全部楼层 来自: 中国江苏无锡

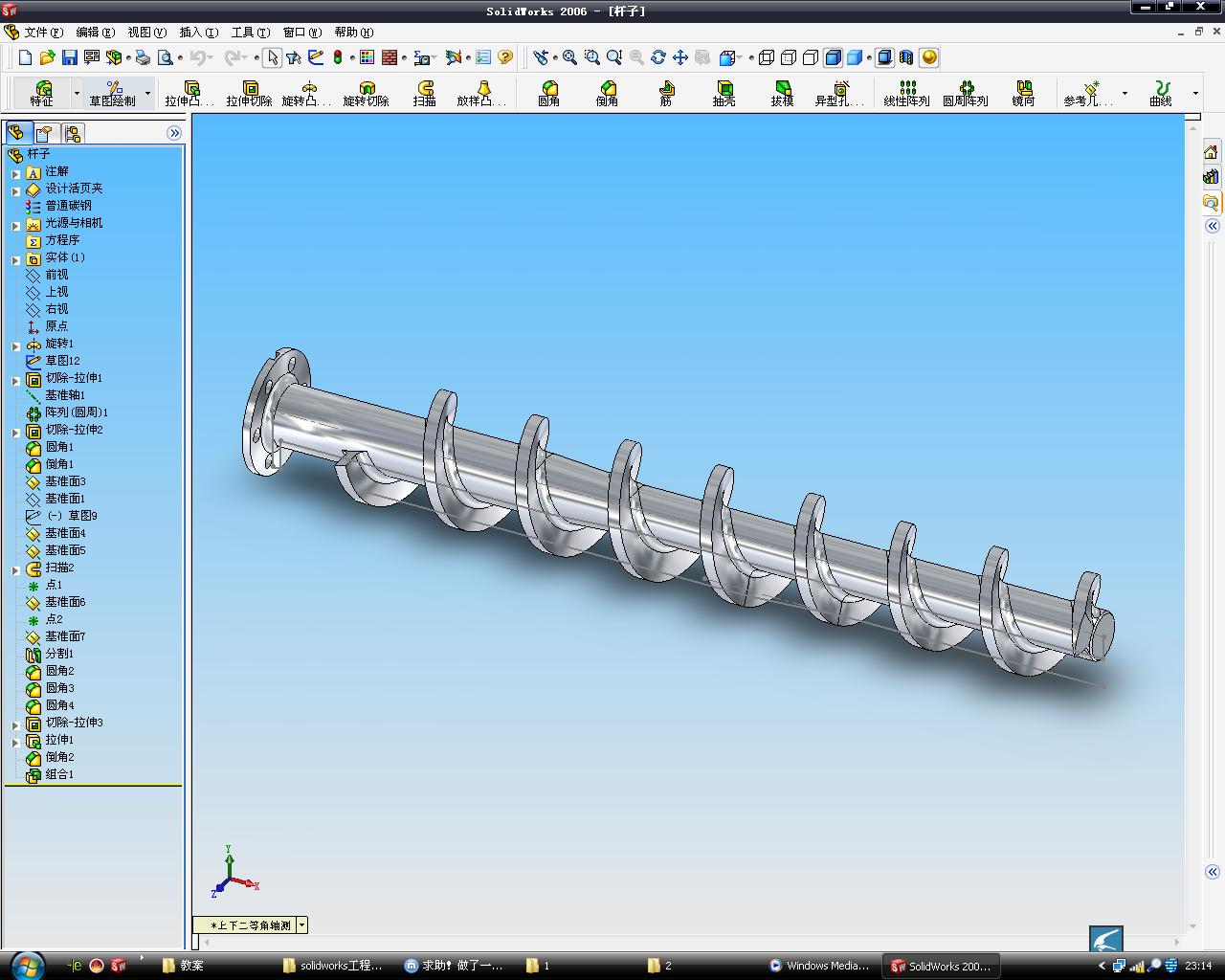

再努力一把,做一个SW2006文件来,完成见附件.楼主可以了吗?

杆子.rar

1.65 MB, 下载次数: 46

评分

参与人数 1三维币 +3 收起 理由
艾飞 + 3 应助

查看全部评分

发表于 2007-4-17 02:33:37 | 显示全部楼层 来自: 美国
原帖由 bobsen 于 2007-4-16 11:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 ]4 O0 x" _! d1 [* v  b: L! J
帝国能不能做一下给我看看?

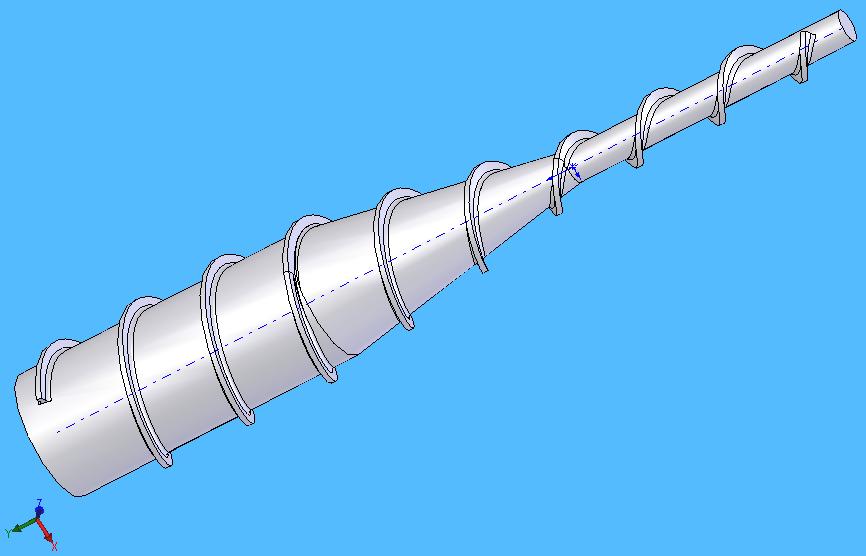

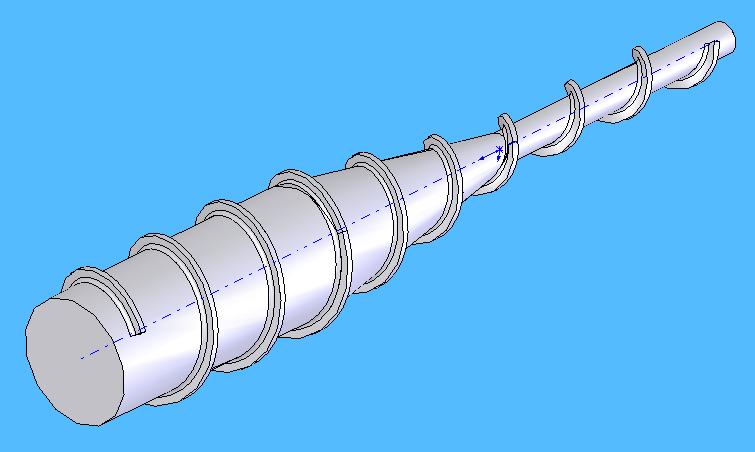

, G2 w" h! n; i9 `2 ~' H搞定了!看看我贴出来的效果图。遗憾的是我的part文件高达4.2M字节,比fushuixiu的大多了,但是我使用的功能没有fushuixiu的多,不知道是什么原因造成这么大的文件尺寸。我用的是2004版的SW。
' I& C7 V3 x" x1 Q3 q* V- _+ R% y+ x8 g4 m# h. K

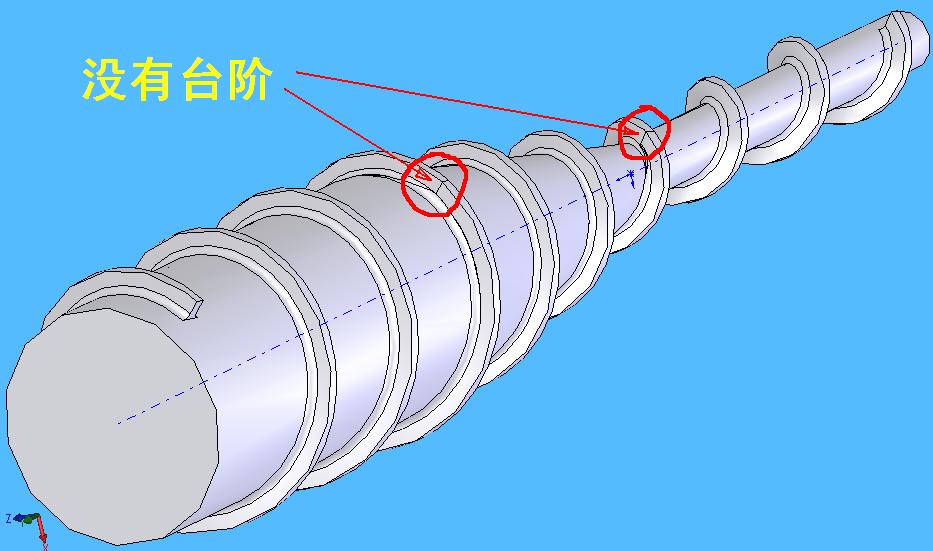

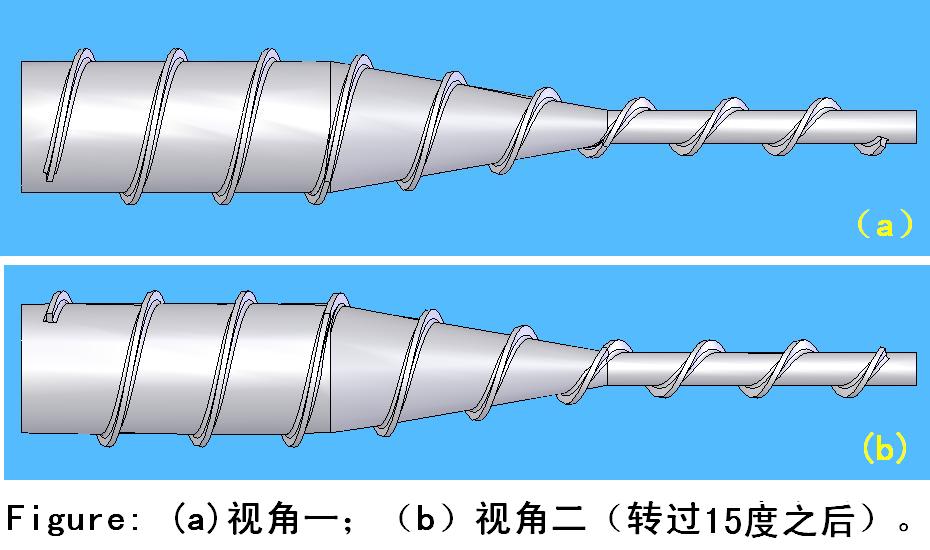

注意看:我做的连接处没有台阶。只要你在设置放样路径的时候把三段螺旋路径连接在一起就可以了,我使用的是曲线工具栏中的“复合曲线”功能把三段螺旋路径连接起来,然后做一个矩形草图,再沿着复合曲线的路径放样,生成螺杆的螺旋叶片,然后再制作螺杆中心的的轴部。倾斜处的角度(15度)我是随便定的。2 j- Z0 n6 z- W* e

+ e+ K8 `$ R% l' x% n' L- U另外,圆角的操作使用的是“面圆角”,而非“等半径”。
, P2 M6 D+ h$ L% U) o! j6 V/ H5 y9 y$ `- d% z' z+ u' ~, d9 T, v# w
[ 本帖最后由 帝国工程师 于 2007-4-17 02:39 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
艾飞 + 3 应助

查看全部评分

发表于 2007-4-17 08:26:42 | 显示全部楼层 来自: 中国广东佛山
不明白...但也支持...我以后常来这里跟各位高手学习
 楼主| 发表于 2007-4-17 09:01:59 | 显示全部楼层 来自: LAN
多谢fushuixiu和帝国,问题应该解决了,我在上班,回去后就试试。
发表于 2007-4-17 16:18:20 | 显示全部楼层 来自: 中国湖北武汉
最后那张图很厉害,又学到了一招
发表于 2007-4-17 18:59:54 | 显示全部楼层 来自: 中国江苏常州
高手啊,都是高手 啊哈哈
