proe装配中角度的问题

saizhongying · 发表于 2007-5-18 08:12:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问
我在proe2.0中用连接装配后
怎样才能把两个构件变成某个特定的角度

maldini · 发表于 2007-5-18 08:41:56

装配中有角度调整的项

shuyouai · 发表于 2007-5-18 13:55:44

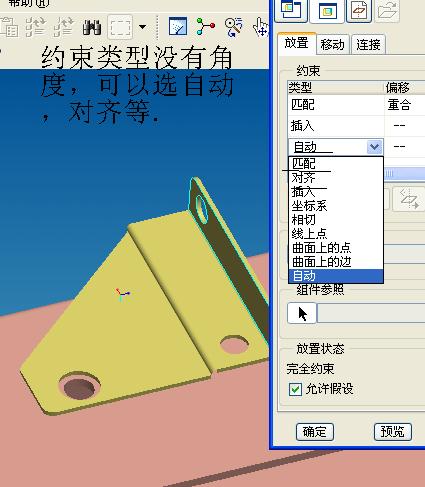

1，如下图装配第三个约束时，约束类型选自动，对齐，匹配等都可以。

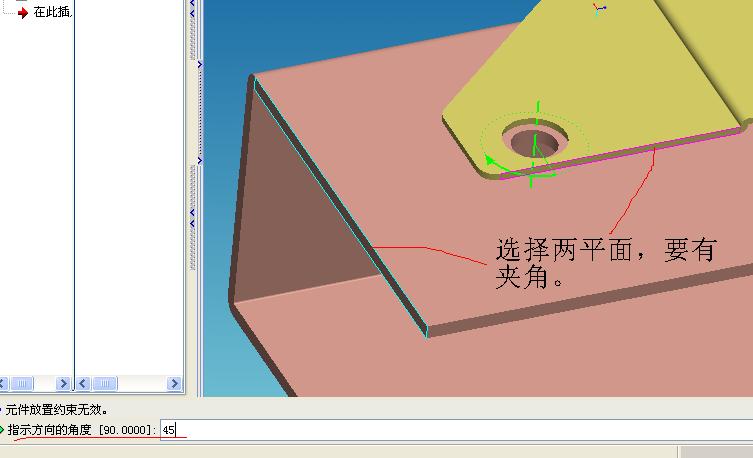

2，关键在此步，选择的两个平面要成一定的夹角才可以。

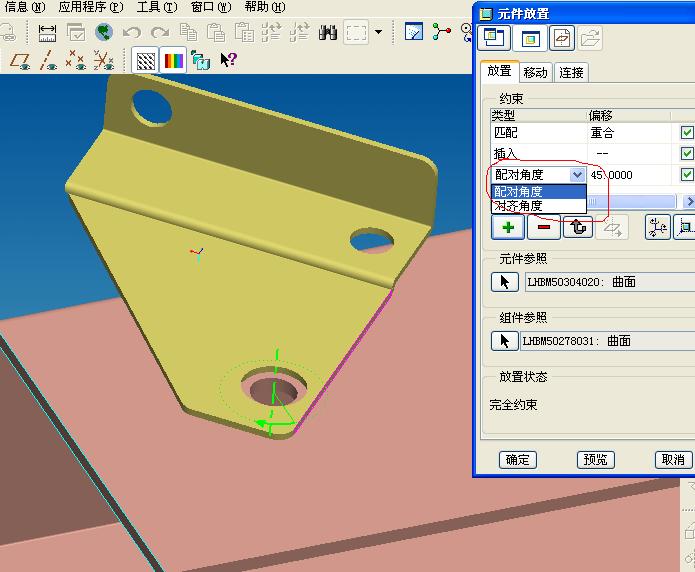

3，输入角度后，就可以了。完成装配后，角度约束有对齐角度和匹配角度两种可供选择。

[ 本帖最后由 shuyouai 于 2007-5-18 13:57 编辑 ]

emily_xu · 发表于 2007-5-18 16:54:45

做角度约束之前一定要存在一个对齐约束，可以是轴和轴对齐，可以是边和边对其。

saizhongying · 发表于 2007-5-19 14:48:33

我用的proe2.0中的连接项不是放置

liuting427 · 发表于 2007-5-19 14:50:13

学习了一招

:lol: :lol:

fuhuajiao · 发表于 2007-5-21 10:42:51

原帖由 saizhongying 于 2007-5-19 14:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 u0 o0 O" |/ B8 \# I' m
我用的proe2.0中的连接项不是放置

做个辅助面，再装配。

雷雨天 · 发表于 2007-5-21 16:19:22

呵呵　３号　厉害啊　　
　谁能帮我提示下　旋转楼梯怎么做啊　？

shuyouai · 发表于 2007-5-22 13:28:32

原帖由 saizhongying 于 2007-5-19 14:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif' f+ Q8 }. t* y! E9 g. n7 ]
我用的proe2.0中的连接项不是放置

一般情况我也很少做运动分析,对连接装配也不是很了解.
我想连接装配属于运动装配,而放置装配则是静止装配.常见的运动方式像平移,旋转等.

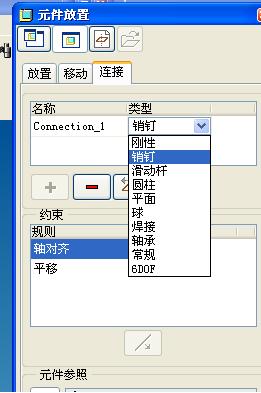

从上图看,基本上每种连接类型都给定了相应的约束规则.也就是说,相应的运动有且只有维一的约束方式.
不知楼主是做什么样子的连接类型.
以上,仅一家之盐.

xge_wang · 发表于 2007-6-7 16:46:12

谢谢楼上分享啊！！！

西门春天哥 · 发表于 2010-1-20 15:38:53

8 楼的！你用在阵列　就可以作旋转楼梯！　很简单的

心无旁骛 · 发表于 2014-1-19 21:14:36

liuting427 发表于 2007-5-19 14:50 static/image/common/back.gif5 ]& ^% \1 e7 e$ V+ U+ i
学习了一招

呵呵，学习啦。。。。

sxd0117 · 发表于 2014-1-22 22:28:44

shuyouai 发表于 2007-5-22 13:28 static/image/common/back.gif
5 R! i! j* r1 r u2 E7 Y一般情况我也很少做运动分析,对连接装配也不是很了解.
) ~# _: e: H, q- h我想连接装配属于运动装配,而放置装配则是静止装 ...

这个是啥版本啊？

zhuxiaofeng-2 · 发表于 2014-1-26 13:39:03

看来上论坛是能学到东西
