紧急求助 几个SMC气缸CAD格式的结构图或装配图 十万火急 都是常见气缸 帮个忙吧

adang9270

现在本人急需以下7个SMC气缸的CAD结构图或装配图  一定是CAD格式的呀
1：CDRB1BW20-180S             摆动气缸
7 `6 [* E. Y; p4 i" O, w% O. x' l2：CDJ2B16-60-A                    CJ2系列双作用气缸
/ X6 o8 s, H9 k8 F3 X0 J3：CDJ2B16-15-A                    CJ2系列双作用气缸
5 p! r* ^1 L# U) x9 {. L4：CDQ2B16-15DM                  CQ系列气缸
. u5 d7 V3 z7 S6 O+ O5：CDQ2B20-15DM                  CQ系列气缸
' M8 J  N" J5 n/ f9 U6：MHQ2-16D                          气爪
7：MGPM16-100                       MGP系列带倒杆薄型气缸
4 k5 }( T2 r! ]/ ~. B+ A前面是气缸的具体型号，后面是该型号气缸的归属大类，请高手行个方便，如果您有该型号气缸的CAD结构图请传给我一下，万分感激！！
$ E* S3 d4 A0 \6 {还有2位5通电磁换向阀的CAD结构图，谢谢大家了，很着急用，等待回音！！
" H/ b! d3 E6 }- O/ ~- }7 u

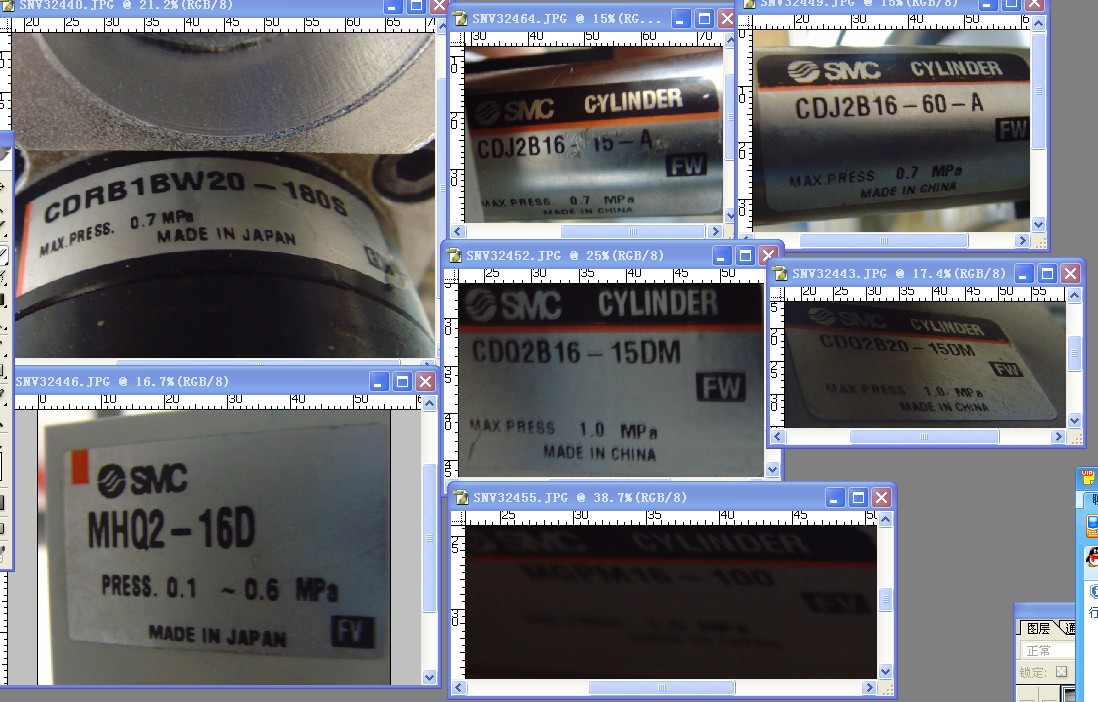

( }5 D" }  Q; z  p6 w! }以下附件是本7个气缸的型号图，本人在气缸标签上拍摄的，只有最后一个有点模糊。

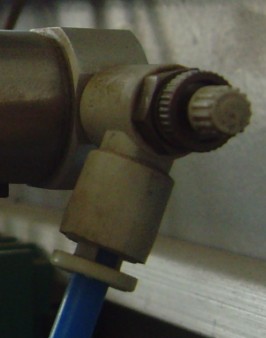

, p, E. d8 m$ Q6 G' Q还有一个流量控制阀的图片，如果有这个阀的结构图请传一下 谢谢了！
6 Z0 j; x9 {; P

5 `: r8 f0 K+ K" I" D" W& O2 P

adang9270

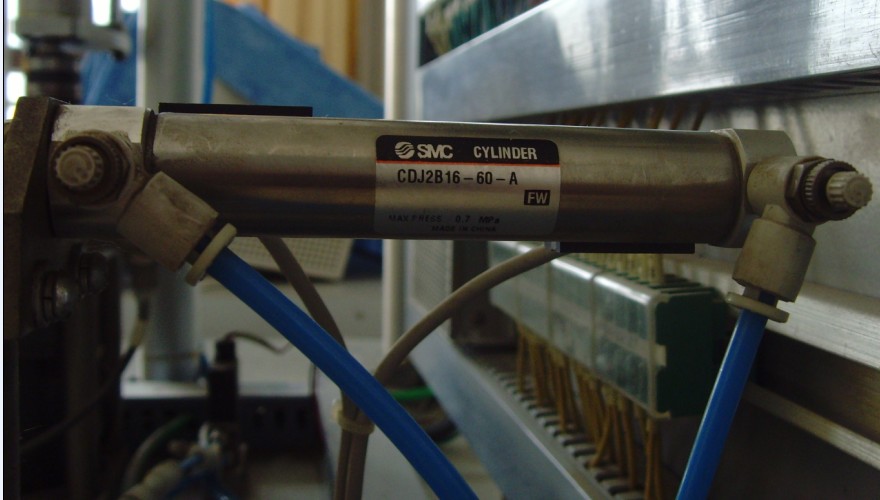

这是其中一个气缸的图片

adang9270

怎么没人回应呢？高手呢？

adang9270

我这有这些气缸的图片 如果需要我可以传给各位。这是一个实验台的气动系统部分，实验台也不大，希望感兴趣的朋友一起探讨

adang9270

天啊，真的没人知道啊？
# R3 E. k, W/ }# a( W这些气缸在SMC现代气动技术里也有啊

sidonggou

到SMC网站下载http://www.smc.com.cn/

adang9270

去那有吗？我怎么下不来呢 你给我下下来再给我好不好啊

kulang_39

我也要阿 。

9619

原帖由 adang9270 于 2007-6-11 22:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
去那有吗？我怎么下不来呢 你给我下下来再给我好不好啊

8 Z( Z' W& b, b- z4 F那个网站需要注册的，你注册后试一试。

eastlakewater

朋友说他们用的是CKD,供应商给了个软件,装在电脑里,输入数据直接生成CAD装配图.

hwxie721

唉! 如果是Festo就好了,连三维图,什么stp,igs,sat,sab, 随便你用什么软件我都能提供可用的模型!

liangzhudong

SMC同样有自己二维三维软件的！可以转化成CAD图的！

wuqtong

叫SMC 销售给你一张光盘不就完了，里面都有的.

lynald

原帖由 hwxie721 于 2007-9-9 22:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 m; O  ^# @9 |. y! V0 N, Y7 D3 z8 Z唉! 如果是Festo就好了,连三维图,什么stp,igs,sat,sab, 随便你用什么软件我都能提供可用的模型!

请问楼上的大侠用的是festo的什么软件，能否告知一二。谢谢

aqaq521

样本信息尺寸可以么？

hhdmywp

我也要看看！！！！！！！！！！！！！！

438831398

到SMC网址下载就可以了
