[会员需求] 关于“波浪扫描”中3D曲线的画法

[复制链接]
发表于 2007-6-23 15:17:56 | 显示全部楼层 |阅读模式 来自: 中国浙江嘉兴

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

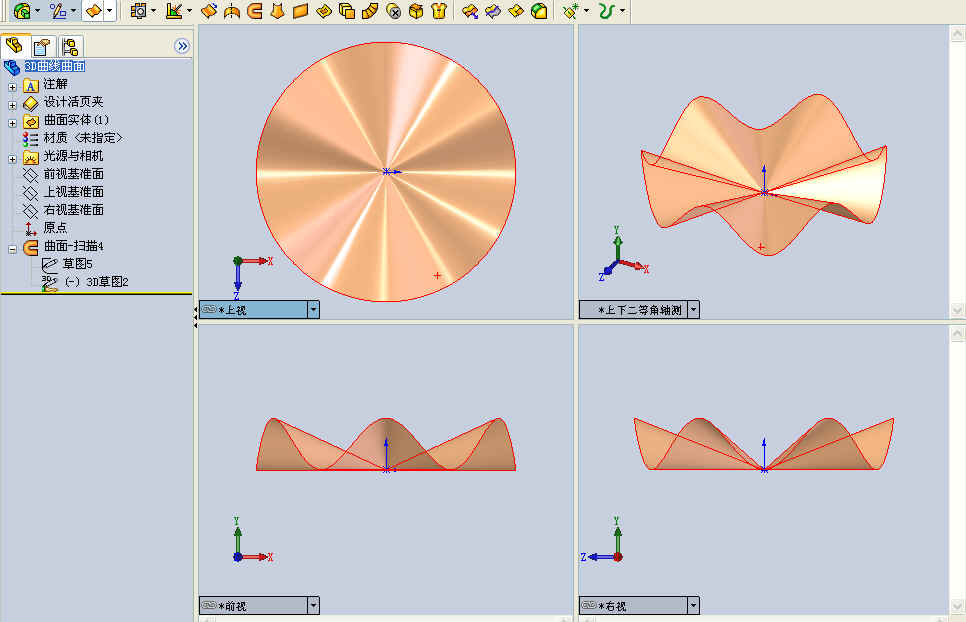

看了不少朋友作的“波浪扫描”的贴子,感到大多数朋友没有完全掌握3D曲线的简易画法,特作了一个教程,希望能大家有所帮助。不妥之处,欢迎批评指正。
 楼主| 发表于 2007-6-23 15:38:03 | 显示全部楼层 来自: 中国浙江嘉兴

关于“波浪扫描”中3D曲线的画法

这是源文件

3D曲线曲面.rar

69.17 KB, 下载次数: 321

发表于 2007-6-23 16:41:00 | 显示全部楼层 来自: 中国香港
以上做法看明了3 \+ i) M7 [+ f* }4 {
请问放射点在两个工作面中间
- r* }. H9 `6 C. s用甚么方法搞
 楼主| 发表于 2007-6-24 08:54:24 | 显示全部楼层 来自: 中国浙江嘉兴
原帖由 laplaplap 于 2007-6-23 16:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif  g; ]  C, A1 O
以上做法看明了
# ^, V6 h* S- D. B% u+ L请问放射点在两个工作面中间
# X- ~# U8 K+ {用甚么方法搞
' W3 Z( m! S& {9 y5 o

8 w, W' h: e  y* e没有明白你说的什么意思,能贴个图上来吗?
发表于 2007-6-24 09:37:03 | 显示全部楼层 来自: 中国广东揭阳

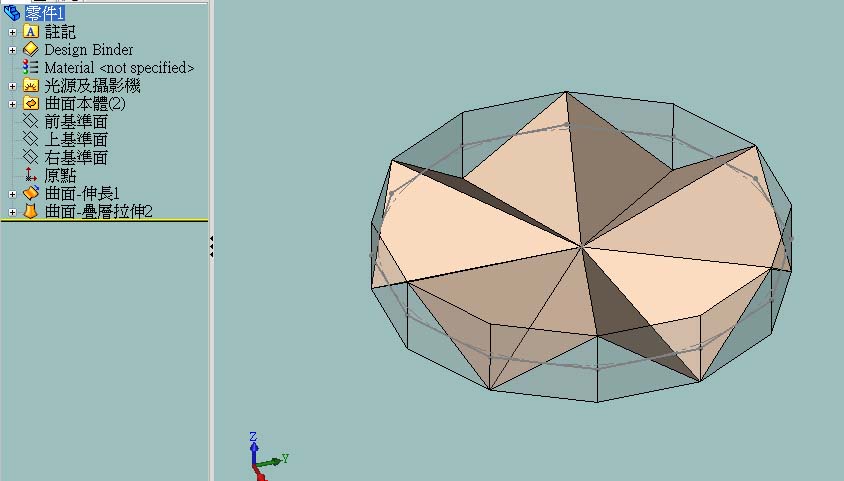

这样也应该可以的
发表于 2007-6-24 11:34:12 | 显示全部楼层 来自: 中国香港
感谢两位大哥助解难题
7 V4 J, M. E8 f) A; ?8 F参考哥们的做法
发表于 2007-6-24 12:53:38 | 显示全部楼层 来自: 中国台湾
以上方法我都使過  但如果是多波浪 這會搞死人 :handshake :handshake
发表于 2007-6-27 10:04:10 | 显示全部楼层 来自: 中国上海
楼主和5楼的方法,都是在3D草图中形成一个空间样条曲线作为曲面成形的依据,只是一个是直接在3D草图中制作,一个是通过连接多棱柱各顶点获得,其道理是一样的。
6 i% [) {, q5 c以上两位的做法都是可以的,其实“星际之魂”的原题中确实没有多少限制。但是就我本身来说还是愿意用其它的方法,原因如下:+ _/ d4 \6 v3 d& y, x# G9 O: J
1、原题中的上视图似乎应是一个整圆,以上的样条曲线做法看上去投影线好像也是圆,其实不是一个整圆。+ a. J0 t2 x" O& V+ m$ f$ ]6 ]3 D( Y
2、许多人读理解为曲面的外周边沿圆周方向按正弦规律分布,从“星际之魂”朋友在其它论坛的相关帖子来看似乎也是此意,但是3D样条曲线与正弦规律完全无关。- x9 E9 H( _, v/ n% g9 `' f. p$ u
3、正如7楼所说,如果波浪数较多时,光连接样条曲线恐怕也是一种负担。
, z1 j* R$ e) _7 h& X! @8 w) S4、这种做法,无法实现设变。现在在实用中经常会出现形状、尺寸有一定的规律可循的零件,一般情况下我们可将它们做成系列零件。可设变是制作系列零件的最常用的方法,所以我倾向于在制作模型时优先考虑可设变的方法,好像已成了一种习惯。
发表于 2007-6-27 12:33:21 | 显示全部楼层 来自: 中国台湾
原帖由 w_hs1 于 2007-6-27 10:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 D  N0 C" ]4 X0 w! w; W楼主和5楼的方法,都是在3D草图中形成一个空间样条曲线作为曲面成形的依据,只是一个是直接在3D草图中制作,一个是通过连接多棱柱各顶点获得,其道理是一样的。
# i- C  i. K  Z以上两位的做法都是可以的,其实“星际之魂”的 ...
2 B* V( X5 p% b

) z0 R) w$ Z, y% ^$ y! x) e% i) y* \同意  w_hs1 兄 經闢的講解 good good good
1 g" K4 j, w1 Y/ a+ U! A設變第一  沒辦法再使牛力 :lol:
发表于 2007-6-27 14:06:37 | 显示全部楼层 来自: 中国台湾

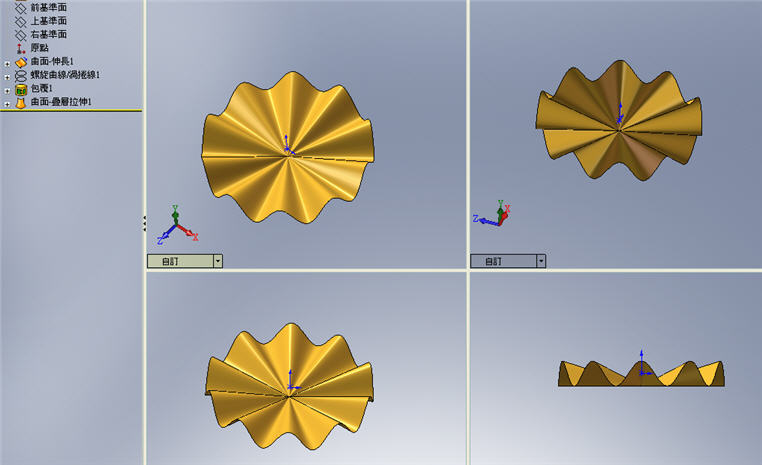

提供一個可設變的方式 :handshake
发表于 2007-7-20 11:02:38 | 显示全部楼层 来自: 中国上海
原帖由 hidingman 于 2007-6-27 14:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) t3 ~+ I- p& @* |9 O  F4 s提供一個可設變的方式 :handshake

6 Z9 {3 O; A1 Y) q* ~# t: z" S; r- ^2 p0 Y6 ^4 P) l
朋友的做法不错,用螺旋线投影出正弦曲线,再包覆到圆柱面上,最后放样出波浪面来。方法清晰、易懂、可设变。

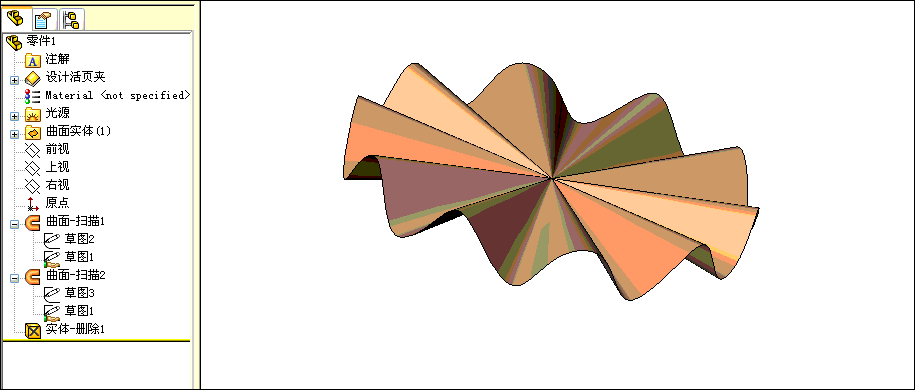

! Q; E6 V3 \/ z8 Y2 H/ Z  g5 ?! _- ?我在其它论坛曾经给出过一个特征的做法,此做法只是练习用而已,不少人反映不太易懂。现在此再给出一种扫描做法,特征虽不止一个,但比较容易理解,方法也比较简单,相信大家只要稍动脑筋就能完成。
0 O0 @6 Z* H2 E/ u: e; r; Z9 G& E8 n
- ?2 l4 m+ u6 F5 a+ l3 Z* Z
' F( j0 `2 W" G+ p- f$ p3 Q[ 本帖最后由 w_hs1 于 2007-7-20 11:22 编辑 ]
发表于 2008-4-14 11:27:24 | 显示全部楼层 来自: 中国江苏徐州
以上做法看明了
+ Q& `& F+ ]  q# V" l6 H6 ~/ r) _请问放射点在两个工作面中间
7 K- K  [( T3 a# `用甚么方法搞
发表于 2008-4-27 16:30:50 | 显示全部楼层 来自: 中国江苏苏州
推荐用函数写一个宏程式来做一条完全封闭闭环二次曲线
2 Y+ t$ B% w) J. B2 K6 x8 E* T此乃最简单而且容易控制的办法
发表于 2008-4-28 14:48:30 | 显示全部楼层 来自: 中国江苏泰州
也可以用螺旋线画出(可以根据你的需要选择螺距)后用转换实体引用,在包敷一下啊.
发表于 2008-5-16 00:05:59 | 显示全部楼层 来自: 中国广东

回复 12# 的帖子

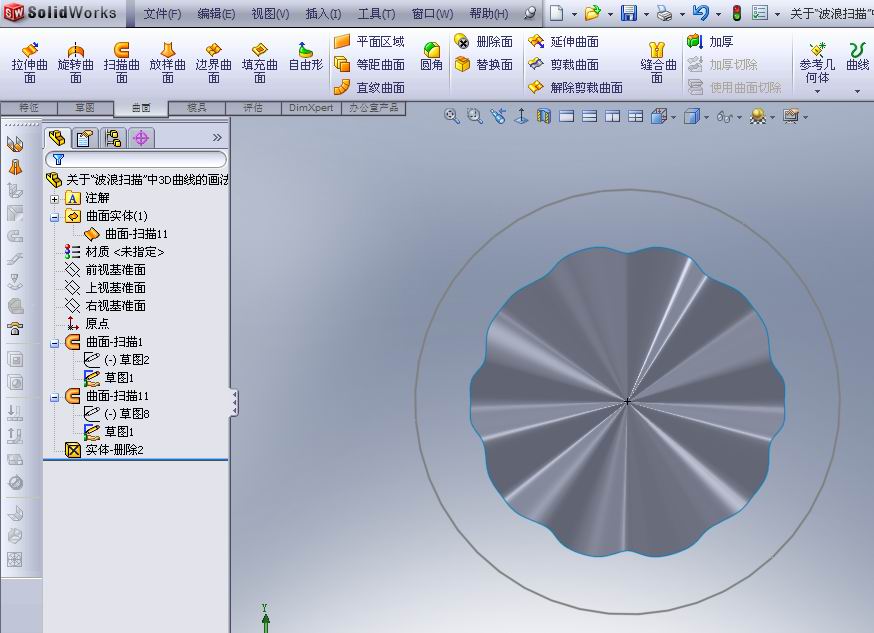

照12楼的做法外面不是一个圆
9 r8 l$ e2 D( j0 s( l; n& k' b. P8 X9 d" l
[ 本帖最后由 asdf888 于 2008-5-16 00:08 编辑 ]

PRT.rar

109.98 KB, 下载次数: 89

发表于 2008-5-16 20:54:16 | 显示全部楼层 来自: 中国上海
原帖由 asdf888 于 2008-5-16 00:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif' |4 h7 ~: T9 d, X
照12楼的做法外面不是一个圆

, y% F! T/ U  l& j7 K/ U) ~. }8 d6 F" [
没有理解做法当然有问题,不仅外面不是圆,而且波浪形也不符合正弦规率。7 r* [5 ?7 K1 [7 p+ Z# I- G6 |3 [

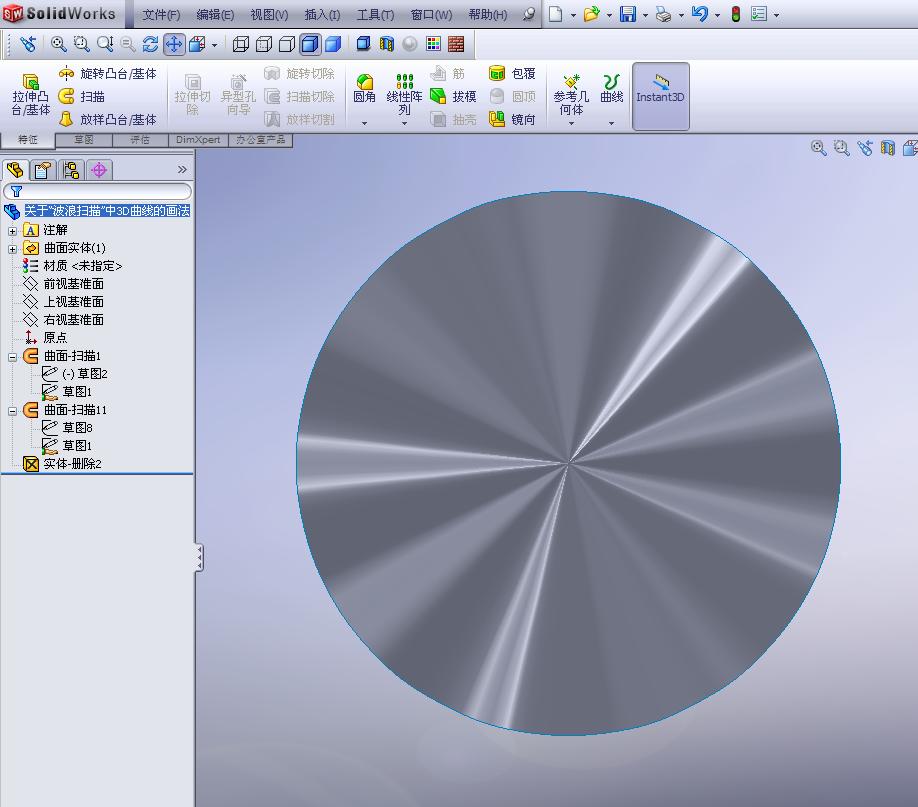

我将你的模型改了一下,你看外面是否是圆形了。

PRT.rar

100.79 KB, 下载次数: 121

发表于 2008-5-16 22:03:19 | 显示全部楼层 来自: 中国广东

回复 24# 的帖子

原来是我的草图方向搞错了:L
发表于 2008-5-17 10:09:36 | 显示全部楼层 来自: 中国河南开封
晕了,还是不对啊,编辑你第二个扫描特征,提示重建模型错误。不老先生,请赐教
# \* Q- s0 g, \% c* _* ~具体:引导线#1是无效的,它不与截面平面相交
发表于 2008-5-17 14:04:18 | 显示全部楼层 来自: 中国广东佛山

回复 25# 的帖子

不老先生做的方法,我制成视频上传 给大家分享:lol:6 n; B: I$ Y: k& _$ W$ W# H

; ^4 X/ R3 d7 J3 H! e# j[ 本帖最后由 asdf888 于 2008-5-17 21:47 编辑 ]

SolidWorks 2008波浪扫描中3D曲线的画法(第二种方法).part1.rar

1.39 MB, 下载次数: 281

SolidWorks 2008波浪扫描中3D曲线的画法(第二种方法).part2.rar

1.28 MB, 下载次数: 238

发表于 2008-5-17 20:05:41 | 显示全部楼层 来自: 中国河南焦作
:loveliness: :loveliness: 谢谢了,技术交流嘛,占用你时间,确实很不好意思
% {7 S8 K+ i' V/ g9 v: w3 N: W已经下载了,还没有看,我比较笨,谢谢指点哦
" J9 o1 A9 G' y/ N2 b' Q; c8 ?1 {/ u! V$ G' L# ?5 o
[ 本帖最后由 qiao135224 于 2008-5-18 06:25 编辑 ]
发表于 2008-5-18 10:16:42 | 显示全部楼层 来自: 中国重庆
好像上面都是用SW08做的,我用06也做成功了
发表于 2008-5-19 13:28:57 | 显示全部楼层 来自: 中国河南开封
经实践证明,这个曲面可以通过改变扫描路径的方法成功做出,即:建立一个平行于上视的基准面用作第二个扫描特征的扫描路径平面,并可以任意同心圆(与第一个扫描路径同心)作为扫描路径。并可通过剪裁曲面改变其大小,软件确实有问题,也就是俗称的:BUG :loveliness: :lol:
6 G9 N% p4 T5 I/ y& C
& D* }5 _+ x9 \( X0 y[ 本帖最后由 qiao135224 于 2008-5-20 10:41 编辑 ]

曲面.rar

182.07 KB, 下载次数: 71

000

发表于 2008-5-21 11:56:51 | 显示全部楼层 来自: 中国河北承德
我也遇到了与楼上的朋友一样的问题,08版的3.0或3.1均提示:引导线#1是无效的,它不与截面平面相交。可我用06版SP0.0一次就做出了。楼上的朋友请多多指点。先谢谢了。
