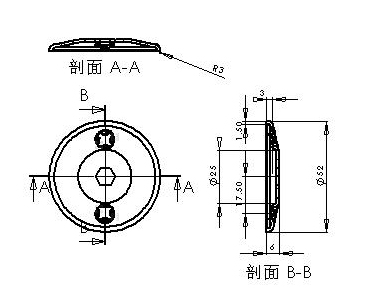

这种冲压件怎么按钣金件画法画出

alnyang · 发表于 2007-7-22 17:21:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

这种冲压件怎么按钣金件画法画出

alnyang · 发表于 2007-7-22 17:37:45

俺只能用一般的画法，感觉不太像，又不能展开。

bugkillbug · 发表于 2007-7-22 18:54:18

这个应该可以用压印做

alnyang · 发表于 2007-7-22 21:21:36

请赐教，应该怎么做

hahap · 发表于 2007-7-23 12:32:12

图像太小了,看不清哦,可不可以放大再截图呀!

hidingman · 发表于 2007-7-23 14:23:51

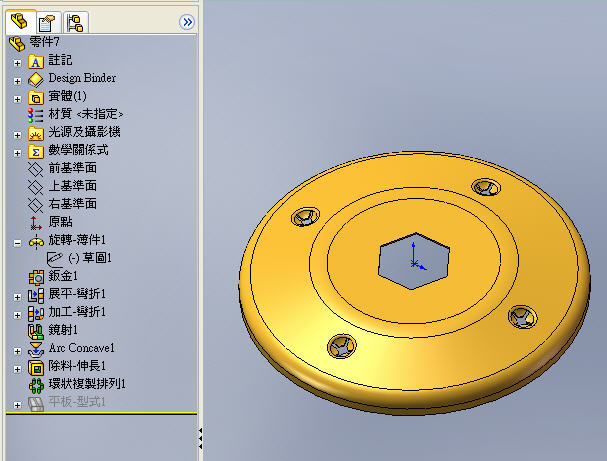

展不開亂畫

:lol:

rowater · 发表于 2007-7-23 14:51:59

楼上的，你增强哦，能否上传愿档，谢了

alnyang · 发表于 2007-7-23 15:41:39

请上传part文件，我好好学学。

hidingman · 发表于 2007-7-23 17:14:59

07 PART

:)

hahap · 发表于 2007-7-23 17:52:33

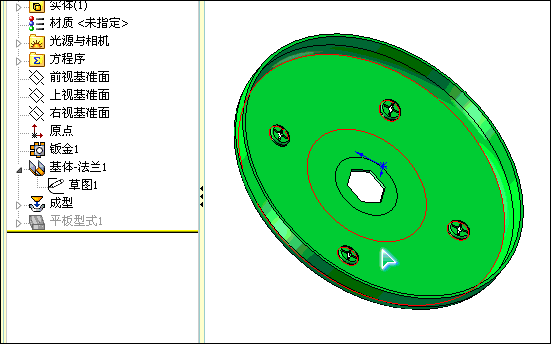

做这样为什么非得想用钣金做呢?做出来也只能看个样,又不是能展开的,来个成形的,呵呵!

shan1363 · 发表于 2007-7-23 19:09:45

原帖由 hahap 于 2007-7-23 17:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" F1 w4 l0 x* ~ 做这样为什么非得想用钣金做呢?做出来也只能看个样,又不是能展开的,来个成形的,呵呵!

做得真好！老大能做个教材吗？谢谢！

ldy188 · 发表于 2007-7-24 09:25:22

原帖由 hahap 于 2007-7-23 17:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif y# Y+ P: K5 H" s% T. o1 L
做这样为什么非得想用钣金做呢?做出来也只能看个样,又不是能展开的,来个成形的,呵呵!

成型工具做了半天吧。够强。:lol: :lol:

hidingman · 发表于 2007-7-24 10:06:13

原帖由 ldy188 于 2007-7-24 09:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif! c; ]1 U7 Z' P! e; u5 a- ^; h
& \: F5 k; k6 J+ p# U7 c0 b
成型工具做了半天吧。够强。 :lol:

可以用壓凹反向操作

hxz128 · 发表于 2007-7-24 17:06:53

拉伸成型的零件是不能进行展开的，所以钣金中的压凹和用实体来做

alnyang · 发表于 2007-7-26 18:50:06

成型的怎么做，另外图上只有两个沉孔，怎么各位都画了3个

alnyang · 发表于 2007-7-29 20:27:37

沉空要怎么做，盼告知

hahap · 发表于 2007-7-30 10:05:43

我把SW2007做的文件上传给你做下参照吧,多去体会,总能得到不少收获的!

chenqfu · 发表于 2007-7-30 19:45:24

你这个零件在SW中是不能展开的,可以在FTI中展开,在SW中有很多种画法,就看你的熟练成度了,

tzhmei · 发表于 2007-7-30 19:49:59

这样的成形工具要做半天,你也太小看hahap了.

hidingman · 发表于 2007-7-31 00:33:22

原帖由 tzhmei 于 2007-7-30 19:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 L/ g8 j1 G4 T6 i! N$ ]1 @1 U/ G
这样的成形工具要做半天,你也太小看hahap了.

他是玩笑話吧

hahap 確實是good good good

zhaozhihua · 发表于 2007-7-31 02:41:35

用曲面做了在用钣金转换可以吗？

lfenger2008 · 发表于 2007-7-31 17:33:59

这种形状零件钣金是无法展开的

fs_xiao · 发表于 2007-8-6 10:44:05

冲压件按钣金件画法画出无实际用处，冲压件放样是按面积相等来放的!用BLANKWORKS插件放吧!

bugkillbug · 发表于 2007-8-7 00:21:58

原帖由 lfenger2008 于 2007-7-31 17:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif- E0 S- c+ X( j% x
这种形状零件钣金是无法展开的

冲压件是无需展开的，
不过估算原材需要第三方插件解决

jmhtoyou · 发表于 2008-1-19 16:00:03

果然都是牛人呀，學習了!
