钣金怎么做加强筋!

edongxu111 · 发表于 2007-8-4 17:29:30

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问各位大侠,UG在钣金折弯处怎么做加强筋啊??

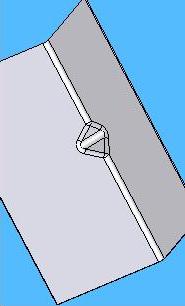

做图示加强筋.

[ 本帖最后由 edongxu111 于 2007-8-4 17:31 编辑 ]

小李飞刀 · 发表于 2007-8-4 18:09:50

自己先找本书看了再来问吧

华哥 · 发表于 2007-8-4 22:33:42

职业汽车设计呵呵，真的假的，连这也问？

:L

edongxu111 · 发表于 2007-8-5 12:00:40

哈哈
不管你们怎样鄙视我
我还是要问,知道的告诉我啊
谢谢啊

阿帕奇 · 发表于 2007-8-5 16:46:41

先在实体中用肋的命令做出这个肋，做完后再用钣金的命令生成钣金

edongxu111 · 发表于 2007-8-5 21:03:28

谢谢"阿帕奇 "
钣金加强筋形成原理和一般的铸造件不同,钣金是用凸模在折弯处压出来的,故外侧内凹,里侧凸出.
不知道"阿帕奇 "能不能做个示范给我!
我想用实体冲压试试
咳,在UG钣金做加强筋下手真难啊

那时我的无知了

，我不是专业做钣金的，对不住了

[ 本帖最后由阿帕奇于 2007-8-11 19:29 编辑 ]

华哥 · 发表于 2007-8-6 13:19:25

呵呵，有鉴于楼主的好学精神，特发上操作视频，摘自[钣金设计典型范例教程]第9章。

122542775wzp · 发表于 2007-8-6 13:31:54

我的机子刚装系统,软件还没装,不过我告诉你有个BEAD(钣金筋槽)命今,可以做筋,可以做圆形筋,U形筋,V形筋,端面也有三种,分别是成形,切开和冲压.

122542775wzp · 发表于 2007-8-6 13:36:40

UG做筋是很方便的步骤是:
点击BEAD命令----构建草图截面----选择截面形状----端面选项----输八筋槽参数----OK,等我装好软件给你做个视频

edongxu111 · 发表于 2007-8-6 19:37:56

谢谢楼上两位,我等着啦,哈哈!
"呵呵，有鉴于楼主的好学精神，特发上操作视频，摘自[钣金设计典型范例教程]第9章。"大哥的我没看到啊,难道权限不够?

华哥 · 发表于 2007-8-7 07:10:34

不好意思，昨天发不上。

华哥 · 发表于 2007-8-7 07:20:04

:L 发5个竟然说不行

snowsun · 发表于 2007-8-7 07:24:59

钣金的资料真的是太少了

华哥 · 发表于 2007-8-7 07:25:48

我上几天看见一位朋友在一个贴里可以发20个附件的，请问版主这是怎么回事？难道是防火墙的原因？

华哥 · 发表于 2007-8-7 07:37:25

原帖由 122542775wzp 于 2007-8-6 13:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif& J( Z- g% e+ H
UG做筋是很方便的步骤是:
, e/ ~$ [ v4 t! K$ G- J! v, R点击BEAD命令----构建草图截面----选择截面形状----端面选项----输八筋槽参数----OK,等我装好软件给你做个视频

不知您用的是什么版本，我也很期待您的视频。

pdch · 发表于 2007-8-9 10:11:32

UG在钣金折弯处做加强筋时，需先建立基准面与圆弧相切，再调用钣金模块里的压槽功能即可。

clztp2004 · 发表于 2007-8-10 10:16:07

原帖由华哥于 2007-8-7 07:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. Q+ x) P/ a* ?( r: h% n; l% u3 G* i6 v我上几天看见一位朋友在一个贴里可以发20个附件的，请问版主这是怎么回事？难道是防火墙的原因？

你将已经发完了四个附件的帖子选择编辑，然后接着上传附件，再加上四个完成后发布，同理可继续编辑并发布，就可以在一个帖子里发N个附件了。

[ 本帖最后由 clztp2004 于 2007-8-10 10:17 编辑 ]

19840901 · 发表于 2007-8-10 10:23:00

欠缺的就是学的精神，呵呵．向楼主学习

edongxu111 · 发表于 2007-8-10 22:07:27

我比较笨!

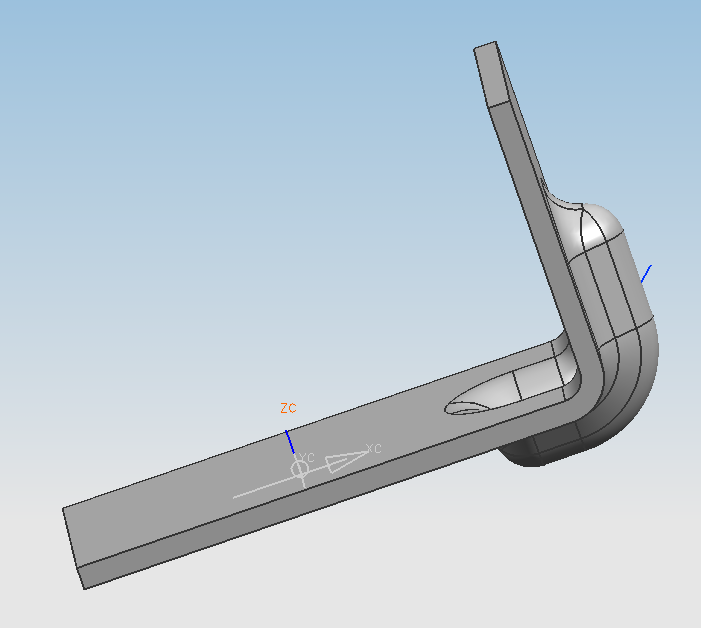

按照"华哥 "给我的视频,我只会做如此加强筋.
只能外凸,不会内凹!

guojayu320 · 发表于 2007-8-11 09:36:14

已经下了，教程不错啊。又有学习了。我钣金用的不多

lisanhu · 发表于 2010-8-7 11:48:31

正需要这方面资料，非常感谢楼主

computer0070 · 发表于 2011-1-21 20:21:19

谢谢，学习了，呵呵

wlz1022 · 发表于 2011-1-22 12:13:53

下了，备用，谢谢！

liusihai520 · 发表于 2011-3-20 14:50:45

下载下来学习学习

success86 · 发表于 2012-6-27 21:33:43

多谢，正在寻找这方面的资料
