这种齿轮如何画？

David_dai · 发表于 2007-9-4 13:05:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我在绘图过程中遇到困难请高手解决

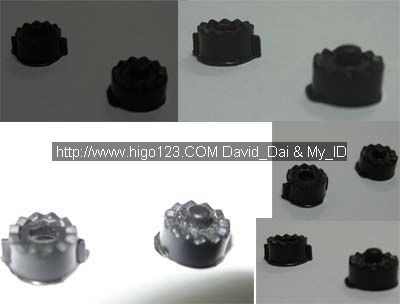

具体见照片

另外问一下这种类型齿轮的专业术语叫什么？

[ 本帖最后由 David_dai 于 2007-9-4 13:06 编辑 ]

JSKSGS · 发表于 2007-9-4 13:47:04

这不像齿轮到像是（棘爪）离合器，如果，一定要叫齿轮，我想应该叫端面齿轮

David_dai · 发表于 2007-9-4 13:52:01

那这个（棘爪）离合器怎么画呢？

wsj249201 · 发表于 2007-9-4 14:17:27

查一下有关联轴器的图册，上面有。

kaixin · 发表于 2007-9-4 14:21:52

是否算是标准件呢？？？？

David_dai · 发表于 2007-9-4 14:23:18

原帖由 kaixin 于 2007-9-4 14:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ x# S, z6 g+ ]) Z
是否算是标准件呢？？？？

应该不是！
我是被上面的牙齿难倒的！
主要是第一次接触
对牙齿特征不熟悉

dengruiwen · 发表于 2007-9-4 17:09:00

这个似乎不是用CAD做得出来的好象在PROE里要用的参数控制

路人 · 发表于 2007-9-4 17:35:35

是不是斜齿轮呢？要画的话CAD也能画出来就是复查点，楼主可以去查查有关斜齿轮的标准

WANGF · 发表于 2007-9-5 06:32:19

查一下有关离合器的图册，上面有。只要画个齿的局部放大视图,另的只要表示一下就行

David_dai · 发表于 2007-9-6 10:50:45

有没有详细的作图说明？

lk06315 · 发表于 2007-9-6 20:34:42

查一下有关离合器的图册，上面有。

shengshi · 发表于 2007-9-11 00:59:55

用cad不好画,在proe里有可变剖面扫描很容易就出来了,看来还是多学点东西好

enil · 发表于 2007-9-11 08:22:05

我猜是个联轴器里的一种吧!

看你画二维图还是三维图了!哪种软件也可以!你熟悉哪种用哪种!

Angela214 · 发表于 2007-9-11 08:25:21

似乎很难画
我也不清楚
CAD画的出来吗

David_dai · 发表于 2007-9-11 09:28:52

原帖由 enil 于 2007-9-11 08:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* E' Z. c# ^# r2 q% j! d, | t# d我猜是个联轴器里的一种吧!
" Q& W5 u. W% O; c5 G7 P9 N2 N- V/ y! W9 p/ }# X, S
看你画二维图还是三维图了!哪种软件也可以!你熟悉哪种用哪种!

我画三维图，用CAD试过，但不能确定是否正确

yaovac · 发表于 2007-9-11 09:38:08

说实话,我没见过,不过感觉有点类似电磁离合器，呵呵！

longer810714 · 发表于 2007-9-11 10:47:15

这怎么能叫齿轮呢？不过到是不太好化！
