圆锥螺旋展开图

wangdaowei · 发表于 2007-9-7 12:47:24

您需要登录才可以下载或查看，没有帐号？注册

x

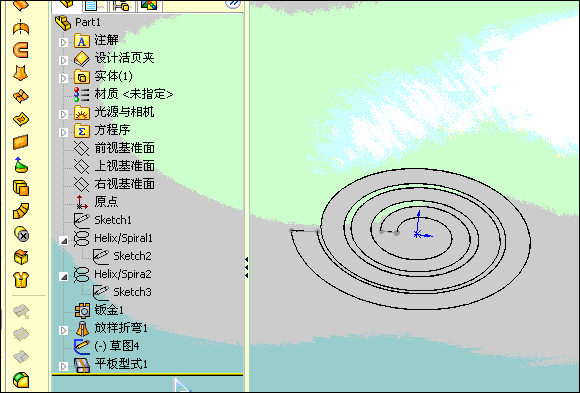

想把圆锥螺旋展开成平板以方便下料.所谓sw里有什么好方法吗？俺用cad画展开图，靠，头都大了，老大们帮帮忙吧

;)

hidingman · 发表于 2007-9-7 13:24:35

放样钣金可以做到

:)

li5jun1 · 发表于 2007-9-7 13:40:56

原帖由 hidingman 于 2007-9-7 13:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 ]+ E; E1 D2 m' G2 E5 D4 o7 b
放样钣金可以做到 :)

这都能做到？做一个看看

我也开开眼界

hbycxam · 发表于 2007-9-7 13:48:41

原帖由 hidingman 于 2007-9-7 13:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 G# k# f! U! F% n7 \6 y$ I; j
放样钣金可以做到 :)

强烈请求做一个让我们大家学习学习!!!!

hahap · 发表于 2007-9-7 14:11:52

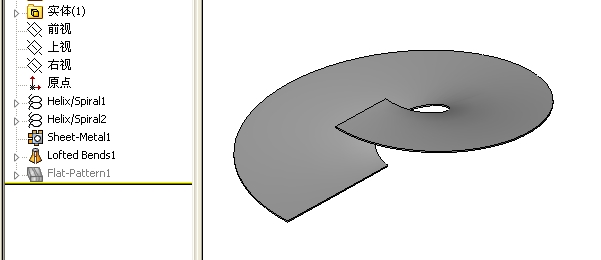

可以用放样做成这样,只要展开时不重叠就能做成功!像楼主的图绕着管,应该做不到.

[ 本帖最后由 hahap 于 2007-9-7 14:21 编辑 ]

于曰 · 发表于 2007-9-7 19:13:25

强人，但是我看不懂呵呵

flying-cloud · 发表于 2007-9-7 19:59:12

:L 能不能放慢点？或者上传一个PART吧，

:handshake

wangdaowei · 发表于 2007-9-8 08:03:42

各位大哥没好法子了吗?

:L

hahap · 发表于 2007-9-8 09:46:16

都说了,像你这样的图钣金能展开吗?要能展开全是重叠在一起的,可没有这样的钣金吧!

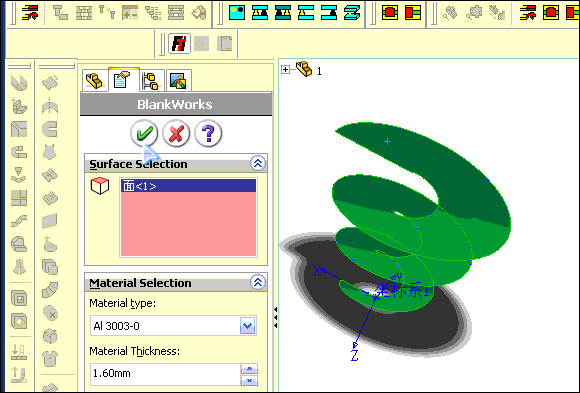

要不做个放样曲面,再用BLANKWORKS这个SW钣金插件展开,(插件在论坛SW版里搜下载)可展开来的是重叠了一整块的,
应该不对.

[ 本帖最后由 hahap 于 2007-9-8 10:03 编辑 ]

w_hs1 · 发表于 2007-9-11 17:29:41

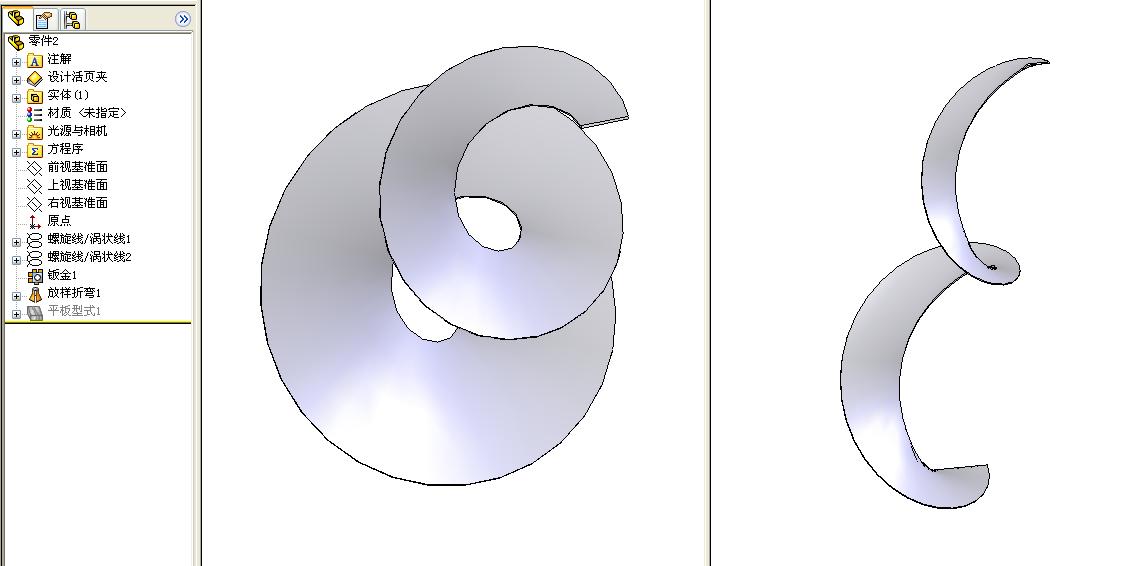

楼主这种零件一般都是分段展开，实际生产中也是以几张板下料、弯形、拼接而成的，怎能要求在一张板中展开呢？
当然，从理论上来说，一张板展开的角度确实可以大于360度，图中所示是两圈螺旋的展开，但是要求螺距很大，螺旋面宽度很窄，与实际的需要相差很大。

wangdaowei · 发表于 2007-9-12 11:55:44

１０楼的大哥说的对，是应该分几块来展开，能给小弟做个教程传上来吗？谢谢了

mhx · 发表于 2007-9-12 12:00:08

cad钣金展开软件很快就能搞定的。

hahap · 发表于 2007-9-12 14:56:31

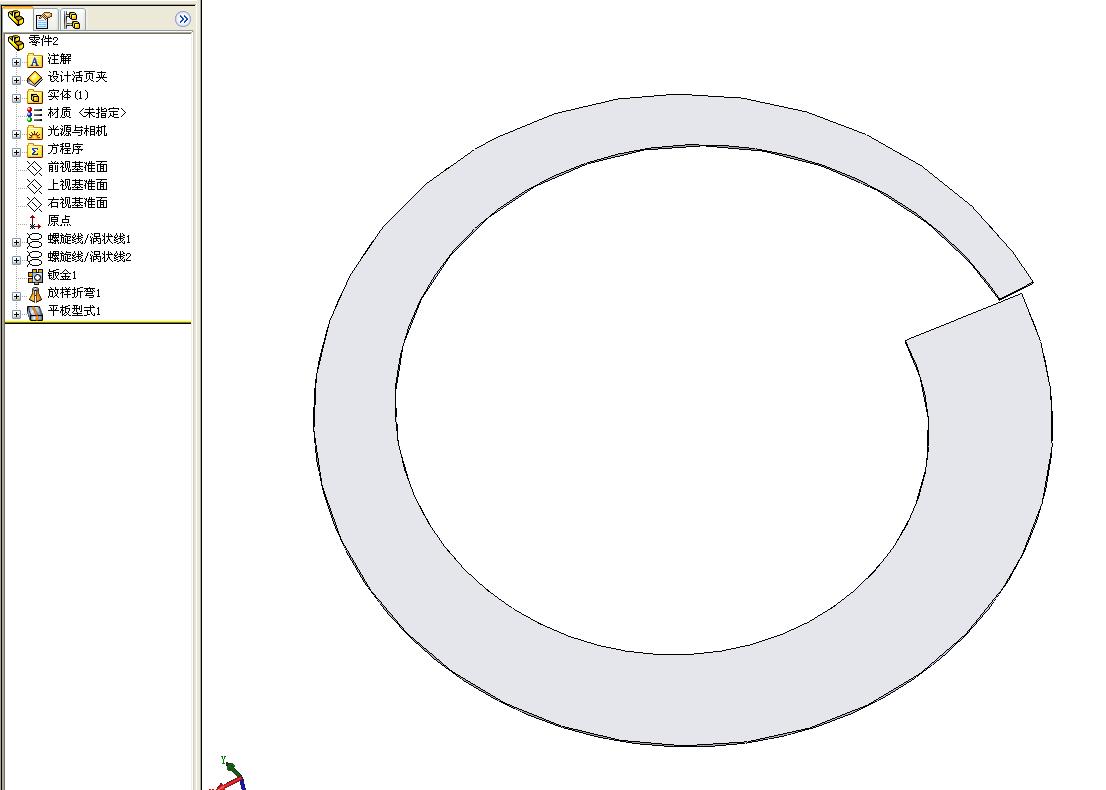

以1圈了单位,多做几个就好,毕竟1圈以内的可以展开

wangdaowei · 发表于 2007-9-14 09:49:43

谢了13楼，我懂了

:loveliness:

中华剑 · 发表于 2007-9-14 09:53:50

谢谢你,提供好的教材.这几正遇到这个事,很有帮助.

wangdaowei · 发表于 2007-9-14 10:02:05

怎样才能把标题改为以解决？

hahap · 发表于 2007-9-14 10:43:29

你的主题发表超过5000分钟就不能再编辑了,还是由版主来帮忙改!

wangdaowei · 发表于 2007-9-14 11:30:23

版主帮忙改成已解决吧，公司不让上网，现在改不了了:

:loveliness:
