[讨论] 有什么方法能画出各种齿轮

 关闭 [复制链接]
发表于 2007-9-20 19:00:41 | 显示全部楼层 |阅读模式 来自: 中国安徽合肥

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
有什么方法能轻松画出各种齿轮+ L# h( B1 B5 S! @8 }2 {, D$ r

4 [8 F) i* B8 l* X; i[ 本帖最后由 唐昕晨 于 2007-12-25 18:09 编辑 ]
发表于 2007-9-21 10:28:38 | 显示全部楼层 来自: 中国江苏扬州
我也想知道这个方法呢
发表于 2007-9-21 12:43:20 | 显示全部楼层 来自: 中国上海
什么意思?是不是要经过计算?如果你计算好了,直接画个园就可以了。如果没有计算,那就是另外一个概念了。如果计算好了,想画得好看一点,比如要画点齿形什么的,那办法很多,有近似法,比较简单的可以利用比如 MDT 中的有关画齿轮的工具,来画。当然首先你要知道一系列数据。这样你可以把齿形也画出来,不过从设计的角度来看,实际意义不大。
  |3 d1 m/ |2 Q
$ l9 l$ F- f: m$ y6 T. Z[ 本帖最后由 nangueiyan 于 2007-9-21 12:45 编辑 ]
发表于 2007-9-21 12:47:23 | 显示全部楼层 来自: 中国广东佛山
CAD有数据就能画了呀~
发表于 2007-9-21 14:24:48 | 显示全部楼层 来自: 中国安徽芜湖
真不知道版主是什么意思,画齿轮有数据都可以,要是想点一下屏幕就把齿轮画出来好像有点不可能!
发表于 2007-9-21 17:25:07 | 显示全部楼层 来自: 中国湖南常德

CAD画这种的功能不完善

个人认为,用CAD画这个不太好,一般情况下都是画近似的,再在图框栏的说明里面说明模数之类的就行了,若真要画可以到PRO/E或CAM吧。
发表于 2007-9-21 20:07:50 | 显示全部楼层 来自: 中国浙江宁波
ACAD中绘制齿轮的齿廓曲线一般是使用样条曲线进行模拟,通过渐开线方程计算给定参数渐开线上的多点然后用样条曲线模拟,精度靠点的个数来控制,借助二次开发实现比较容易。

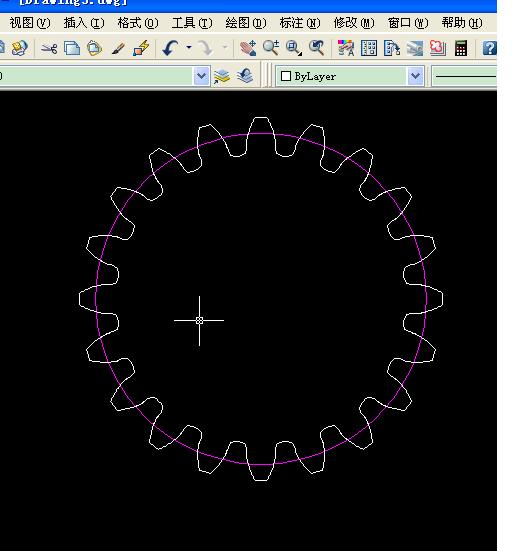

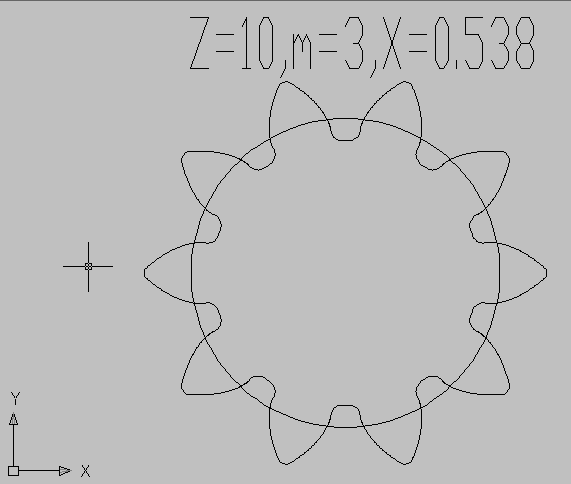

3 }1 H2 w+ O9 S+ R: s) A下图为ACAD中渐开线直齿轮绘制效果图;
发表于 2007-9-21 23:17:10 | 显示全部楼层 来自: 中国广东东莞
LISP 二次开发的工具可以方便绘制

LISP 二次开发的工具可以方便绘制

LISP 二次开发的工具可以方便绘制
发表于 2007-9-21 23:27:10 | 显示全部楼层 来自: 中国四川成都
可以用CAXA电子图板画,再将它转到Autocad中。这个方法比较快!
发表于 2007-9-21 23:37:20 | 显示全部楼层 来自: 中国广东东莞
使用方法:: ~6 f) A* W" B, j& C. |" c
- b9 ^: ?' M* A5 B
工具--AUTOLISP--加裁应用程序--选中解压出来的GEAR文件,加载后关闭(也可以加入启动组这样下次用它的时候就不用再手动加裁了。
# ]. p% ~2 i$ Y2 B7 x输入命令GEAR。& M5 l2 ~4 e/ k* I6 O

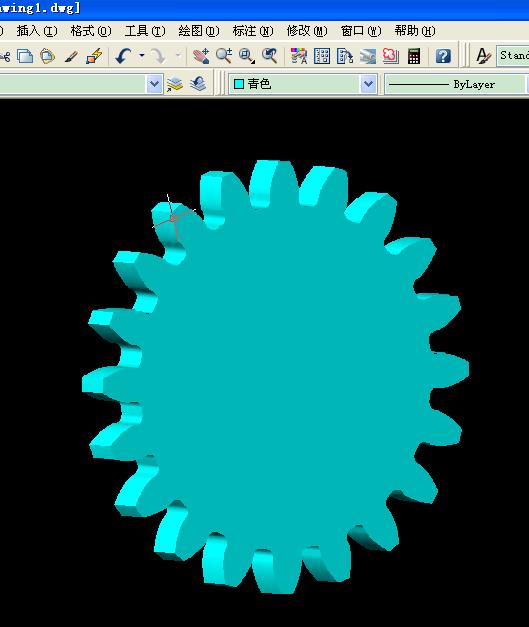

据提示操作:1,请输入齿轮中心点:2。齿轮的模数m <5>;  3, 齿轮的齿数z <20>:  4, 渐开线精细度(值越小,渐开线越精细,但复杂程度也越高(0.1<=精细度<=10)<1>,数字越小,齿形越精细。  5,需要三维直齿圆柱齿轮吗?(Y/N)<N>$ o8 U( g5 q- ~' r2 }  D) i. ]
' K; t+ x* t  x
OK。。一个齿轮绘出了,有大把的时候喝茶了。。

Gear.rar

3.38 KB, 下载次数: 105

发表于 2007-9-22 10:19:55 | 显示全部楼层 来自: 中国广东东莞
头晕!!!!!!太高难度了....我刚学2D的
发表于 2007-9-22 10:47:13 | 显示全部楼层 来自: 中国重庆
我也在学2D,不过也开始接触一些3D3 m9 ?6 t* S5 k
不过还是看不 太懂
发表于 2007-9-22 12:21:17 | 显示全部楼层 来自: 中国江苏无锡
原帖由 lovexp2 于 2007-9-21 23:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( X, s  J1 w7 A; e% c6 q使用方法:
1 e) v% [) a& E4 S! e. M- m
' z* l3 C/ r/ ?' v! T工具--AUTOLISP--加裁应用程序--选中解压出来的GEAR文件,加载后关闭(也可以加入启动组这样下次用它的时候就不用再手动加裁了。6 R( g- r4 m2 x& ^5 T1 g* [6 [1 I
输入命令GEAR。
& m9 G4 o! x# y, |+ v据提示操作:1,请输入齿轮中心点:2。齿轮的模 ...

) x& R" f! O3 O1 i+ W  }这个程序厉害,画齿轮超快!!!
发表于 2007-9-25 16:42:43 | 显示全部楼层 来自: 中国河南郑州
谢了,正缺少画齿轮的,及时雨啊
发表于 2007-9-25 17:16:06 | 显示全部楼层 来自: 中国四川成都
下了看了 齿轮的齿是标准的 但其它就没设定   需要自己 画哦  但还是个 好工具
发表于 2007-12-14 20:32:21 | 显示全部楼层 来自: 中国辽宁大连
试了一下确实挺好,以后画齿轮就不用发愁了,谢谢LOVEXP2分享这么好的资料!
发表于 2007-12-14 20:48:17 | 显示全部楼层 来自: 中国黑龙江哈尔滨
这样的程序超赞,体积不大。功能实用。
发表于 2007-12-19 19:15:53 | 显示全部楼层 来自: 中国江苏苏州
我的方法是在SW(里先画好,模拟好,再转AUTOCAD
发表于 2007-12-24 21:41:22 | 显示全部楼层 来自: 中国河北石家庄
原帖由 lovexp2 于 2007-9-21 23:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 L% @5 d0 O( H5 d& b使用方法:
: w* Y9 S% O" B. n5 G0 c1 Y
/ ?! C# N& X, U8 l# Q1 g工具--AUTOLISP--加裁应用程序--选中解压出来的GEAR文件,加载后关闭(也可以加入启动组这样下次用它的时候就不用再手动加裁了。% v8 D1 b7 h/ [( a" _9 i' t* h: C
输入命令GEAR。
. P- q. c! Q' o0 y7 C据提示操作:1,请输入齿轮中心点:2。齿轮的模数m  ...

4 O9 {  h3 s$ A0 V, n7 b4 j3 B: J9 H非常感谢 这个真好 要是有更多类似程序就好了
发表于 2007-12-27 21:53:07 | 显示全部楼层 来自: 中国浙江杭州
一个很好的应用程序,画齿轮方便了。谢谢楼主!
