UG建模下外螺纹怎么画

CHENXIONGXIN · 发表于 2007-10-17 15:10:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我一直都使用的是内螺纹，今天来画一个外螺纹，弄了半天都没搞上去，请各位高手来为小弟

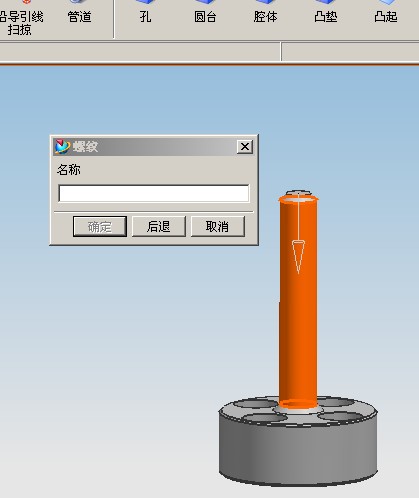

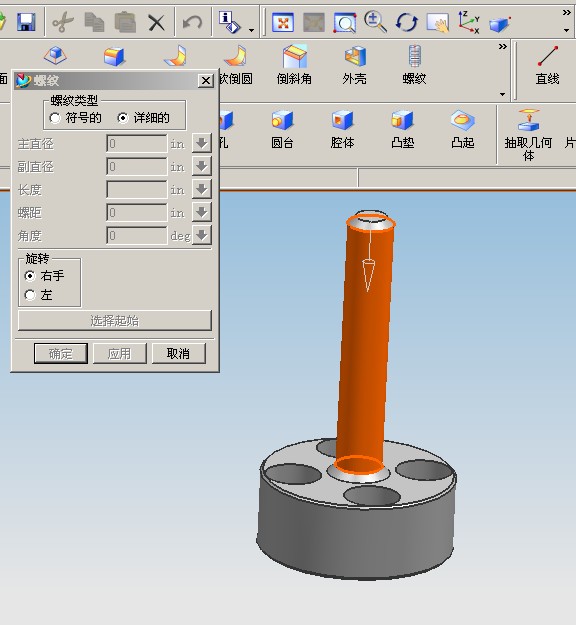

指点，小弟先在此向各位谢谢了，就如下图所示，一个圆柱外牙为M6.

mashi005 · 发表于 2007-10-17 15:13:56

你的设置全是零，怎么画的出来，添加参数不就出来了么。

CHENXIONGXIN · 发表于 2007-10-17 15:25:21

原帖由 mashi005 于 2007-10-17 15:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 g9 O! s+ ]1 W
你的设置全是零，怎么画的出来，添加参数不就出来了么。

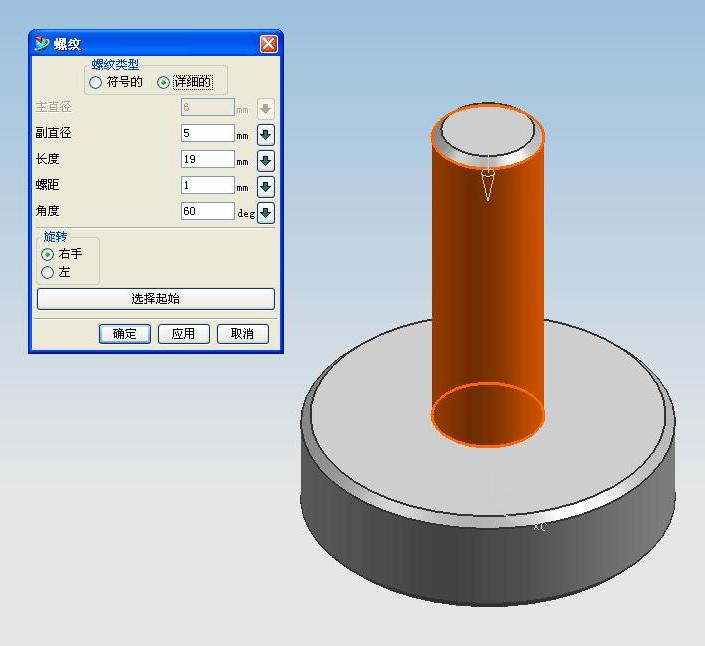

朋友，就是添加不了啊，你看下面这个图，请朋友说得详细一点好吗．谢谢

大漠长歌 · 发表于 2007-10-17 15:26:44

你那个高亮显示的就是要做螺纹的圆柱？其实我刚才就看了，本来我觉得这样的问题不会出现的，可被你这样一提，我也不自信了。我做时就是选择要做的圆柱面，系统根据你圆柱面的尺寸自动推荐标准牙距的螺纹，至于详细的还是简略的自己选择了。还有就是要给一个螺纹的相对长度参考就可以了。

CHENXIONGXIN · 发表于 2007-10-17 15:36:23

我知道你说的这个我都做过，设置我也会，我这个圆柱外径是６.０，我要的是Ｍ６的外牙，是不是我的圆柱直径有关系啊，你说我的外牙是Ｍ６圆柱应该是多少？其它我也是按照螺纹的设置去做的呀

wb-zl · 发表于 2007-10-17 15:53:27

看了一下你的建模环境里的单位是英制的，可能跟它有关系，建模模板选公制的应该没问题

对月临风 · 发表于 2007-10-17 15:56:10

无所谓公英制的，你的圆柱都倒了角，还要再选择起始面就行，例如大端面或螺纹的小端面。

CHENXIONGXIN · 发表于 2007-10-17 16:01:31

谢谢大家了，我再试试，我的直径应该是５.３．还是６.０的

wb-zl · 发表于 2007-10-17 16:09:25

原帖由 对月临风 于 2007-10-17 15:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 Y1 s' j/ ]2 l( \& u无所谓公英制的，你的圆柱都倒了角，还要再选择起始面就行，例如大端面或螺纹的小端面。

无所谓公英制？英制有M6的螺纹吗？不讲一点机械常识吗？

wb-zl · 发表于 2007-10-17 16:10:45

原帖由 CHENXIONGXIN 于 2007-10-17 16:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* P" O5 W8 F8 R. z: }! q; j" P谢谢大家了，我再试试，我的直径应该是５.３．还是６.０的

如果是M6的螺纹直径当然是6

CHENXIONGXIN · 发表于 2007-10-17 16:17:27

谢谢大家的讨论，我终于高定了，原来我被我的工作常识给误导了，Ｍ６的牙螺距是１，那么底孔应该是５.０才对，而我们的日常中Ｍ６的内牙通常都是打５.３，难怪ＵＧ找不到原数，我刚刚设置用圆柱是６.０，底孔为５.０，

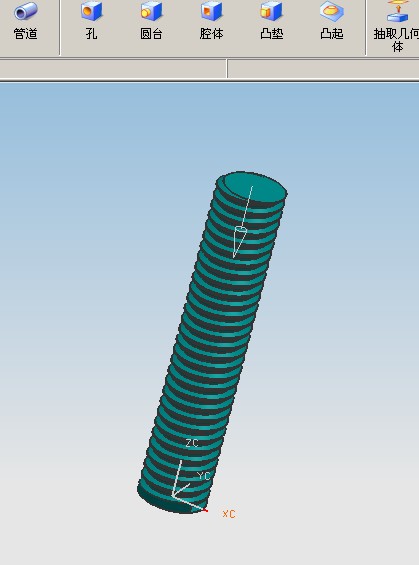

牙距为１，一试ＯＫ了，谢谢大家了．下面就是我刚刚成功的

qwchen · 发表于 2007-10-17 16:46:40

晕，根本原因是你的做螺纹圆柱与下面底座是一体的，如果分割体了随便都能做得出螺纹来，不管你副直径是用5还是5.3，即使你用4.8它也能做。

对月临风 · 发表于 2007-10-17 16:56:35

原帖由 wb-zl 于 2007-10-17 16:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- F3 o: f+ i5 V# h) ^, V: Z R
* ]$ g( u1 F/ L: a. J( ^ z5 Q6 a& q! @3 W# a0 ^/ S
' I, S+ `, c# z# W4 W; _; I
无所谓公英制？英制有M6的螺纹吗？不讲一点机械常识吗？

英制有英制的螺纹，在UG里也能做统一螺纹的，我是说你这个造型跟公英制没关系

对月临风 · 发表于 2007-10-17 16:59:40

光杆做螺纹很轻松，如果有台阶或倒角做螺纹就必须要选择起始面，并注意起始面的方向

CHENXIONGXIN · 发表于 2007-10-17 18:09:46

原帖由 qwchen 于 2007-10-17 16:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( F3 n5 C2 ], K1 k/ z7 _晕，根本原因是你的做螺纹圆柱与下面底座是一体的，如果分割体了随便都能做得出螺纹来，不管你副直径是用5还是5.3，即使你用4.8它也能做。

我这两个不是一个整体的，圆柱是独立的，

qwchen · 发表于 2007-10-18 14:32:19

圆柱是独立的底部怎么会有倒角呢？是一体的也能做，必须选择起始面和螺纹轴方向。

isas · 发表于 2007-10-18 15:46:36

good 还是对月老大厉害。
以前碰到这个问题我都是先倒了角，再增加另外一个凸台，实在是太麻烦了！
其实，只有你两边都倒了角度，用普通光杆打螺纹的思路肯定是打不出来的！

yplw · 发表于 2007-10-18 19:22:58
