[已解决] 捕捉?

[复制链接]
发表于 2007-10-22 14:38:47 | 显示全部楼层 |阅读模式 来自: 中国海南海口

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
请问老大捕捉和对象捕捉有什么区别?对象捕捉追踪工具有什么用处?
发表于 2007-10-22 14:59:20 | 显示全部楼层 来自: 中国河南安阳
回答你的问题:2 _0 D/ V( Y* G
一、捕捉和对象捕捉的区别
: y, O. n0 }8 v0 T3 _5 C( z1、捕捉(Snap):捕捉可以使用户直接使用鼠标快捷准地确定位目标点。捕捉模式有几种不同的形式:
- L2 d( B( ?# Y& H& M* Q$ g: R(1)Gird snap(栅格捕捉):栅格捕捉又可分为“Rectangular snap(矩形捕捉)”和“Isometric snap(等轴测)”两种类型。缺省设置为矩形捕捉,即捕捉点的阵列类似于栅格,用户可以指定捕捉模式在X轴方向和Y轴方向上的间距,也可改变捕捉模式与图形界限的相对位置。与栅格不同之处在于:捕捉间距的值必须为正实数;另外捕捉模式不受图形界限的约束。
1 d! ^/ g4 r# K$ a( N! l(2)Polar snap(极轴捕捉):用于捕捉相对于初始点、且满足指定的极轴距离和极轴角的目标点。用户选择极轴捕捉模式后,将激活“Polar spacing(极轴距离)”项,来设置捕捉增量距离。; `4 @8 |5 ^2 J* q+ Z# z
打开或关闭栅格捕捉的方式:
- t: E/ g8 f% v+ z(1)在状态栏上使用 按钮
) ^" [" ]& V# l0 S3 w# R. Q% ^(2)使用功能键F9进行切换
8 E! P! m1 u' q: q2 \" |7 E(3)在状态栏中的按钮上使用快捷菜单9 q; r" |  p& x/ q
(4)在“Drafting Settings(草图设置)”对话框中设置
5 D! L0 |" N( }- R6 X9 d(5)在命令行中使用“snap”命令
+ }) s  e$ p0 Y  2、对象捕捉(Object Snap):对象捕捉是CAD中来精确捕捉一些特殊的点(交点、圆心.....)来绘图。由于在绘图中需要频繁地使用对象捕捉功能,因此AutoCAD中允许用户将某些对象捕捉方式缺省设置为打开状态,这样当光标接近捕捉点时,系统会产生自动捕捉标记、捕捉提示和磁吸供用户使用。
4 `8 B) ?' W8 `. `Drafting Settings(草图设置)”对话框的“Object Snap(对象捕捉)”选项卡中可以看到各种对象捕捉模式( \: D& a. Z" w/ q- W. a

, C: z" U& ?# [9 h打开或关闭对象捕捉的方式包括:% m: ?& G5 {; n' }. ?, X% ^+ l
(1)在状态栏上使用“对象捕捉”按钮6 F/ s' u  {0 P$ t) J- b% _% U2 e
(2)使用功能键F3进行切换$ |6 q, p! i1 M. ~, ]
(3)状态栏中“对象捕捉”按钮上使用快捷菜单
8 g; z$ N, U$ i5 i(4)在“Drafting Settings(草图设置)”对话框中设置
* y( F8 X# [& N! k  R2 I0 Y* ]二、对象捕捉追踪(Object Snap Tracking# i$ H1 s: k& Y- D3 O+ n- M

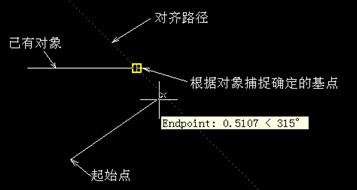

AutoCAD中还提供了“对象捕捉追踪”功能,该功能可以看作是“对象捕捉”和“极轴追踪”功能的联合应用。即用户先根据“对象捕捉”功能确定对象的某一特征点(只需将光标在该点上停留片刻,当自动捕捉标记中出现黄色的“+”标记即可),然后以该点为基准点进行追踪,来得到准确的目标点。
1 w4 K$ K/ x/ [8 u' T$ I5 R- l+ [ 1.png
  `- n6 ^3 ~# E! l对象捕捉追踪功能有两种形式,在“Drafting Settings(草图设置)”对话框的“Polar Tracking(极轴追踪)”选项卡中,包含有“Object Snap Tracking Settings(对象捕捉追踪设置)”栏,其中提供两种选择:
# ?9 ], o3 Y+ p(1)Track orthogonally only(仅正交追踪):只显示通过基点的水平和垂直方向上的追踪路径。) P6 A: ]9 j7 F: E) J8 Y  F0 r
(2)Track using all polar angle settings(用所有极轴角设置追踪):将极轴追踪设置应用到对象捕捉追踪,即使用增量角、附加角等方向显示追踪路径。
2 }8 Q  m: ?3 v% _( F. a打开或关闭对象捕捉追踪的方式:" C$ o, K% g0 L) u# w8 ^' J8 U
(1)在状态栏上使用该按钮
) S( j8 L: f' L, G/ F7 v: p7 l(2)使用功能键F11进行切换- E- @8 K& j! z2 L; M+ S
(3)状态栏中该按钮上使用快捷菜单
0 k% A4 h% t: l5 J# x(4)在“Drafting Settings(草图设置)”对话框中设置
+ P6 \0 m4 W. V( Z8 \/ C- m注意  对象捕捉追踪应与对象捕捉配合使用。使用对象捕捉追踪时必须打开一个或多个对象捕捉,同时启用对象捕捉。但极轴追踪的状态不影响对象捕捉追踪的使用,即使极轴追踪处于关闭状态,用户仍可在对象捕捉追踪中使用极轴角进行追踪。
5 Q- o2 F$ {$ n4 \
6 |8 [1 s4 j5 _! L* ~
; ^! X5 @" a8 _( }2 S" c
[ 本帖最后由 wsj249201 于 2007-10-22 15:14 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
唐昕晨 + 3 应助

查看全部评分

头像被屏蔽
发表于 2007-10-22 15:15:11 | 显示全部楼层 来自: 中国浙江宁波
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-10-22 20:40:48 | 显示全部楼层 来自: 中国江苏镇江

回复 1# 的帖子

楼主在论坛也发了几个“技巧”的帖子了
7 ^: h( ?  H6 \5 }9 g6 P9 a# O& p/ F& l4 W! `
对于你的这个求助,不知你搞清楚没有?
) n" ^: d, q) {4 a/ Z8 F( r搞清楚了请回个帖子吧!不能光发帖而不问哦!
发表于 2007-10-23 20:39:04 | 显示全部楼层 来自: 中国山东威海
我一般不用对象捕捉追踪的!!
发表于 2007-10-23 21:08:46 | 显示全部楼层 来自: 中国天津
原帖由 flytogod2 于 2007-10-23 20:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) a. @7 f9 w3 n* u, W# Z0 g我一般不用对象捕捉追踪的!!
0 d# u0 f, n. h: p6 n# [. Y5 u( v' \
那样有时候来回飘的
/ v. o; ]3 p6 g7 u* \" W* D- z4 @很麻烦
; E( `& Q* @1 G# V干脆自己动手了~
