在SW中，剖切符号能隐藏吗？

swan2 · 发表于 2007-10-17 17:11:45

提示: 作者被禁止或删除内容自动屏蔽

mr.lee · 发表于 2007-10-17 18:26:48

没找到隐藏的命令

wangjinglengyue · 发表于 2007-10-17 20:07:23

SW07中找不到此命令

hahap · 发表于 2007-10-17 20:23:30

以前有人问过了,至今找不到方法隐藏

陆小凤 · 发表于 2007-10-17 20:25:36

有这个符号也不错啊。。

resolution · 发表于 2007-10-17 20:43:34

这个其实应该是存在的吧制图标准里面应该有这个的

mr.lee · 发表于 2007-10-17 21:57:31

只是不知道楼主为什么要隐藏

swan2 · 发表于 2007-10-18 08:07:15

提示: 作者被禁止或删除内容自动屏蔽

diyxz · 发表于 2007-10-18 08:28:21

原帖由 swan2 于 2007-10-18 08:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 \& D' \% o1 G& z. Q0 f& F正从事机械制图教学，要严格按照国家标准，上述断面图，在剖切线延长线上，可以省略标注，所以想办法隐藏。

我也想隐藏，可是找不到相关命令呀！好像ｓｗ０８也不能解决次问题呀！

tianma_liu · 发表于 2007-10-18 08:40:04

原帖由 swan2 于 2007-10-18 08:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: H3 p- B* `2 a0 x: J# }$ U正从事机械制图教学，要严格按照国家标准，上述断面图，在剖切线延长线上，可以省略标注，所以想办法隐藏。

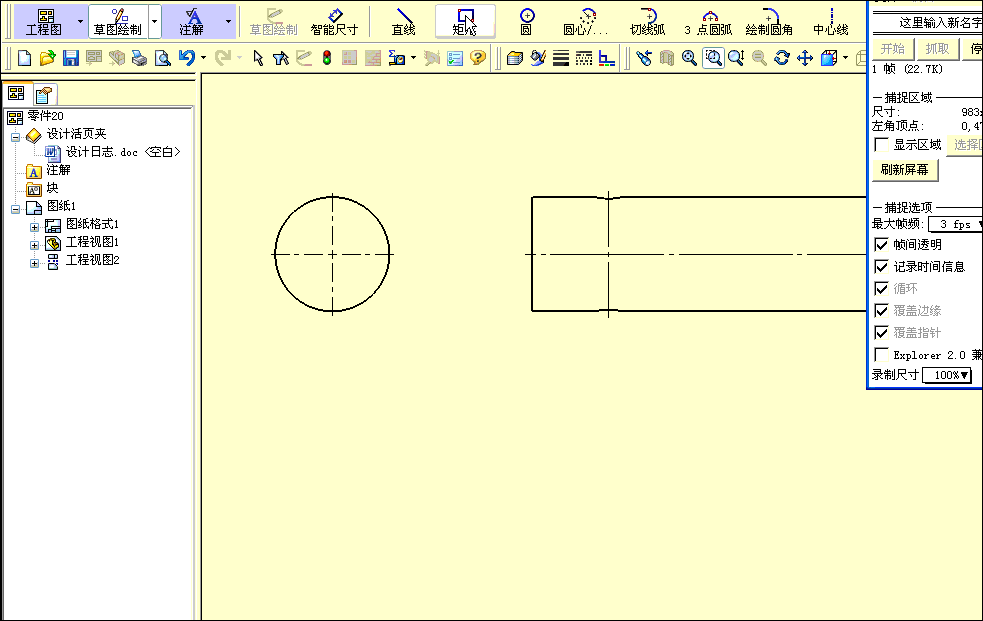

哈哈，遇到一个同行，给你一个提示：你可以把带剖切线的视图隐藏掉，然后再投影一个放到原来的位置，这样，呵呵，解决了

diyxz · 发表于 2007-10-18 08:42:31

原帖由 tianma_liu 于 2007-10-18 08:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif- r, K- ]2 ^) h7 A

7 w! x7 h, Y/ l$ i/ R, E8 q5 r3 W# ^% N( J6 g' k; g
哈哈，遇到一个同行，给你一个提示：你可以把带剖切线的视图隐藏掉，然后再投影一个放到原来的位置，这样，呵呵，解决了

呵呵，有学习一招，这也是没有办法的办法了，非常感谢你！

w_hs1 · 发表于 2007-10-18 11:15:38

原帖由 swan2 于 2007-10-18 08:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ o' g: n+ L" \0 L' c
正从事机械制图教学，要严格按照国家标准，上述断面图，在剖切线延长线上，可以省略标注，所以想办法隐藏。

同意楼主观点，对我们技术人员来说也必须自觉地遵守标准规定。
楼主的问题大家都遇到过，主要是两个箭头一旦消除了其它的视图箭头也一起消失，这显然不是我们希望的。现在我是用断开的剖视图来代替它，来实现楼主的要求。

yangjun198 · 发表于 2007-10-18 12:20:16

谢谢12楼的，又学会了一招

swan2 · 发表于 2007-10-18 13:55:40

提示: 作者被禁止或删除内容自动屏蔽

hbycxam · 发表于 2007-10-18 14:03:30

12楼群r的这方法不错,可以实现隐藏了

三维爱好者 · 发表于 2007-10-27 13:09:45

我现用的是solidworks2006版，在工程图中做剖面图时，剖切线都带着箭头，如何去掉箭头变成符合国标的剖面符号呢？

diyxz · 发表于 2007-10-27 13:44:59

看看这个贴子吧！
http://www.3dportal.cn/discuz/vi ... ;highlight=%2Bswan2

hahap · 发表于 2007-10-27 13:47:17

以前有人问过的,去这里看:在SW中，剖切符号能隐藏吗？

w_hs1 · 发表于 2007-10-27 13:51:30

原帖由 三维爱好者 于 2007-10-27 13:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif p! u0 X5 J0 w: z9 Y" o7 R ]
我现用的是solidworks2006版，在工程图中做剖面图时，剖切线都带着箭头，如何去掉箭头变成符合国标的剖面符号呢？

请看我在下面联接中12楼的答复。
http://www.3dportal.cn/discuz/viewthread.php?tid=377337&extra=page%3D7

xiaoliu5203 · 发表于 2009-1-5 15:20:08

很简单的,新建一个图层,层上有控制显示状态的灯泡.将其点暗,然后将上面的剖切线拖到刚才建的层里面去!

gongxingdong · 发表于 2009-1-5 20:02:28

楼上的方法简单

zxd0800 · 发表于 2009-3-4 12:50:54

原帖由 hbycxam 于 2007-10-18 14:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 h4 t& L1 p; L2 q; L3 D12楼群r的这方法不错,可以实现隐藏了

????????

mark300 · 发表于 2009-3-5 20:49:10

可以使用局部剖命令待替，作一个封闭草图将整个视图框在里面，然后确定剖切深度就可以了。

或者将主视图添加剖切线后移到图框外，反正打印时看不到就行了。

victory180 · 发表于 2009-3-9 16:31:37

我用sw08时，直接选择剖切符号删除，此时会出现一个对话框，把下面的删除视图前面的对勾去掉就可以了。

nmgf · 发表于 2010-4-17 11:18:16

20# xiaoliu5203
很显然。20#最牛X，建立消隐图层是关键。严重支持20楼！
