[分享] 谁能识别这是什么样的图?

[复制链接]
发表于 2007-11-14 19:23:32 | 显示全部楼层 |阅读模式 来自: 中国江苏常州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

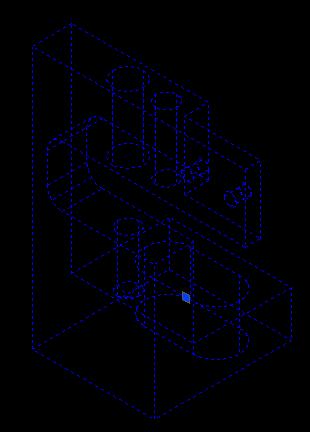

这是一张什么性质的图:象线框图又不是,是三维实体图又不是.本人研究它好长时间了,最终得出结论,是做成块的线框图.但这只是猜想,无法验证它.高手们:现在是显示大家高的特色了.
* ^  a" u% \" J; l- H大家一起来讨论吧
7 }; b! D2 \( a/ v) @; J
7 i* s/ O" ]* j: i0 ~. @. x2 @) \! W8 t[ 本帖最后由 ★新手★ 于 2007-11-14 19:46 编辑 ]

图形.rar

74.94 KB, 下载次数: 56

头像被屏蔽
发表于 2007-11-14 19:35:13 | 显示全部楼层 来自: 中国四川成都
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-11-14 19:35:28 | 显示全部楼层 来自: 中国江苏镇江
这就是一个轴视图嘛,东南等轴测图.没有什么好奇怪的.
发表于 2007-11-14 20:03:04 | 显示全部楼层 来自: 中国江苏苏州
是不是有木马?!我打开的时候提示正在安装!
头像被屏蔽
发表于 2007-11-14 20:22:36 | 显示全部楼层 来自: 中国浙江宁波
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-11-14 20:23:05 | 显示全部楼层 来自: 中国广东广州
这是由三维实体转换过来的轴测图,换过图层,原图层可能被楼删除了
发表于 2007-11-14 20:29:03 | 显示全部楼层 来自: 中国上海
晕倒! 这个是用MDT画的一个普通三维实体图而已8 o- f0 T4 T' R8 Y. }
不信 自己用MDT打开看看就知道了~
发表于 2007-11-14 20:42:18 | 显示全部楼层 来自: 中国广东汕头

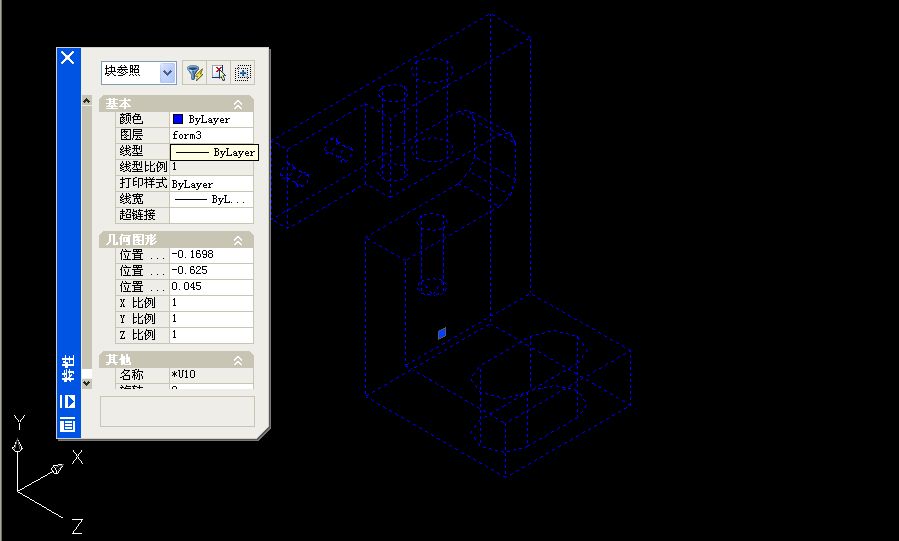

从"特性"窗口中可以看到,此零件是"块参照".
' E* u7 ?* A* N2 f4 g此图就是在另一张图纸创建好实体零件,然后打散,再创建成块,最后复制后粘贴到现有的图中.
发表于 2007-11-14 20:56:52 | 显示全部楼层 来自: 中国江苏镇江
此块无法编辑、分解 # P9 g  I) g# \% T' \! h: b; |$ L
大家再看下什么原因
发表于 2007-11-14 21:01:35 | 显示全部楼层 来自: 中国广东广州

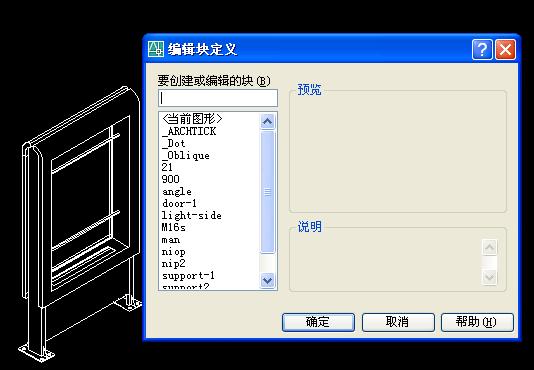

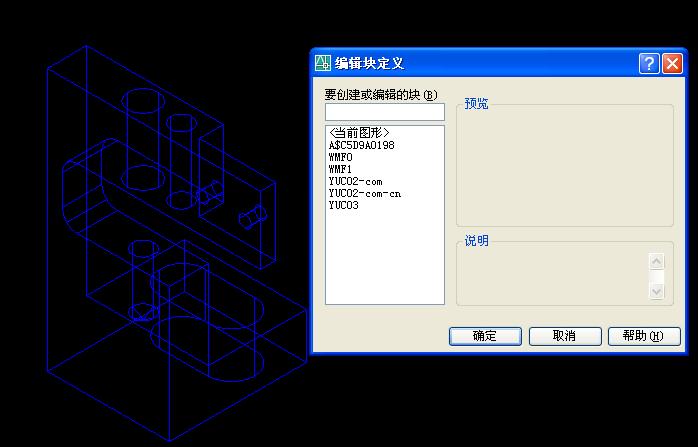

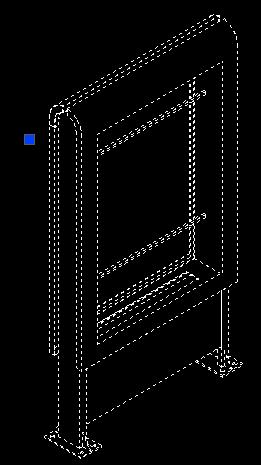

请看下图可能更有说服力:# A3 V" G/ f3 V
1.JPG 6 K4 O9 j, R$ @. J

9 }! U$ d# a: l( n) F; {1 b" u7 c# g 2.JPG 9 t4 Y/ P) {* W& i8 _' J

" B9 s. z9 }" Z# z8 k双击的效果如下 :lol:   p% [! B0 N& M4 _: Z' D/ p! i3 _4 C
: c  O8 A* L9 {5 H' c  x7 Y  B( K& C! ^8 X' Y
发表于 2007-11-14 21:13:47 | 显示全部楼层 来自: 中国广东广州
原帖由 ★新手★ 于 2007-11-14 20:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 v5 F/ }! i7 z此块无法编辑、分解 " O/ m( t6 {* |; c1 Z
大家再看下什么原因

+ M$ A8 m! J, h: v  F: g
( q2 R- ?0 y% e' A$ u7 r) f" z( M/ M3 o7 w' G7 ]% G
我在做安装指引时用到这个,转成平面轴测炸开就可编辑(也可直接炸开编辑)
发表于 2007-11-14 21:24:32 | 显示全部楼层 来自: 中国江苏连云港
我怎么打不开呢?是不是木马?
发表于 2007-11-14 21:30:04 | 显示全部楼层 来自: 中国广东广州
我用06打开之前用瑞星杀过没事
5 i3 v# f' a: v7 v9 m, A  d2 C4 `5 v* A
发表于 2007-11-15 19:40:04 | 显示全部楼层 来自: 中国上海
原帖由 唐昕晨 于 2007-11-14 20:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* _3 g8 B3 m. g7 r; ]( E) T从"特性"窗口中可以看到,此零件是"块参照".
+ |) U2 K0 Z; ^: n2 [此图就是在另一张图纸创建好实体零件,然后打散,再创建成块,最后复制后粘贴到现有的图中.
2 g( ?, T- d1 m7 \+ @# f, S
5 x6 f, m& x/ g! a3 p
为什么炸不开?
 楼主| 发表于 2007-11-15 21:18:28 | 显示全部楼层 来自: 中国江苏常州
不愧是高手啊,说得都对的
" L. O) E2 a3 c* [4 @' c( v这是一张从美国传来的属性显示是dwg格式图,要求三维转成二维三视图,并标注.可我怎么也标注不了,因为捕捉不到标注点.要模型中分解无反应,在图纸空间中分解后图形飞了,什么都不见,就连模型中的图形都不见了.不知大家有没有做一下.
/ j3 B, V# s" [% \# @6 q- E1 n& P这样的图在美国是常见的,但在国内就.....,大家想想,用什么办法能达到目的.一起讨论吧,增长见识,提高水平. :victory: :victory:
 楼主| 发表于 2007-11-15 21:21:24 | 显示全部楼层 来自: 中国江苏常州
CASSLEE先生,你能确定用MDT可以做三视图标注吗?
发表于 2007-11-15 23:42:11 | 显示全部楼层 来自: 中国广东广州
回15楼9 Y- Q3 y0 c" H4 Q% G4 W

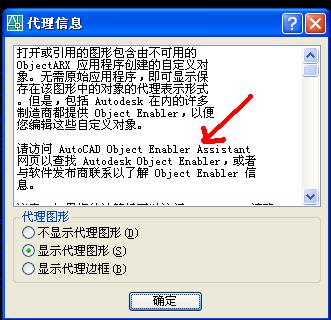

这图可能是美国人不想你修改他的原图做了手脚,编程这东东我不懂,看提示应与二次开发编程有关:
发表于 2007-11-20 21:32:24 | 显示全部楼层 来自: 中国辽宁鞍山
原帖由 csace 于 2007-11-15 23:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 r0 f4 C  s2 }$ k回15楼/ c. \( @' q0 n0 y
这图可能是美国人不谢谢楼主的支持,以后定要努力想你修改他的原图做了手脚,编程这东东我不懂,看提示应与二次开发编程有关:
谢谢楼主的支持,以后定要努力谢谢楼主的支持,以后定要努力
 楼主| 发表于 2007-11-21 21:39:27 | 显示全部楼层 来自: 中国江苏常州
没有人能说得清楚吗?
( E& y( _+ d' C请高手们动手做一做嘛
发表于 2007-11-22 02:05:18 | 显示全部楼层 来自: 中国广东广州

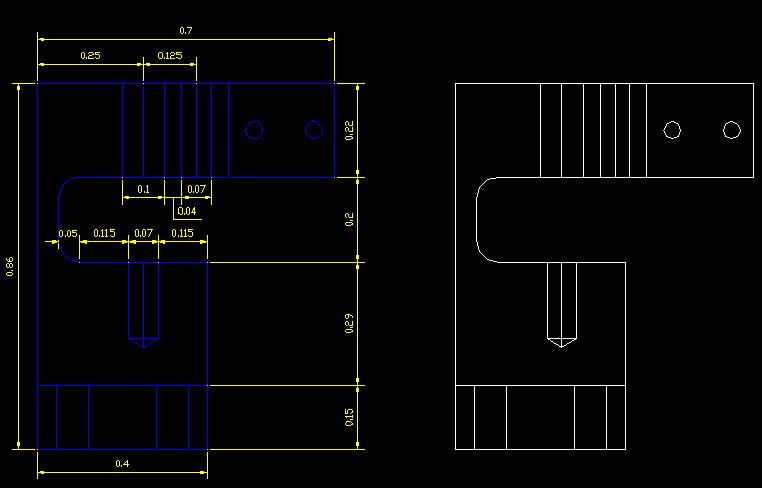

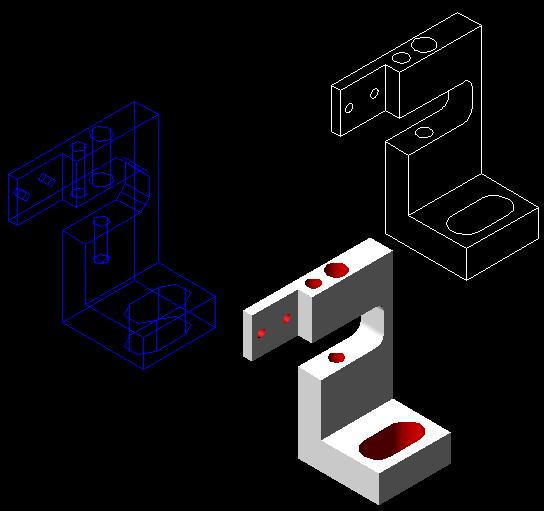

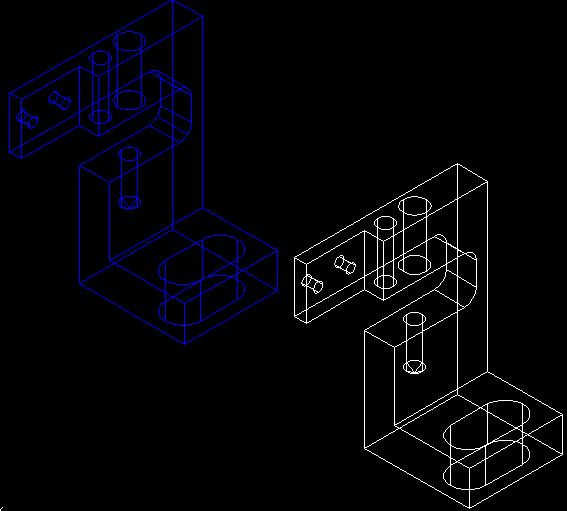

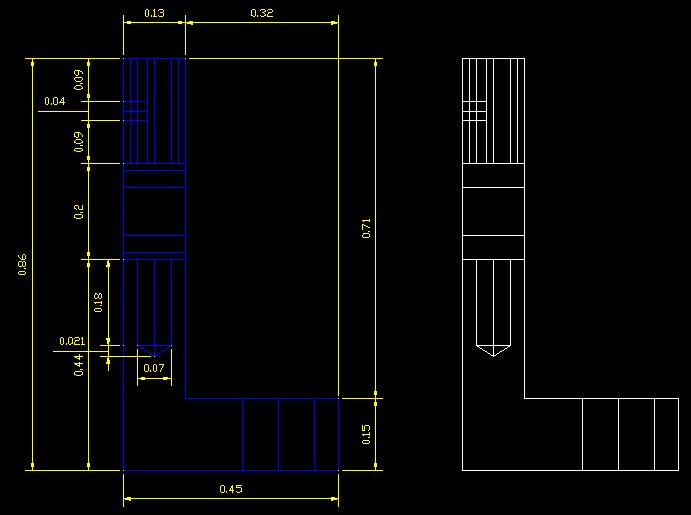

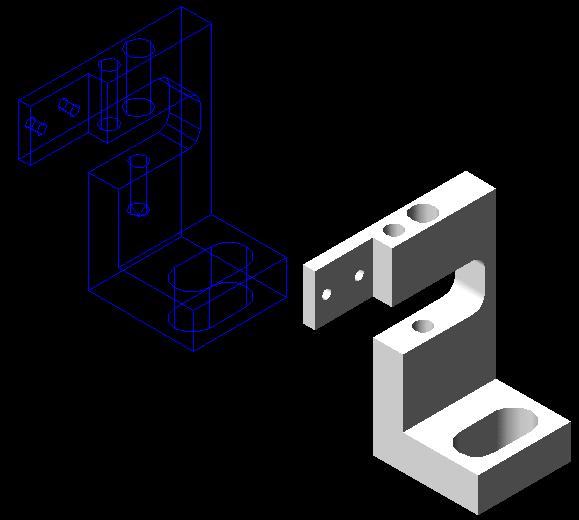

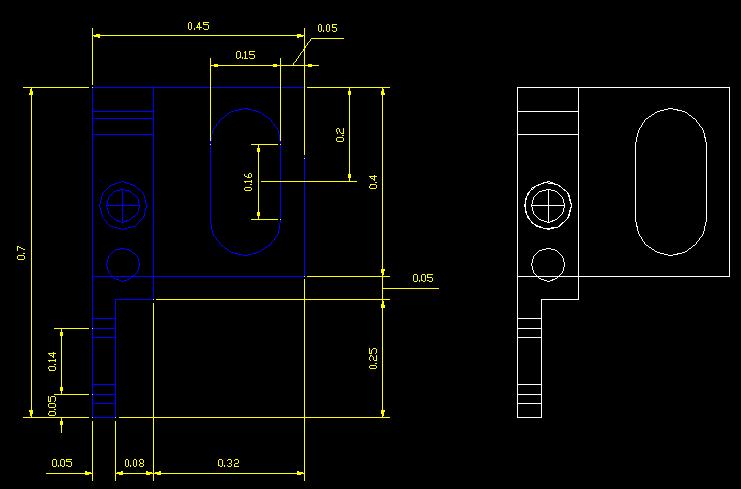

给楼主做了个实体模型,不知对你有没有
" c& \+ {' m0 [' P 1.JPG 2 v) Q/ A3 d- B) U, x( r. U/ @

* t: K3 f6 A/ I$ l. Q5 c) Q6 | 2.JPG
/ h0 y. I+ @3 q2 f' q
) H6 x8 R1 o, v! R. h( @* v% O 3.JPG
5 [, C9 a0 h6 \! O+ w, {% f
1 ]0 X/ X& Y4 R0 x2 r9 V) c 4.JPG
% y+ N% `$ Y- \* O; l
" F+ t: i( H( [+ m 5.JPG 2 v1 H7 P) h( |7 N# n( ?

8 ], [7 i/ G2 @' S1 T' e: A8 D# D 6.JPG
$ a5 V0 k7 L4 D- ^. g) I6 ?  T  e3 G4 U2 ^
附件:  CAD  原文件 ap-test.rar (135.56 KB, 下载次数: 2)
发表于 2007-11-22 06:49:48 | 显示全部楼层 来自: 中国浙江宁波
确实是没有什么好奇怪的啊
