sw如何画翻边孔

ysq2007 · 发表于 2007-11-19 19:50:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

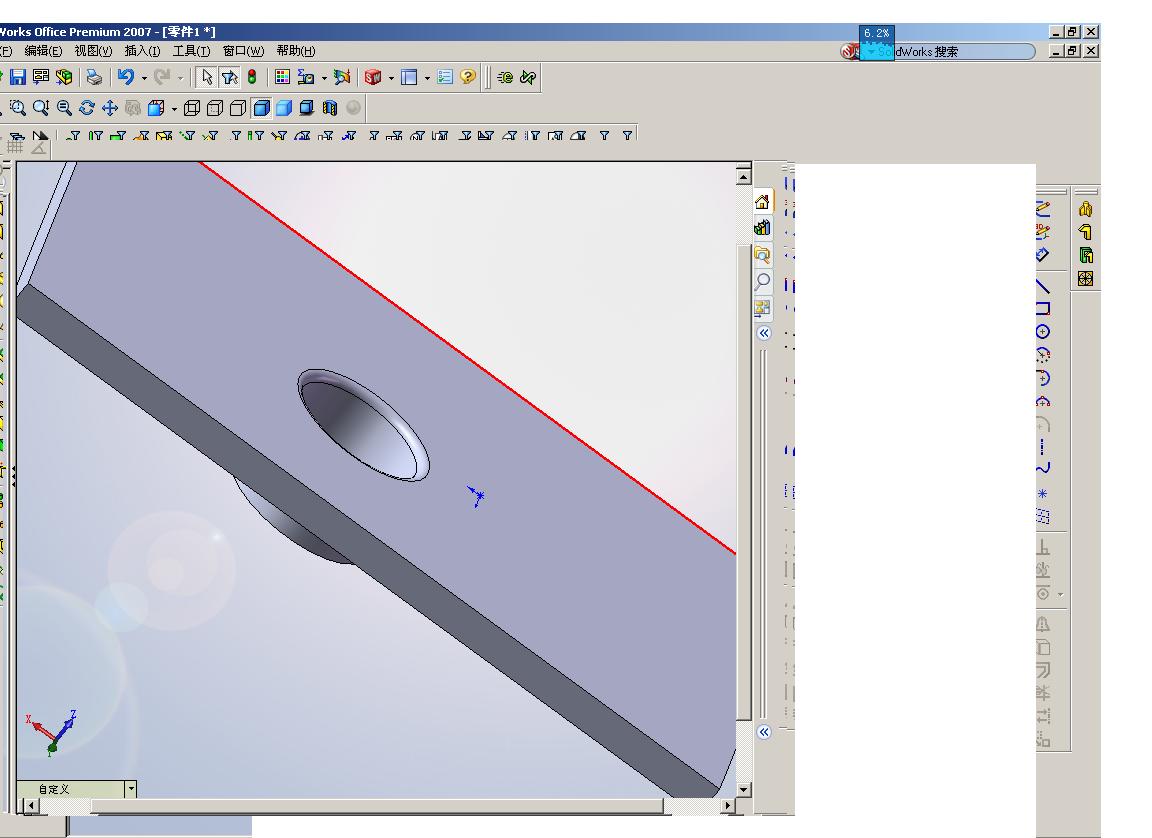

在sw中找不到变薄翻边画法，用组合画法

，虽然看起来像，在展开时会出错

tigerdak · 发表于 2007-11-19 20:03:26

是说那个圆角？

hahap · 发表于 2007-11-19 20:08:30

现实中用模具冲压出来的"翻牙孔"壁厚是变薄的,可用SW做出钣金件是要求零件的壁厚一定要一致才行的,画这样的翻孔特征可以用成型工具来压(不可展开),或用边线法兰(可展开),只是展开也不准的,因为现实翻孔时材料组织流动发生了变形,带一些拉伸的性质.
边线法兰的作法请参照:http://www.3dportal.cn/discuz/viewthread.php?tid=394969&extra=page%3D3

[ 本帖最后由 hahap 于 2007-11-19 20:10 编辑 ]

nmwen · 发表于 2007-11-23 11:06:10

成型工具不能做变薄翻边，哪位高人有办法？
