高手帮忙做下爆炸图

haludyi · 发表于 2007-11-20 10:27:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

学校要搞专业文化建设，其中要搞个机械手的爆炸图，搞的很不好。希望高手能帮忙修改下。源文件是第一个附件，版本是SolidWorks 2006 SP0.0。要求，
1、等轴测视觉。
2、气缸部分朝外，(参考第二个附件。如果好看的这点可以不要)
3、材质为铝才，最后可以渲染下。
4、要彩喷出挂图的，所以怎么样才可以输出分辨率比较大的图。
高手们帮帮忙，十万分感谢
2楼说没有零件的原文件，重新发了下，没有的部分为M6的内六角螺纹，25mm长

[ 本帖最后由 haludyi 于 2007-11-20 14:40 编辑 ]

wei8088 · 发表于 2007-11-20 13:16:00

你给的文件只是一个装配体，下面的零件都没有的，不可能帮你做好的
如果想要很大的渲染效果图用来打印出图的话，那你可以渲染到文件，然后渲染的分辨率挑得很大，直到你满意为止。

haludyi · 发表于 2007-11-21 07:20:35

高手帮帮忙啊，真的急，

gnosgnahz · 发表于 2007-11-21 07:39:05

人家都说了：你的文件只有装配体文件，没有零件！你要把零件和装配全传上来才行，否则别人打不开啊！

gnosgnahz · 发表于 2007-11-21 07:40:10

爆炸是很简单的，就那个几个功能，你好好看看。主要就是自装配体零件要炸开是要勾选一项。

utoyhw · 发表于 2007-11-21 08:05:45

有空多看看教程未必是坏事

haludyi · 发表于 2007-11-21 11:59:06

零件也一起上传了啊。是不是还需要什么？

wei8088 · 发表于 2007-11-21 14:07:00

1.图片中的视角不是等轴测视角，那你到底是要等轴测视角还是图片中的视角呢？如果要同时满足的话，那你的装配体就需要重新配合。
2。铝合金材质sw自带的有，而且有好几种的，你可以自己添加的。
3。渲染一下是什么意思？你要的是什么东西呢？做好爆炸的装配体呢，还是只要爆炸的过程动画呢，就像这个图片似的？

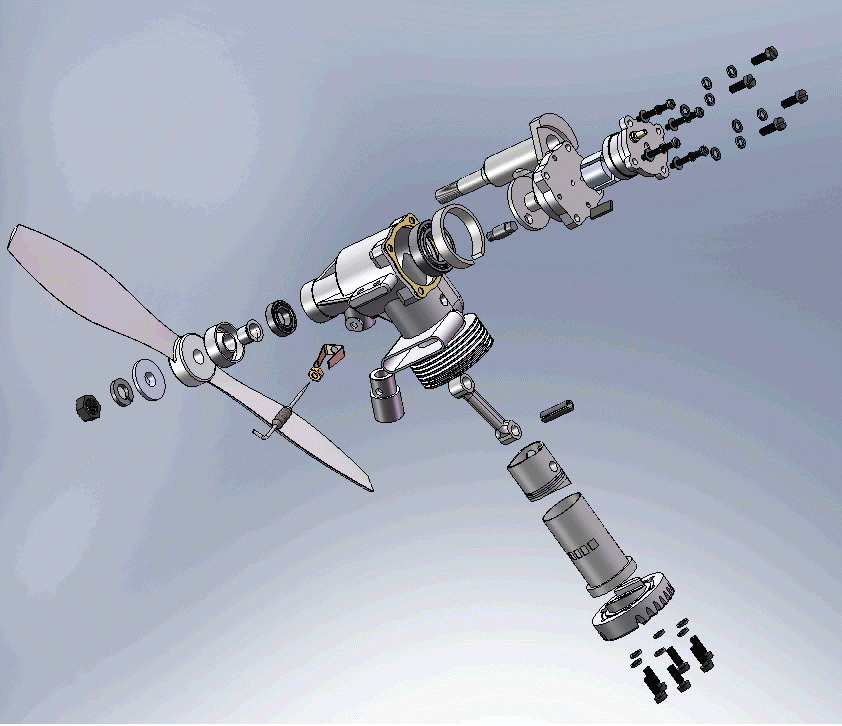

4。爆炸的好坏的标准不一样，也许我觉得好的，你觉得不好呢，如果那个装配体是你做的话，那就是说你会做，只是需要一个思路而已，那你可以参考一下下面的图片。

haludyi · 发表于 2007-11-21 15:30:38

谢谢楼上的朋友，我的意思是想做一个等轴视觉的，爆炸图，希望能比较好的表达清楚这个装配的机械手部分，主要是为了输出一张爆炸图的图片做展板的，希望能帮帮忙。装配图不是我画的，sw我刚学了没多久，所以无从下手。

wei8088 · 发表于 2007-11-21 15:42:41

你就是要一张类似最上面你提供的那张图片一样的，完全爆炸开的效果图对巴
不过要我做的话，还是比较困难的，因为我不了解你这个设备是做什么用的，怎么组装的，不知道怎么组装当然也就不知道爆炸的过程了，不知道怎么爆炸的了。

[ 本帖最后由 wei8088 于 2007-11-21 15:55 编辑 ]

che-zp · 发表于 2007-11-22 08:10:46

爆炸是要参照装配顺序的

limingox · 发表于 2007-11-22 15:55:09

要想别人帮忙做，你必须把你装配体里的所有零件文件都发上来，否则只有装配体是不够的，就无法读取文件。

scwangfs · 发表于 2008-5-15 15:05:05

装配轴心线怎么搞出来啊？

liun000000 · 发表于 2008-5-15 19:36:18

人家都说了：你的文件只有装配体文件，没有零件！你要把零件和装配全传上来才行，否则别人打不开啊！
