在CAD软件自带中有一个建筑图,在模型中画了很多的图,将有的层关了,投影在布局里有许多的分图,每一张都是不一样的,想问这个怎能么做,

也可以说,将模型里的图一个一个分到布局里怎么做,

唐昕晨 · 发表于 2007-11-28 15:01:12

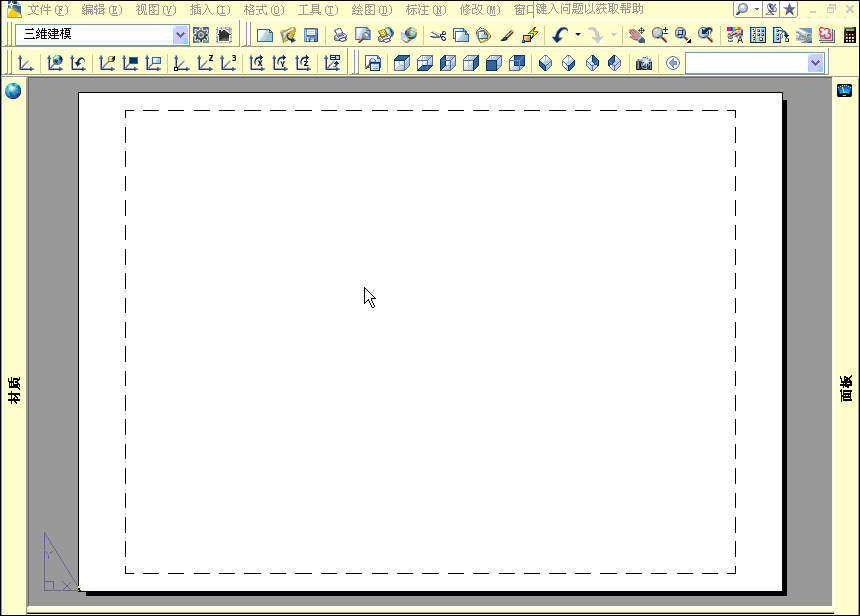

如图所示,你可以新建几个视口.
当然,视口的形状可以自己定义,如图操作

280333043 · 发表于 2007-11-29 09:44:40

这个我知你的意思,我的意思是,在模型空间我画了很多图,现在想将它们一个布局一个图,也就是说一个模型里的图放到各个布局里图是不一样的

唐昕晨 · 发表于 2007-11-29 19:00:33

这个你在布局里面新建几个不同视口后,按下ms把布局视口改为模型视口然后进行缩放.

catxp · 发表于 2007-11-29 20:16:37

借楼主的帖子，我也来问几个问题（我用的CAD2007+PCCAD2007）：
1、如斑竹所言，建好视口后，MS编辑，缩放，这时发现无法捕捉，视口的大小也只能一点点拉伸，放在比打印区域稍微大一点的地方，不知道我这样操作是否正常，个人觉得，这样操作没有准度，不精确，当然，CAD出图打印时就留了到边距离，这样已经缩放了图纸，特别是用清华天河软件的图框，标准的机械标准图框，不知道是不是有点吹毛求屁，请斑竹指点。
2、在模型空间画好图，转到布局空间，发现在模型空间的虚线，点划线都变成了直线，通过调整格式-线型-全局比例因子可以在布局里面显示出虚线等非连续线型，可是这时再回到模型空间，模型空间的这些非连续线型都变得非常密集。不知道是不是因为清华天河的图框设置因素，自动对图框等进行过缩放，从而造成这一现象，请指教。

★新手★ · 发表于 2007-11-29 20:27:01

1、建立的视口最好不要超过打印区域，因为视口内有图形。
否则不能保证所有图形全部能打印。

2、进入布局后其线型比例是和视口比例相关的，当然也就不能保证和模型中的线型一样（除非视口比例是1：1）。

这方面的问题建议看下“三言两语话布局”的帖子。

★新手★ · 发表于 2007-11-29 20:31:03

原帖由 280333043 于 2007-11-28 14:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif# Q' ~# Q7 ~1 J; D  x. i
在CAD软件自带中有一个建筑图,在模型中画了很多的图,将有的层关了,投影在布局里有许多的分图,每一张都是不一样的,想问这个怎能么做,( C1 Y4 E4 ^  g5 G0 W" n

0 m. |8 J- Y1 x( `! w- L- v; S  J/ I- I" q) d* x% w6 g- `
% {- G" G) @; C! ]( m2 `( z
也可以说,将模型里的图一个一个分到布局里怎么做,

你的问题就是在一幅图中建立多个布局的问题。
这是完全可以的。

每个布局进行页面设置只打印你所要的图形。
这是个很好的习惯，一个项目只有一个DWG文件。

catxp · 发表于 2007-11-29 21:07:02

原帖由 ★新手★ 于 2007-11-29 20:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif  |$ R0 @+ x& G; L( O
1、建立的视口最好不要超过打印区域，因为视口内有图形。# b) G+ `, z" V
否则不能保证所有图形全部能打印。
! v* [  U/ E" m; V3 q9 H8 ^/ ~1 r' {
2、进入布局后其线型比例是和视口比例相关的，当然也就不能保证和模型中的线型一样（除非视口比例是1：1）。
. }# Z% i) Z) Q+ B" t6 }  t1 e4 X# x7 w  P% F: k) e7 t
这方 ...

关键是视口的边框也会被打印阿，再就是视口根打印区域最好能重合，请问有没有这方面的功能

★新手★ · 发表于 2007-11-29 22:11:20

原帖由 catxp 于 2007-11-29 21:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif M: s3 V3 |0 s& l5 B) q- ~

; x9 i1 U7 c, H7 n4 p关键是视口的边框也会被打印阿，再就是视口根打印区域最好能重合，请问有没有这方面的功能

视口线可以单独设置到不打印图层（比如：Defpoints层）。

视口跟打印区域重合并不是最好的方法。
要想重合只有在一个视口的情况下，建视口时“布满”打印区域即可。
（不过一般不提倡）

catxp · 发表于 2007-11-30 10:15:29

为什么不提倡呢？布的越大，越接近真实图纸大小

280333043 · 发表于 2007-12-2 15:39:04

我就这个意思,你能不能做图,贴出来,大家看看,我发现这个不错

★新手★ · 发表于 2007-12-2 16:05:40

原帖由 280333043 于 2007-12-2 15:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 ]& P. `3 N3 T! V% i d. {
我就这个意思,你能不能做图,贴出来,大家看看,我发现这个不错

手头没有图就简要说下方法吧！

第一、将你所要画的图全部在模型中作好。
比如：零件图5个装配图一个（注意要分开排列好留有间距）

第二、进入布局1设置好页面、图纸、打印机等，建立视口；
激活视口，在视口中设置好视口比例，实时平移到你要打印的某个零件；
此时在视口中只有你要打印的一个零件了。（在布局1中）其他零件不在视口中。
按照此方法再在布局2、布局3、布局4.....等分别设置。

第三、打印你可以按布局进行，一个个布局打印。
当然最好用“发布”可以批量打印。

280333043 · 发表于 2007-12-4 08:54:39

谢谢,我做出一点了,但是还想问你个事,在模型中,图的界限要设置吗,CAD开始打开时.图限为A3的,现在我拷贝一个A1(1:6)和A4的图,是可以放在模型里,然后在放一个A4的,它就不好了,

★新手★ · 发表于 2007-12-4 20:13:12

图形界限的功能本身就是个鸡肋

很多人已经建议Autodesk公司取消它了！根本没用。

再说用“布局”出图就更不需要了！
在模型中随你拷贝多大的图都是可以放得下的，布局时你按照以上的方法设置就行。
