如图所示锥管怎样下料?

chenjun520601 · 发表于 2007-12-17 14:21:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

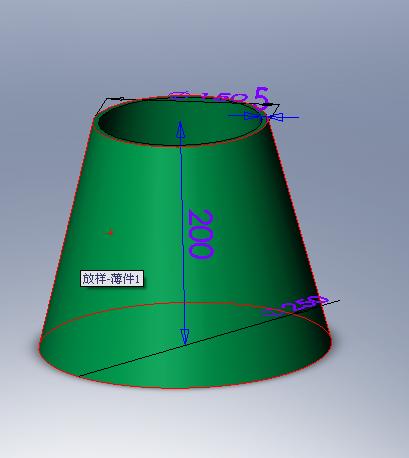

如下图所示的锥管该怎样下料?
由图中的尺寸怎样来画其展开图?

[ 本帖最后由 chenjun521208 于 2007-12-17 18:22 编辑 ]

eric993 · 发表于 2007-12-17 15:06:40

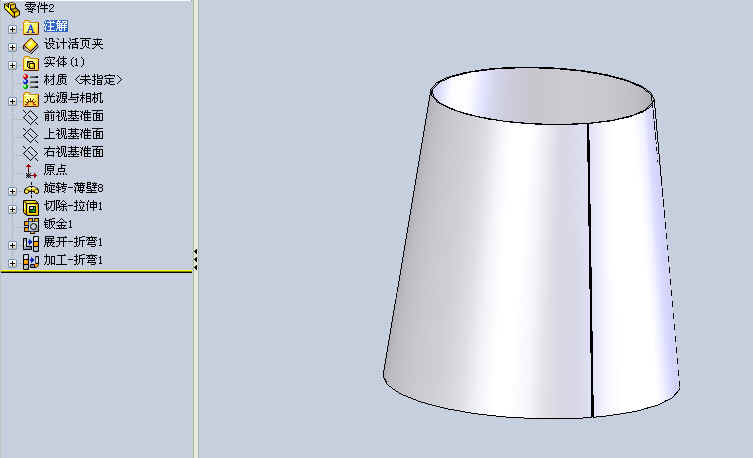

钣金的直接就可以展开了

hbycxam · 发表于 2007-12-17 15:26:03

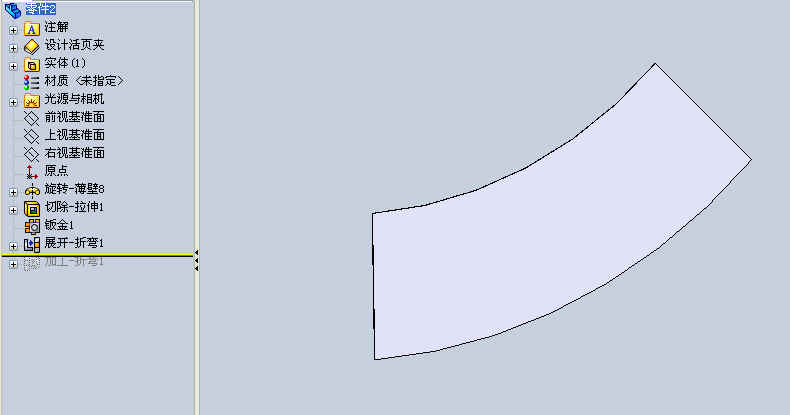

用实体转换面钣金，就可以得到展开的下料图了

chenjun520601 · 发表于 2007-12-17 18:23:41

请问楼主的展开折弯和加工折弯是从哪里调出来的?是钣金里面的吗?我的怎么找不到?

chenjun520601 · 发表于 2007-12-17 19:31:38

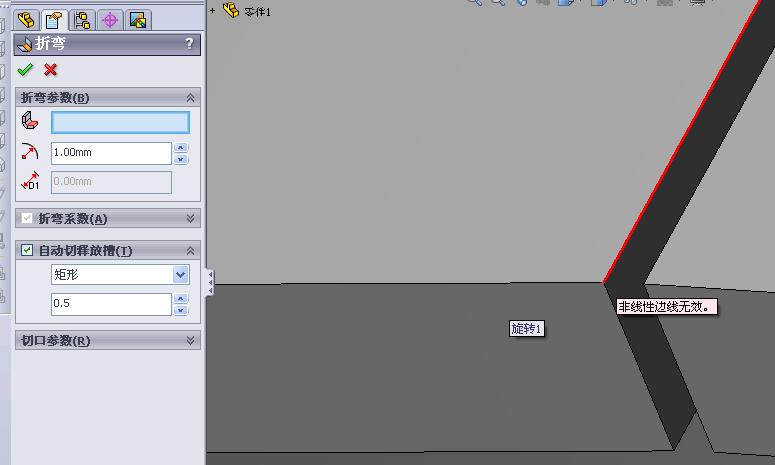

我在用钣金的时候怎么不能选择那条边线?总是提示选择的不是线性边线!
如下图所示:

hbycxam · 发表于 2007-12-18 12:01:59

原帖由 chenjun521208 于 2007-12-17 18:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 u4 ?* D% D; n2 O
请问楼主的展开折弯和加工折弯是从哪里调出来的?是钣金里面的吗?我的怎么找不到?

插入——钣金——折弯
或者：在钣金工具栏中点击——插入折弯

liyuqingdgr · 发表于 2007-12-18 12:21:32

请问3楼,展开后圆弧尺寸怎么标注?

chenjun520601 · 发表于 2007-12-18 13:37:50

原帖由 hbycxam 于 2007-12-18 12:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, ^' B; ~; Q/ T/ h3 x: O/ F' `$ l7 i% m. m" V, |0 m9 ^# X) B
f( T7 P: t' a+ N4 A
插入——钣金——折弯
g9 L/ G& D! p; F$ s8 K; U" i或者：在钣金工具栏中点击——插入折弯

我用的也是直接在钣金工具栏中点击----插入折弯的,可是却出现如5楼图所示的提示:非线性边线无效!

xuezhongfei2002 · 发表于 2007-12-18 21:56:40

展开后，圆弧出应该采用以直带曲的方法，也就是将圆弧分成几段直线，

ldy188 · 发表于 2007-12-19 13:08:39

原帖由 chenjun521208 于 2007-12-17 14:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ p) K0 H3 b; x! X+ A: J! d; P
如下图所示的锥管该怎样下料?0 W% M. o8 N$ S) A F$ j
由图中的尺寸怎样来画其展开图?

使用计算方法应该最好。这个展开比较简单。

chenjun520601 · 发表于 2007-12-20 08:30:01

如楼上所说,那如果就一楼图上的那些尺寸该怎样计算?

kangle · 发表于 2009-5-29 11:26:19

展开容易，如果没有圆锥卷管机，制作不易

amor214 · 发表于 2009-5-29 12:25:12

学习了~

:loveliness:

samrld · 发表于 2009-5-29 18:59:31

啊，这是挖坟了啊。

不过5楼那个非线性边线的问题，主要是那条切口的边线必须是圆锥面上的母线才可以
