这个CAD图怎么画？

huwenjie · 发表于 2007-12-19 09:46:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

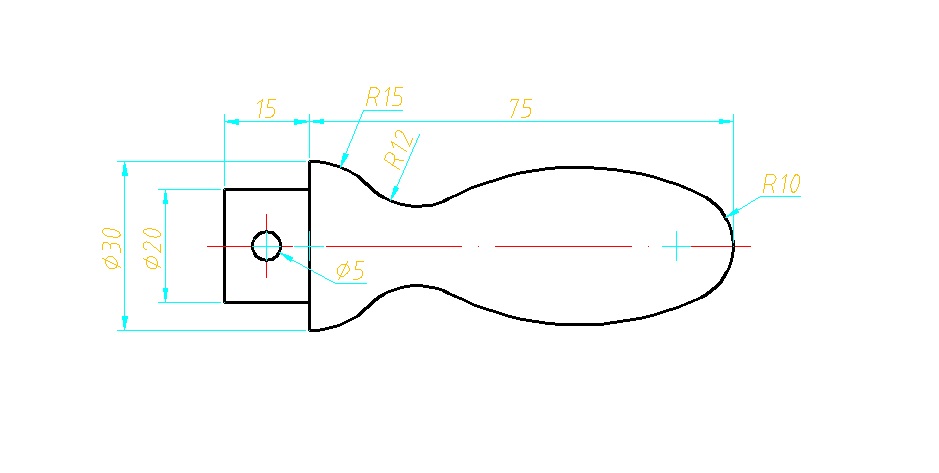

这个图怎么画？我画不出来，用PLINE命令吗？还是圆弧命令？真头疼，请高人指点！！！~~~~~~

ljwquan · 发表于 2007-12-19 10:31:12

此图少了柄颈直径和柄肚直径，如有这两个尺寸就好画了。

2005llnn · 发表于 2007-12-19 11:00:59

两R50之间的距离取30就可以了。
我的方法

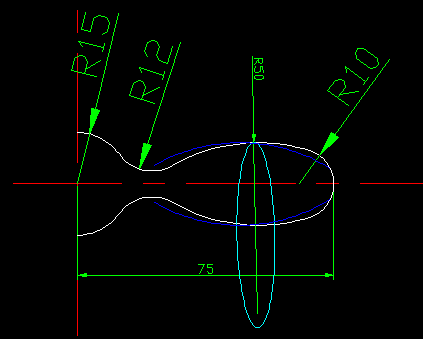

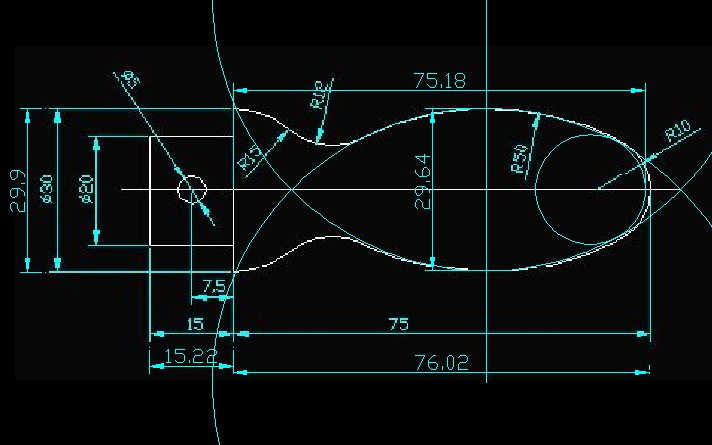

1.将楼主发的图片粘贴到CAD里，缩放图片使比例约为1:1；
2.作出R50的圆，移动此与图片上的R50重合，再镜像此R50；
3.使用标注得到几个关键尺寸的数值，将数值进行取整数；
4.作出图来；

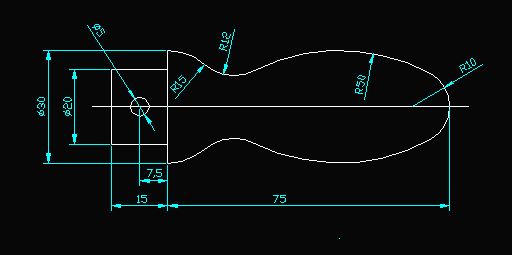

5.将作出的图置于图片上进行对比，结果是图形基本相同。
从作出的图可以验证图片中尺寸75并没有按比例绘制。

[ 本帖最后由 2005llnn 于 2007-12-19 16:02 编辑 ]

luoxian2008 · 发表于 2007-12-19 11:08:54

PLINE不能标注弧度吧,所以要用圆弧画!

wsj249201 · 发表于 2007-12-19 11:41:18

这个题目以前在这里讨论过，你搜索一下看看

wb-zl · 发表于 2007-12-19 11:47:35

这个图尺寸标注不完整，一般用圆弧来画

tzzsp · 发表于 2007-12-19 14:54:50

图上少尺寸。此图只需命令：L、C相切、TR三个命令。


wyshx · 发表于 2007-12-19 15:09:04

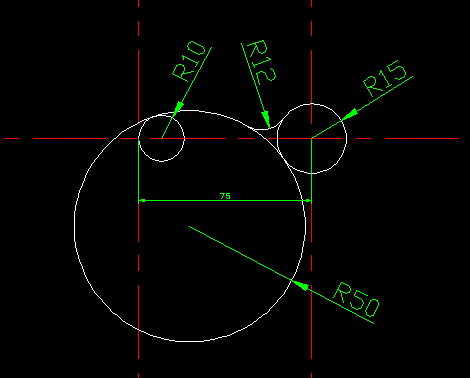

如果两个R50之间最大距离为30这个图就好画了先画R10部分然后用相切、相切、半径命令画出R50部分再画R15 最后最后用相切、相切、半径命令画出R12。

jatian84 · 发表于 2007-12-19 15:40:31

我有本教材里有相识的，楼主可以参考下。
R10和R50是内切关系。R15和R50是外切关系。然后R50和R15倒下圆角

2005llnn · 发表于 2007-12-19 15:57:41

楼上：R15和R50是外切关系。此条件不成立。

jatian84 · 发表于 2007-12-19 16:16:22

由于R15和R50进行了倒圆角，加上你所说的图形绘制比例可能不对。造成R15和R50不能外切也很正常。

jatian84 · 发表于 2007-12-19 16:22:47

说的不清楚，应该是说你用准确的图跟可能绘制比例有错的从网上直接复制后缩放的图进行比较这本身就存在这很大误差的可能性

2005llnn · 发表于 2007-12-19 16:42:07

原帖由 jatian84 于 2007-12-19 16:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ W. q- U) o0 R8 @0 M8 \说的不清楚，应该是说你用准确的图跟可能绘制比例有错的从网上直接复制后缩放的图进行比较这本身就存在这很大误差的可能性

图片基本上是按比例1:1作出来的，只是75应标注为76，按此作出的图置于图片上，可以看出各线基本重合。

jatian84 · 发表于 2007-12-19 17:24:10

呵呵，我这参考书是这么画的，具体为什么也不大楚。
我想问下如果确定两个R50之间的距离为30，那么怎么来确定R50两个最高点的连线与距离75这条线的交点在什么位置。就像我蓝线画的R50并没有其他条件来限值R50的圆心位置
还有问个不相干的问题怎么把我图中青线圈起来的标注线去掉，不想箭头再伸出条指向圆心的线。我的样式只有ISO－25的，要怎么修改标注样式？还请指教，谢谢

2005llnn · 发表于 2007-12-20 14:26:48

R50两个最高点的连线与距离75这条线的交点已经由相切R10、相切30的平行线、半径50命令画出R50部分，
R50的中心垂直线是唯一值。

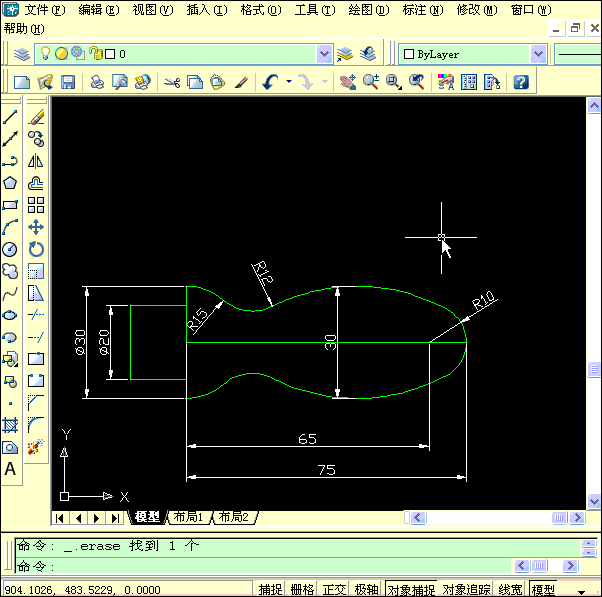

不想R50箭头再伸出条指向圆心的线，参见下面动画演示。

jatian84 · 发表于 2007-12-20 15:28:39

明白了，多谢楼上的。
关于标注的我好像看到过有标上去就没有指向圆心那条线的标注格式，不知道有没有这种标注格式，毕竟要是标多了麻烦

chiliqiang · 发表于 2007-12-20 18:18:25

不管怎么说还是缺尺寸,如是R15.R12,或R50有一个定位尺寸就好办了.

thl991 · 发表于 2007-12-26 11:16:41

以我的技朮,我現在也畫不出

还俗唐僧 · 发表于 2008-8-29 19:54:32

有谁注意到手柄的左视图是个圆，那他的主视图标注则应该是直径20，所以是不是应该到标注样式里改下？

zrf1972 · 发表于 2008-8-29 23:00:58

是不是R12的圆弧应该与直径20的圆相切，R50的圆弧与直径30的圆相切

zrf1972 · 发表于 2008-8-29 23:11:46

半径50的圆弧与直径30的圆相切即可

huichao1377 · 发表于 2008-8-30 19:49:30

条件不充分啊，两直径没标

moly3710 · 发表于 2008-8-30 20:00:48

原帖由 jatian84 于 2007-12-19 15:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif! y3 s) r9 U* g, h6 m1 o( A# _+ M
我有本教材里有相识的，楼主可以参考下。
) C' L/ y7 q& |* Q, u. R# tR10和R50是内切关系。R15和R50是外切关系。然后R50和R15倒下圆角

请问如何确定R15的圆心一定在直线30上？？？？

yang121416 · 发表于 2008-9-1 14:14:04

用相切、相切、半径应该就可以了的

ZXZ5218188 · 发表于 2008-9-1 20:23:27

条件不充分搞了半天没画出来，还望高手出详细的说明，谢谢
