大家说说SW工程图不能代替AutoCAD出图的原因

zimo · 发表于 2007-12-29 22:27:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我看大家经常谈到工程图转CAD的问题，那么大家为什么不直接用工程图出图呢？我最近一直在学习工程图，已经基本能脱离CAD了。那么大家觉得SW工程图不能代替AutoCAD的原因是什么呢？不妨提出来大家一起讨论讨论，哈哈，共同进步嘛！

dyx · 发表于 2007-12-30 01:35:13

我有一年的时间不用AutoCAD画机械图了，直接用sw出图，唯一觉得不便的是打印问题。用AutoCAD+pccad出图很方便，可以排版，而sw无法做到。听说过一些解决sw排图的方法，我还没试过，请有经验的朋友详细谈谈。

[ 本帖最后由 dyx 于 2007-12-30 01:36 编辑 ]

hero522 · 发表于 2007-12-30 09:56:00

我也用sw出圖

言舞 · 发表于 2007-12-30 10:16:41

SW可以直接出图啊，打印的版面效果比CAD还规范啊

chenshu31 · 发表于 2007-12-30 10:53:03

SW的出图还是不如CAD的方便.

wuuuuu · 发表于 2007-12-30 11:58:40

SW出图很方便，可以按照套用格式来做。还可以用自定义。纸张也可以设定了，要是为了打印方便，可以打印成PDF格式。
CAD出图每次都要选窗口。

任生 · 发表于 2007-12-30 12:25:01

楼上的朋友能详细讲一下套用是怎么回事吗？？

比如做两个光轴只有长度不一样，不用系列零件和配置。
要做成两个零件文件，出工程图时标注很麻烦，要如何能把刚做好的标注等东东
套用到另一个零件的图上？？

zimo · 发表于 2007-12-30 12:34:00

对，pdf格式效果很棒。
6楼大概说的是模板和图纸格式吧，7楼的问题我也试试，有解决办法就发出来。

zimo · 发表于 2007-12-30 12:37:15

还有个问题：
假如我的某个工程图已经用模板A做完了，但后来我重新定义了一个模板B，怎么把模板B应用到那张以前是用模板A做的图呢？有谁知道交流一下。

lnez · 发表于 2007-12-30 12:57:48

点右键编辑图纸格式

:loveliness:

wuuuuu · 发表于 2007-12-30 13:42:25

我说的套用就是用模板。

7楼的问题可以这样做。
1. 出一个轴的图纸。
2. 标注尺寸时用 L 表示长度，即自动给出的数值换成文字，用D 、d、D1等标注直径等等
3.找个空白的地方插入一个Excel表格，把尺寸列表做在这个excel表格内，这样就搞定了。不用说两张，多少轴都可以列在上边了。
试试看。

zimo · 发表于 2007-12-30 14:31:16

原帖由任生于 2007-12-30 12:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ C) K. O+ i# f' f% ? X. b" N$ f3 A
楼上的朋友能详细讲一下套用是怎么回事吗？？6 ~& j. b3 {- O7 M

3 ]0 {2 c. o" ]4 F+ h比如做两个光轴只有长度不一样，不用系列零件和配置。 O j- R8 m* R% `- h) i6 u
要做成两个零件文件，出工程图时标注很麻烦，要如何能把刚做好的标注等东东
9 q1 a3 G9 J- \0 o6 R# w. K& q套用到另一个零件的图上？？

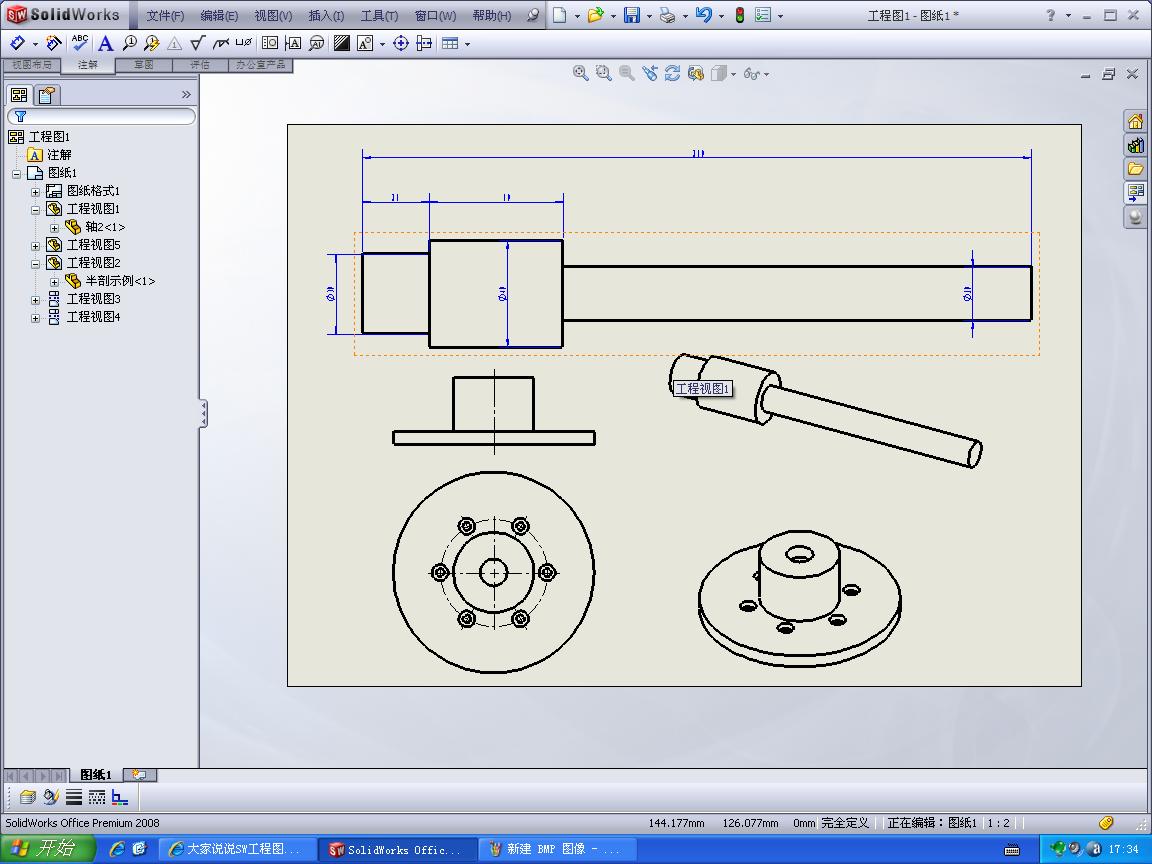

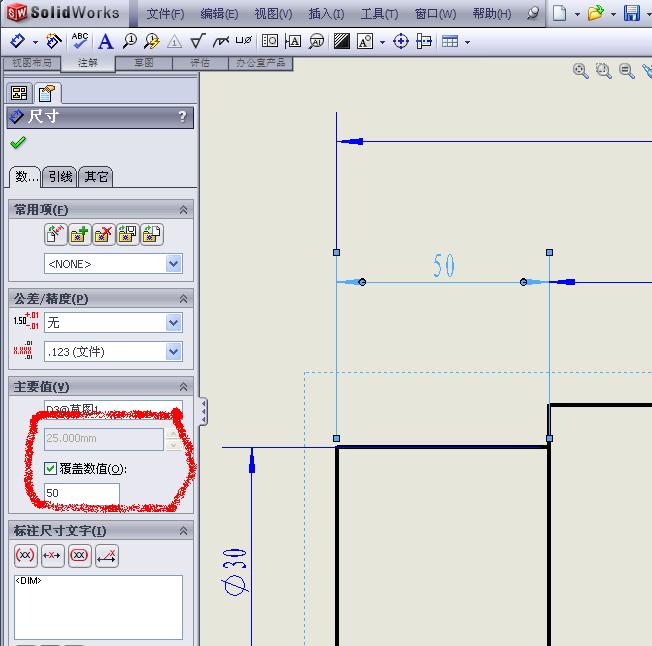

我也找到一种解决问题的办法，要用到SolidWorks Explorer，做了个简单的教程，我称之为“偷梁换柱”，第一次做教程希望大家支持。

zimo · 发表于 2007-12-30 14:45:40

“编辑图纸格式”只能改变标题栏等，我说的是工程图模板，不仅仅是“图纸格式”啊！

guohua.wan · 发表于 2007-12-30 17:38:03

这个东东整起来很简单的，直接在工程图上点右键，出现菜单后点其上的属性，然后在图纸属性中浏览并选你想更换的模板图纸，再点确定就可以啦。当然你要确认出你保存的图纸模板的位置，才能使用哈。

eric993 · 发表于 2007-12-30 22:13:43

平时就跟11楼的做法，挺方便的，
就是把要变的设成参数，列表说明就是了

cxxlz · 发表于 2007-12-30 23:02:13

现在我刚学用SW，感觉不比CAD差，可以实体工程一改同时变动

wuzhijian · 发表于 2007-12-31 16:54:33

回7楼
我常用的方法是：
1。利用配置；
2。将已完成的图纸另存为新命名的图纸；
3。在新图纸的所有视图中右击——点属性——在对话框中选你需要的配置——回车。
按理说，改了主视图的配置，其余视图就应随动；可不知哪理的设置可改变？还望哪位高手指点一二。

qdlyx · 发表于 2007-12-31 17:06:28

SW在一张图纸上能做多个无关的图吗？CAD可以做到，只要图纸足够大，就可做多个。外国图纸有这个习惯。

jackie_lee · 发表于 2007-12-31 17:16:07

有时为了应急，而不按照比例改图，SW是做不到的，ACAD的二维还是独步天下的。
现在很多国外客户还在使用ACAD做方案设计，产品要得又很急，你用SW的三维慢慢搞，是不能按时交差的。

zimo · 发表于 2007-12-31 17:27:18

可以的啊！
可以插入任何其他零件的视图啊！也可以插入一个空白视图，然后在此空白视图上任意绘图或插入其他视图。

[ 本帖最后由 zimo 于 2007-12-31 17:33 编辑 ]

zimo · 发表于 2007-12-31 17:39:44

原帖由 jackie_lee 于 2007-12-31 17:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif' l- J& [$ q( @+ T# e& b4 e2 O! D7 L
有时为了应急，而不按照比例改图，SW是做不到的，ACAD的二维还是独步天下的。) c+ O/ d1 J5 o( Q! f W
现在很多国外客户还在使用ACAD做方案设计，产品要得又很急，你用SW的三维慢慢搞，是不能按时交差的。

nangueiyan · 发表于 2008-1-1 16:01:26

小的零件和装配体，用SW进行操作十分方便，可以做到随心所欲，但是当结构很大的时候，当模型转换成工程图的时候就看你机子的造化了，配置低一点的简直要命。而用CAD要处理大型的图就基本不存在什么问题！这就是我的心得体会。所以在机器配置没有大大跟上的情况下，做大型工程的想使用SW要好好地考虑一下，玩不转的可能性是非常大的。

solid3d · 发表于 2008-1-1 16:29:25

结构复杂的大型图纸在设计阶段修改的几率更大，就更应该用SW出图了,至于速度，只能看你的老板肯给你什么样的机器了，呵呵

cygoodcn · 发表于 2008-1-1 18:52:16

sw也可以改，只是改了之后和零件图就失去了关联性，要想保持关联，还要改回去

cygoodcn · 发表于 2008-1-1 18:54:45

断开和模型图的连接，速度就会提高很快
