UG模架管理系统的参数解释

lichuanhua88

UG模架里每个参数为不是很了解，每个参数的设置，因该怎样设置，要考虑到哪些问题，哪位大哥能帮忙吗，不胜感激，现在在用UG模架向导这个模块，单最麻烦的就是模架管理系统里面的不好懂，目录和型号，不好选择，应为不是很理解，还总下面的那些参数，要经常修改的，这个也不懂，等待大家赐教，大家的每一个回答，每一个帮助都对我市莫大的帮助。

mark-2000

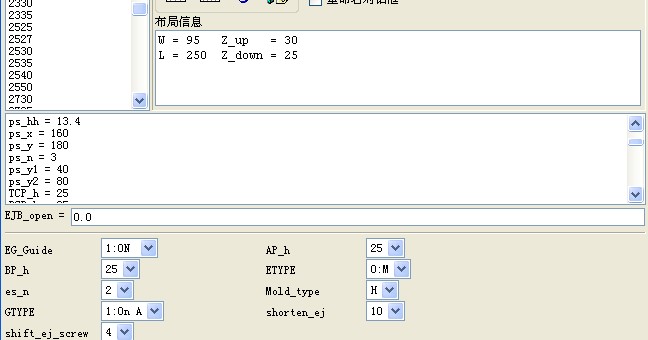

我发一个UG模架管理系统的参数对照表与你，可能对你有点帮助。但真正的理解，正如楼上朋友讲的，你要到实际中去了解 。
" i2 z; d/ |. S! F/ \# U8 }  {
[ 本帖最后由 mark-2000 于 2008-1-23 07:40 编辑 ]

zyjf

请楼主到车间看看模架再说
对着实物就比较容易理解了
( S: X1 ~7 O# U3 J8 \2 A :handshake

mark-2000

:) :)
变量表达式        说明
* p4 e1 s5 F& h4 a7 QAP_h        A板厚度
7 T! ?' W$ G9 L- M( kAP_off=fix_open        A板偏离=定模离空
* S0 C" c6 u" P' J' {5 NBCP_h        B板厚度
BP_off=S_off+supp_s*S_h        B板偏离=推板偏离+有无推板*推板厚度
& I$ t, H) G6 ~5 _, I4 a8 h& \CP_h        C板高度
* v, a' X8 k  LCP_off=U_off+supp_u*U_h        C板偏离=托板偏离+有无托板*托板厚度
3 Z7 T2 ?$ G2 w: l2 ~CS_d        C板螺钉直径
8 p1 K$ ^- G2 ^1 @, @, H1 XC_w        C板宽度
  N6 X$ V7 I' c. g9 v- Y& VCl_off_x=-(mold_w/2)+C_w/2        左边C板X向偏离=-半模板宽+半C板宽度
3 {0 ~9 @- S- ~9 I9 q; S3 F; SCr_off_x=mold_w/2-C_w/2        右边C板X向偏离=半模板宽-半C板宽度
EF_w        顶出板宽度
EJA_h        面针板厚度
EJA_off=EJB_off-EJA_h-4*ETYP E        面针板偏离=底针板偏离-面针板厚度-4*ETYPE
EJB_h        底针板厚度
; s( c0 H" G2 Y2 SEJB_off=BCP_off-EJB_h-EJB_open        底针板偏离=底板偏离-底针板厚度-底针板离空（垫钉高）
EJB_open=0        底针板离空（垫钉高）
# |" P! R1 t6 ?6 e) K# T5 u: MES_d        面、底针板固定螺钉直径
ETYPE=0        顶针固定形式：=0沉孔固定；=1面、底针板离空固定
' w( V+ A/ ^: P# z' a; ~; u$ pGP_d        导柱直径
7 @) a( U; F9 p" n# n, u* Z5 lGTYPE=1        导柱位置：=1在A板；=0在B板
H        直身模顶板宽度
6 a( c9 A2 w/ e& c& N2 kI        工边模顶板宽度
; b% m* F7 Q6 p8 ZMold_type=I        模架类型=工边模架
PS_d        定模、动模螺钉直径=M1
RP_d        回针（复位杆）直径
' ~/ N4 N( |  q. z! l! t! {R_h        水口板（弹料板）厚度
6 F! z# U' P6 b( T8 B6 NR_height=supp_r*R_h        弹料板高度=有无弹料板*弹料板厚度
0 c# t9 d; I$ ~8 z' a8 o# [R_off=AP_off+AP_h        弹料板偏离=A板偏离+A板厚度
2 R1 h7 H  R5 s" D$ r, t$ \SG=0        模架形式：SG=0为大水口，SG=1为小水口模架
SPN_L=floor(ok_spn:)        拉杆长度
7 J- ^. [7 Q! Z7 r5 _9 zSPN_TYPE=0        拉杆位置形式：=0拉杆位置在外；=1拉杆位置在内
" _" U9 K$ E  ]7 iSPN_d        拉杆直径=20
S_h        推板厚度
/ Q! A' \* b, mS_height=if(supp_s!=0)(supp_s*S_h)else(S_h)        推板高度=如（无推板）（有无推板*推板厚度）其余（推板厚度）
2 m6 o# V! p$ g$ ^9 k9 OS_off=move_open        推板偏离= 动模离空
TCP_h        顶板厚度
) Q# |8 _+ g1 O# ^$ N. STCP_off=R_off+supp_r*R_h        顶板偏离=弹料板偏离+有无弹料板*弹料板厚度
TCP_off_z=TCP_off        顶板偏离Z值=顶板偏离
TCP_top=TCP_off+TCP_h        顶板顶面=顶板偏离+顶板厚度
TW=Mold_type        顶板宽度=模身类型
% {9 h* d1 u9 O- a% OT_height=supp_t_plate*TCP_h        顶板高=有无顶板*顶板厚度
U_h        托板厚度
U_height=supp_u*U_h        托板高度=有无托板*托板厚度
' O) C1 `3 w3 Z; w6 C8 LU_off=BP_off+BP_h        托板偏离=B板偏离+B板厚度
cs_bd        C板螺钉通过孔（在底板上）直径
cs_h=2*CS_d        C板螺钉旋入长度=2倍螺钉直径
0 g" W$ n6 g1 u( k2 e; c7 e# I  q' hcs_hd        螺钉沉头孔直径
cs_hh        螺钉沉头孔深度
cs_l=BCP_h+CS_d*1.5-cs_hh        C板螺钉长度=底板厚+1.5倍螺钉直径-沉头孔深度
4 G# I+ `" a) i$ j+ o( G& T; ycs_tap_d        C板螺纹底孔直径
cs_x        C板螺钉X向距离
  }- }) R$ Y- T3 V( C# ~# e. y, Zcs_y        C板螺钉Y向距离
6 e8 q6 A3 a: M' M3 ?% \9 fes_bd        顶出板螺钉通过孔（在底针板上）直径
( v- Q1 b9 V4 `9 c7 e9 C) j8 kes_hd        顶出板螺钉沉头孔（在底针板上）直径
es_hh        顶出板螺钉沉头孔深度
& N, z6 e5 T+ X& zes_l=EJB_h+EJA_h-es_hh        顶出板螺钉长度=底针板厚+ 面针板厚-沉头孔深度
! h- {3 z/ c1 ?es_n        顶出板螺钉数量（单边）
es_tap_d        面针板螺纹底孔直径
) r, t  \+ W2 e, v& y. I6 Ees_x        顶出板螺钉X向距离
% N5 M; }+ n  B' z7 r6 F# r0 Oes_y        顶出板螺钉Y向距离
" p3 Q7 n; I8 B; F7 J7 yfix_open=0        定模离空
gba2_l=BP_h        B板导套长度（简化型小水口模架）=B板厚度
gba_bd        导套安装孔直径
% `& z' S7 n, q0 e, i: O5 Lgba_hd        导套头部沉孔直径
% {( h1 h  Q: G  w& cgba_hh        导套头部沉孔深度
gba_l=AP_h        A板导套长度=A板厚度
! t' `$ b0 z% h2 J7 ygbb_l=S_h-1        推板导套长=推板厚度-1
gp1_l=AP_h+AP_off+BP_h+BP_off        导柱长度=A板厚度+A板偏离+ B板厚度+B板偏离
gp_l=U_off+R_off-(3+move_open+fix_open)        导柱长度=托板偏离+ 水口板偏离-（3+动模离空+定模离空）
! r: T; y; F4 A1 I; ]gp_spn_y0        拉杆Y向距离yo
gp_spn_y1        拉杆Y向距离y1
8 w4 d6 y, N. u, H7 Q, |4 _gp_x        导柱或拉杆X向距离
7 t0 B( q( ]# J4 j: @  ?gp_y=if(SPN_TYPE==0)(gp_spn_y0)else if(SPN_TYPE==1)(gp_spn_y1)else(gp_spn_y0)        导柱Y向距离= 如（拉杆在外侧）（拉杆Y向距离yo）
其余（ 如（拉杆在内侧）（拉杆Y向距离y1）其余（拉杆Y向距离yo））
gpa_bd=GP_d        导柱孔直径=导柱直径
: G. [- h/ X0 `& R6 Cgpa_hd        导柱沉头孔直径
0 G; b. x" G; y, Q- h/ ~gpa_hh        导柱沉头孔深度
" P& _7 w# ~3 ~4 \; zmold_chamfer=1        模板倒角
mold_l        模板长度
5 }6 x, y" i) o0 \- T6 y5 J, L9 ?& Nmold_w        模板宽度
move_open=0        动模离空
  @5 F; M" P3 T" k( |$ I7 xps_bd        上、下模螺钉通过孔直径
ps_hd        上、下模螺钉沉头孔直径
& M2 R* t6 L. E# e0 Bps_hh        上、下模螺钉沉头孔深度
$ p0 e. q9 R3 Z1 a5 `8 I; F) H; vps_l=BCP_off+BCP_h-U_off-ps_hh+PS_d*1.5        螺钉长度=底板偏离+底板厚度-螺钉沉头孔深度+1.5倍螺钉直径
ps_n        单边螺钉数量
ps_tap_d        （上、下模螺钉）螺纹底孔直径
9 J1 X7 |0 F' k: eps_x        上、下模螺钉X向距离
. o+ z3 g0 E. W3 g6 j- Mps_y        上、下模螺钉Y向距离
: Q9 w! M4 }+ r8 ^ps_y1        上、下模螺钉Y向距离
ps_y2        上、下模螺钉Y向距离
rp_bd=RP_d+0.2        回针（复位杆）孔直径=回针直径+0.2
rp_hd        回针沉头孔直径
rp_hh        回针沉头孔深度
0 z$ t3 P/ W! Q$ T( N4 arp_l=EJB_off-BP_off        回针长度=底针板偏离-B板偏离
; F6 b6 p  `. D3 Zrp_x        回针X向距离
rp_y        回针Y向距离
/ }! P2 @* f9 y" I. o$ l# B  xshift_ej_screw        面、底针板固定螺钉Y向距离缩减量
5 E( {( d8 z# ^* oshorten_ej        面、底针板长度缩减量
spn_bd=SPN_d+2        拉杆避空孔直径=拉杆直径+2
spn_bush_bd        拉杆导套（安装空）直径
spn_bush_hd        拉杆导套沉头孔直径
spn_bush_hh        拉杆导套沉头孔深度
spn_hd        拉杆沉头孔直径
spn_hh        拉杆沉头孔深度
) B; [! H" D  a) H, \3 xspn_l=CP_off+CP_h/2+TCP_off+TCP_h        拉杆长度=C板偏离+半C板高度+顶板偏离+顶板厚度
spn_x=if(GTYPE==3)(spn_x_tp)else(gp_x)        （拉杆X向距离=如（  ）（）其余 （导柱X向距离）
1 t7 P) b6 ?' `2 W9 t# `5 z$ ispn_x_tp
spn_y=if(GTYPE==3)(spn_y_tp)elseif(SPN_TYPE==0&&GTYPE!=3) (gp_spn_y1)elseif(SPN_TYPE==1&&GTYPE!=3) (gp_spn_y0)elseif(SPN_TYPE==2&&GTYPE!=3) (gp_spn_y0)elseif(SPN_TYPE==3&&GTYPE!=3) (gp_spn_y1)else(gp_spn_y0)
  Q! i$ e2 t9 @: d6 Wspn_y_tp
5 m/ p  X* O1 \0 M+ N' f* j' Gsupp_gba=1        有无导套：=1有导套；=0无导套
( A; H; L" V# L9 s1 bsupp_gbb=1        有无推板导套：=1有导套；=0无导套
supp_gbb_r=1        有无水口板导套：=1有导套；=0无导套
* E3 {3 U; ]+ N" q" l. Isupp_gpa=1        有无导柱：=1有导柱；=0无导柱
% r" I1 s7 J* p7 x8 M* B: n0 wsupp_pock=1        模架各模板是否生成各种穿透件（螺钉、导柱、拉杆、导套…）的通孔；=1生成，=0无孔
+ a, x' B1 h1 c/ T. ?3 u( usupp_r=1        有无水口板：=1有水口板，=0无水口板
supp_s=1        有无推板：=1有推板，=0无推板
$ F7 ?. I+ ]& c' k5 _supp_spn=1        有无拉杆：=1有拉杆，=0无拉杆
4 S- K! A( v" o$ p6 y  m6 Usupp_t_plate=if(Mold_type==H&&SG==1)(0)else(1)        有无顶板=如（直身模&&大水口）（无顶板）其余（有顶板））
    （=1有顶板；=0无顶板）
# ]# ]: ?; k% D' N2 i! lsupp_t_screw=if(Mold_type==H&&SG==1)(0)else if(SG==0)(0)else(1)        有无顶板螺钉
% C) o7 d" W4 f  F4 M4 q0 K# {supp_u=1        有无托板：=1有托板，=0无托板
