特征－组合按钮为灰，两个零件怎么布尔差。

zhch168

做了两个零件，1.sldprt和2.sldprt

想要得到零件1和零件2的布尔差

5 N$ _9 r, [; O* k5 Q我的办法：
+ }' l' Q9 S, G, p/ M! s' y
6 H$ p; g( K$ t将两个零件装配在一起，然后特征－组合（坛子里得到可以这么做），没有找到“特征－组合”

5 R. ~# j& j: h- K/ H在装配体中“编辑零件1”－找到了：“特征－组合”，但“组合”命令为灰，不可操作。

- n5 t5 \/ H/ p  h" x* O+ j7 i: M, J在换装配体中“编辑零件2”.......同“编辑零件1”一样
+ O4 i1 e/ q& Z
4 t4 p/ C( x; R! t* K& B现在求助：怎么得到零件1－零件2的实体。谢谢。
4 ]6 x+ N9 G+ s) |/ X" s+ ~# t' |
[ 本帖最后由 zhch168 于 2008-1-24 15:41 编辑 ]

hahap

装配体里不能用“特征组合”命令的，
可以把两个零件在装配里配合好，然后另存成SW零件（*.SLDPRT）格式，打开这个另存好的文件就能用“组合”命令了。
/ {9 y4 w7 b- S6 ]7 a# l也可以打开直接零件1，插入---零件2---移动零件2，然后再组合两个零件（两个零件得接触）。

zhch168

首先谢谢你的及时回复。
) [# C1 }# r, \  S+ y1 v+ c
0 {/ v2 e5 h8 T6 g2 Q我按照你说的第一种方法，及装配好另存为零件体，可是还是不能用“特征－组合”；
7 S# T& A2 ~$ O5 K3 J
8 g8 b7 `5 f+ a2 Q6 y( s. [) h第二种方法，好像比较复杂，因为“两个零件得接触”这个不好满足....

: R% s. T) _; R1 O1 J: L' O1 J[ 本帖最后由 zhch168 于 2008-1-24 16:14 编辑 ]

hahap

从你的截图中可以看出做出来的零件是“曲面实体”，这是不能用“组合”命令的，曲面只能用“缝合曲面”，只有实心实体才能用“组合”。

zhch168

我的曲面是通过曲面加厚生成的实体。.不是实心实体么？

zhch168

再问，逢合曲面是对曲面进行操作吧，嗯，简单的说，我现在就这些实体，怎么实现实体间的布尔差运算，谢谢。最好麻烦写个比较详细的步骤。谢谢。

hahap

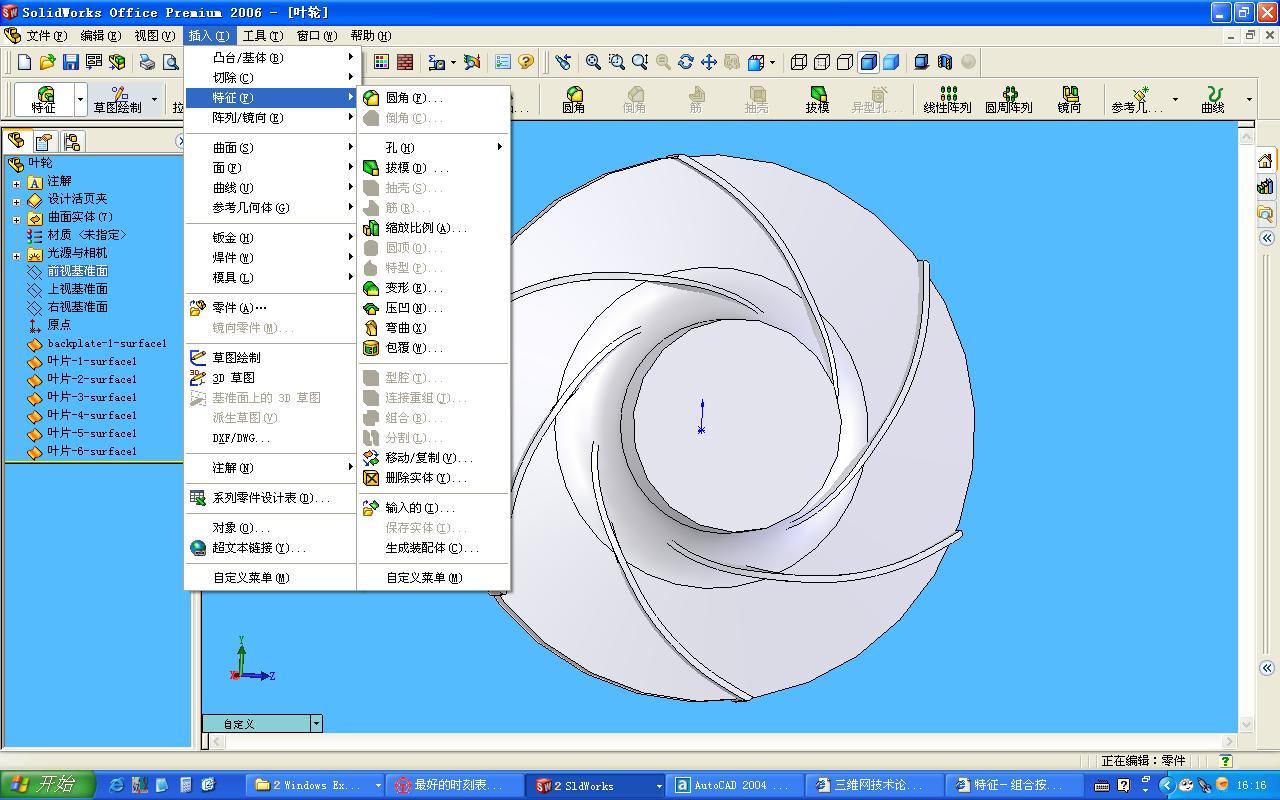

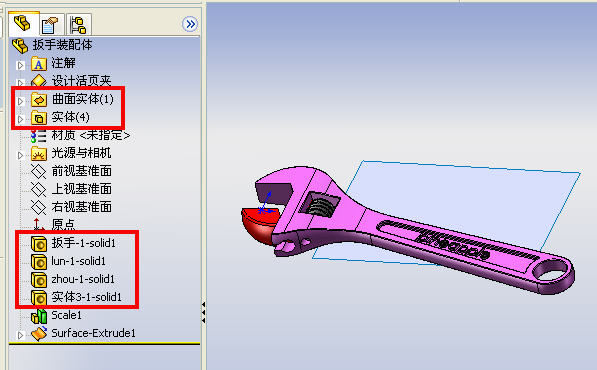

请再好好看下你在#3楼发的图片，一看就知那全是曲面。再看我的图片，实体和曲面的图标不一样。

lai236994

今天又学到一招

zhch168

谢谢你。我的好像的确是曲面而不是实体。我再仔细检查下。
1 N. e, D' j) g* I再次谢谢“hahap－一直很努力”

anson333

不错不错，学习了。感谢！

zhch168

1、SW布尔运算（即：插入－特征－组合）不能在装配体里操作，可以另存为零件体；
2、SW布尔运算不能对曲面进行操作，需要将曲面转化为实体；
3、根据我的具体问题，由多义线放样生成曲面，再由放样曲面加厚，在装配体里为实体，当“另存为”零件体（即为了布尔“另存为”）时，实体又变回成了曲面。
4、上述步骤中的曲面转化为实体的操作步骤是：插入－凸台/基体－加厚（注意：加厚时勾选封闭生成实体）。

完毕！
+ f* T, ^; T: q) T8 l
3 C7 t( m  U0 k6 ?4 U' d2 G感谢“hahap”的帮助，并祝大家春节回家顺利，阖家欢乐。

guoquanfeng

刚才试了试以上几种方法，可是都不怎么好用，看来要以后摸索了

584793444

可以打开直接零件1，插入---零件2---移动零件2，然后再组合两个零件（两个零件得接触）。这个方法绝对可以布尔运算的，在装配体里边好像不可以
