CAD画法问题

cgj01956 · 发表于 2008-1-26 10:59:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

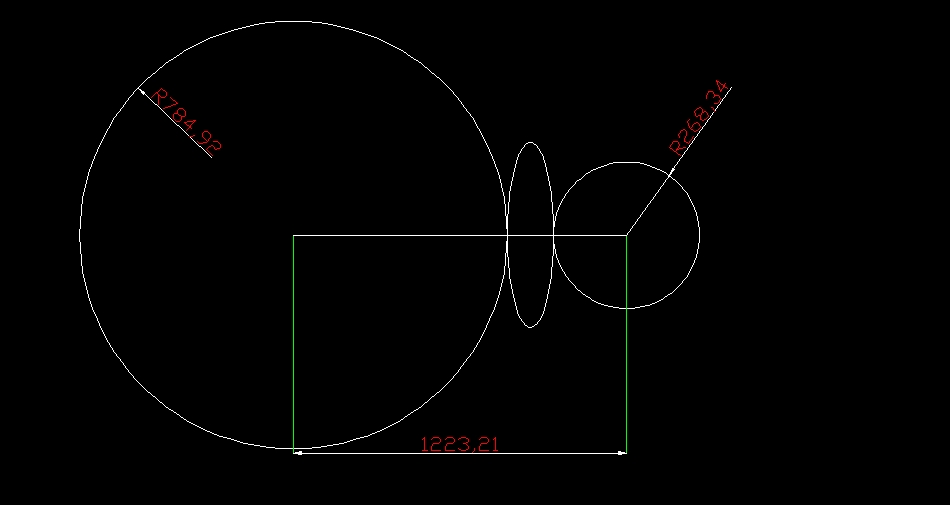

给你两个平行圆，分别在这两个圆的切点上画一个四分之一的椭圆，请问这个怎么画啊？急需帮助，谢谢

[ 本帖最后由 cgj01956 于 2008-1-29 10:42 编辑 ]

shixz · 发表于 2008-1-26 11:09:51

两个平行圆是什么意思?

cgj01956 · 发表于 2008-1-26 11:17:37

就是两个圆的圆心在同一条直线上，圆的半径不限

hjy1974 · 发表于 2008-1-26 11:21:58

很简单的,只是很抱歉,我不会把画图步骤粘贴在论坛里,我去找个高手学一下,然后在回来帮你.

aqaq521 · 发表于 2008-1-26 12:22:24

o(∩_∩)o...哈哈

我觉得你可以把绘图步骤反过来，既然你对于圆的半径没有要求，位置没有要求，只要求相切

那么你完全可以先画一个椭圆，然后在长轴或者短轴上取点为圆心做椭圆的相切圆就好

maoyangmy · 发表于 2008-1-26 14:14:17

5楼说的非常有创意

wsj249201 · 发表于 2008-1-26 14:30:40

原帖由 cgj01956 于 2008-1-26 10:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 }1 E: L3 p9 J* j
给你两个平行圆，分别在这两个圆的切点上画一个四分之一的椭圆，请问这个怎么画啊？急需帮助，谢谢

楼主你表达的内容好像看不懂

:L

2005llnn · 发表于 2008-1-26 15:08:01

是这样的吧

phjchina · 发表于 2008-1-26 15:29:06

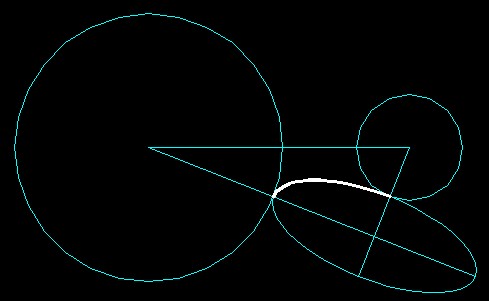

1、先画一个椭圆，并划出长短轴；
2、再画和椭圆长轴（或短轴）端点相切的圆；
3、再从刚画的圆的圆心画以直线，和短轴（或长轴）的延伸线相交于一点；
4、从该交点画和短轴（或长轴）端点相切的圆。

jkfeiniu · 发表于 2008-1-26 17:27:26

4分之一是设么意思，是长半轴与短半轴之比吗？
约束条件不够，可以画很多个椭圆的，这样画可以吗？

cgj01956 · 发表于 2008-1-26 19:08:50

不好意思，刚刚不知道图片怎样上传，所以讲不清楚

preschool · 发表于 2008-1-27 17:49:06

这个我考中级证书是画过的，楼主可能题意还没弄明白把？

foremast · 发表于 2008-1-27 18:25:30

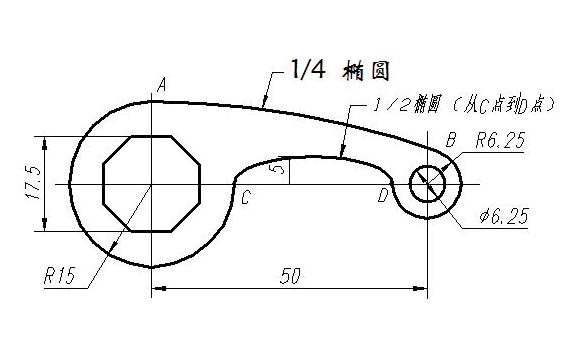

按你图上标的一个一个画就好了
lz应该先看看椭圆的命令怎么用，各个参数的意思

小灰豆 · 发表于 2008-1-28 09:44:03

楼主说的不清楚啊,随便找尺寸是很好画的 !

lfduan · 发表于 2008-1-28 10:56:43

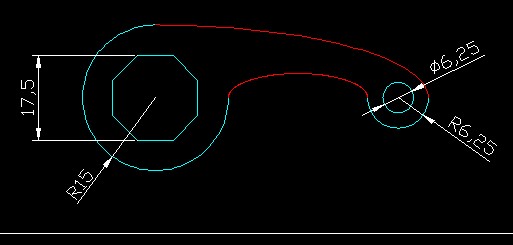

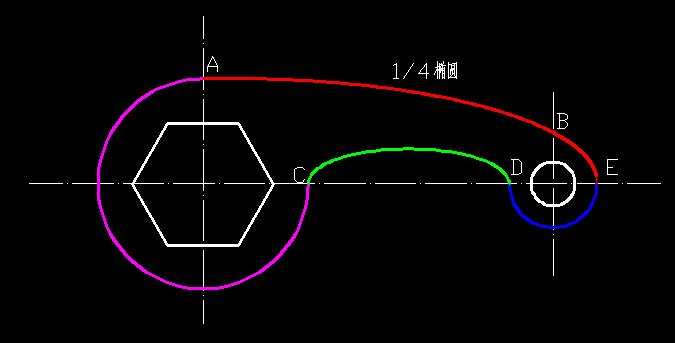

原图中尺寸标注有问题R6.25应该标注在DE段圆弧上,因为圆弧ABE为1/4椭圆，E应该为大椭圆的右端点，另一个端点以六边形中心为中心与E点对称。我认为原图为：

penguin2541 · 发表于 2008-1-28 11:11:08

按楼主上传的图片看，还是十五楼朋友的意见对。

龚翔 · 发表于 2008-1-28 11:52:18

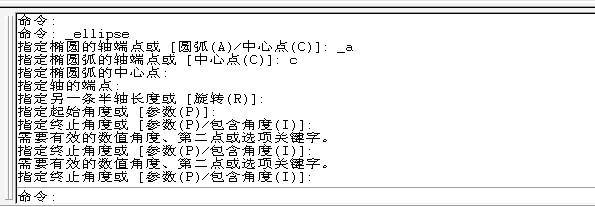

我认同１５楼的，是这样吧！用椭圆弧命令，按Ｃ，按提示可画出大的！小的就更易了！

[ 本帖最后由龚翔于 2008-1-28 11:56 编辑 ]

lfduan · 发表于 2008-1-28 14:08:08

任意两个圆的圆心都在一条直线上！！！！

zhaohuijun76 · 发表于 2008-1-28 14:43:46

楼主的表达能力比较差还是我的理解力差啊，晕倒！

duweiduhongt · 发表于 2008-1-29 09:32:27

没有做过，不过不算太难。主要是找到椭圆的定位点。这是考察画椭圆的基本画法，你应该对基本操作多练习练习！！！
