刚画的马达,请批评指正

ftam · 发表于 2008-1-30 14:59:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

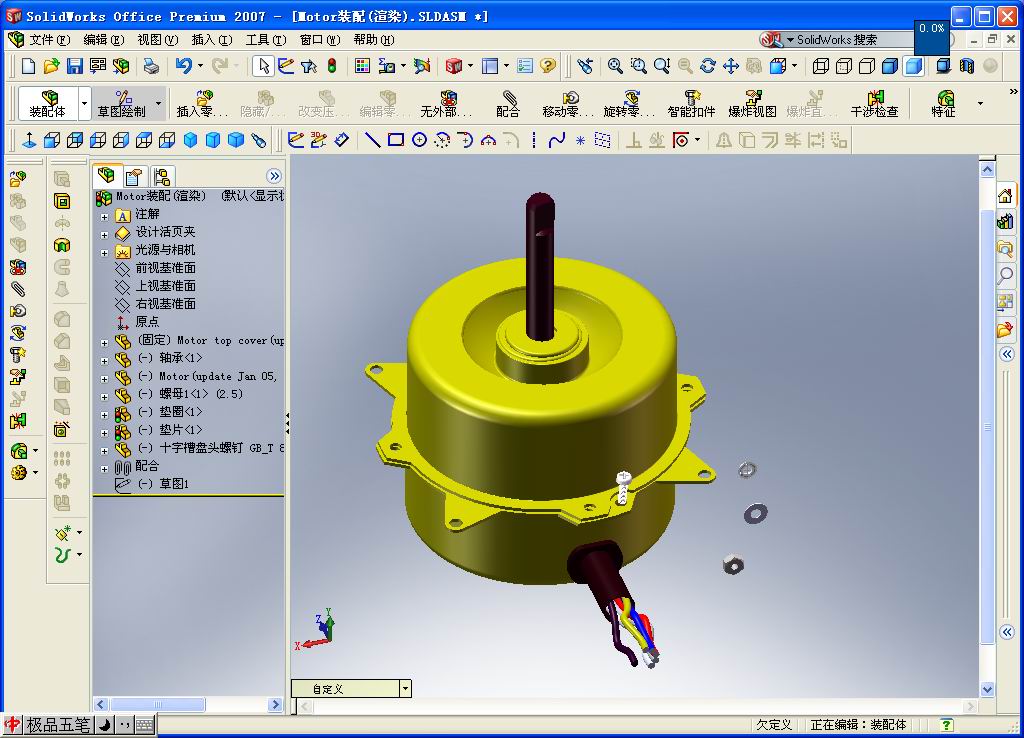

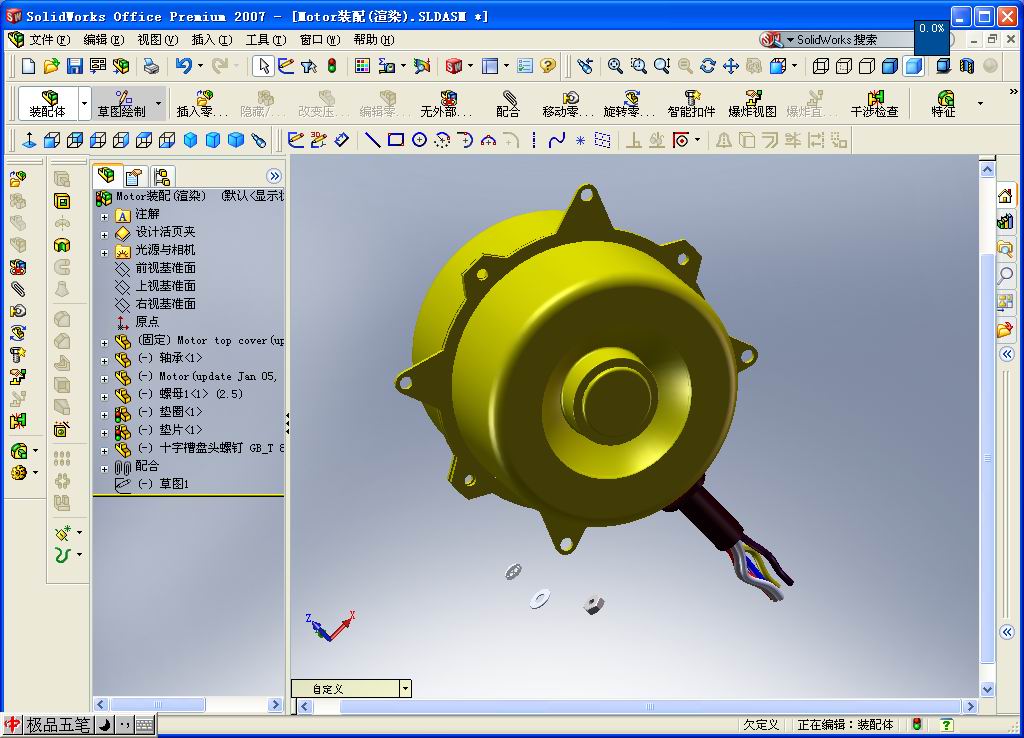

如题目!顺便问一下图中的非标螺丝如何能快速装配呢?还有导线如何画得更像一些呢?谢谢!

一夜孤舟 · 发表于 2008-1-30 21:34:42

楼主外部看起来不错，不知道内部结构怎么样？

ftam · 发表于 2008-1-31 09:11:19

原帖由于 2008-1-30 21:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ o* Q' a4 x" W0 s* a" u( \/ P
楼主外部看起来不错，不知道内部结构怎么样？

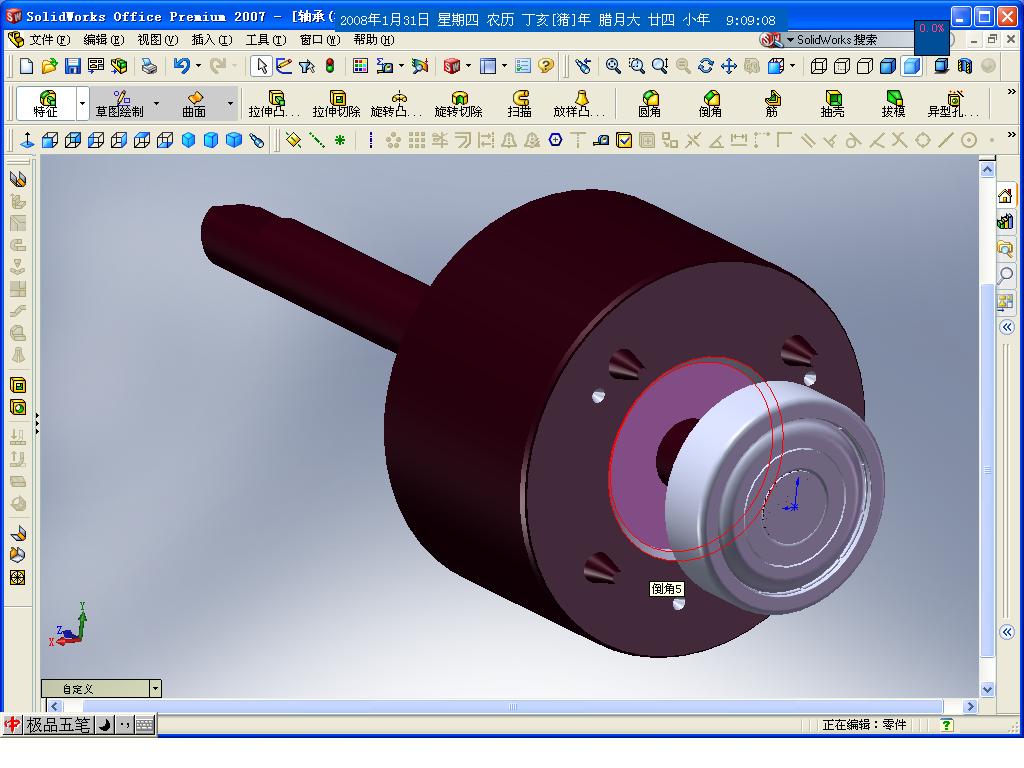

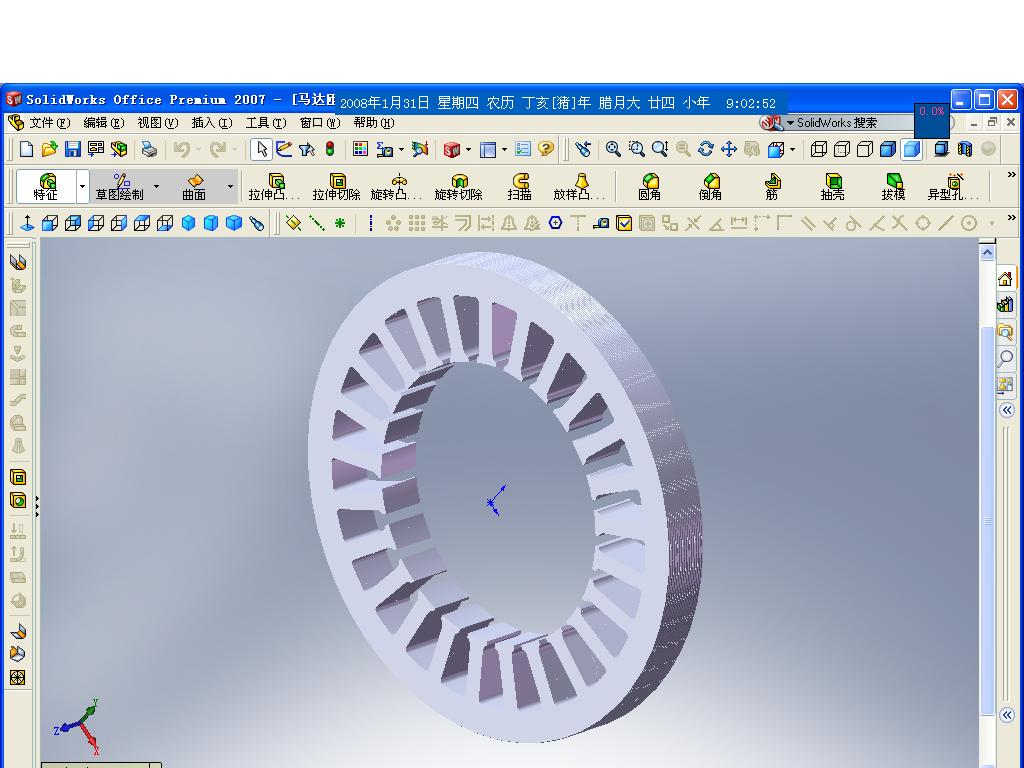

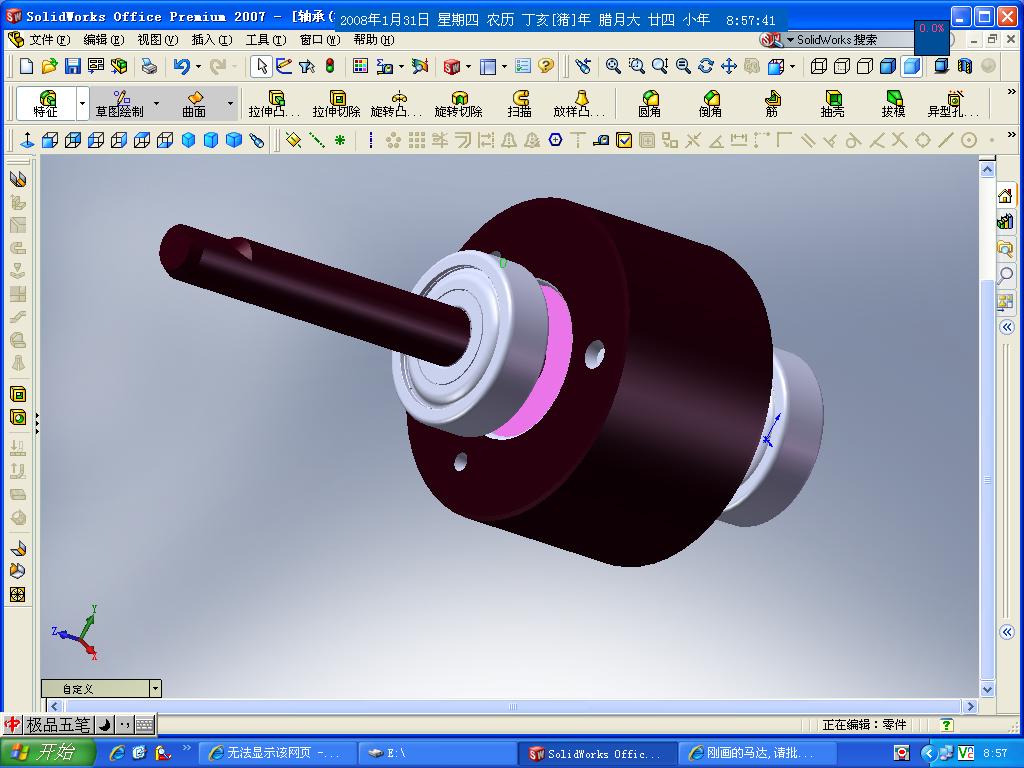

就只有线圈没有画,现在正在摸索如何将线圈才能画好呢,孤舟兄能否指点一二,谢谢!

bobtang · 发表于 2008-1-31 09:31:23

呵呵，马马虎虎啦

ftam · 发表于 2008-1-31 10:06:29

原帖由 bobtang 于 2008-1-31 09:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ H" b) n3 r+ V1 {: I" k
呵呵，马马虎虎啦

没任何绘图基础且刚学没几天,见笑了!

anson333 · 发表于 2008-1-31 10:10:00

不错了，比我强哦

:)

freelbl · 发表于 2008-1-31 11:28:41

不是吧
刚学几天就可以画成这个样子了，要是让你学上一年半载的，那还不了得啊！
哈哈
向你学习

ftam · 发表于 2008-1-31 11:50:20

原帖由 freelbl 于 2008-1-31 11:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif" s- G2 t( R- u' X h. I# k2 t* A( r
不是吧
5 U6 k9 {& W% Q% Y刚学几天就可以画成这个样子了，要是让你学上一年半载的，那还不了得啊！
& X$ x) v% O7 X: x+ F8 Z哈哈5 g7 Y, V; o' x7 e! v
向你学习

谢谢回复!说几天是说学的时间不长.画这个也是工作需要,不得不学啊!在学的过程中也得到两个破衣高手的指点,并且经常在网上和像您一样的前辈学习才能画出一些简单的东西来,让大家见笑了!
其实我发这贴的目的也是向大家求助的:装配问题和马达线圈如何画的问题.

bethany · 发表于 2008-1-31 12:23:47

非标螺丝,可以单独做成装配体在加进主装配体

ldy188 · 发表于 2008-2-1 14:44:33

线呢？没有漆包线怎么运动？？

ftam · 发表于 2008-2-2 11:05:41

原帖由 ldy188 于 2008-2-1 14:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 C; {/ O' S, X& Q2 t6 a线呢？没有漆包线怎么运动？？

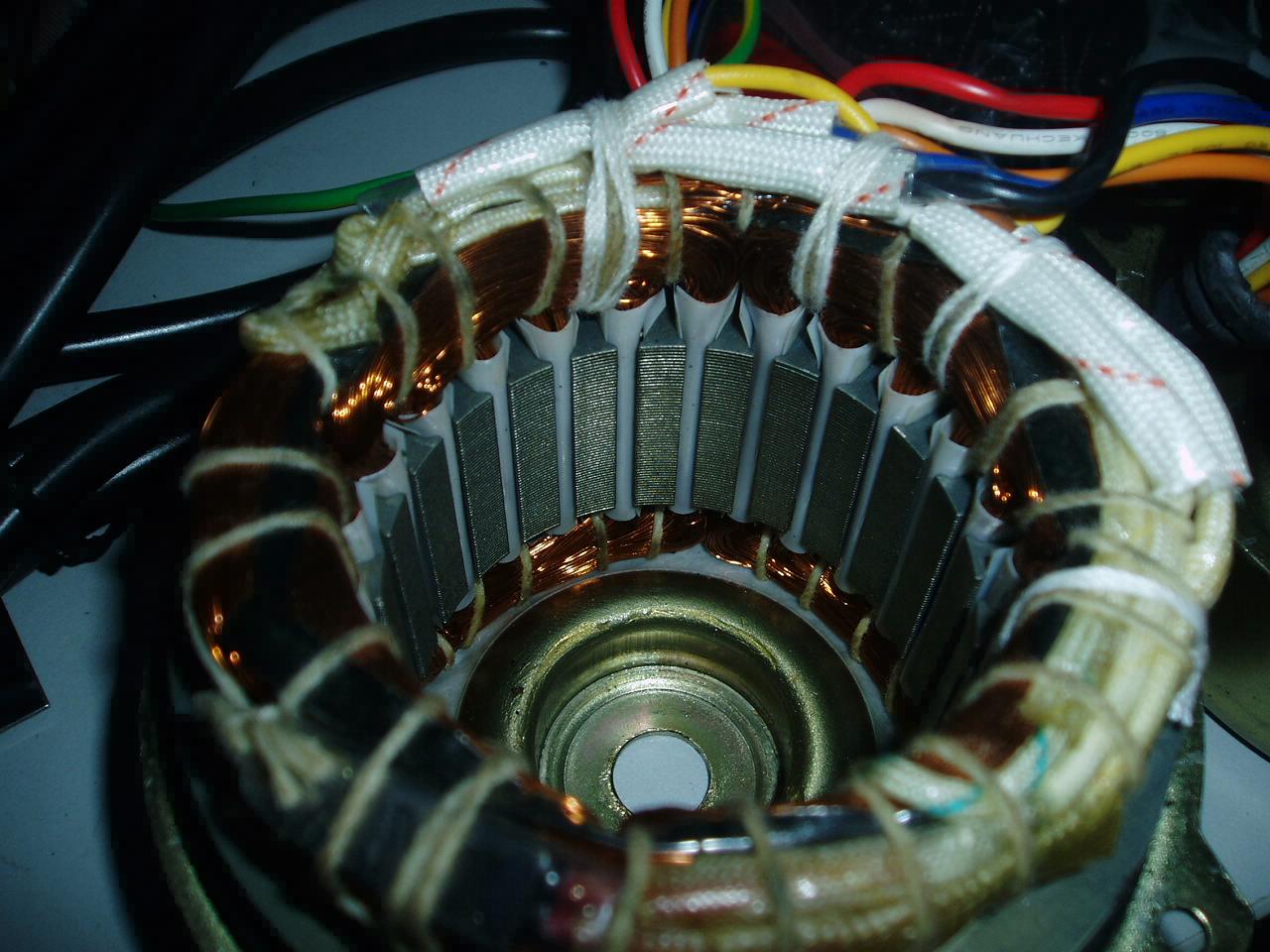

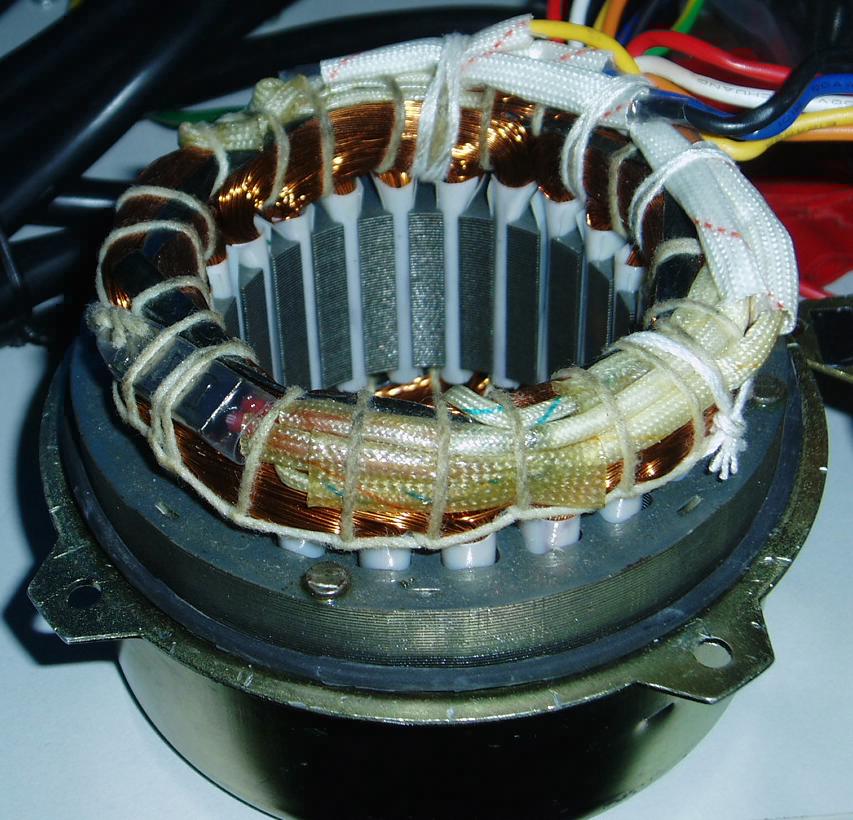

老兄,不会画啊!太复杂了(见下图),画不出来,能否打点一二,谢谢!

bugkillbug · 发表于 2008-2-2 23:50:29

线圈的话
能拆开的先画，线可以画个大概用贴图表示
