[已解决] 风扇的扇叶怎么绘制?

[复制链接]
发表于 2008-1-30 17:05:05 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
拜托高手了,这个怎么画啊.风扇的扇叶,形状不规则,又有弧面,不知道怎么话了55555557 }) P, \( v9 X2 E
) ?5 Z2 o4 k: L; Z  P
[ 本帖最后由 wsj249201 于 2008-5-27 16:16 编辑 ]

Drawing1.rar

18.81 KB, 下载次数: 321

发表于 2008-1-30 21:25:24 | 显示全部楼层 来自: 中国

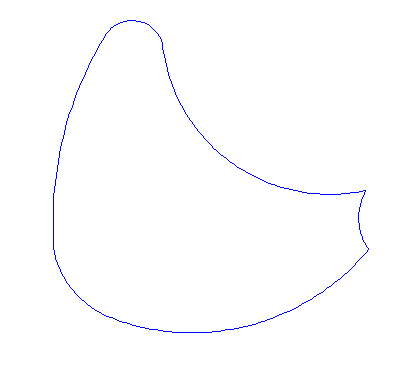

1、先在俯视图画出扇页的正面轮廓,如图- v' j; n$ z# r! S

+ v/ e: N# X3 @+ I. M' }; b' _: V5 m0 d4 y- u
6 [1 R# q1 i6 |; q; ]/ ^
Untitled-1.gif 0 ]: O/ t7 c: x9 i4 b" G

* o4 i' R2 `% b* O4 L8 j' o4 j. Z: R. Z: ^

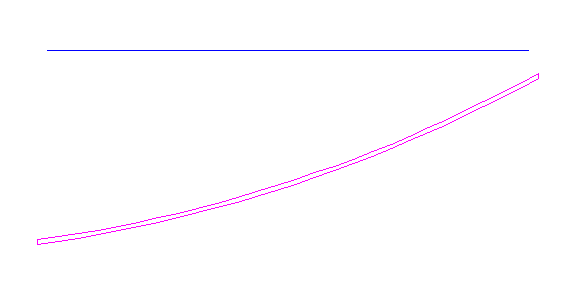

2、在左视图画出扇页侧面轮廓,范围要比扇页正面轮廓大,如图
' D' f6 }( k! V1 ^( C8 s, l
0 y3 |5 m# d) }. ]; n  F
  w" |/ q& y) {! E) B& q* \/ `. t Untitled-2.gif * _7 E9 A. m, z( H. R0 P

+ h, J* X% r2 q7 y# b% H! f

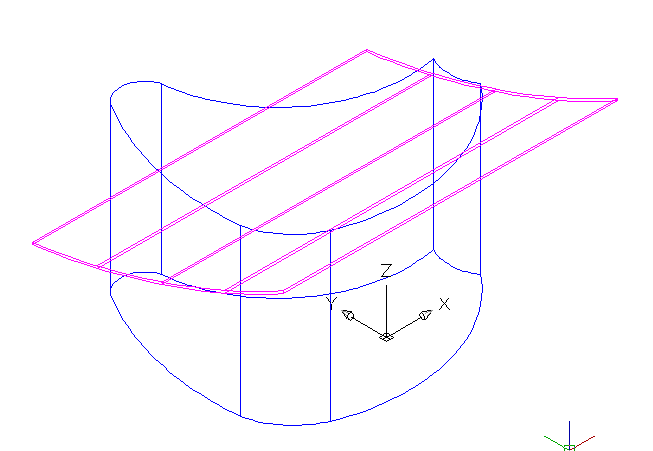

' R& C& n6 _- o% G3、分别将两个轮廓拉伸成实体,拉伸的长度要保证两个实体完全相交(前面做扇页侧面轮廓时要求范围比扇页正面大,也是为了拉伸为实体后两个实体完全相交)。
7 f; A* V/ q3 K7 n2 ~" _: |: B/ U! x5 W6 |
" x. w+ x3 X+ C+ M) r
3 ?5 s1 h4 c( z: D5 L! N& b
, f8 v0 G) W0 v/ r9 P+ g

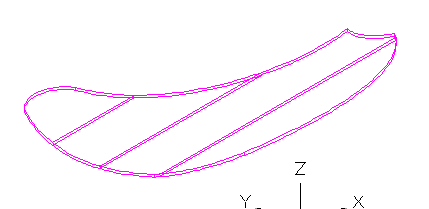

9 v8 g& f0 N* X$ @2 o4、交集,OK。/ p& B3 p& }  w+ U* o: S

$ a* v1 _( n8 R5 [+ c+ D; g! }! P+ y, j. O7 F0 T6 c/ u' r0 P

评分

参与人数 1三维币 +8 收起 理由
★新手★ + 8 应助

查看全部评分

 楼主| 发表于 2008-1-31 09:15:32 | 显示全部楼层 来自: 中国广东深圳

再生父母啊

再生父母啊,你就是我的
发表于 2008-1-31 09:18:52 | 显示全部楼层 来自: 中国北京
呵呵,CAD的三维我用的很少,不是操作,主要是作图思路问题,看看2楼回复,感觉好像抓到点感觉了
发表于 2008-4-19 20:18:14 | 显示全部楼层 来自: 中国广东肇庆
解释的不错,同意四楼的说法,就是很难想到这种思路,解释的不错,同意四楼的说法,就是很难想到这种思路,解释的不错,同意四楼的说法,就是很难想到这种思路,解释的不错,同意四楼的说法,就是很难想到这种思路,
发表于 2008-5-28 10:42:13 | 显示全部楼层 来自: 中国浙江杭州
2楼很强,很喜欢你的思路,启发很大
发表于 2008-5-28 21:31:15 | 显示全部楼层 来自: 中国广东中山
2楼思路很好!很强大!
. J; L$ y, M8 T0 d  o' d学习了·!
发表于 2008-6-3 17:06:50 | 显示全部楼层 来自: 中国江西南昌
我也来学习一下,支持!!
发表于 2008-6-3 22:31:23 | 显示全部楼层 来自: 中国浙江温州
难道风扇叶都象你说的这样简单的吗?两个拉伸就行?8 m# _+ u8 c4 Q! o1 I
不规则的话应该怎么办呢?
发表于 2008-6-3 23:29:51 | 显示全部楼层 来自: 中国天津
2 楼思路很好,学习
发表于 2008-6-4 12:24:29 | 显示全部楼层 来自: 中国上海

回复 9# 的帖子

一样的,把弯曲弧线画出后,在用截面放样或者路径拉伸不就可以了
发表于 2008-7-25 20:31:04 | 显示全部楼层 来自: 中国北京

呵呵。。。

那只是其中的一种。。。。我也画了一下三维的风扇就是传不上去。。。。。照片也复制不到内容里。。。。。谁能告诉怎么样上传作品快呀。。。
发表于 2008-7-25 21:11:39 | 显示全部楼层 来自: 中国

回复 12# 的帖子

请到本页面右上角找“帮助”
发表于 2008-9-14 19:40:58 | 显示全部楼层 来自: 中国浙江温州
谢谢,找了好久了
发表于 2010-12-30 15:47:31 | 显示全部楼层 来自: 中国山东烟台
我做不了啊
发表于 2011-5-27 09:38:13 | 显示全部楼层 来自: 中国湖南长沙
学习了,谢谢2楼!
发表于 2011-9-18 14:43:07 | 显示全部楼层 来自: 中国山东青岛
思路很好,学习
发表于 2011-10-26 19:53:43 | 显示全部楼层 来自: 中国浙江金华
2# woaishuijia
! n* q; c/ u6 o: Q1 \2 t4 T思路真不一样。。其他三维软件都是画出曲面投影的。。不知道CAD里能不能用投影?
发表于 2011-11-6 16:56:07 | 显示全部楼层 来自: 中国甘肃嘉峪关
高手啊,没有想到,以后可以这样做了!!!
发表于 2011-11-14 10:56:45 | 显示全部楼层 来自: 中国河北保定
思路简单而又迅速,支持
发表于 2011-12-1 11:44:07 | 显示全部楼层 来自: 中国江苏无锡
这个贴子虽然已过去3年,但相当不错,是指导新手的好贴。
4 Y4 k& G1 }% r) `' N3 d

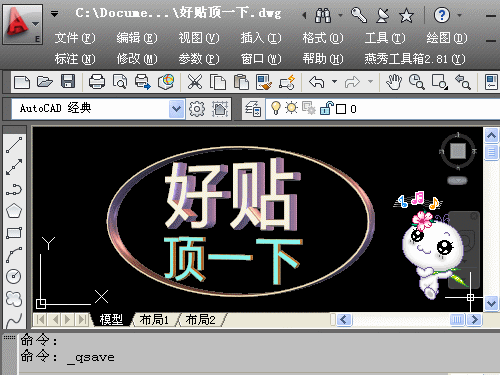

! [- |! ?/ ?- U8 D* s  {1 q 好贴顶一下CAD4.gif
发表于 2012-1-22 10:39:45 | 显示全部楼层 来自: 中国广东中山
思路很好,值得学习。
发表于 2012-7-13 11:30:35 | 显示全部楼层 来自: 中国天津
我试着画了一下  总是不像   方法真好
发表于 2015-6-16 16:23:34 | 显示全部楼层 来自: 中国广东深圳
不错,0.0
发表于 2019-3-11 23:23:09 | 显示全部楼层 来自: 中国广东东莞
谢谢了
