caxa如何绘制链条

jmsyy1111 · 发表于 2008-2-17 20:59:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

最近做一个实体设计，链传动的，但链条怎么也画不好，哪位师兄帮帮忙啊！

zzp1995 · 发表于 2008-2-18 17:03:08

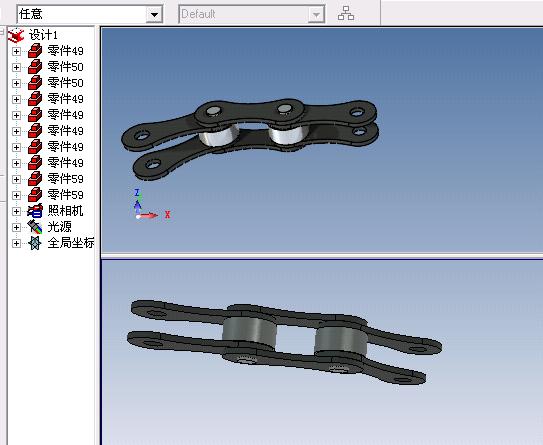

我画的这个链条不知你是否满意。

下面是源文件：

[ 本帖最后由 zzp1995 于 2008-2-18 17:11 编辑 ]

yql369963 · 发表于 2008-2-18 17:48:12

作链条应当不是很复杂，关键是排列到链轮上。

:P :P

jmsyy1111 · 发表于 2008-2-19 19:35:12

楼上说得对啊，单个的我也能画，就是不知道如何排列到链轮上。请高手指教啊！

yql369963 · 发表于 2008-2-19 20:23:22

也可以做就是比较麻烦，可以用三维球逐个调整。等有时间作一个试一试。

:lol: :lol:

zzp1995 · 发表于 2008-2-19 22:16:59

楼主有点不地道，你明明说“如何绘制键条”，怎么又变成“不知道如何排列到链轮上”了呢？说句实话，凭想象画图，画的象不象，考验的不是绘图技巧，而是多少需要一点美术功底，说到底是比例的协调。当然，我并非是说我画的很象。

[ 本帖最后由 zzp1995 于 2008-2-19 22:24 编辑 ]

jmsyy1111 · 发表于 2008-2-20 18:47:39

楼上不要急嘛，是我没说明白。但确实是单个的个体好画，我也能够做到，就是象实物一样有机地配合在一起自己不知道如何下手。

zzp1995 · 发表于 2008-2-21 08:08:44

原帖由 jmsyy1111 于 2008-2-20 18:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif% I4 A* X, B5 O) }7 O' Z" h
楼上不要急嘛，是我没说明白。但确实是单个的个体好画，我也能够做到，就是象实物一样有机地配合在一起自己不知道如何下手。

这个并不难，如果要求转起来我还没学没用过，单纯的排列起来不难呀。

jmsyy1111 · 发表于 2008-2-21 08:27:11

请问楼上，是用三维球摆放，还是用3D线条之类的布置啊？另外能让它们随链轮动起来吗？

zzp1995 · 发表于 2008-2-21 08:42:48

用三维球应该能做到，不过，我没试过。

[ 本帖最后由 zzp1995 于 2008-2-21 16:52 编辑 ]

emma19841113 · 发表于 2008-2-22 15:44:50

能不能用视频文件演示一下啊？

zzp1995 · 发表于 2008-2-22 18:07:22

原帖由 emma19841113 于 2008-2-22 15:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 J+ L9 a: \# d9 |# P# z r能不能用视频文件演示一下啊？

不知你指的是画法还是运动的视频？

emma19841113 · 发表于 2008-2-25 14:52:54

是怎么排到链轮上进行链传动的

d707 · 发表于 2012-5-9 12:42:41

下个链子！！！！

steven0077 · 发表于 2012-6-17 14:15:19

想知道画法
