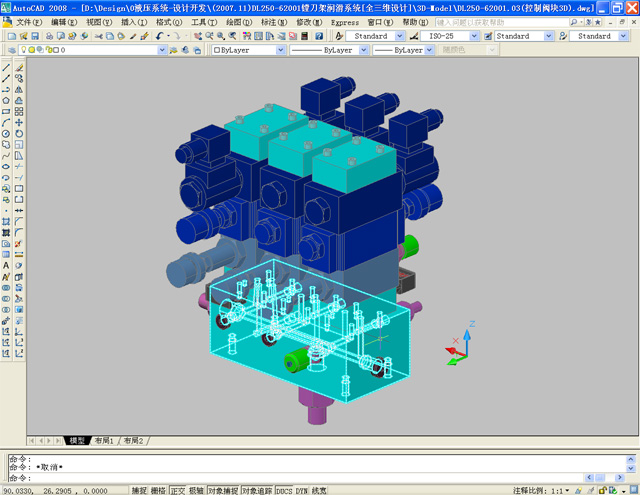

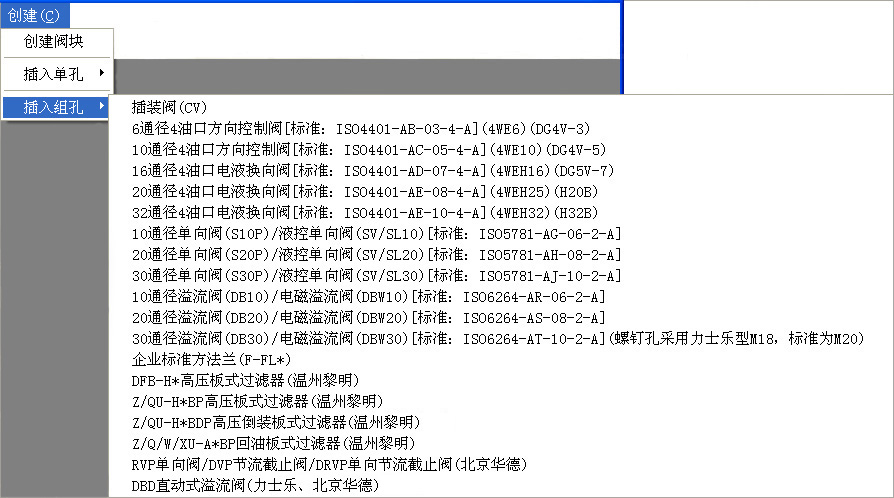

基于AutoCAD实现液压集成块三维设计——中国人自己的软件 7 t& n* M) Y J# E, U 4 C6 e) u8 v1 m/ f$ o/ W& ?1 c图1为程序界面 . B4 g0 t2 n) |+ ~9 l( Q+ P {9 h 9 O- d8 r/ q8 n% h5 q6 H9 U % p v# z& ^( u: Q4 P: R I图2为在AutoCAD中自动生成的三维视图1 k9 m0 o+ N, @8 e, Q. c& z
! U6 g7 U. M% x& {
& C3 h/ a8 l1 T6 B( N

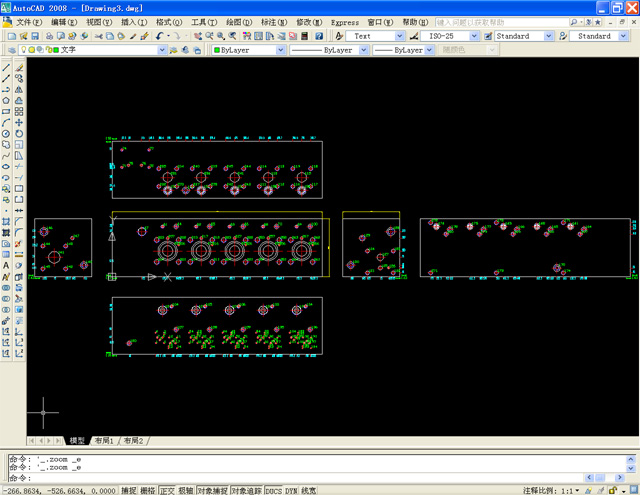

图3为在AutoCAD中自动生成的二维视图 ; `. r& ]8 U9 \! S, }& j) L, X' Y7 ~ 5 H/ A# H) V! t$ c/ p% _/ I x4 i9 r4 u2 S9 T5 J

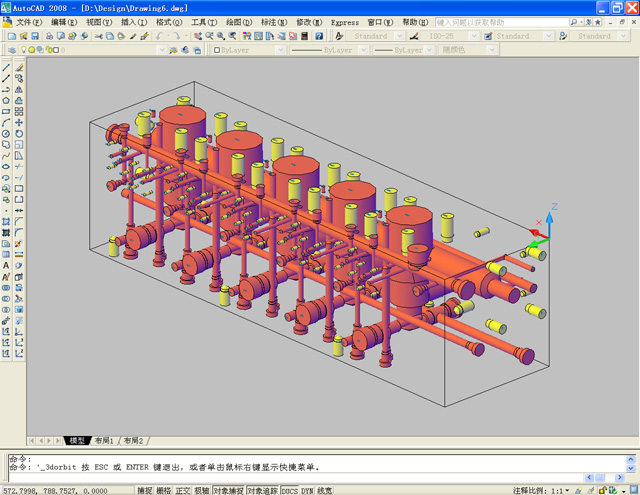

图4为在AutoCAD中可以装配的三维装配图 ' c" i. i$ q/ F
: M# x1 r) B2 P/ l

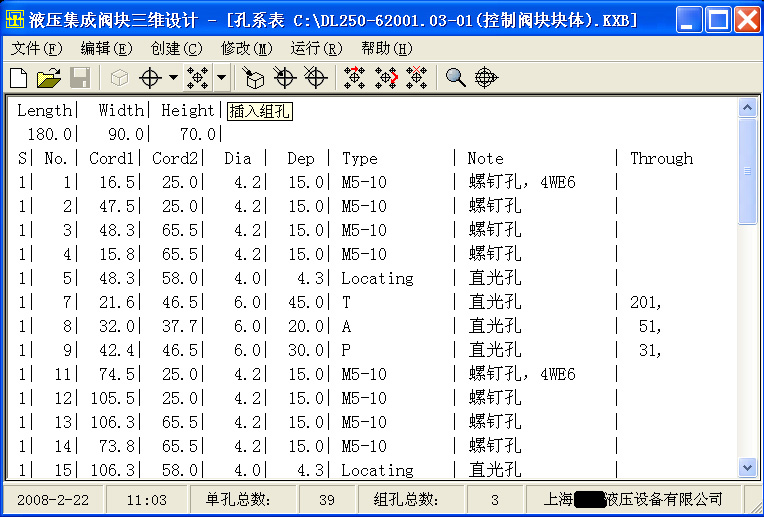

3 ?7 e- M5 P" n/ l: f' E# h图5为常用的成组孔 5 w$ f* ]3 Y. V. V3 a$ B; K ! O3 X, z. b8 x% a! D6 V: e. D4 C( d5 S. d3 n( O' A
该液压集成块三维设计软件功能强大,通过链接全球最大的制图软件AutoCAD实现三维和二维制图,将计算机三维设计与二维制图相结合,设计更加简便、快速、直观;该软件包含了各类常用标准阀和元件的成组孔(组孔)以及各类接头孔(单孔),操作时可以增加、删除和修改,不仅可以在三维模型中直观的查看孔系之间的关系,还可以自动检查集成块中油路之间的相通情况、安全壁厚,降低了设计错误的发生,节省了设计时间和精力,极大地提高了设计效率;该软件所具备的可视化面向对象的操作界面更加人性化,使复杂的设计更加简单。 0 E f4 J. G6 Z 本人从事液压系统设计,苦于国内没有一套完整经济适用的集成块三维设计软件,故开发了该软件。不知道有没有人对该软件感兴趣,如有意向请与我联系:Cashkf2@163.com " }2 a- E/ W) K ; R6 f& G. z6 w- |. [- s[ 本帖最后由 ljyysb 于 2008-2-27 13:01 编辑 ]
代替韩国的"SECO MAN"我不敢说,但在一定程度上应该可以满足大多数做液压集成块设计的用户的要求。该液压集成块三维设计软件试用版已做好(当然功能很少),如果有需要试用版的请与我联系:Cashkf2@163.com / n8 u, C) |: n2 k 以下为《基于AutoCAD实现液压集成阀块三维设计报告》% [7 y) _( ~) a 基于AutoCAD实现液压集成阀块三维设计报告.rar(1.35 MB, 下载次数: 41)
