怎样画任意直线的垂线

龚翔

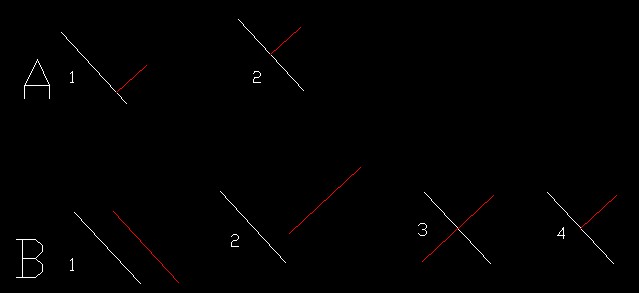

A种：分两步.1,画任意线垂直于第一条线，２，移动垂直线到中点！
( ~1 W( Q+ d0 k5 m! DB种：用ＣＰ复制任意线，旋转ＣＰ的线90度，移动使两中点重叠，打断！！！！

: X2 J+ A& C+ j9 ?% n  R% X, G[ 本帖最后由 龚翔 于 2008-3-12 10:30 编辑 ]

foremast

第3种方法：
随便复制该直线，从原直线中点起画垂直于复制直线的垂线。删除复制直线
' L' u4 O. c: A3 R完成

唐昕晨

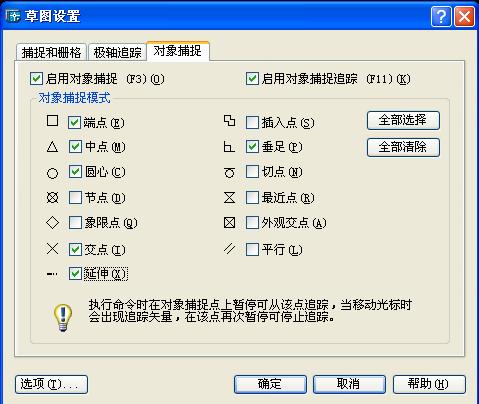

这个你设置一下捕捉样式里面的"垂足",这样系统就跟自己追踪出与任意线成90度的线出来.
. c) A2 X+ _, A5 B2 Q7 E一般我画图的捕捉点是这样设置的,

sealive_leafage

使用旋转命令，旋转中心即垂足，旋转时选择复制旋转90度即可；

/ _  |7 B3 j, Y7 ?% G" X; r命令: _rotate
UCS 当前的正角方向:  ANGDIR=逆时针  ANGBASE=0
) ], n( o' F5 i! g6 M5 P5 c选择对象: 指定对角点: 找到 1 个
选择对象:
" _- }& I) S' w指定基点:
9 Y% b/ U9 z* Y. _2 Z9 L5 S8 K9 {指定旋转角度，或 [复制(C)/参照(R)] <0>:  c
$ z' K4 Y) Y0 R5 }8 Y旋转一组选定对象。
指定旋转角度，或 [复制(C)/参照(R)] <0>:  90
& x1 J' F) ?  k* j8 @
. n- S) y; u' l2 M- t7 W* K2 c. g[ 本帖最后由 sealive_leafage 于 2008-3-12 12:54 编辑 ]

foremast

指定旋转角度，或 [复制(C)/参照(R)] <0>:
9 r& A! e& E; Y3 g4 y
& A$ _7 H1 Q2 H$ n: |
我的cad里只有 [参照(R)] ，2005版

★新手★

看看下面的帖子吧！方法多了！
  R, w! A4 n6 Z" V) `http://www.3dportal.cn/discuz/vi ... highlight=%2Bshaonx

zzm1zy

绘制的方法真的很多，最简单就是将模式设为极轴，然后过中点做直线，拖动光标，可以看到变化的角度，到垂直位置就行。
