一、创建加工坐标系：
2 z! ?, I2 K6 V' Y4 g加工坐标系（MCS）的作用主要是定义加工几何在数控机床的加工方位。该坐标系的原点也是我们常说的“对刀点”，所有的刀具路径都是以此坐标系为基准。加工坐标系的3个坐标轴分别表示为XM、YM、XM。

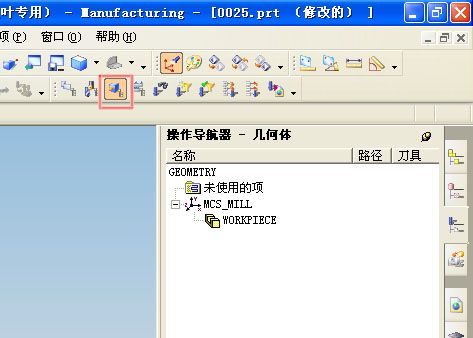

0 u, T, R# p( l1 ^2 O. s1、单击“操作导航器”工具栏中的“几何视图”图标，操作导航器即切换至几何视图。如图一。 |7 S/ F9 q9 l! b" @" r9 m
" ]4 u4 \( p. e
2、在“操作导航器”中，选中加工坐标系（MCS_MILL）并单击鼠标右键，然后选择“编辑”命令，或双击此加工坐标系，系统会弹出定义加工坐标系（MILL_ORIENT）对话框。如图二。
4 D/ |" _" Y- S# L, s& _
/ l3 v3 L3 K/ d g* h: s5 q9 A( c
3、（1）单击“构造器”图标（第二个图标），会弹出坐标系构造器，选择其中一种坐标系构造方法来建立新的加工坐标系；（2）单击“原点”图标（第三个图标），会弹出点构造器，用于移动加工坐标系的原点。移动过程中坐标轴的方向不变；（3）单击“旋转”图标（第四个图标），会弹出坐标系旋转对话框，可以按要求将坐标系旋转到一定的角度。这部分的操作与建模模块里面的坐标系操作是完全一样。/ l, A' j0 Q, L2 i4 b; ^) t. ^
" J) G+ A6 r. P% C# y

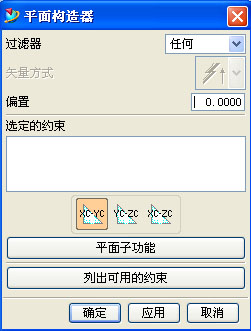

4、指定安全平面。选中“间隙”复选框，单击“指定”按钮，会弹出“平面构造器”对话框，可以使用该对话框来定义一个小三角平面作为当前零件的安全平面。如图三。& e9 N& A: P* |5 U m5 w
7 q% H- g) b" s0 \; _! }" B( H5 ~% P( @/ w! x' z
