两个有斜切面的圆柱体如何装配

sunnyfan · 发表于 2008-3-22 14:06:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位大虾：有两个带斜切面的圆柱体，要将这两个圆柱体在它们的斜切面上装配起来，不知道如何装配？（也就是两根管子任意角度的连接）。不想用扫描做成零件。因为是口径较大的管子，实际工人制作是斜面焊接的。谢谢。

chenjun520601 · 发表于 2008-3-22 15:25:38

楼主可以在画管子的时候做两个辅助面,然后让这两个面成一定角度配合就可以了!
装配前让辅助面显示,在装配后再让辅助面隐藏就可以了!

[ 本帖最后由 chenjun521208 于 2008-3-22 16:26 编辑 ]

sunnyfan · 发表于 2008-3-22 16:12:23

辅助面？我来试一下。多谢楼上的。

sunnyfan · 发表于 2008-3-22 16:38:11

郁闷，还是没搞出来，麻烦二楼的大师能不能说得详细一点。能够做一个实例出来是最好的了。

gongxingdong · 发表于 2008-3-22 17:12:57

把单件图传上来我们好为你做

chenjun520601 · 发表于 2008-3-22 18:12:40

原帖由 sunnyfan 于 2008-3-22 16:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ J3 y5 w9 K3 K+ i0 t; c1 ?
郁闷，还是没搞出来，麻烦二楼的大师能不能说得详细一点。能够做一个实例出来是最好的了。

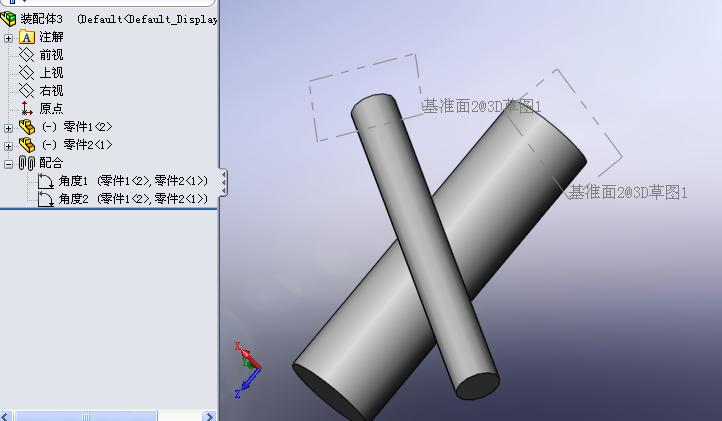

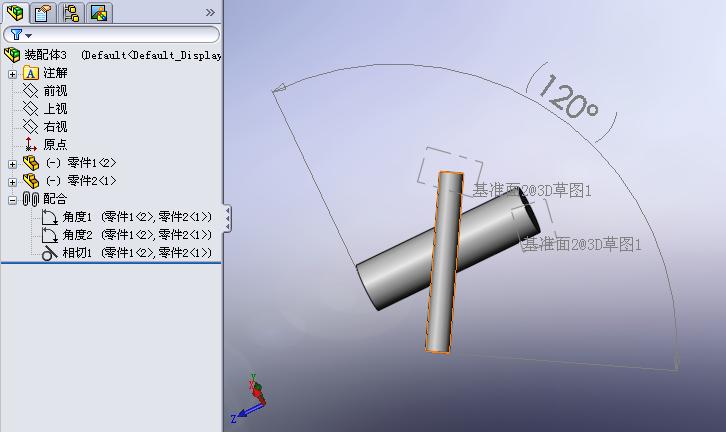

如图所示,利用两个基准面成一定角度,然后再利用两个底面成一定角度,再加上相切就可以随便控制了!

guoquanfeng · 发表于 2008-3-22 18:13:44

两个带斜切面的圆柱体焊接面是同口径的吗？

sunnyfan · 发表于 2008-3-22 19:17:53

请大家帮我看一下。附件是零件图和CAD图示。

新建文件夹.rar (133.25 KB, 下载次数: 5)

liweisky · 发表于 2008-3-22 23:22:03

希望SW的下一个版本中能够增加“相对固定”这样的装配关系

比如零件A和零件B相对固定时，移动零件A时候，零件B跟着移动，就像一个整体一样，但是不一定要求连接，有时候多零件装配时做临时固定用，还是很不错的

希望SW能考虑这个建议
