跟大家分享一個觀念~~~7 ^; f% _' l( {# ^9 m
+ A. @/ C1 X/ u概略说明一下〝比例〞跟〝配置〞的问题
4 u* d' O9 C' ] o
/ O8 }/ P' p1 ~( z7 w在CAD中我们所建立的图面都是用 1:1 的方式去建立的，而且是用 mm 的单位， U8 P: j8 `4 I1 e6 b/ x8 r
3 ^. {3 X2 H8 V+ |+ t+ H1 w1 D8 V所以在现实中(1公尺X1公尺)的柱子，我们会在绘制的实候建立成1000X1000， 0 `( E+ e* @( {# m) c* S( C
( |8 w# E" \* H# X* e) P
而当我们要出图的时候却不能用 1:1 的方式来出图，因为如果用 1:1 的方式的话~~
7 o8 r b. P1 k& x8 G! @* W" w* T9 }# Q+ u3 P5 f8 r3 M0 M
不要说整个楼层了，就连 1 跟柱子都出不下，所以我们要把我们画好的图缩小到A3的大小， ; L$ t, C7 P* R- X6 l. _
( y# V/ {, a+ R# `- H* ]6 i" A, G9 [
但是我们不能直接把建筑缩小，这是错误的作法，我也有拿到过建筑的比例被改过的图，
0 S; k" |9 b8 } t: C. H% u5 ?7 X& z* V" L
一般来说拿到图面我们会先对图面做确认，是否有比例不准的问题，确认方式就是~
4 O* s: K7 c v, w9 r& Z
2 W- n. [2 T$ o- z* Z/ a' `利用他的柱位线，一般的建筑都会有柱位线，再机车的建筑都有，而柱位线会标距离， ( c2 a0 }3 ^8 r3 w: V
, P7 S" G' v' Z; {; I D一般也都是用 mm 的单位做基准，但是也有使用 cm 做基准的状况，而不管是 mm 或 cm ， 7 D( _& A% ?) x: g. O8 I X$ A
# I: h b& E3 [: z- @6 t都是可以接受的方式，因为我们可以清楚得知道我们要用那一种方式来继续我们要的工作， ( k# G* ^0 J- ?" B: u Z
; x% M8 U% d+ [) Q9 [* A! B
可是~~有一种图我们拿到就会非常生气，因为当初建立这份图的人因为某种不可测的原因， ! k: Z0 W3 ?# V2 Y9 ^) X$ k# g4 M: R v( Z
0 S! I* i* v6 {/ \+ V N* \( E+ E把建筑的比例『任意缩放』，也就是1000X1000的柱子，在查询尺寸后是~ ' u. q! ], z/ _( b" \5 E' p
3 g- {3 u* y: v21657.12549 X 21657.12549，也就是~~没比例，虽然可以调回原本的比例，
|7 Z& x8 X0 ?: [. O4 L. p; r7 o' t% f( E, f; Q9 y; ^
但是还是会先杂杂念~~，检讨其原因，一般都是因为在要出图的时候， + b7 H5 A. f. J6 L6 W! J
/ b4 M# Y- a' v9 N! j
为了要使图面能顺利的从他要的尺寸的纸张印出来，而又不会调整打印选项，所以， 9 g+ J$ F3 z( Y
& X$ @% B0 ~+ A. }
就把建筑整个缩放到他要的尺寸，然后出图，这是最要不得的情况。 ( w7 i: ]7 b1 {2 @. M3 U0 S
5 z. t' B/ ^, g+ q' n# c E
比较好一点的是会使用打印机的打印选项去调整他想要出图的方式，但是不会使用『配置』，
7 {8 V% a$ h; T6 z6 t6 O0 T8 ]; Y
! ? n! j: F2 ]. i! ]一般来说这种人不会调整建筑，但是会调整图框的大小，也就是如果有100种不同大小的建筑， ! y* Y% `- d, B/ T% D, i: w& n ?
3 E2 F" `; d+ y" {
他就会有100种，型式一样~但是尺寸不同的图框，而每次在出图之前都要先确认这次出图的比例， 2 _! q( z: W3 d2 V6 Z' ]
+ M. b" V$ E4 K0 r2 F) D8 v到底要设多少，可能是 1:500 ， 1:650 ， 1:700 或更大的建筑 1:1300 ，都有可能， 2 X; z# o; {/ i
$ I/ p7 n2 _- u! G8 e# {$ c* V- [这也会造成出图上的困扰，所以有时为了偷懒就用『布满图纸』来设定，这样出图也不是不行，
) i( B7 e( m. a- p% b. ^6 m; [2 p) Z! f9 l* O" Q
有时为了方便，我们也会用布满图纸来出图，但是用布满图纸来出图的话会有一些问题产生，
+ g2 V* |9 I8 X
! k5 J7 U, n7 j+ e5 ?如果在建立图面的时间有《非常仔细》的确认过，所有师傅需要的尺寸都有标示到的话， " T9 G& n2 L7 ]$ Y+ H% z( h
$ x1 W) M n; J4 T6 x6 r
那还可以，但是如果漏了一个的话，师傅是无法从打印出的图面知道他要的尺寸， 5 p7 O7 p+ I2 z3 Q( d0 ^4 I
: D) v g9 `" [$ \' u7 M3 a6 y
因为这是一张没有比例的图面，一般我们在使用的比例尺是 1:100 , 1:200 , 1:300 , 1:400
1 o4 j7 }0 n- ?$ g1 ?1 p# u$ s% e9 F
5 r2 _2 i0 |* X+ J" W. s% b g/ ^1:500 , 1:600 的比例尺，而且到现在应该还没有任何的尺能量出没有比例的图，除非用算的， " c7 m/ }( H( C
. v7 \: W7 Z' Q1 Y8 I
但是不要说用算的，基本上师傅在工作的时候是不会带比例尺在身上的，只有设计人员才会用到， % X: C. w6 I. I4 q
5 W% c0 u# \1 }5 Q# t! q' o所以给师傅的图最好是要有比例的，而且是要 1:100 或 1:200 这2种就好，因为这2种尺寸， X4 @' |1 j9 W: J- M
! M( V, Z v" {- y9 _
可以使用一般的尺就量的出来，而不用去换算。
8 x* z v- a8 i
2 A& I) u5 K5 x G( C! B比较好一点的设计人员会使用『模型』跟『配置』来搭配使用，来使出图达到简化的目的， : G1 A( i# a, w( j4 |1 s) f* K
- Z4 i9 C) L: K4 c% h9 L* F" P* ]在模型空间使用 1:1 来建立好我们要的图面后，再配置的地方放上图框，这个时候，
/ a7 I: ]. E- S9 P! K
0 ^& y7 \2 ]$ x0 E图框的尺寸是固定的，不会变动的，也就是~如果是出 A4 的图，图框的尺寸就是 270 X 190 ， " g! {6 L* I, W1 s7 l
" Q8 Z& W# M- |5 G6 j- w如果是 A3 的图，图框的尺寸就是 400 X 270 ，你会发现 A4 的图纸在图框为 270 X 190 的时候，
8 z8 {4 c, K: z; V0 {$ f S \) e n3 a# y& f6 b# `$ v
出图比例使用 1:1 即可出图，相同的 A3 的图纸在图框为 400 X 270 的时候，也一样是 1:1， 7 X; @2 Z& c% b. J3 z$ Y t
, `3 p3 R7 o1 x \所以我们的图框永远使用 1:1 即可出图，而不用每次都要更改出图的比例，但是会发生一个问题，
$ \1 T- S, a' M3 V7 }0 m& u* ?
- ^4 \5 o# R) a+ k我们建立的图面是 1:1 的图，一个建筑平面要如何在不缩小建筑图~而又不放大图框的状况下结合，
9 _2 Y( a1 \$ \% Y# p, \' F3 J9 H9 {. h( e6 ?2 _5 E
那就要靠『模型』跟『配置』的运用了，在模型空间建立好图面，到配置放好图框，
" i' Q1 O- X/ | i0 f* l2 S& S3 Q8 u4 n! E. \2 w

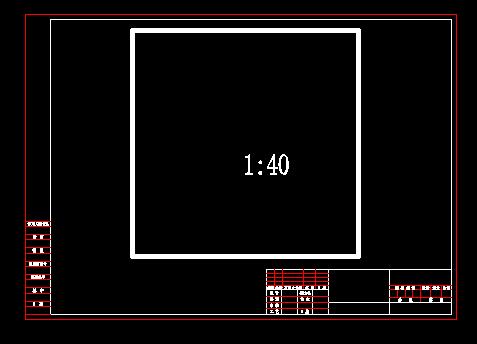

使用MVIEW在图框内切出一个穿透的视景，可以试着这样想象~~模型空间是一楼，配置是二楼， 4 g4 @$ [5 T* F5 Q" {, L2 d1 W/ S- l' f
B0 J' Y7 y* j我们在一楼放一张桌子~到二楼后，在地上放一张 A4 的纸，这时~我们只能看到A4的纸，
" I" Y A' r2 C5 s3 U# E) V7 d0 j
8 a4 Z3 s: H0 j. c+ L并不能看到桌子，因为被二楼的楼地板档住了，而我们使用MVIEW的功能，就是把二楼的地板切一个洞， $ H0 r: D& u9 k1 }* J
, f. s" F. m0 T. u2 y9 V
切开的洞的范围只要不超过 A4 的纸张的范围，就可以同时看到 A4 的纸(就是图框)又可以看到桌子， % s- C2 o5 |9 o7 W1 \. F8 T; m
) j# h7 `$ w4 K8 x: e5 d, M
而因为二楼跟一楼有高度(距离)的差异，所以即使 A4 的纸不大~也可以看到桌子的全部，
! A3 @* G3 |0 W; y6 ^7 U3 Y% J) ]9 ?
这就是在使用MVIEW切出后要调整(缩放)比例的原因了，而我们调整的比较是VIEW的比例， ! X; ~) V9 C9 i' @9 h% q+ w
% d- t' P: H- q; W1 g1 O
而不是对对象缩放，所以当你把图面切换回模型空间的时候，还是 1:1 使用 mm 来建立的图面，
* J# X+ B3 Y+ H4 y% i. b
. q4 M# X" Y8 r. b; [而在配置的位置时又可以使用你要的尺寸出图。 q& Q. d2 ?2 e
, B* c/ j5 u" c. b) J! }9 b _＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
/ |* Z: a1 O& B9 f) A“总教头”朋友是台湾同胞，CAD名词与大陆这边略有不同。按我的理解，上文中“配置”在大陆这边叫“布局”，“MVIEW”这边叫“视口” |
