怎样画出精确尺寸图

guoquanfeng · 发表于 2008-4-9 18:23:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在CAD中，我是通过作构造线，然后通过复制或移动构造线作为辅助线，画出精确尺寸图；
对于斜线是通过旋转直线获得精确定位；
类似三角图的图形，是通过画圆相交的得出的；
诸位有什么这方面的技巧，大家交流一下。

jfzh23 · 发表于 2008-4-9 18:45:52

CAD不是PROE，精确的尺寸是要先通过数据来控制的，而不是后来才修改的。一般情况都是移动，平移，斜线是通过角度或者垂线过来的。

南水北调 · 发表于 2008-4-9 19:34:09

当然要通过命令输入数字了

iassqqq · 发表于 2008-4-10 08:14:00

正交极轴对象捕捉追踪
画构造线偏移
直线多段线圆弧圆椭圆插入块
复制镜像移动旋转剪切延伸倒角倒圆角
只要数据正确图想不精确也不行

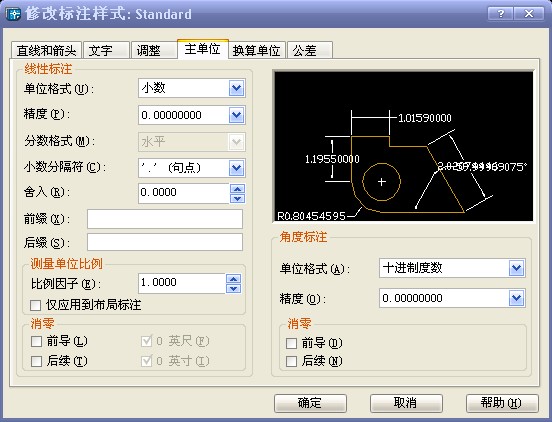

还不放心把标准尺寸精度拉到最大检查（纯属无聊）

lhf999 · 发表于 2008-4-10 11:15:57

偏移是获得准确尺寸的一种较简单的办法，不一定要画构造线啊。比如画正方形，任意画一条横线、一条竖线，分别偏移正方形的边长距离，再延伸或剪切，得到的就是准确的尺寸。

细看涛生 · 发表于 2008-4-10 15:20:37

请楼主从哲学意义上定义一下精确是个什么概念吧.

zhmy3 · 发表于 2008-4-10 15:27:27

呵呵反正我画图的时候是直接输入数字出来的图绝对精确到0.0

bloodzrx · 发表于 2008-4-10 15:39:42

对于图形里有样条线构成的一些曲线，和圆之类倒角或弧相联时，总是有误差！我现在想用CAD图成的图，转换到后处理的软件中生成程序，可连接点总是连不到一块去，也就无法后成数控程序，不知道朋友有没有其它的方法能解决些问题呢？

hgy207ts · 发表于 2008-4-10 15:43:42

命令加键盘精确输入数据。

jfzh23 · 发表于 2008-4-10 20:46:52

各个曲线连接需要用捕捉撒，怎么会连不到一起哪，我都没有遇见过

hailucc · 发表于 2008-4-10 21:06:51

还有要善于运用cal命令。

foremast · 发表于 2008-4-11 00:20:32

对于一些难的零件精确的图非常必要，对制作是有帮助的
对于一些简单的东西，我觉得只要形状对就可以了没必要画的很精确，只要尺寸标对就行了

做到精确画图先得熟悉你画的东西，具有三维思维能力，把你想表达的东西在平面上表示清楚，
这一点很不容易
其次在图纸上尺寸的精确相对简单些，这就需要熟悉cad软件，利用其中各种命令了

zyg203 · 发表于 2008-4-11 10:32:52

在画图线段复制时尽量使用偏移，延长使用extend，这样可以减少不正交时移动或拷贝等偏离你输入的数值。（我画图时用拷贝或移动输入数值，但标注时发现有时会出现偏差。对线段的延长，有时就是点亮了用鼠标一拉，但有时线是歪的。由于偏移量小肉眼看不出来，量尺寸才会发现）

ccni110 · 发表于 2008-4-11 10:35:10

设定好基点，然后通过命令行输入数据是最准的了

新猎手 · 发表于 2008-4-11 16:36:08

大部分的二维图纸，都是按照1：1的方式进行绘制的，根据你的图形结构，最好先确定一个基本中心线，对称图用两条互相垂直的中心线为基准，然后用偏移命令，在命令行中用键盘上输入你要求的数值，你需要精确到什么程度都可以做到。
对于移动一个图形同样可以用移动命令进行移动，移动的距离在命令行中用键盘输入，同样可以得到精确的位置。
总之，精确的程度是完全能办到，只要掌握方法就行。

xuezhongfei2002 · 发表于 2008-4-12 18:29:53

我是通过偏移命令来实现的精确尺寸，那样速度快

使力 · 发表于 2008-4-12 18:43:54

熟悉了就几个命令搞定

guoquanfeng · 发表于 2008-4-13 21:41:09

我听说CAD也有类似solidworks的驱动尺寸功能，不知哪位用过吗？（即图形随尺寸的修改而变化）

guoquanfeng · 发表于 2008-4-13 22:05:40

合理使用构造线可以达到100%的精确尺寸，方法如下：
先做水平和垂直各两条构造线，选H构造线，正交捕捉，虚点落在交点上，输入尺寸即可作出精确两辅助线的距离

luqiliang · 发表于 2008-4-19 20:58:51

其实CAD画线只要通输入你想要的长度数字就可以了得到你想要的图。
CAD默认的是以mm为单位的，画的过程中可以以实际的尺寸来画，这样会更省事的，在打印的时候设置你想要的比例就行，这样你想要什么样比例的图都可以得到什么样比例的图。

hbcdds_zxg · 发表于 2008-4-19 21:22:21

用偏移，用的最多，再就是找准方向，输入数字，尺寸都差不了。

zhangzaiq · 发表于 2008-4-19 21:46:08

命令加数值即可得出精确图。直线用偏移，斜线用旋转等。输入数值时要注意比例的设置。

zengweibo · 发表于 2008-4-19 21:48:48

所以用二维太不方便啦,老是要计算.
